2004 YAMAHA XVS650A Instructieboekje (in Dutch)

VEILIGHEIDSINFORMATIE
1-2
1
Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.


De zithouding van de bestuurder en de
passagier is belangrijk voor een goede
besturing.
De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden.
Neem nooit een passagier mee die
niet in staat is om beide voeten ste-
vig op de passagiersvoetsteunen te
zetten.


Rijd nooit onder invloed van alcohol of
andere drugs.


Deze motor is uitsluitend ontworpen
voor gebruik op verharde wegen en is
niet geschikt voor off-roadgebruik.Beschermende kleding
Motorongelukken met dodelijke afloop be-
treffen meestal hoofdletsel. Het dragen van
een helm is de belangrijkste factor bij het
voorkomen of reduceren van hoofdletsel.


Draag altijd een goedgekeurde helm.


Draag ook een gezichtskap of een vei-
ligheidsbril. De rijwind in uw niet-afge-
schermde ogen kan het zicht
verslechteren, zodat u gevaren te laat
zou opmerken.


Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.


Draag nooit loszittende kleding, deze
kan blijven haken aan bedienings-
handgrepen of door de wielen worden
gegrepen en zo een ongeval of letsel
veroorzaken.


Raak nooit de motor of het uitlaatsys-
teem aan terwijl de motor draait. Deze
onderdelen worden zeer heet en kun-
nen zo brandwonden veroorzaken.
Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.


De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.Technische wijzigingen
Door het aanbrengen van technische wijzi-
gingen die niet door Yamaha zijn goedge-
keurd, of door originele onderdelen te
verwijderen, kan deze motor onveilig wor-
den in het gebruik en ernstig persoonlijk let-
sel veroorzaken. Door dergelijke
wijzigingen kan het gebruik van uw motor
ook onwettig worden.
Bagage en accessoires
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
motor verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw motor, om zo mogelijke onge-
vallen te vermijden. Pas extra op wanneer u
op een motor rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hier volgen
enkele algemene richtlijnen bij het beladen
van de motor of het monteren van accessoi-
res:
Beladen
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtlimiet van 198 kg (437 lb)
niet overschrijden. Let op het volgende
wanneer u tot deze gewichtslimiet belaadt:
U5SCD1D0.book Page 2 Wednesday, September 10, 2003 2:32 PM

VEILIGHEIDSINFORMATIE
1-3
1


Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk bij de motor. Zorg
dat het gewicht zo gelijkmatig mogelijk
over beide zijden van de motor wordt
verdeeld, om zo onbalans of instabili-
teit te beperken.


Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de be-
vestigingspunten voor accessoires en
bagage regelmatig.


Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voorvork of
het voorwielspatbord. Dergelijke
items, inclusief bagage als slaapzak-
ken, plunjezakken of tenten kunnen
een instabiel weggedrag of een te tra-
ge reactie op het stuur veroorzaken.
Accessoires
Originele Yamaha accessoires werden spe-
ciaal ontworpen voor montage aan deze
motor. Yamaha is niet in staat om alle ove-
rige leverbare accessoires te testen. U bent
dus zelf verantwoordelijk voor de juiste keu-
ze, installatie en gebruik van niet-Yamaha
accessoires. Wees zorgvuldig bij de keuze
en installatie van accessoires.Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.


Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken, om
zeker te zijn dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening beperkt of lampen
of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aërody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen
door hun aërodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.Sommige accessoires noodzaken
de bestuurder om een andere dan
de normale zitpositie in te nemen.
Zo’n verkeerde zitpositie beperkt de
bewegingsvrijheid van de bestuur-
der en kan een comfortabele bedie-
ning hinderen, zodat we dergelijke
accessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
Benzine en uitlaatgassen


BENZINE IS ZEER GEMAKKELIJK
ONTVLAMBAAR:
Zet de motor altijd af als u benzine
tankt.
Pas op en mors tijdens het tanken
geen benzine op de motor of op het
uitlaatsysteem.
Tank niet terwijl u rookt of in de na-
bijheid bent van open vuur.


Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
U5SCD1D0.book Page 3 Wednesday, September 10, 2003 2:32 PM

VEILIGHEIDSINFORMATIE
1-4
1
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.


Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:
De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.
Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.
Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.


Als u de motor in een ander voertuig
vervoert, zorg dan dat deze rechtop
staat en de brandstofkraan op “ON” of
“RES” (onderdruktype)/“OFF” (hand-
matig type) staat. Als de motor schuin
staat, kan er benzine uit de carbura-
teur of de brandstoftank stromen.


Roep onmiddellijk medische hulp in
nadat u benzine heeft ingeslikt, veel
benzinedamp heeft ingeademd of ben-
zine in uw ogen is terecht gekomen.Morst u benzine op uw huid of kleding,
spoel de bewuste plek dan direct met
zeepwater en trek andere kleding aan.
U5SCD1D0.book Page 4 Wednesday, September 10, 2003 2:32 PM

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Schakelpedaal (pagina 3-7)
2. Brandstofkraan (pagina 3-10)
3. Chokeknop (pagina 3-11)
4. Stelring voor veervoorspanning schokdemperunit (pagina 3-13)
5. Helmbevestiging (pagina 3-12)
6. Opbergcompartiment (pagina 3-12)
7. Boordgereedschapsset (pagina 6-1)U5SCD1D0.book Page 1 Wednesday, September 10, 2003 2:32 PM

BESCHRIJVING
2-2
2
DAU10420
Aanzicht rechterzijde1. Oliefilterelement (pagina 6-8)
2. Accu (pagina 6-25)
3. Zekeringen (pagina 6-27)
4. Contactslot/stuurslot (pagina 3-2)
5. Luchtfilterelement (pagina 6-12)
6. Rempedaal (pagina 3-7)
U5SCD1D0.book Page 2 Wednesday, September 10, 2003 2:32 PM

BESCHRIJVING
2-3
2
DAU10430

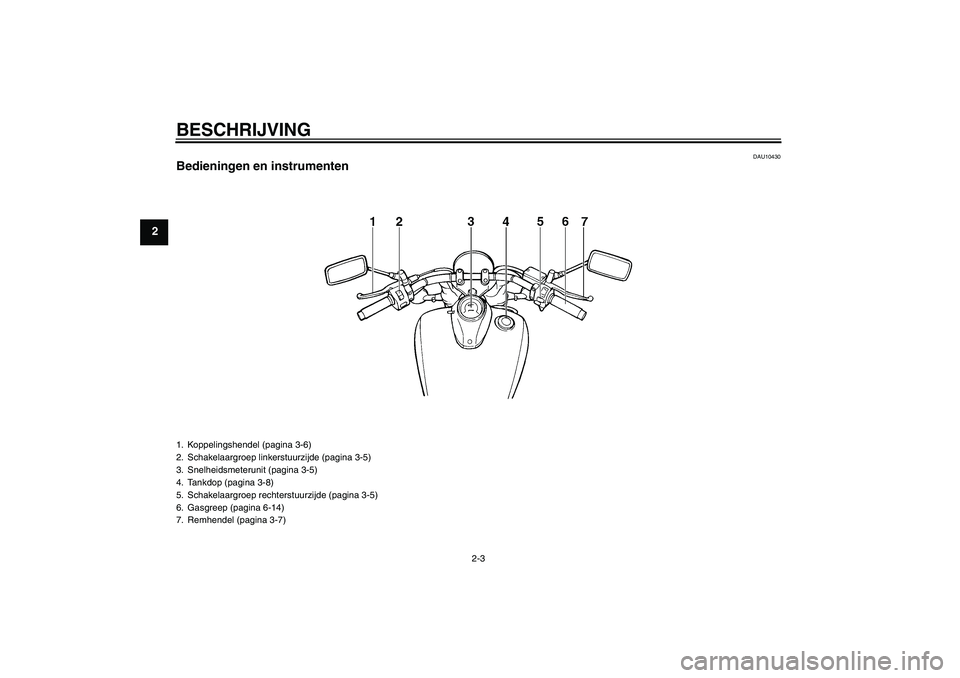

Bedieningen en instrumenten1. Koppelingshendel (pagina 3-6)
2. Schakelaargroep linkerstuurzijde (pagina 3-5)
3. Snelheidsmeterunit (pagina 3-5)
4. Tankdop (pagina 3-8)
5. Schakelaargroep rechterstuurzijde (pagina 3-5)
6. Gasgreep (pagina 6-14)
7. Remhendel (pagina 3-7)U5SCD1D0.book Page 3 Wednesday, September 10, 2003 2:32 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU26890
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


de ontstekingsmodule


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11820


BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaards-
leutel wordt gemaakt of alle sleutels
verloren zijn geraakt) moet het vol-
ledige startblokkeersysteem wor-den vervangen. Het is daarom aan
te bevelen een van de twee stan-
daardsleutels te gebruiken en de
codeersleutel te bewaren op een
veilige plaats.


Dompel de sleutels niet onder in
water.


Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.


Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).


Plaats geen zware voorwerpen op
de sleutels.


Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.


Probeer niet het kunststof boven-
deel van de sleutels open te maken.


Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.


Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.


Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5SCD1D0.book Page 1 Wednesday, September 10, 2003 2:32 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKING:Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU33590
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-
den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.OPMERKING:De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs alsde motor afslaat.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5SCD1D0.book Page 2 Wednesday, September 10, 2003 2:32 PM
