2004 YAMAHA WR 250F relay

5 - 133
CHASSWINGARM
3. Install:
Collar
1
To connecting rod
2.
NOTE:Apply the molybdenum disulfide
grease on the collar and oil seal lips.
4. Install:
Connecting rod
1
Bolt (connecting rod)
2
Washer
3
Nut (connecting rod)
4
To relay arm
5.
NOTE:Apply the molybdenum disulfide
grease on the bolt.
T R..80 Nm (8.0 m · kg, 58 ft · lb)
5. Install:
Relay arm
1
Bolt (relay arm)
2
Washer
3
Nut (relay arm)
4
To swingarm.
NOTE:Apply the molybdenum disulfide
grease on the bolt.
Do not tighten the nut yet.
6. Install:
Swingarm
1
Pivot shaft
2
NOTE:Apply the molybdenum disulfide
grease on the pivot shaft.
Insert the pivot shaft from right
side.
7. Check:
Swingarm side play
a
Free play exists
→ Replace
thrust bearing.
Swingarm up and down move-
ment
b
Unsmooth movement/binding/
rough spots
→ Grease or
replace bearings, bushings
and collars.
T R..85 Nm (8.5 m · kg, 61 ft · lb)
3. Monter:
Collerette 1
Sur la bielle 2.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur la collerette et les lèvres
de bague d’étanchéité.
4. Monter:
Bielle 1
Boulon (bielle) 2
Rondelle 3
Ecrou (bielle) 4
Sur le bras de relais 5.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
5. Monter:
Bras de relais 1
Boulon (bras relais) 2
Rondelle 3
Ecrou (bras relais) 4
Sur le bras oscillant.
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
6. Monter:
Bras oscillant 1
Arbre de pivot 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur l’arbre de pivot.
Introduire l’arbre de pivot par le côté
droit.
7. Contrôler:
Jeu latéral du bras oscillant a
Jeu → Remplacer le roulement de
butée.
Mouvement de bas en haut du
bras oscillant b
Mouvement irrégulier/coince-
ment/point dur → Graisser ou
changer les roulements, bagues et
collerettes.
T R..85 Nm (8,5 m · kg, 61 ft · lb)
BRAS OSCILLANT

5 - 135
CHASSWINGARM
8. Install:
Bolt (connecting rod)
1
Washer
2
Nut (connecting rod)
3
NOTE:Apply the molybdenum disulfide
grease on the bolt.
Do not tighten the nut yet.
9. Install:
Bolt (rear shock absorber-
relay arm)
1
Nut (rear shock absorber-relay
arm)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
10. Tighten:
Nut (connecting rod)
1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm)
1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap
1
NOTE:Install the right cap with its mark
a
facing forward.
13. Install:
Bolt (lower chain tensioner)
1
Washer
2
Collar
3
Lower chain tensioner
4
Nut (lower chain tensioner)
5
T R..20 Nm (2.0 m · kg, 14 ft · lb)
8. Monter:
Boulon (bielle) 1
Rondelle 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
9. Monter:
Boulon (amortisseur arrière-bras
de relais) 1
Ecrou (amortisseur arrière-bras
de relais) 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon avec le repère a
dirigé vers l’avant.
13. Monter:
Boulon
(tendeur inférieur de chaîne) 1
Rondelle 2
Collerette 3
Tendeur inférieur de chaîne 4
Ecrou
(tendeur inférieur de chaîne) 5
T R..20 Nm 2,0 m · kg, 14 ft · lb)
BRAS OSCILLANT

5 - 139
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:
1 Rear shock absorber removal
2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
REAR SHOCK ABSORBER REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over. Preparation for removal Hold the machine by placing the suitable
stand under the engine.
Seat, fitting band and side covers Refer to “SEAT, FUEL TANK AND SIDE COVERS”
section in the CHAPTER 4.
Air filter case cover Refer to “AIR FILTER CLEANING” section in the
CHAPTER 3.
Silencer Refer to “EXHAUST PIPE AND SILENCER” section
in the CHAPTER 4.
Drain the coolant. Refer to “COOLANT REPLACEMENT” section in the
CHAPTER 3.
Coolant reservoir breather hose Disconnect at the coolant reservoir side.
Coolant reservoir hose Disconnect at the coolant reservoir side.
Battery Refer to “BATTERY INSPECTION AND
CHARGING” section in the CHAPTER 3.
Disconnect the starter relay coupler.
Starter motor lead Disconnect at the starter relay side.

5 - 143
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
1 Locking tie 2
2 Taillight coupler 1
3 Starting circuit cut-off relay coupler 1
4 Plastic band 2
5 Clamp (air filter joint) 1 Only loosening.
6 Rear frame 1
7 Bolt (rear shock absorber-relay arm) 1 Hold the swingarm.
8 Bolt (rear shock absorber-frame) 1
9 Rear shock absorber 1
10 Locknut 1
Only loosening.
11 Adjuster 1
12 Lower spring guide 1
13 Upper spring guide 1
14 Spring (rear shock absorber) 1
15 Bearing 2 Refer to “REMOVAL POINTS”.
1
2

5 - 155
CHASREAR SHOCK ABSORBER
3. Install:
Rear shock absorber
4. Install:
Bolt (rear shock absorber-
frame)
1
Nut (rear shock absorber-
frame)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
T R..56 Nm (5.6 m · kg, 40 ft · lb)
5. Install:
Bolt (rear shock absorber-
relay arm)
1
Nut (rear shock absorber-relay
arm)
2
NOTE:Apply the molybdenum disulfide
grease on the bolt.
6. Install:
Rear frame
1
Bolt [rear frame (upper)]
2
Bolt [rear frame (lower)]
3
T R..53 Nm (5.3 m · kg, 38 ft · lb)
T R..32 Nm (3.2 m · kg, 23 ft · lb)
T R..29 Nm (2.9 m · kg, 21 ft · lb)
7. Tighten:
Screw (air filter joint)
1
T R..3 Nm (0.3 m · kg, 2.2 ft · lb)
8. Install:
Plastic band
1
Starting circuit cut-off relay
coupler
2
Taillight coupler
3
Locking tie
4 3
2
1
4
3. Monter:
Amortisseur arrière
4. Monter:
Boulon
(amortisseur arrière-cadre) 1
Ecrou
(amortisseur arrière-cadre) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
5. Monter:
Boulon (amortisseur arrière-bras
de relais) 1
Ecrou (amortisseur arrière-bras
de relais) 2
N.B.:
Appliquer de la graisse de molybdène
sur le boulon.
6. Monter:
Cadre arrière 1
Boulon [cadre arrière (haut)] 2
Boulon [cadre arrière (bas)] 3
T R..53 Nm (5,3 m · kg, 38 ft · lb)
T R..32 Nm (3,2 m · kg, 23 ft · lb)
T R..29 Nm (2,9 m · kg, 21 ft · lb)
7. Serrer:
Vis (raccord de filtre à air) 1
T R..3 Nm (0,3 m · kg, 2,2 ft · lb)
8. Monter:
Ruban en plastique 1
Raccord du relais de coupe-cir-
cuit de démarrage 2
Raccord de feu arrière 3
Collier 4
AMORTISSEUR ARRIERE

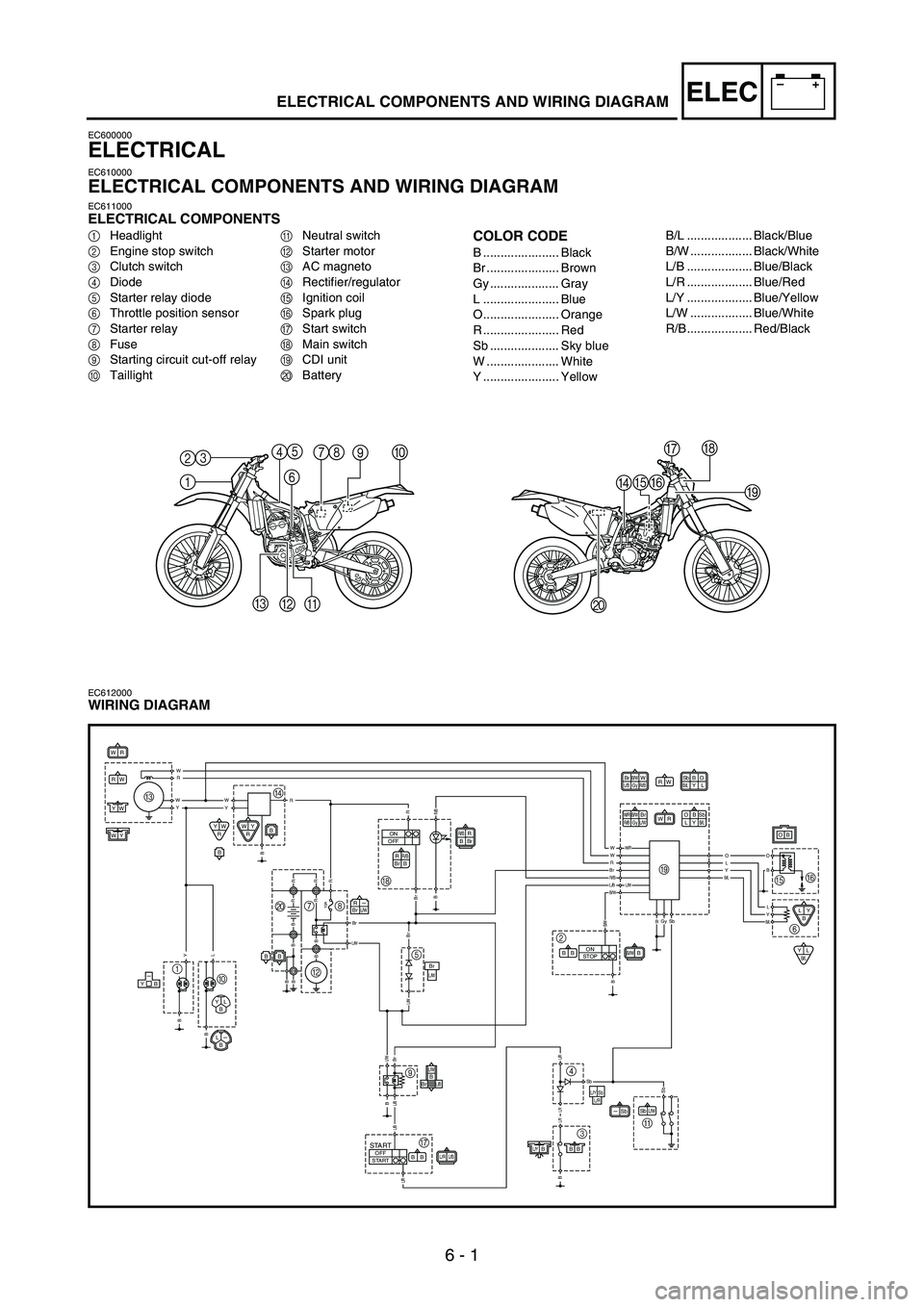

6 - 1
–+ELECELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC600000
ELECTRICAL
EC610000
ELECTRICAL COMPONENTS AND WIRING DIAGRAM
EC611000ELECTRICAL COMPONENTS
1Headlight
2Engine stop switch
3Clutch switch
4Diode
5Starter relay diode
6Throttle position sensor
7Starter relay
8Fuse
9Starting circuit cut-off relay
0TaillightANeutral switch
BStarter motor
CAC magneto
DRectifier/regulator
EIgnition coil
FSpark plug
GStart switch
HMain switch
ICDI unit
JBatteryCOLOR CODE
B ...................... Black
Br ..................... Brown
Gy .................... Gray
L ...................... Blue
O...................... Orange
R ...................... Red
Sb .................... Sky blue
W ..................... White
Y ...................... YellowB/L ................... Black/Blue
B/W .................. Black/White
L/B ................... Blue/Black
L/R ................... Blue/Red
L/Y ................... Blue/Yellow
L/W .................. Blue/White
R/B................... Red/Black
EC612000WIRING DIAGRAM
1 2345
678
90
A
B CDEFGH
I
J
WR
WR
R
BR/BBr
R
BR/BBr
RW
L/RL/BBB
SbL/W
WY
YW
L/YBBB
WY
RYW
R
LY
B
YLB/L
B
B
ON
OFF
10A
BB
OFF
STARTSTART
R-BrL/W
B
BrL/W
BrL/W
L/B-YB
YL
B
L-B
-Sb
B/WBBB
W/RB/W
R/BGyBrL/W
ON
STOP
OB
LYSbB/L
W RBrB/W
L/BGyWR/BO B
L Y SbB/L
B O
L/YSbL/R
R W
Y W
Y W
Y
L B
B
B
RRR/B
B Br B
B B B B
L/W
R
R
R R B
R
BrBr
L/W L/W
Br B
L/B
L/B
L/R

Br
R/B
L/B L/W
B/W
W W/RW
RO
L
Y
B/L
O

B
L
Y
B/LSbB/W
B
L/R L/Y L/Y
B
SbSb
BGy
CD
BH
5
9
G3 4
A 2I
EF
6 78
1
0J

6 - 21
–+ELECELECTRIC STARTING SYSTEM
ELECTRIC STARTING
SYSTEM
STARTING CIRCUIT CUT-OFF
SYSTEM OPERATION
If the main switch is set to “ON”, the
starter motor can only operate if at
least one of the following conditions
is met:
The transmission is in neutral (the
neutral switch is closed).
The clutch lever is pulled to the
handlebar (the clutch switch is
closed).
The starting circuit cut-off relay pre-
vents the starter motor from operat-
ing when neither of these conditions
has been met. In this instance, the
starting circuit cut-off relay is open so
current cannot reach the starter
motor. When at least one of the
above conditions has been met the
starting circuit cut-off relay is closed
and the engine can be started by
pressing the start switch.
WHEN THE TRANS-
MISSION IS IN NEU-
TRAL
WHEN THE CLUTCH
LEVER IS PULLED
TO THE HANDLEBAR
1Battery
2Main fuse
3Main switch
4Starting circuit cut-off relay
5Start switch
6Diode
7Clutch switch
8Neutral switch
9Starter relay
0Starter motor
12
M
3
4
5
8 76 9
0
SYSTEM DE DEMAR-
RAGE ELECTRIQUE
FONCTIONNEMENT DU
SYSTEME DE COUPURE-CIRCUIT
DE DEMARRAGE
Lorsque le commutateur principal est sur
“ON”, le démarreur ne fonctionne que si
au moins une des deux conditions sui-
vantes est remplie:
La boîte de vitesses est au point mort
(le contacteur de point mort est
fermé).
Le levier d’embrayage est tiré vers le
guidon (le contacteur d’embrayage est
fermé).
Le relais de coupe-circuit de démarrage
empêche le démarreur de fonctionner
lorsque aucune de ces conditions n’est
remplie. Dans ce cas, le relais de coupe-
circuit de démarrage est ouvert, de sorte
que le courant ne peut atteindre le
démarreur. Toutefois, si au moins une
des conditions décrites ci-dessus a été
remplie, le relais de coupe-circuit de
démarrage est fermé et le moteur peut
être mis en marche en appuyant sur le
contacteur du démarreur.
LORSQUE LA BOITE
DE VITESSES EST AU
POINT MORT
LORSQUE LE LEVIER
D’EMBRAYAGE EST
TIRE VERS LE GUI-
DON
1
Batterie
2
Fusible principal
3
Commutateur principal
4
Relais de coupe-circuit de démarrage
5
Contacteur du démarreur
6
Diode
7
Contacteur d’embrayage
8
Contacteur de point mort
9
Relais du démarreur
0
Moteur de démarreur
SYSTEM DE DEMARRAGE ELECTRIQUE

6 - 23
–+ELECELECTRIC STARTING SYSTEM
INSPECTION STEPS
If the starter motor will not operate, use the following inspection steps.
*1 marked: Refer to “FUSE INSPECTION” section in the CHAPTER 3.
*2 marked: Refer to “BATTERY INSPECTION AND CHARGING” section in the CHAPTER 3.
*3 marked: Refer to “MAIN SWITCH INSPECTION” section.
*4 marked: Refer to “NEUTRAL SWITCH INSPECTION” section.
NOTE:Remove the following parts before inspection.
1) Seat
2) Rear fender
Use 12 V battery in this inspection.
Use the following special tools in this inspection.
*1 Check fuse.Replace fuse and check
wire harness.
*2 Check battery. Recharge or replace.
Check each coupler and wire
connection.Repair or replace.
*3 Check main switch. Replace.
Check starter motor operation. Repair or replace.
Check starting circuit cut-off relay. Replace.
Check starter relay.Replace.
*4 Check neutral switch. Replace.
Check clutch switch.Replace.
Check diode.Replace.
Check start switch.Replace.
Pocket tester:
YU-3112-C/
90890-03112
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
OK
No good
