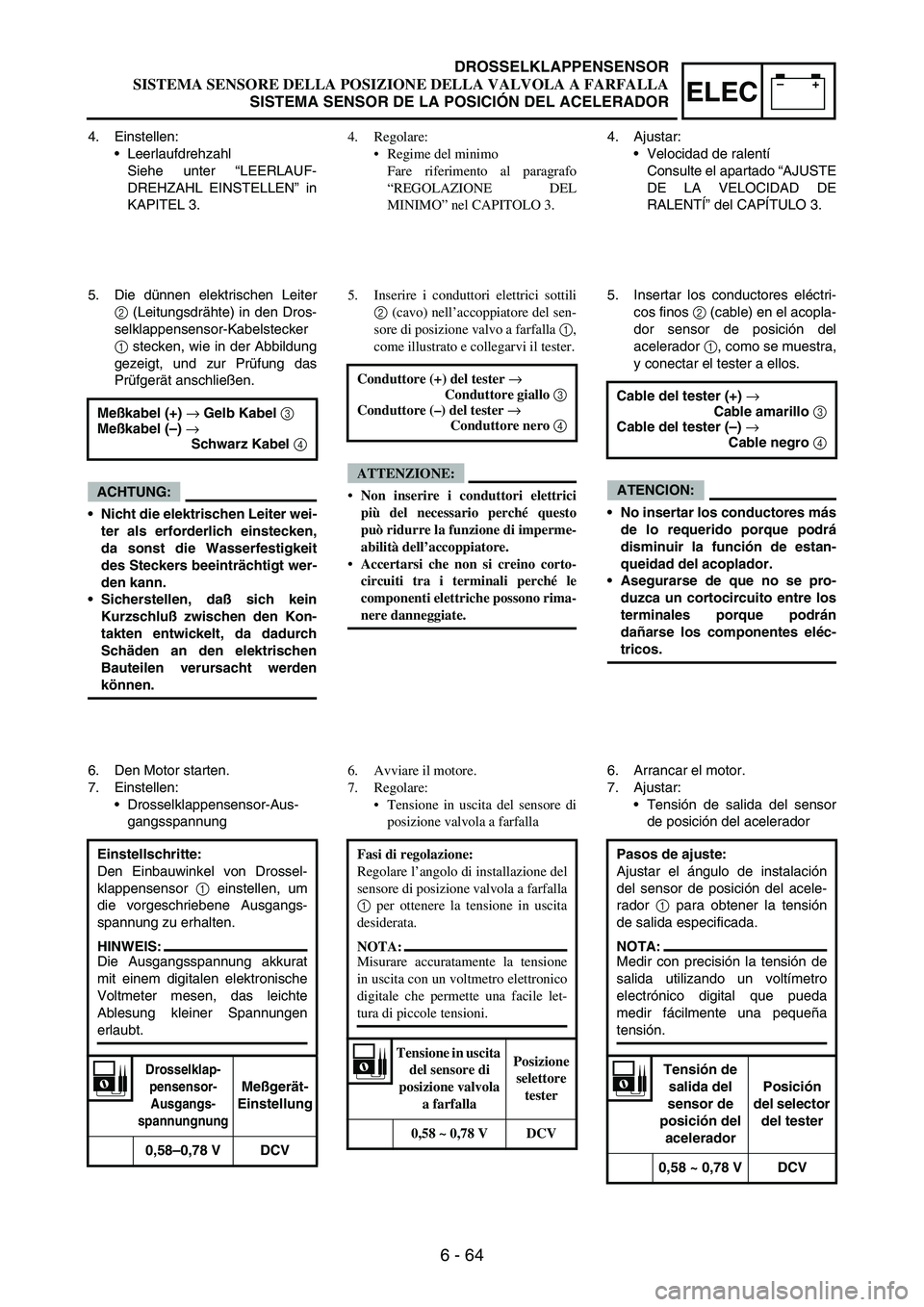

6 - 64
–+ELEC
4. Einstellen:
Leerlaufdrehzahl
Siehe unter “LEERLAUF-
DREHZAHL EINSTELLEN” in
KAPITEL 3.
5. Die dünnen elektrischen Leiter
2 (Leitungsdrähte) in den Dros-
selklappensensor-Kabelstecker
1 stecken, wie in der Abbildung
gezeigt, und zur Prüfung das
Prüfgerät anschließen.
ACHTUNG:
Nicht die elektrischen Leiter wei-
ter als erforderlich einstecken,
da sonst die Wasserfestigkeit
des Steckers beeinträchtigt wer-
den kann.
Sicherstellen, daß sich kein
Kurzschluß zwischen den Kon-
takten entwickelt, da dadurch
Schäden an den elektrischen
Bauteilen verursacht werden
können. Meßkabel (+) → Gelb Kabel 3
Meßkabel (–) →
Schwarz Kabel 4
6. Den Motor starten.
7. Einstellen:
Drosselklappensensor-Aus-
gangsspannung
Einstellschritte:
Den Einbauwinkel von Drossel-
klappensensor
1 einstellen, um
die vorgeschriebene Ausgangs-
spannung zu erhalten.
HINWEIS:
Die Ausgangsspannung akkurat
mit einem digitalen elektronische
Voltmeter mesen, das leichte
Ablesung kleiner Spannungen
erlaubt.
Drosselklap-
pensensor-
Ausgangs-
spannungnung
Meßgerät-
Einstellung
0,58–0,78 V DCV
4. Regolare:
Regime del minimo
Fare riferimento al paragrafo
“REGOLAZIONE DEL
MINIMO” nel CAPITOLO 3.
5. Inserire i conduttori elettrici sottili
2 (cavo) nell’accoppiatore del sen-
sore di posizione valvo a farfalla 1,
come illustrato e collegarvi il tester.
ATTENZIONE:
Non inserire i conduttori elettrici
più del necessario perché questo
può ridurre la funzione di imperme-
abilità dell’accoppiatore.
Accertarsi che non si creino corto-
circuiti tra i terminali perché le
componenti elettriche possono rima-
nere danneggiate. Conduttore (+) del tester →
Conduttore giallo 3
Conduttore (–) del tester →
Conduttore nero 4
6. Avviare il motore.
7. Regolare:
Tensione in uscita del sensore di
posizione valvola a farfalla
Fasi di regolazione:
Regolare l’angolo di installazione del
sensore di posizione valvola a farfalla
1 per ottenere la tensione in uscita
desiderata.
NOTA:
Misurare accuratamente la tensione
in uscita con un voltmetro elettronico
digitale che permette una facile let-
tura di piccole tensioni.
Tensione in uscita
del sensore di
posizione valvola
a farfallaPosizione
selettore
tester
0,58 ~ 0,78 V DCV
4. Ajustar:
Velocidad de ralentí
Consulte el apartado “AJUSTE
DE LA VELOCIDAD DE
RALENTÍ” del CAPÍTULO 3.
5. Insertar los conductores eléctri-
cos finos
2 (cable) en el acopla-
dor sensor de posición del
acelerador
1, como se muestra,
y conectar el tester a ellos.
ATENCION:
No insertar los conductores más
de lo requerido porque podrá
disminuir la función de estan-
queidad del acoplador.
Asegurarse de que no se pro-
duzca un cortocircuito entre los
terminales porque podrán
dañarse los componentes eléc-
tricos. Cable del tester (+) →
Cable amarillo 3
Cable del tester (–) →
Cable negro 4
6. Arrancar el motor.
7. Ajustar:
Tensión de salida del sensor
de posición del acelerador
Pasos de ajuste:
Ajustar el ángulo de instalación
del sensor de posición del acele-
rador
1 para obtener la tensión
de salida especificada.
NOTA:
Medir con precisión la tensión de
salida utilizando un voltímetro
electrónico digital que pueda
medir fácilmente una pequeña
tensión.
Tensión de
salida del
sensor de
posición del
aceleradorPosición
del selector
del tester
0,58 ~ 0,78 V DCV
DROSSELKLAPPENSENSOR
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA
SISTEMA SENSOR DE LA POSICIÓN DEL ACELERADOR
6 - 65
–+ELECTHROTTLE POSITION SENSOR SYSTEM
8. Tighten:
Screw
(throttle position sensor)
1
9. Stop the engine.
1
THROTTLE POSITION SENSOR
INPUT VOLTAGE INSPECTION
1. Disconnect the throttle position
sensor coupler.
2. Start the engine.
3. Inspect:
Throttle position sensor input
voltage
Out of specification
→
Replace the CDI unit.
Tester (+) lead →
Blue lead 1
Tester (–) lead →
Black/Blue lead 2
Throttle
position
sensor input
voltageTester
selector
position
4 ~ 6 V DCV-20
8. Serrer:
Vis
(capteur de papillon des gaz) 1
9. Arrêter le moteur.
CONTROLE DE LA TENSION
D’ENTREE DU CAPTEUR DE
PAPILLON DES GAZ
1. Débrancher la fiche rapide du cap-
teur de papillon des gaz.
2. Démarrer le moteur.
3. Contrôler:
Tension d’entrée du capteur de
papillon des gaz
Hors spécifications → Remplacer
le bloc CDI.
Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre →
Fil noir/bleu 2
Tension
d’entrée du
capteur de
papillon des gaz Position de
sélecteur du
multimètre
4 à 6 V DCV-20
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ
6 - 66
–+ELEC
8. Festziehen:
Schraube
(Drosselklappensensor)
1
9. Den Motor stoppen.
PRÜFEN DER DROSSELKLAP-
PENSENSOR-EINGANGSSPAN-
NUNG
1. Die Drosselklappensensor-
Steckverbindung trennen.
2. Den Motor starten.
3. Kontrollieren:
Drosselklappensensor-Ein-
gangsspannung
Außerhalb des Sollwerts
→
Die CDI-Einheit austauschen.
Meßkabel (+) → Blaues Kabel 1
Meßkabel (–) →
Schwarzes/Blaues Kabel 2
Drosselklap-
pensensor-
Eingangs-
spannung Meßgerät-
Einstellung
4–6 V DCV-20
8. Serrare:
Vite (sensore di posizione della
valvola a farfalla) 1
9. Fermare il motore.
ISPEZIONE TENSIONE DI
INGRESSO SENSORE DELLA
POSIZIONE DELLA VALVOLA A
FARFALLA
1. Scollegare l’accoppiatore del sen-
sore di posizione della valvola a far-
falla
2. Avviare il motore.
3. Ispezionare:
Tensione di ingresso sensore di
posizione della valvola a farfalla
Fuori specifica → Sostituire
l’unità CDI.
Conduttore (+) del tester →
Conduttore blu 1
Conduttore (–) del tester →
Conduttore nero/blu 2
Tensione di
ingresso sensore
di posizione della
valvola a farfallaPosizione
selettore
tester
4 ~ 6 V DCV-20
8. Apretar:
Tornillo (sensor de posición
del acelerador)
1
9. Parar el motor.
INSPECCIÓN DE LA TENSIÓN DE
ENTRADA DEL SENSOR DE
POSICIÓN DEL ACELERADOR
1. Desconectar el acoplador sen-
sor de posición del acelerador.
2. Arrancar el motor.
3. Inspeccionar:
Tensión de entrada del sensor
de posición del acelerador
Fuera de especificaciones
→
Reemplace la unidad CDI.
Cable del tester (+) →
Cable azul 1
Cable del tester (–) →
Cable negro/azul 2
Tensión de
entrada del
sensor de
posición del
aceleradorPosición
del selector
del tester
4 ~ 6 V DCV-20
DROSSELKLAPPENSENSOR
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA
SISTEMA SENSOR DE LA POSICIÓN DEL ACELERADOR
