2004 YAMAHA KODIAK 450 ABS

EBU00015
1-CONTENTS
LOCATION OF THE WARNING AND
SPECIFICATION LABELS ...................... 1-1
SAFETY INFORMATION ......................... 2-1
DESCRIPTION AND MACHINE
IDENTIFICATION ................................... 3-1
Identification number records ............... 3-3
Key identification number ..................... 3-5
Vehicle identification number ............... 3-7
Model label ........................................... 3-9
CONTROL FUNCTIONS ........................ 4-1
Main switch........................................... 4-1
Indicator lights ...................................... 4-3
Speedometer unit ................................. 4-9
Fuel gauge ......................................... 4-15
Handlebar switches ............................ 4-17
Throttle lever ...................................... 4-29
Speed limiter ...................................... 4-31
Front brake lever ................................ 4-33
Rear brake pedal and lever ................ 4-35
Drive select lever ................................ 4-37
Recoil starter ...................................... 4-37
1234
Fuel tank cap ..................................... 4-39
Fuel cock............................................ 4-41
Starter (choke) ................................... 4-43
Seat.................................................... 4-45
Storage compartment ........................ 4-47
Front carrier ....................................... 4-49
Rear carrier ........................................ 4-49
Front shock absorber adjustment ...... 4-51
Rear shock absorber adjustment ....... 4-55
Auxiliary DC jack ................................ 4-59
PRE-OPERATION CHECKS .................. 5-1
Front and rear brakes .......................... 5-5
Fuel ...................................................... 5-9
Engine oil ........................................... 5-13
Final gear oil ...................................... 5-17
Differential gear oil ............................. 5-19
Throttle lever ...................................... 5-19
Fittings and fasteners......................... 5-19
Lights ................................................. 5-21
Switches............................................. 5-21
Tires ................................................... 5-23
How to measure tire pressure ............ 5-27
Tire wear limit..................................... 5-29
5
U5ND60.book Page 1 Friday, May 10, 2002 12:10 PM

4-51 1. Spring preload adjusting ring
1. Anneau de réglage de la précontrainte de ressort
1. Anillo de ajuste de la precarga del resorte
EBU01163
Front shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows.
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
Standard position: 2
1 - Minimum (soft)
5 - Maximum (hard)
U5ND60.book Page 51 Friday, May 10, 2002 12:10 PM

4-53 1. Special wrench
1. Clé spéciale
1. Llave especial
WARNING
_ Always adjust the shock absorbers on the left
and right side to the same setting. Uneven ad-
justment can cause poor handling and loss of
stability, which could lead to an accident. _
U5ND60.book Page 53 Friday, May 10, 2002 12:10 PM

4-55 1. Spring preload adjusting ring
1. Anneau de réglage de la précontrainte de ressort
1. Anillo de ajuste de la precarga del resorte
1. Special wrench
1. Clé spéciale
1. Llave especial
EBU01103
Rear shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows:
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
EBU00643
NOTE:A special wrench can be obtained at a Yamaha
dealer.
Standard position: 2
1 - Minimum (soft)
5 - Maximum (hard)
U5ND60.book Page 55 Friday, May 10, 2002 12:10 PM

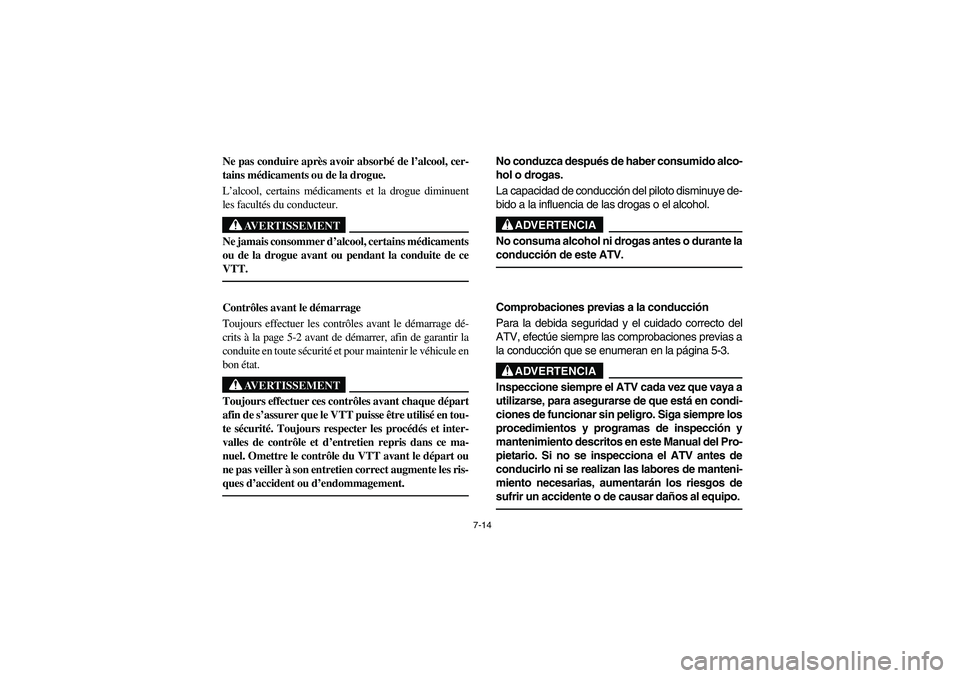

7-14
Ne pas conduire après avoir absorbé de l’alcool, cer-
tains médicaments ou de la drogue.
L’alcool, certains médicaments et la drogue diminuent
les facultés du conducteur.
AVERTISSEMENT
_ Ne jamais consommer d’alcool, certains médicaments
ou de la drogue avant ou pendant la conduite de ce
VTT. Contrôles avant le démarrage
Toujours effectuer les contrôles avant le démarrage dé-
crits à la page 5-2 avant de démarrer, afin de garantir la
conduite en toute sécurité et pour maintenir le véhicule en
bon état.
AVERTISSEMENT
_ Toujours effectuer ces contrôles avant chaque départ
afin de s’assurer que le VTT puisse être utilisé en tou-
te sécurité. Toujours respecter les procédés et inter-
valles de contrôle et d’entretien repris dans ce ma-
nuel. Omettre le contrôle du VTT avant le départ ou
ne pas veiller à son entretien correct augmente les ris-
ques d’accident ou d’endommagement. _
No conduzca después de haber consumido alco-
hol o drogas.
La capacidad de conducción del piloto disminuye de-
bido a la influencia de las drogas o el alcohol.
ADVERTENCIA
_ No consuma alcohol ni drogas antes o durante la
conducción de este ATV. _Comprobaciones previas a la conducción
Para la debida seguridad y el cuidado correcto del
ATV, efectúe siempre las comprobaciones previas a
la conducción que se enumeran en la página 5-3.
ADVERTENCIA
_ Inspeccione siempre el ATV cada vez que vaya a
utilizarse, para asegurarse de que está en condi-
ciones de funcionar sin peligro. Siga siempre los
procedimientos y programas de inspección y
mantenimiento descritos en este Manual del Pro-
pietario. Si no se inspecciona el ATV antes de
conducirlo ni se realizan las labores de manteni-
miento necesarias, aumentarán los riesgos de
sufrir un accidente o de causar daños al equipo.
U5ND60.book Page 14 Friday, May 10, 2002 12:10 PM

7-74
Le contrôle des dérapages est une technique qui s’ac-
quiert en s’entraînant. Choisir avec discernement le ter-
rain sur lequel on s’entraîne, car la stabilité et le contrôle
du véhicule seront réduits. Il convient absolument d’évi-
ter d’effectuer des manœuvres de dérapage sur des surfa-
ces extrêmement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrôle du
véhicule.
AVERTISSEMENT
_ Apprendre à contrôler le patinage ou le glissement en
s’exerçant à des vitesses lentes et sur une surface uni-
forme et de niveau. Sur des surfaces extrêmement
glissantes, telles que de la glace, rouler lentement et
être très prudent afin de limiter le risque de perte de
contrôle du véhicule. _
Con práctica, al cabo de algún tiempo se puede do-
minar el derrape controlado. Antes de intentar tales
maniobras hay que elegir el terreno cuidadosamen-
te, ya que al realizarlas se reducen tanto la estabili-
dad como el control. Tenga en cuenta que han de
evitarse las maniobras de derrape en superficies ex-
tremadamente resbaladizas, como por ejemplo so-
bre hielo, ya que podría perderse totalmente el con-
trol.
ADVERTENCIA
_ Aprenda a controlar con seguridad los derrapes
practicando a baja velocidad en terreno liso y ho-
rizontal. En superficies extremadamente resba-
ladizas, tales como hielo, circule despacio y sea
extremadamente precavido para evitar el riesgo
de perder el control a causa de un patinazo o un
derrape. _
U5ND60.book Page 74 Friday, May 10, 2002 12:10 PM

9-3
CAUTION:
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers.4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the machine off immediately with clean
water and dry all surfaces with a chamois,
clean towel or soft absorbent cloth.
6. Clean the seat with a vinyl upholstery cleaner
to keep the cover pliable and glossy.
U5ND60.book Page 3 Friday, May 10, 2002 12:10 PM

9-4
ATTENTION:_ Une pression d’eau excessive peut provoquer des in-
filtrations d’eau qui risqueraient d’endommager les
roulements de roue, les freins, les joints de la trans-
mission et l’équipement électrique. L’utilisation de
portiques de lavage automatique est préjudiciable au
véhicule et peut entraîner des réparations très coûteu-
ses. _4. Quand le gros de la crasse est éliminé, laver toutes
les surfaces à l’eau chaude savonneuse (employer
un détergent doux). Recourir à une brosse à dents
ou un rince-bouteilles pour nettoyer les parties
d’accès difficile.
5. Rincer immédiatement le véhicule à l’eau claire et
sécher toutes les surfaces avec une peau de cha-
mois, une serviette propre ou un chiffon absorbant
doux.
6. Nettoyer la selle avec un produit pour garnitures en
plastique afin qu’elle conserve sa souplesse et son
brillant.
AT E N C I O N :_ Una presión excesiva del agua puede provocar
la infiltración de la misma en los cojinetes de
rueda, frenos, retenes de la transmisión y dispo-
sitivos eléctricos, con el consiguiente deterioro.
Muchas facturas de reparación de elevado im-
porte han sido consecuencia de la aplicación in-
adecuada de detergente a una presión excesiva,
tal como sucede en los túneles de lavado de co-
ches que funcionan con monedas. _4. Una vez eliminada la mayor parte de la sucie-
dad, lave todas las superficies con agua calien-
te y un jabón detergente neutro. Resulta prácti-
co utilizar un cepillo de dientes o de limpiar
botellas para eliminar la suciedad en los luga-
res de difícil acceso.
5. Aclare la máquina inmediatamente con agua
limpia y seque todas las superficies con una
gamuza, una toalla limpia o un trapo suave y
absorbente.
6. Limpie el sillín con un limpiador de tapicerías de
vinilo para mantenerlo flexible y brillante.
U5ND60.book Page 4 Friday, May 10, 2002 12:10 PM
