2004 YAMAHA FZ6 S stop start

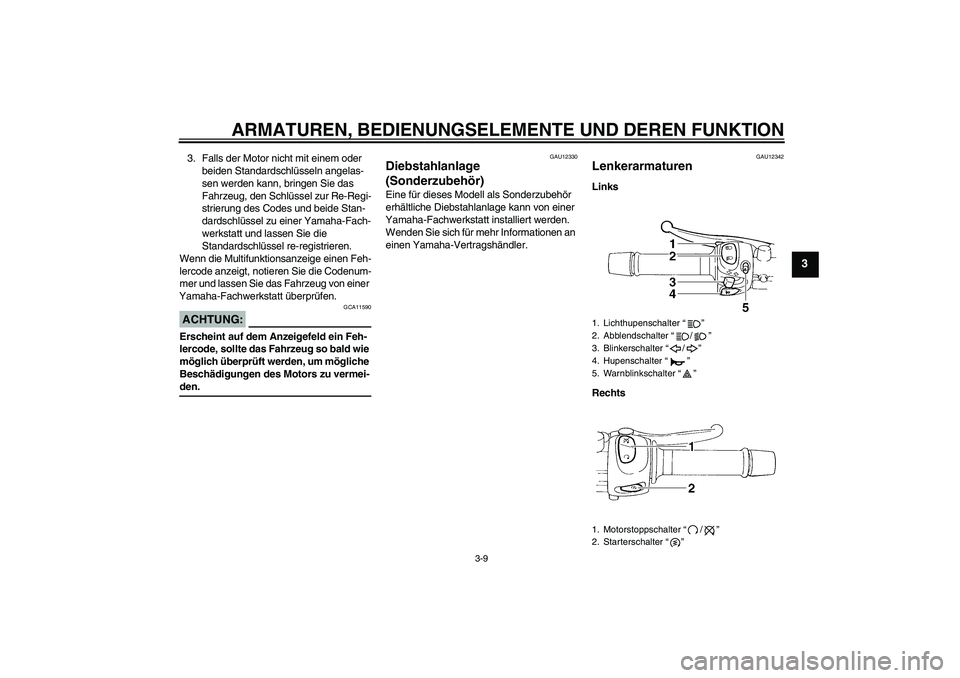

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer Yamaha-Fach-
werkstatt und lassen Sie die
Standardschlüssel re-registrieren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.ACHTUNG:
GCA11590
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
GAU12330
Diebstahlanlage
(Sonderzubehör) Eine für dieses Modell als Sonderzubehör
erhältliche Diebstahlanlage kann von einer
Yamaha-Fachwerkstatt installiert werden.
Wenden Sie sich für mehr Informationen an
einen Yamaha-Vertragshändler.
GAU12342
Lenkerarmaturen Links
Rechts1. Lichthupenschalter “”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
5. Warnblinkschalter “”
1. Motorstoppschalter “/”
2. Starterschalter “”
5VXG1.book Page 9 Friday, February 13, 2004 5:39 PM

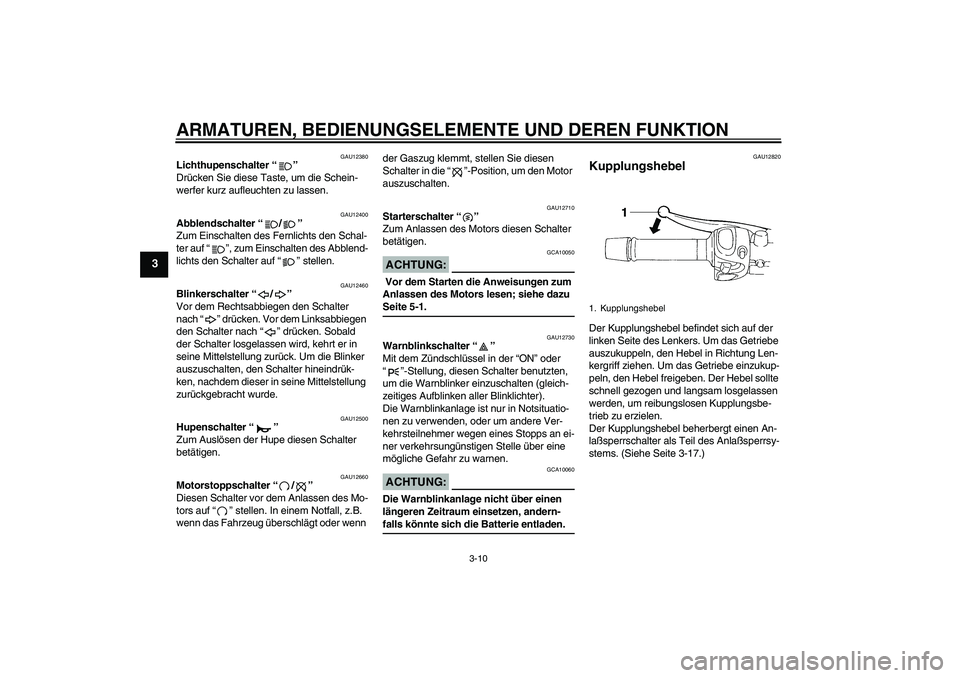

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
GAU12380
Lichthupenschalter “”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. In einem Notfall, z.B.
wenn das Fahrzeug überschlägt oder wenn der Gaszug klemmt, stellen Sie diesen
Schalter in die “”-Position, um den Motor
auszuschalten.
GAU12710
Starterschalter “”
Zum Anlassen des Motors diesen Schalter
betätigen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
GAU12730
Warnblinkschalter “”
Mit dem Zündschlüssel in der “ON” oder
“”-Stellung, diesen Schalter benutzten,
um die Warnblinker einzuschalten (gleich-
zeitiges Aufblinken aller Blinklichter).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, oder um andere Ver-
kehrsteilnehmer wegen eines Stopps an ei-
ner verkehrsungünstigen Stelle über eine
mögliche Gefahr zu warnen.ACHTUNG:
GCA10060
Die Warnblinkanlage nicht über einen
längeren Zeitraum einsetzen, andern-falls könnte sich die Batterie entladen.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
laßsperrschalter als Teil des Anlaßsperrsy-
stems. (Siehe Seite 3-17.)1. Kupplungshebel
5VXG1.book Page 10 Friday, February 13, 2004 5:39 PM

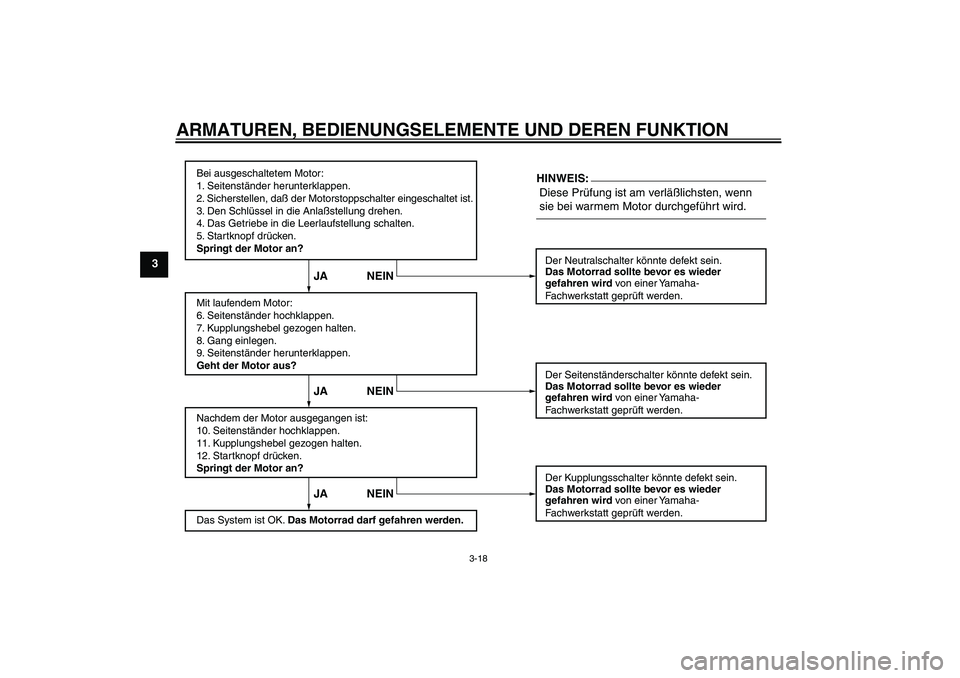

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, daß der Motorstoppschalter eingeschaltet ist.
3. Den Schlüssel in die Anlaßstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verläßlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Neutralschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter könnte defekt sein.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
JA NEIN JA NEIN JA NEINHINWEIS:
5VXG1.book Page 18 Friday, February 13, 2004 5:39 PM

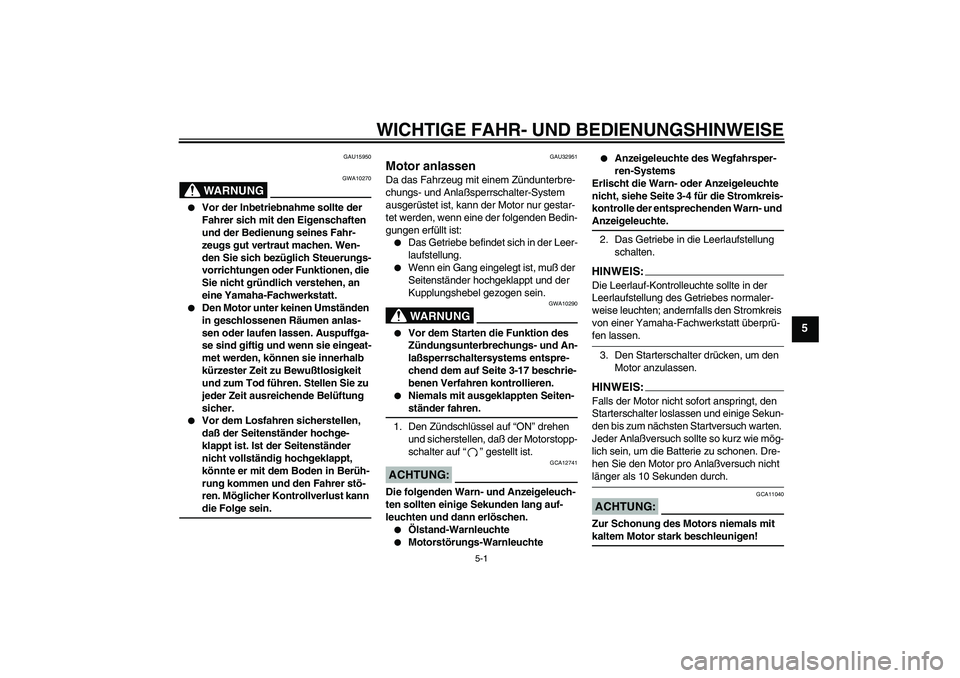

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15950
WARNUNG
GWA10270


Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewußtlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.


Vor dem Losfahren sicherstellen,
daß der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann die Folge sein.
GAU32951
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlaßsperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muß der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.WARNUNG
GWA10290


Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
laßsperrschaltersystems entspre-
chend dem auf Seite 3-17 beschrie-
benen Verfahren kontrollieren.


Niemals mit ausgeklappten Seiten-ständer fahren.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, daß der Motorstopp-
schalter auf “” gestellt ist.
ACHTUNG:
GCA12741
Die folgenden Warn- und Anzeigeleuch-
ten sollten einige Sekunden lang auf-
leuchten und dann erlöschen.

Ölstand-Warnleuchte


Motorstörungs-Warnleuchte


Anzeigeleuchte des Wegfahrsper-
ren-Systems
Erlischt die Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
kontrolle der entsprechenden Warn- und
Anzeigeleuchte.
2. Das Getriebe in die Leerlaufstellung
schalten.HINWEIS:Die Leerlauf-Kontrolleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; andernfalls den Stromkreis
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlaßversuch sollte so kurz wie mög-
lich sein, um die Batterie zu schonen. Dre-
hen Sie den Motor pro Anlaßversuch nicht länger als 10 Sekunden durch.ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!
5VXG1.book Page 1 Friday, February 13, 2004 5:39 PM

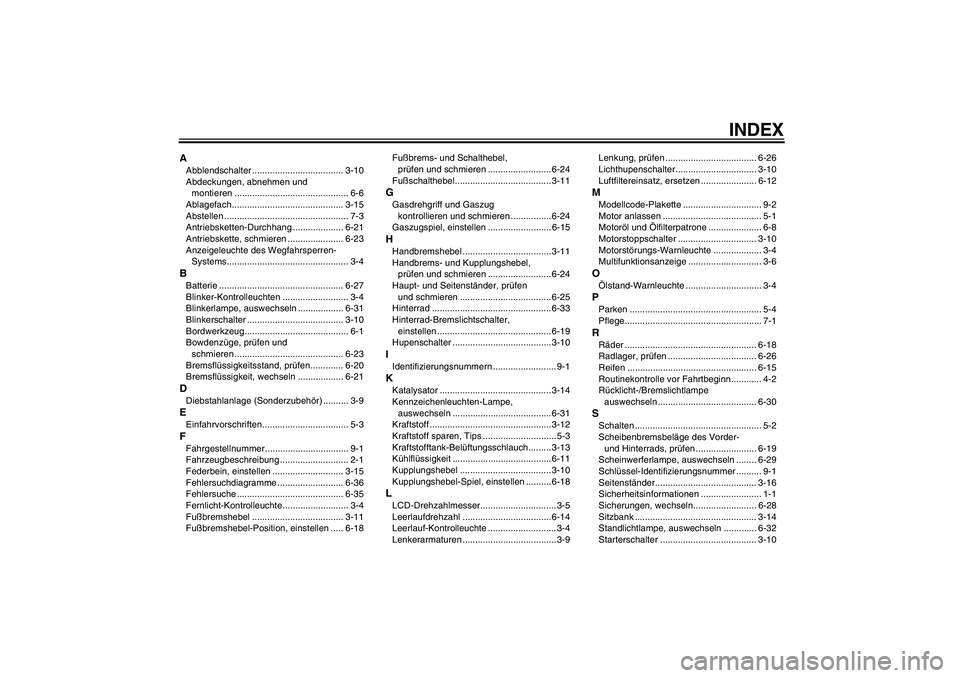

INDEX
AAbblendschalter .................................... 3-10
Abdeckungen, abnehmen und
montieren ............................................. 6-6
Ablagefach............................................ 3-15
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-21
Antriebskette, schmieren ...................... 6-23
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-4BBatterie ................................................. 6-27
Blinker-Kontrolleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-31
Blinkerschalter ...................................... 3-10
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und
schmieren ........................................... 6-23
Bremsflüssigkeitsstand, prüfen............. 6-20
Bremsflüssigkeit, wechseln .................. 6-21DDiebstahlanlage (Sonderzubehör) .......... 3-9EEinfahrvorschriften.................................. 5-3FFahrgestellnummer................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen ............................ 3-15
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrolleuchte.......................... 3-4
Fußbremshebel .................................... 3-11
Fußbremshebel-Position, einstellen ..... 6-18Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-24
Fußschalthebel...................................... 3-11
GGasdrehgriff und Gaszug
kontrollieren und schmieren ................ 6-24
Gaszugspiel, einstellen ......................... 6-15HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-24
Haupt- und Seitenständer, prüfen
und schmieren .................................... 6-25
Hinterrad ............................................... 6-33
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-19
Hupenschalter ....................................... 3-10IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-14
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-31
Kraftstoff ................................................3-12
Kraftstoff sparen, Tips .............................5-3
Kraftstofftank-Belüftungsschlauch......... 3-13
Kühlflüssigkeit .......................................6-11
Kupplungshebel .................................... 3-10
Kupplungshebel-Spiel, einstellen .......... 6-18LLCD-Drehzahlmesser.............................. 3-5
Leerlaufdrehzahl ...................................6-14
Leerlauf-Kontrolleuchte ........................... 3-4
Lenkerarmaturen .....................................3-9Lenkung, prüfen .................................... 6-26
Lichthupenschalter................................ 3-10
Luftfiltereinsatz, ersetzen ...................... 6-12
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-8
Motorstoppschalter ............................... 3-10
Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-6OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-18
Radlager, prüfen ................................... 6-26
Reifen ................................................... 6-15
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-30SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-19
Scheinwerferlampe, auswechseln ........ 6-29
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer........................................ 3-16
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-28
Sitzbank ................................................ 3-14
Standlichtlampe, auswechseln ............. 6-32
Starterschalter ...................................... 3-10
5VXG1.book Page 1 Friday, February 13, 2004 5:39 PM
