ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FAU34370

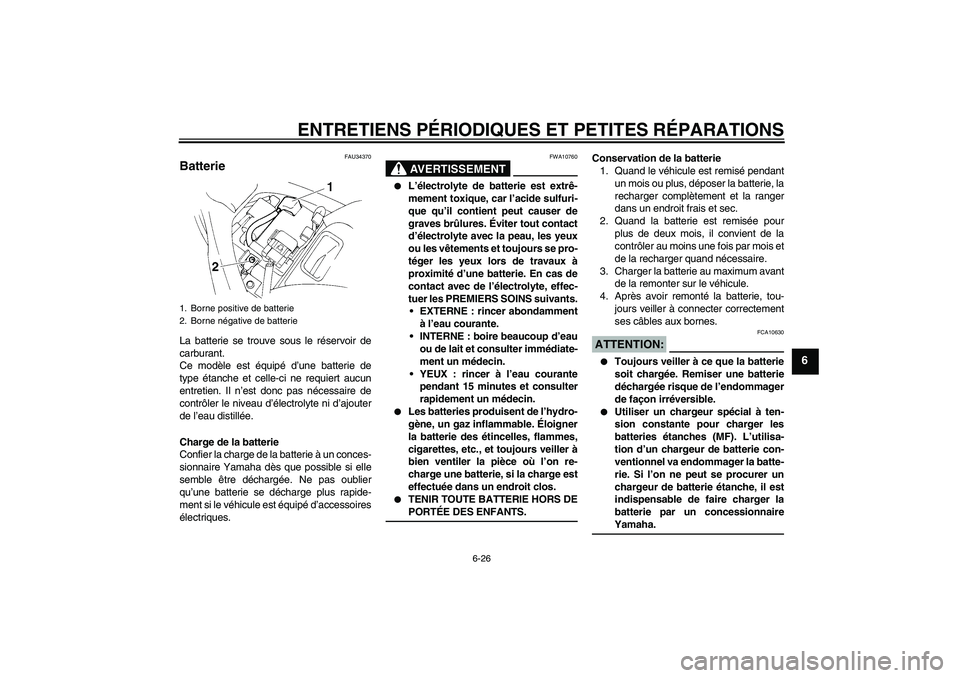

Batterie La batterie se trouve sous le réservoir de
carburant.
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION:
FCA10630


Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.


Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches (MF). L’utilisa-
tion d’un chargeur de batterie con-
ventionnel va endommager la batte-
rie. Si l’on ne peut se procurer un
chargeur de batterie étanche, il est
indispensable de faire charger la
batterie par un concessionnaireYamaha.
1. Borne positive de batterie
2. Borne négative de batterie
U1B3F0F0.book Page 26 Monday, February 9, 2004 2:28 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU32841

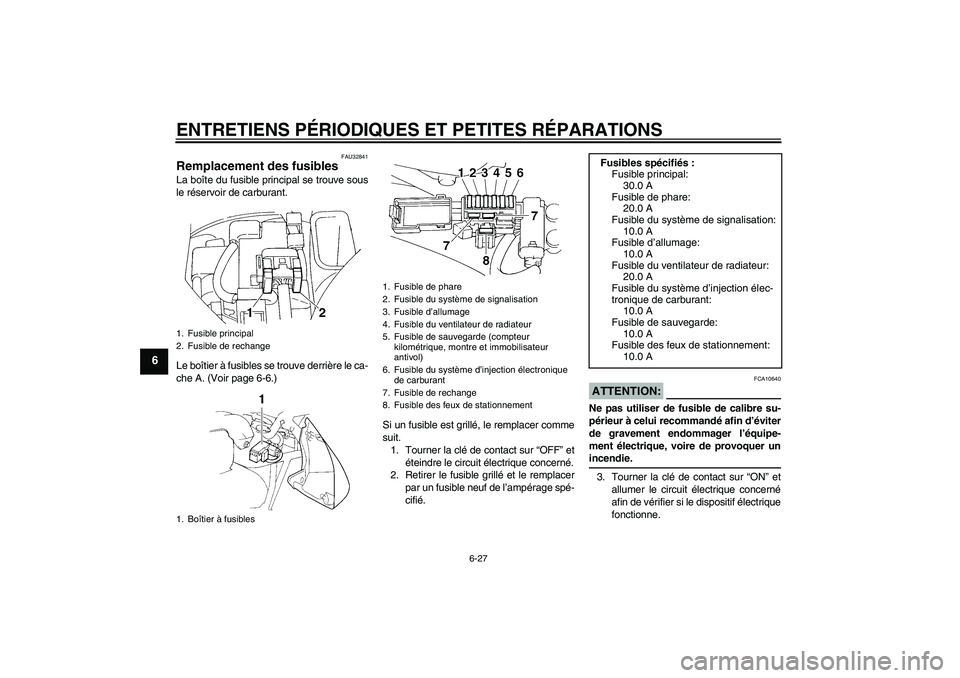

Remplacement des fusibles La boîte du fusible principal se trouve sous
le réservoir de carburant.
Le boîtier à fusibles se trouve derrière le ca-
che A. (Voir page 6-6.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’ampérage spé-
cifié.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
1. Fusible principal
2. Fusible de rechange
1. Boîtier à fusibles
1. Fusible de phare
2. Fusible du système de signalisation
3. Fusible d’allumage
4. Fusible du ventilateur de radiateur
5. Fusible de sauvegarde (compteur
kilométrique, montre et immobilisateur
antivol)
6. Fusible du système d’injection électronique
de carburant
7. Fusible de rechange
8. Fusible des feux de stationnement
Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection élec-
tronique de carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible des feux de stationnement:
10.0 A
U1B3F0F0.book Page 27 Monday, February 9, 2004 2:28 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6

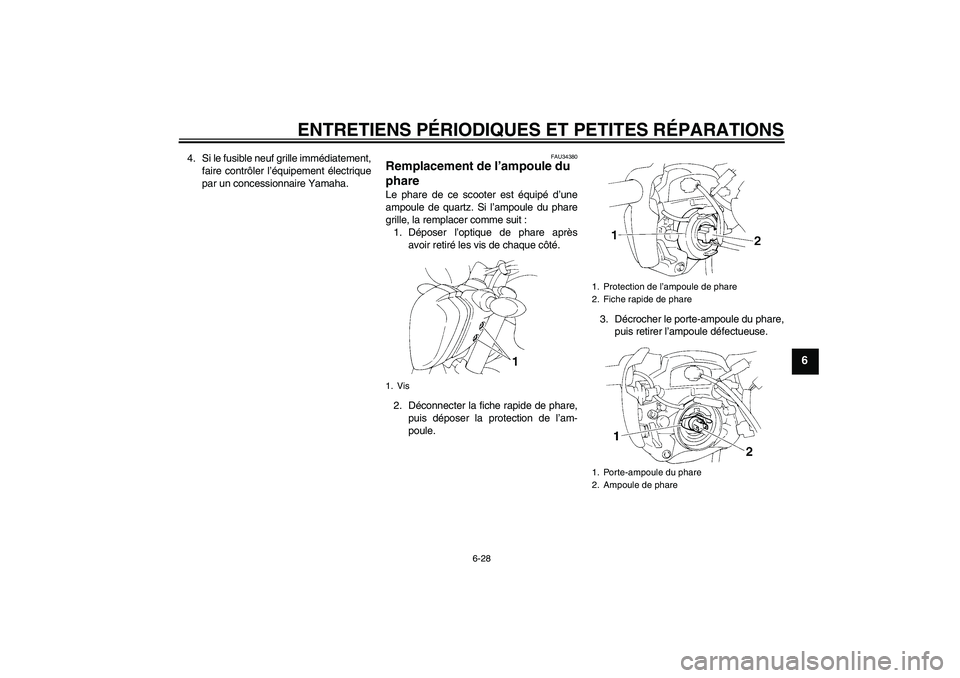

4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
FAU34380
Remplacement de l’ampoule du
phare Le phare de ce scooter est équipé d’une
ampoule de quartz. Si l’ampoule du phare
grille, la remplacer comme suit :
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule défectueuse.1. Vis
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1. Porte-ampoule du phare
2. Ampoule de phare
U1B3F0F0.book Page 28 Monday, February 9, 2004 2:28 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-29
6

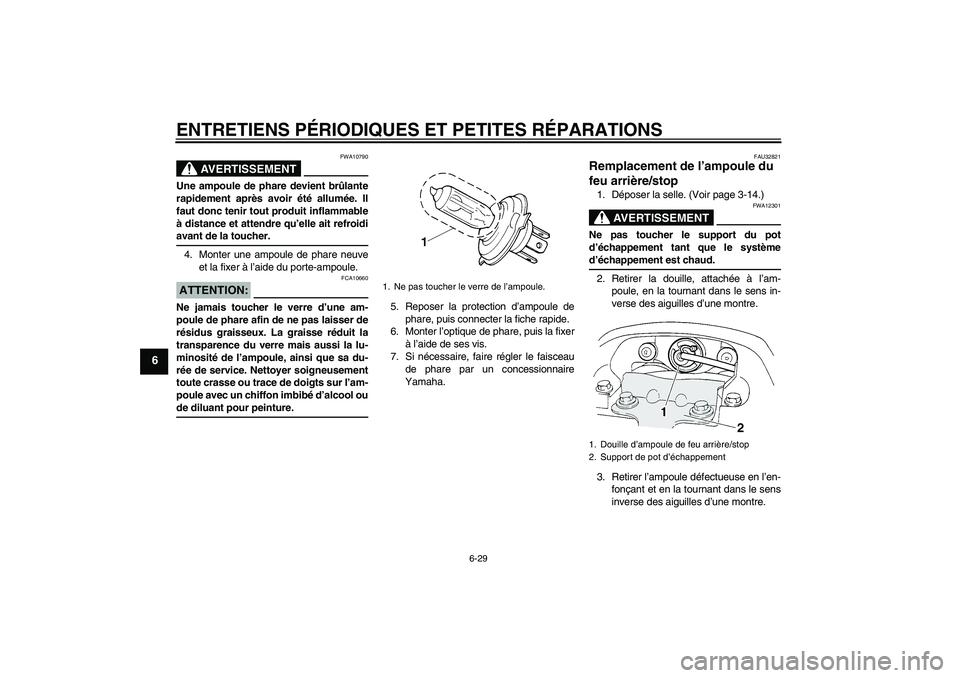

AVERTISSEMENT
FWA10790
Une ampoule de phare devient brûlante
rapidement après avoir été allumée. Il
faut donc tenir tout produit inflammable
à distance et attendre qu’elle ait refroidiavant de la toucher.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.ATTENTION:
FCA10660
Ne jamais toucher le verre d’une am-
poule de phare afin de ne pas laisser de
résidus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool oude diluant pour peinture.5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU32821
Remplacement de l’ampoule du
feu arrière/stop 1. Déposer la selle. (Voir page 3-14.)
AVERTISSEMENT
FWA12301
Ne pas toucher le support du pot
d’échappement tant que le systèmed’échappement est chaud.
2. Retirer la douille, attachée à l’am-
poule, en la tournant dans le sens in-
verse des aiguilles d’une montre.
3. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
1. Ne pas toucher le verre de l’ampoule.
1. Douille d’ampoule de feu arrière/stop
2. Support de pot d’échappement
U1B3F0F0.book Page 29 Monday, February 9, 2004 2:28 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-30
6

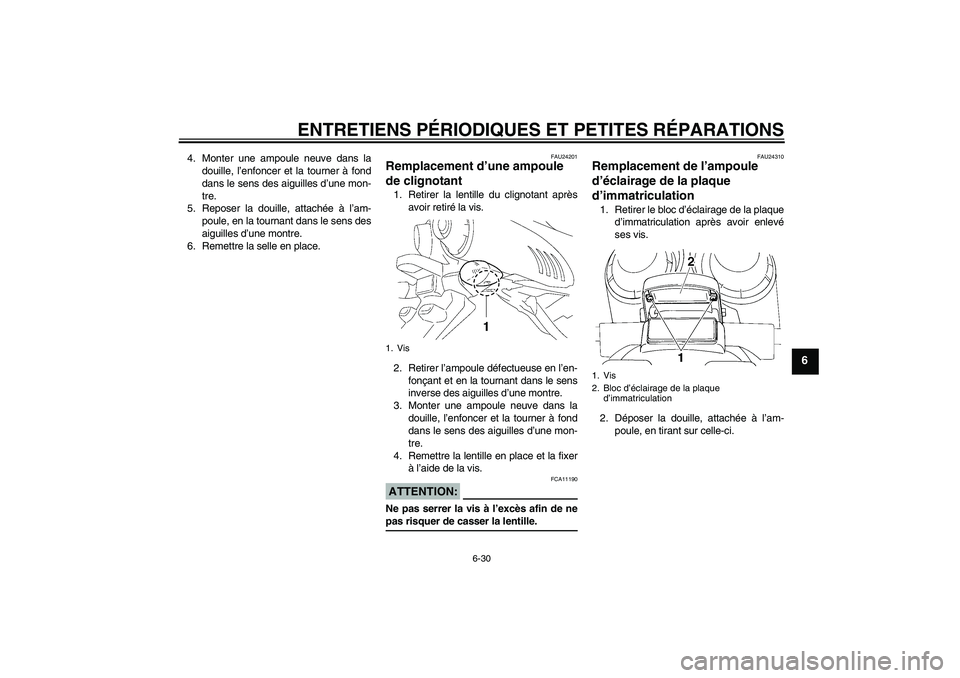

4. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
5. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
6. Remettre la selle en place.
FAU24201
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule défectueuse en l’en-
fonçant et en la tournant dans le sens
inverse des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.ATTENTION:
FCA11190
Ne pas serrer la vis à l’excès afin de nepas risquer de casser la lentille.
FAU24310
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
ses vis.
2. Déposer la douille, attachée à l’am-
poule, en tirant sur celle-ci.
1. Vis
1. Vis
2. Bloc d’éclairage de la plaque
d’immatriculation
U1B3F0F0.book Page 30 Monday, February 9, 2004 2:28 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6

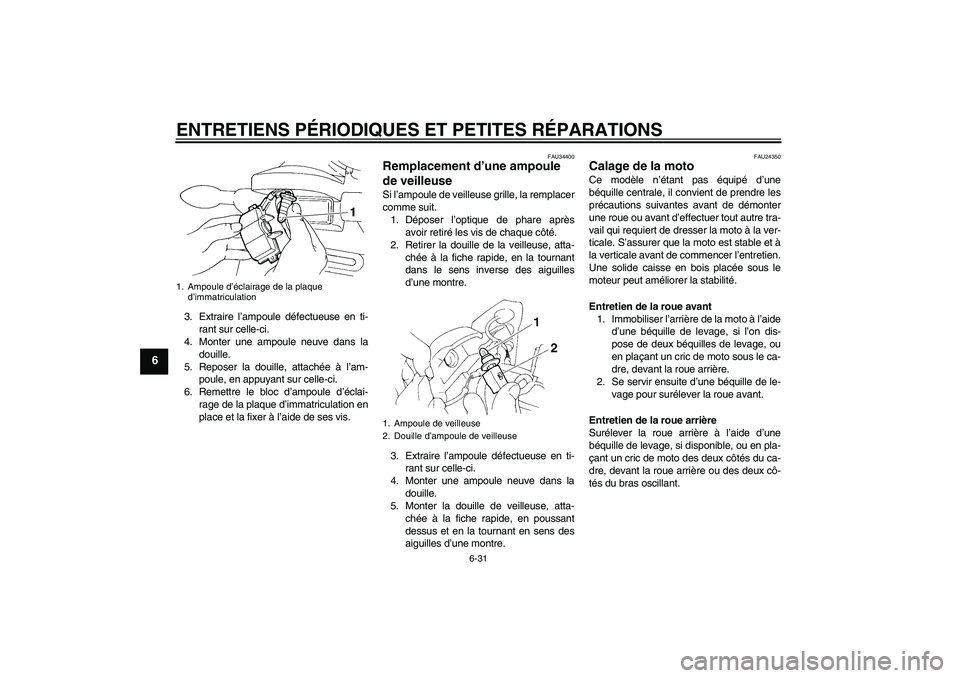

3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer la douille, attachée à l’am-
poule, en appuyant sur celle-ci.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU34400
Remplacement d’une ampoule
de veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Retirer la douille de la veilleuse, atta-
chée à la fiche rapide, en la tournant
dans le sens inverse des aiguilles
d’une montre.
3. Extraire l’ampoule défectueuse en ti-
rant sur celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Monter la douille de veilleuse, atta-
chée à la fiche rapide, en poussant
dessus et en la tournant en sens des
aiguilles d’une montre.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
1. Ampoule d’éclairage de la plaque
d’immatriculation
1. Ampoule de veilleuse
2. Douille d’ampoule de veilleuse
U1B3F0F0.book Page 31 Monday, February 9, 2004 2:28 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU24360

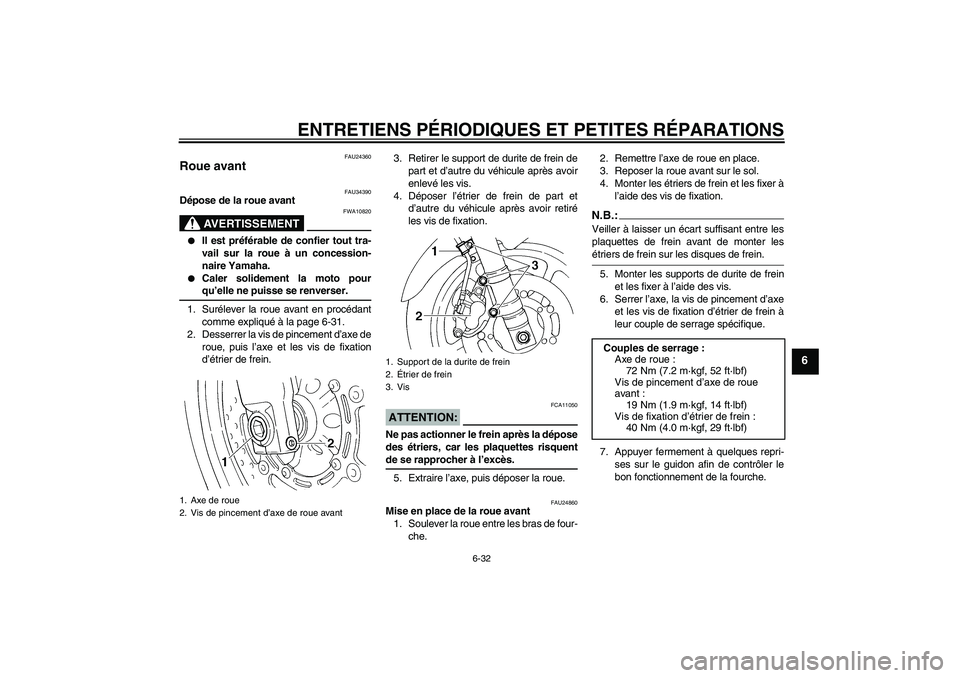

Roue avant
FAU34390
Dépose de la roue avant
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Surélever la roue avant en procédant
comme expliqué à la page 6-31.
2. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.3. Retirer le support de durite de frein de
part et d’autre du véhicule après avoir
enlevé les vis.
4. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation.
ATTENTION:
FCA11050
Ne pas actionner le frein après la dépose
des étriers, car les plaquettes risquentde se rapprocher à l’excès.
5. Extraire l’axe, puis déposer la roue.
FAU24860
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.2. Remettre l’axe de roue en place.
3. Reposer la roue avant sur le sol.
4. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.
N.B.:Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter lesétriers de frein sur les disques de frein.
5. Monter les supports de durite de frein
et les fixer à l’aide des vis.
6. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
7. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Axe de roue
2. Vis de pincement d’axe de roue avant
1. Support de la durite de frein
2.Étrier de frein
3. Vis
Couples de serrage :
Axe de roue :
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vis de pincement d’axe de roue
avant :
19 Nm (1.9 m·kgf, 14 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
U1B3F0F0.book Page 32 Monday, February 9, 2004 2:28 PM

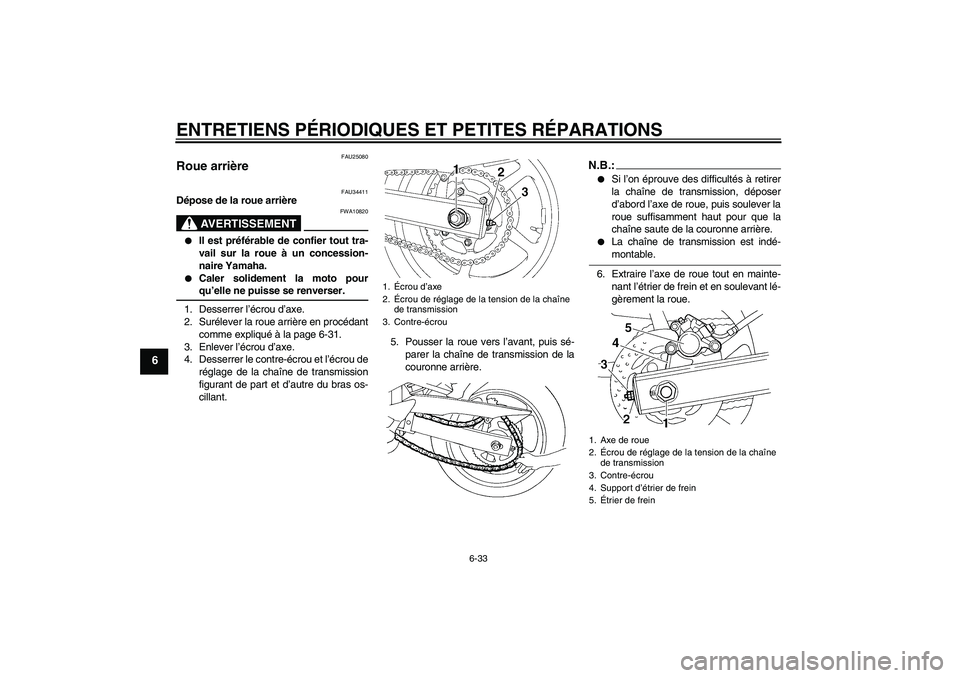

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-33
6
FAU25080
Roue arrière
FAU34411
Dépose de la roue arrière
AVERTISSEMENT
FWA10820


Il est préférable de confier tout tra-
vail sur la roue à un concession-
naire Yamaha.


Caler solidement la moto pourqu’elle ne puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Surélever la roue arrière en procédant
comme expliqué à la page 6-31.
3. Enlever l’écrou d’axe.
4. Desserrer le contre-écrou et l’écrou de
réglage de la chaîne de transmission
figurant de part et d’autre du bras os-
cillant.5. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.:

Si l’on éprouve des difficultés à retirer
la chaîne de transmission, déposer
d’abord l’axe de roue, puis soulever la
roue suffisamment haut pour que la
chaîne saute de la couronne arrière.


La chaîne de transmission est indé-montable.
6. Extraire l’axe de roue tout en mainte-
nant l’étrier de frein et en soulevant lé-
gèrement la roue.
1.Écrou d’axe
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
1. Axe de roue
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
4. Support d’étrier de frein
5.Étrier de frein
U1B3F0F0.book Page 33 Monday, February 9, 2004 2:28 PM
