FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
SAUM0083*
Compartimento porta objetos BEl compartimento porta objetos está situado
frente al asiente.
Para abrir el compartimento porta objetos
1. Introduzca la llave en la cerradura y gírela
en el sentido de las agujas del reloj.
2. Suba la cubierta del compartimento porta
objetos.
Para cerrar el compartimento porta objetos
1. Baje la cubierta del compartimento porta
objetos.
2. Gire la llave en el sentido contrario al de
las agujas del reloj y extráigala.
SAU00295*
Ajuste del conjunto amortiguador
(Depende del modelo)Este conjunto amortiguador está equipado con
un regulador de precarga del muelle.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
Ajuste la precarga del muelle del modo siguien-
te.
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el regulador de precar-
ga en la dirección
a. Para reducir la precarga
del muelle y ablandar la suspensión, gire el re-
gulador de precarga en la dirección
b.NOTA:_ Alinee la muesca correspondiente del regulador
de precarga con el indicador de posición del
amortiguador. _CI-10S
1. Cerradura del compartimiento porta objetos
a. Abrir
a1ZAUM0266
1. Regulador de precarga del muelle
2. Indicador de posiciónZAUM0294
Posición de ajuste
Mínima (blanda)
b
Estándar intermedio
Maxima (dura)
a

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
SW000077
ADVERTENCIA
_ La carga influye enormemente en las carac-
terísticas de manejabilidad, frenada, presta-
ciones y seguridad del scooter; por lo tanto,
debe tener en cuenta las precauciones si-
guientes.

¡NO SOBRECARGUE NUNCA EL
SCOOTER! La sobrecarga del scooter
puede provocar daños en los neumáti-
cos, pérdida de control o un accidente
grave. Asegúrese de que el peso total del
conductor, la carga y los accesorios no
sobrepase la carga máxima especificada
para el vehículo.


No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.


Sujete bien los objetos más pesados cer-
ca del centro del scooter y distribuya el
peso uniformemente en ambos lados.


Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.


Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad de la huella en el
centro alcanza el límite especificado, si hay al-
gún clavo o fragmento de cristal clavado en el
neumático o si el flanco está agrietado, haga
cambiar inmediatamente el neumático en un
concesionario Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales. _
Información relativa a los neumáticos
Este scooter está dotada de neumáticos sin cá-
mara.CE-10S
1. Profundidad del dibujo del neumático
2. FlancoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
1
2
ZAUM0054
DELANTERO
Fabricante TamañoModelo
PIRELLI 130/60-13 SL36
PIRELLI 130/60-13 EVO 21
MICHELIN 130/60-13 BOPPER
TRASERO
Fabricante TamañoModelo
PIRELLI 140/60-13 SL36
PIRELLI 140/60-13 EVO 22
MICHELIN 140/60-13 BOPPER

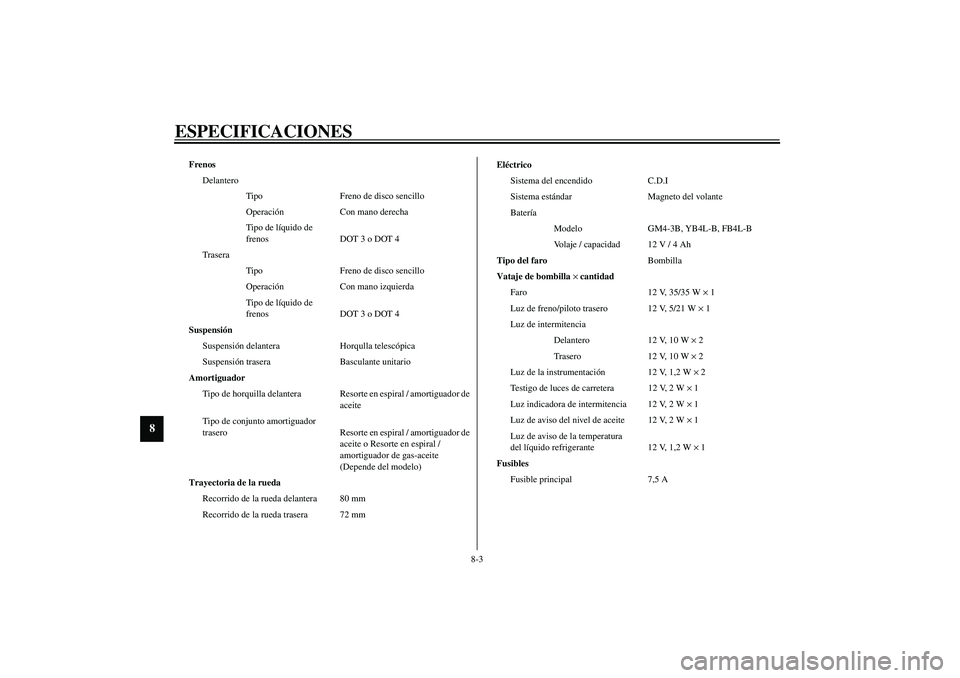

ESPECIFICACIONES
8-3
8
CS-01S
Frenos
Delantero
Tipo Freno de disco sencillo
Operación Con mano derecha
Tipo de líquido de
frenos DOT 3 o DOT 4
Trasera
Tipo Freno de disco sencillo
Operación Con mano izquierda
Tipo de líquido de
frenos DOT 3 o DOT 4
Suspensión
Suspensión delantera Horqulla telescópica
Suspensión trasera Basculante unitario
Amortiguador
Tipo de horquilla delantera Resorte en espiral / amortiguador de
aceite
Tipo de conjunto amortiguador
trasero Resorte en espiral / amortiguador de
aceite o Resorte en espiral /
amortiguador de gas-aceite
(Depende del modelo)
Trayectoria de la rueda
Recorrido de la rueda delantera 80 mm
Recorrido de la rueda trasera 72 mmEléctrico
Sistema del encendido C.D.I
Sistema estándar Magneto del volante
Batería
Modelo GM4-3B, YB4L-B, FB4L-B
Volaje / capacidad 12 V / 4 Ah
Tipo del faroBombilla
Vataje de bombilla ×
cantidad
Faro 12 V, 35/35 W × 1
Luz de freno/piloto trasero 12 V, 5/21 W × 1
Luz de intermitencia
Delantero 12 V, 10 W × 2
Trasero 12 V, 10 W × 2
Luz de la instrumentación 12 V, 1,2 W × 2
Testigo de luces de carretera 12 V, 2 W × 1
Luz indicadora de intermitencia 12 V, 2 W × 1
Luz de aviso del nivel de aceite 12 V, 2 W × 1
Luz de aviso de la temperatura
del líquido refrigerante 12 V, 1,2 W × 1
Fusibles
Fusible principal 7,5 A
