COMMENT CONDUIRE VOTRE HYUNDAI 2-17
o Vérifier régulièrement l'état des pneus. Veiller
à les maintenir gonflés à la pression recommandée. Une pression insuffisante ou excessive entraîne une usure inutile. Vérifier la pression des pneus au moins une fois par mois.
o Vérifier l'alignement des roues. Si les roues sont incorrectement alignées, elles peuventheurter les bordures ou tourner trop vite sur les revêtements irréguliers. L'alignement incorrect des roues entraîne l'usure prématurée des pneus, mais aussi d'autres problèmes, ainsi qu'une consommation ex- cessive en carburant.
o Maintenir la voiture en bon état de marche. Pour réduire la consommation et les frais d'entretien, respecter les intervalles d'entretien indiqués à la section 5. Si la voiture est utilisée dans des conditions éprouvantes pour la mécanique, les intervalles entre deux entretiens doivent être réduits (voir section 5 pour plus de détails).
o Veiller à l'état de propreté de la voiture pour préserver la longévité de voitre Hyundai, ilest recommandé d'empêcher les dépôts de matériaux corrosifs. Il est particulièrement important d'empêcher l'accumulation de boue, saleté, glace, etc. sous la voiture. Ce poids supplémentaire peut entraîner une augmentation de la consommation en carburant et de la corrosion. o Voyager léger. Ne pas transporter de
charges inutiles pour éviter une augmenta-tion de la consommation en carburant.
o Ne pas laisser le moteur tourner au ralenti
plus longtemps que nécessaire. Si vousattendez (à écart de la circulation), coupez le moteur et ne le redémarrez qu'au mo- ment de reprendre la route.
o Le moteur de votre Hyundai atteint rapidement sa température de fonctionnement. Dès que le moteur tourne sans à-coups, vous pouvez démarrer. Toutefois, par temps très froid il est conseillé de laisser tourner le moteur un peu plus longtemps avant de se mettre en route.
o Eviter de surcharger le moteur ou de le soumettre à un régime excessif. Surchargerle moteur consiste à rouler à une vitesse insuffisante compte tenu du rapport sélectionné (par exemple, à 60 km/h en 5ème), ce qui peut entraîner un bruit de cognement. Si cela vous arrive, sélectionnez le rapport inférieur. Soumettre le moteur à un régime excessif consiste à le faire tourner à un nombre de tours par minute dépassant la limite de sécurité. Pour éviter d'endommager le moteur, il convient de changer de rapport aux vitesses recommandées.
o Utiliser le conditionnement d'air à bon escient. Le système de conditionnementd'air utilise la force motrice du moteur, de sorte que celui-ci consomme plus lorsque le conditionnement d'air est enclenché. ZC160A1-IU NEGOCIER LES VIRAGES EN DOUCEUR
Eviter de freiner ou de changer de vitesse dans un virage, surtout si la route est humide. Idéalement, les virages doivent être négociés en accélérant trés légèrement, ce qui permet de limiter l'usure des pneus.
ZC170A1-AU CONDUITE EN HIVER
Plus l'hiver est rigoureux, plus la voiture risque de connaître des problèmes. Les quelques suggestions qui suivent vous permettront de minimiser ces problèmes, résultant notamment d'une usure accrue.
ZC170B1-AU Routes enneigées ou verglacées
Pour se déplacer sur routes enneigées, it peut s'avérer nécessaire de monter des pneus neige ou d'entourer les roues de chaînes. Si vous optez pour des pneus neige, ils doivent avoir les mêmes dimensions et être du même type que les pneus d'origine pour préserver le degré de sécurité et de maniabilité de la voiture. D'autre part, il est potentiellement trés dangereux de rouler à vive allure, d'accélérer brutalement, de freiner brusquement et de donner des coups de volant intempestifs. Pour ralentir, utiliser le frein moteur au maxi-mum. Un brusque coup de frein sur route enneigée ou verglacée peut faire déraper la

COMMENT CONDUIRE VOTRE HYUNDAI 2-21
YC200E2-AU MESURES A RESPECTER EN CAS DE REMORQUAGE
1. Avant de remorquer, bien vérifier le crochet,
le câble de remorquage dinsi que le bon fonctionnement des feux de signalement, freinage et clignotants.
2. Conduire toujours votre véhicule à une vitesse modérée (moins de 100 km/h).
3. Le fait de remorquer demande plus de réapprovisionnement en carburant qu'en conditions normales.
4. Pour maintenir l'efficacité du système de freinage et celle de la charge électrique, nepas utiliser la cinquième vitesse (transmis- sion manuelle) et le surmulltiplicateur (trans- mission automatique).
5. Veillez à blen attacher les différents objets contenus dans le remorque afin d'évitertoute chute éventuelle.
6. Vérifier les conditions et la pression des pneus de votre remorque et voiture. Une pressionnon suffisante peut en effet gêner la conduite. Vérifier également la roue de secours.
ATTENTION: Les caractéristiques suivantes sont recommandées lors du remorquage. Les charges de la remorque ne peuvent sous peine de danger dépasser les valeurs indiquées sur le croquis ci-dessous.
AVERTISSEMENT:
o Charger de facon incorrecte votre voiture
ou la remorque peut sérieusement endommagé sa direction ou son système de freinage pouvant entraîner de la sorte un accident.
o Lorsque la remorque est utilisée, la vitesse de conduite est limitée à 100km/ h ou moins.
conducteur, tous les passagers et leurvalise, le chargement, le crochet, la fièche de la remorque et tout autre équipement annexe.
3. La charge arrière ou avant de l'essieu ne doit pas dépasser le taux indiqué sur laplaque d'identification (voir page 8-1). Il est possible que votre poids de remorquage ne dépasse pas le poids total mais dépasse celui par essieu. Dans ce cas, il y a peut être trop de charge dans la remorque ou dans le coffre : il suffit alors de redistribuer les charges et de revérifier le poids à l'essieu.
4. La charge verticale statique maximum autorisée sur le dispositif d'attelage est 115kg.
Poids de l'essieu brut Poids du véhicule
brutSSA2200D
5. Inclinaison autorisée maximum du point d'accouplement 1230 mm. Pneumatique de rechange
Remorque est équipée d'un système de freinageRemorque n'est pas équipée d'unsystème de freinage
kg (Lbs.)
Poids Tractable Maximal
Remorque 2800
(6173)
700
(1543) Dispositif
115
(254)
28
(61,7)
C190E01HP
Point d'accouplement

QUE FAIRE EN CAS D'URGENCE
3-10 D080B01HP-AUT REMORQUER UNE VOITURE AVEC
BOITE MANUELLE
o Pas adapte pour 4WD (adapte pour 4WD partielles dans la position 2H)
o Remorquage correct d'un vehicule a transmis- sion manuelle ou automatique
o En outre, s'assurer que la clé de contact est
en position "ACC" pour éviter d'endommager le système de verrouillage de la direction. Celui-ci n'est pas conçu pour maintenir les roues avant en place lorsque la voiture est remorquée.
o Si les roues ou les organes de suspension
sont endommagés, il convient d'utiliser uneconsole de remorquage.
ATTENTION: Les 4 roues motrices toujours en prise ne
peuvent pas être remorquées avec unedépanneuse. Elles doivent être remorquées en soulevant les 4 roues. D080B01HP
ZD080A1-AU REMORQUER LA VOITURE
o Adapte pour 4WD
o Remorquage correct d'un vehicule a trans- mission manuelle ou automatique
ATTENTION: Votre voiture risque d'être endommagée sielle est remorquée de manière incorrecte! Si votre voiture doit être remorquée, adressez- vous à un distributeur Hyundai ou à un dépanneur professionnel pour éviter qu'elle ne soit endommagée lors du remorquage. En outre, les dépanneurs professionnels sont généralement au courant de la législation en la matière. De toute façon, plutôt que de courir le risque d'endommager votre voiture, il est recommandé de montrer au dépanneur les in- formations données cidessous. Assurez-vous qu'un système de sécurité à chaîne est utilisé et que la législation locale est respectée.
D080A01HP
ZD070M2-AU APRES UN CHANGEMENT DE ROUE Si vous avez une jauge de pression, vérifier la pression du pneu. Si la pression est inférieure à la valeur spécifiée, rouler à allure modérée jusqu'à la prochaine station service et le gonfler à la pression correcte. Si la pression est trop élevée, actionner la soupape pour laisser échapper l'air en excès. Toujours remettre le capuchon de soupape après avoir vérifié ou adapté la pression du pneu. A défaut de remettre le capuchon, la valve pourrait être endommagée par la poussière ou l'humidité et entraîner une fuite d'air.En cas de perte d'un capuchon de soupape, s'en procurer un et le mettre en place sans tarder.Après avoir changé une roue, remettez la roue à plat et fixez-la à sa place dans le coffre puis remettez le cric, la manivelle et les outils dans leur rangement respectif.
D060J01HP

PRÉVENTION DE LA CORROSION & NETTOYAGE
4-4

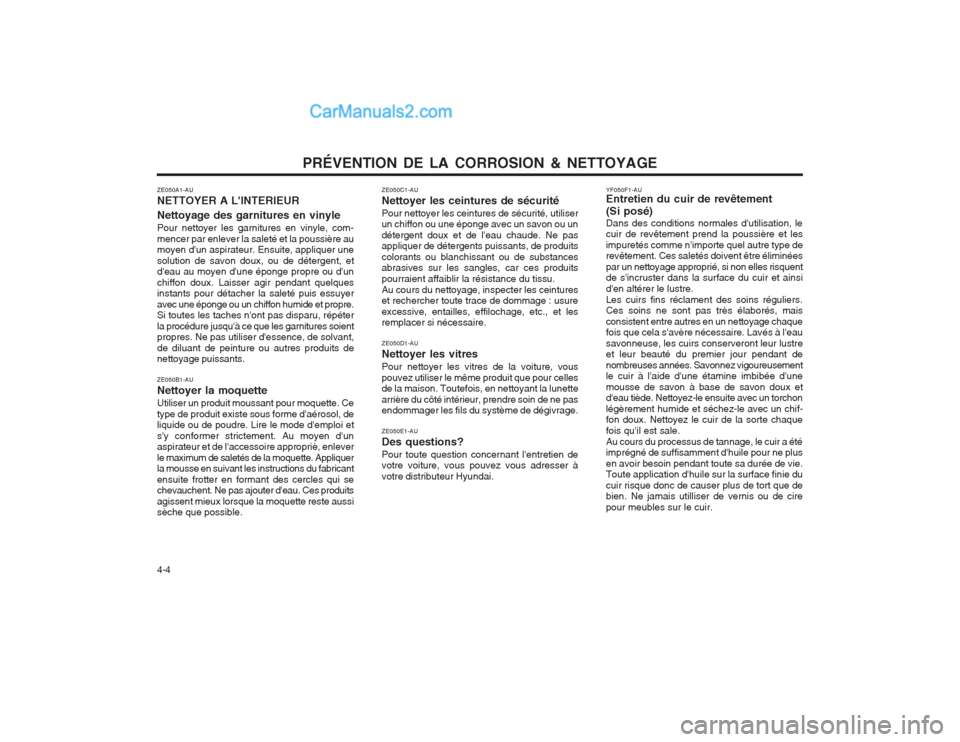

ZE050A1-AU NETTOYER A L'INTERIEUR Nettoyage des garnitures en vinyle Pour nettoyer les garnitures en vinyle, com- mencer par enlever la saleté et la poussière au moyen d'un aspirateur. Ensuite, appliquer une solution de savon doux, ou de détergent, et d'eau au moyen d'une éponge propre ou d'un chiffon doux. Laisser agir pendant quelques instants pour détacher la saleté puis essuyer avec une éponge ou un chiffon humide et propre. Si toutes les taches n'ont pas disparu, répéter la procédure jusqu'à ce que les garnitures soient propres. Ne pas utiliser d'essence, de solvant, de diluant de peinture ou autres produits de nettoyage puissants. ZE050B1-AU Nettoyer la moquetteUtiliser un produit moussant pour moquette. Ce type de produit existe sous forme d'aérosol, de liquide ou de poudre. Lire le mode d'emploi et s'y conformer strictement. Au moyen d'un aspirateur et de l'accessoire appropriè, enlever le maximum de saletés de la moquette. Appliquer la mousse en suivant les instructions du fabricant ensuite frotter en formant des cercles qui se chevauchent. Ne pas ajouter d'eau. Ces produits agissent mieux lorsque la moquette reste aussi sèche que possible.
ZE050C1-AU Nettoyer les ceintures de sécuritéPour nettoyer les ceintures de sécurité, utiliser un chiffon ou une éponge avec un savon ou un détergent doux et de l'eau chaude. Ne pas appliquer de détergents puissants, de produits colorants ou blanchissant ou de substances abrasives sur les sangles, car ces produits pourraient affaiblir la résistance du tissu.Au cours du nettoyage, inspecter les ceintures et rechercher toute trace de dommage : usure excessive, entailles, effilochage, etc., et les remplacer si nécessaire. ZE050D1-AU Nettoyer les vitresPour nettoyer les vitres de la voiture, vous pouvez utiliser le même produit que pour celles de la maison. Toutefois, en nettoyant la lunette arrière du côté intérieur, prendre soin de ne pas endommager les fils du système de dégivrage. ZE050E1-AU Des questions?Pour toute question concernant l'entretien de votre voiture, vous pouvez vous adresser à votre distributeur Hyundai.
YF050F1-AU Entretien du cuir de revêtement (Si posé) Dans des conditions normales d'utilisation, le cuir de revêtement prend la poussière et les impuretés comme n'importe quel autre type de revêtement. Ces saletés doivent être éliminées par un nettoyage approprié, si non elles risquent de s'incruster dans la surface du cuir et ainsi d'en altérer le lustre.Les cuirs fins réclament des soins réguliers. Ces soins ne sont pas très élaborés, mais consistent entre autres en un nettoyage chaque fois que cela s'avère nécessaire. Lavés à l'eau savonneuse, les cuirs conserveront leur lustre et leur beauté du premier jour pendant de nombreuses années. Savonnez vigoureusement le cuir à l'aide d'une étamine imbibée d'une mousse de savon à base de savon doux et d'eau tiède. Nettoyez-le ensuite avec un torchon légèrement humide et séchez-le avec un chif- fon doux. Nettoyez le cuir de la sorte chaque fois qu'il est sale.Au cours du processus de tannage, le cuir a été imprégné de suffisamment d'huile pour ne plus en avoir besoin pendant toute sa durée de vie. Toute application d'huile sur la surface finie du cuir risque donc de causer plus de tort que de bien. Ne jamais utilliser de vernis ou de cire pour meubles sur le cuir.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5-1
ZF010A1-AU
5. LA CLE D'UN
FONCTIONNE- MENT OPTIMAL Instructions pour l'entretien du véhicule

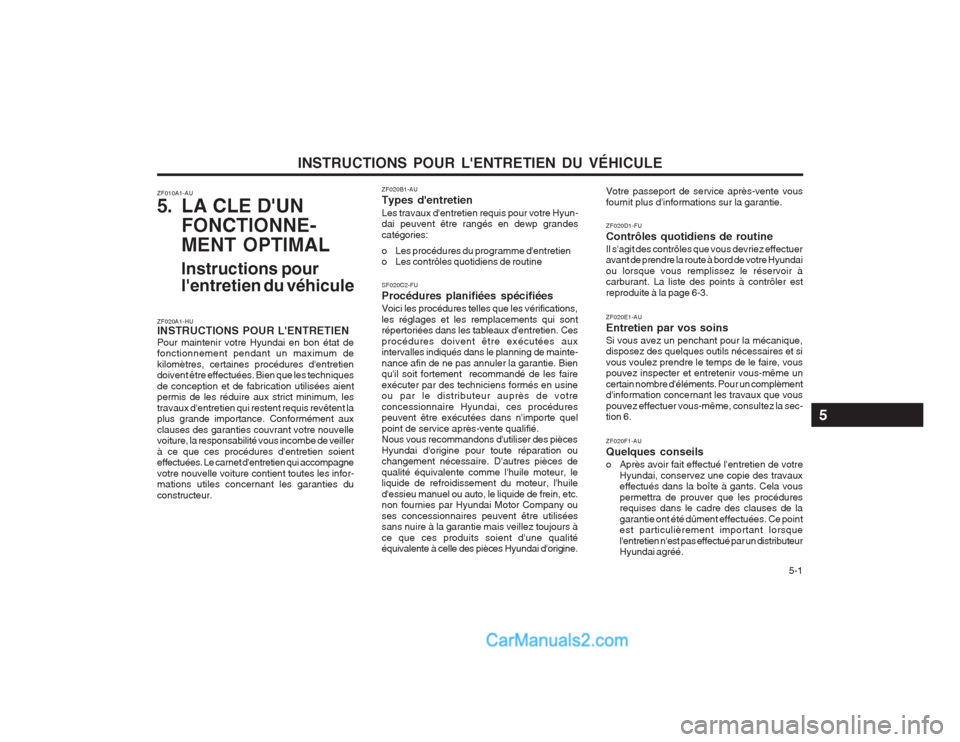

ZF020A1-HU INSTRUCTIONS POUR L'ENTRETIEN Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certaines procédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabrication utilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtent la plus grande importance. Conformément aux clauses des garanties couvrant votre nouvelle voiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnet d'entretien qui accompagne votre nouvelle voiture contient toutes les infor- mations utiles concernant les garanties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour votre Hyun- dai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme d'entretien
o Les contrôles quotidiens de routine SF020C2-FU Procédures planifiées spécifiéesVoici les procédures telles que les vérifications, les réglages et les remplacements qui sont répertoriées dans les tableaux d'entretien. Ces procédures doivent être exécutées aux intervalles indiqués dans le planning de mainte- nance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter par des techniciens formés en usine ou par le distributeur auprès de votre concessionnaire Hyundai, ces procédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser des pièces Hyundai d'origine pour toute réparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide de refroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par Hyundai Motor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie mais veillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine.Votre passeport de service après-vente vous fournit plus d'informations sur la garantie. ZF020D1-FU Contrôles quotidiens de routineIl s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsque vous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-3. ZF020E1-AU Entretien par vos soinsSi vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vous pouvez inspecter et entretenir vous-même un certain nombre d'éléments. Pour un complèment d'information concernant les travaux que vous pouvez effectuer vous-même, consultez la sec- tion 6. ZF020F1-AU Quelques conseils
o Après avoir fait effectué l'entretien de votre
Hyundai, conservez une copie des travaux effectués dans la boîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadre des clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsque l'entretien n'est pas effectué par un distributeur Hyundai agréé.
5

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5-2

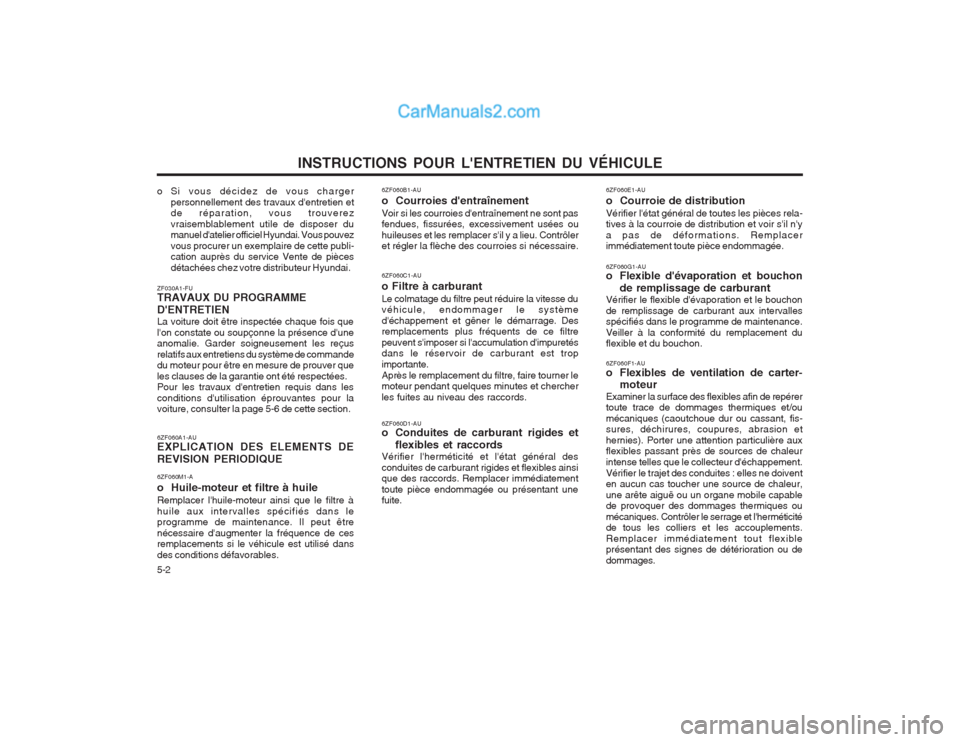

6ZF060A1-AU EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE 6ZF060M1-A o Huile-moteur et filtre à huileRemplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance. Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des conditions défavorables. 6ZF060B1-AU o Courroies d'entraînementVoir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses et les remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire. 6ZF060C1-AU o Filtre à carburantLe colmatage du filtre peut réduire la vitesse du véhicule, endommager le système d'échappement et gêner le démarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretés dans le réservoir de carburant est trop importante.Après le remplacement du filtre, faire tourner le moteur pendant quelques minutes et chercher les fuites au niveau des raccords. 6ZF060D1-AU
o Conduites de carburant rigides et
flexibles et raccords
Vérifier l'herméticité et l'état général des conduites de carburant rigides et flexibles ainsi que des raccords. Remplacer immédiatement toute pièce endommagée ou présentant une fuite. 6ZF060E1-AU o Courroie de distributionVérifier l'état général de toutes les pièces rela- tives à la courroie de distribution et voir s'il n'y a pas de déformations. Remplacer immédiatement toute pièce endommagée. 6ZF060G1-AU
o Flexible d'évaporation et bouchon
de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller à la conformité du remplacement du flexible et du bouchon. 6ZF060F1-AU
o Flexibles de ventilation de carter-
moteur
Examiner la surface des flexibles afin de repérertoute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fis- sures, déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant près de sources de chaleur intense telles que le collecteur d'échappement.Vérifier le trajet des conduites : elles ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ou un organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrage et l'herméticité de tous les colliers et les accouplements. Remplacer immédiatement tout flexible présentant des signes de détérioration ou de dommages.
o Si vous décidez de vous charger
personnellement des travaux d'entretien et de réparation, vous trouverez vraisemblablement utile de disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous procurer un exemplaire de cette publi- cation auprès du service Vente de pièces détachées chez votre distributeur Hyundai.
ZF030A1-FU TRAVAUX DU PROGRAMME D'ENTRETIEN La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Garder soigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure de prouver que les clauses de la garantie ont été respectées. Pour les travaux d'entretien requis dans les conditions d'utilisation éprouvantes pour la voiture, consulter la page 5-6 de cette section.

ENTRETIEN PAR VOS SOINS 6-5
Si le niveau d'huile est proche ou sous le repère "L", ajouter de l'huile jusqu'à ce que le niveau corresponde au repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter
d'huile en le tournant dans le sens inverse des aiguilles d'une montre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repère supérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'une montre.

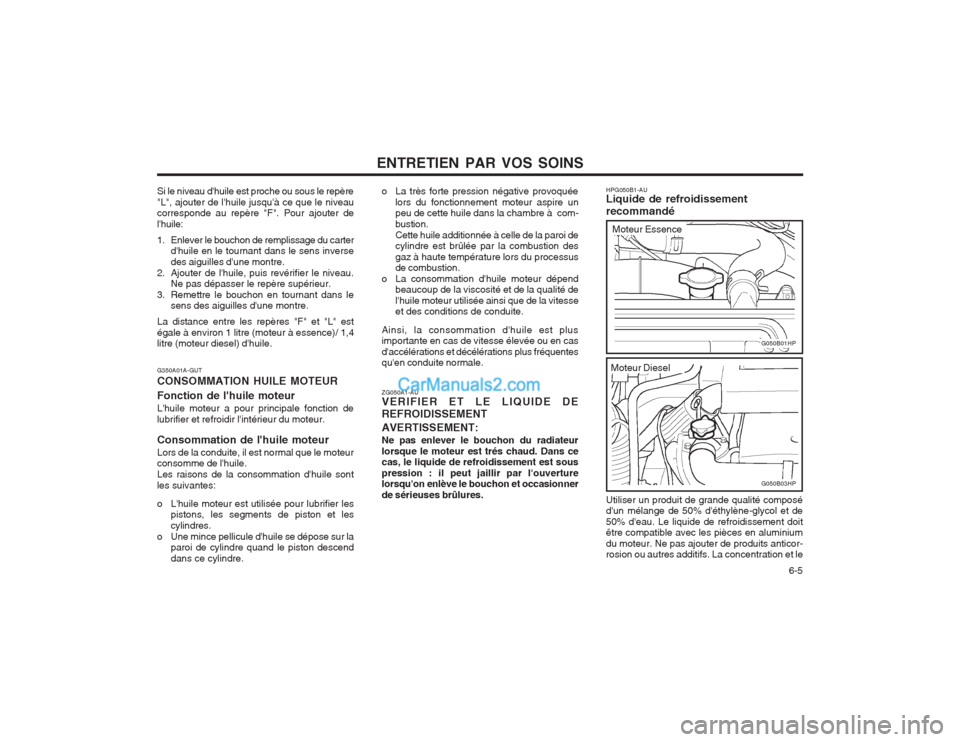

La distance entre les repères "F" et "L" estégale à environ 1 litre (moteur à essence)/ 1,4 litre (moteur diesel) d'huile. G350A01A-GUT CONSOMMATION HUILE MOTEUR Fonction de l'huile moteur L'huile moteur a pour principale fonction de lubrifier et refroidir l'intérieur du moteur. Consommation de l'huile moteur Lors de la conduite, il est normal que le moteur consomme de l'huile. Les raisons de la consommation d'huile sontles suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segments de piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindre quand le piston descenddans ce cylindre. ZG050A1-AU VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT AVERTISSEMENT: Ne pas enlever le bouchon du radiateur lorsque le moteur est trés chaud. Dans ce cas, le liquide de refroidissement est sous pression : il peut jaillir par l'ouverture lorsqu'on enlève le bouchon et occasionner de sérieuses brûlures. HPG050B1-AU Liquide de refroidissement recommandé
G050B01HP
Moteur Essence
Utiliser un produit de grande qualité composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Le liquide de refroidissement doit être compatible avec les pièces en aluminium du moteur. Ne pas ajouter de produits anticor- rosion ou autres additifs. La concentration et le
G050B03HP
Moteur Diesel
o La très forte pression négative provoquée
lors du fonctionnement moteur aspire un peu de cette huile dans la chambre à com- bustion.Cette huile additionnée à celle de la paroi de cylindre est brûlée par la combustion des gaz à haute température lors du processus de combustion.
o La consommation d'huile moteur dépend beaucoup de la viscosité et de la qualité de l'huile moteur utilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'huile est plusimportante en cas de vitesse élevée ou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.

ENTRETIEN PAR VOS SOINS 6-15
G200B03YFondu
Bon

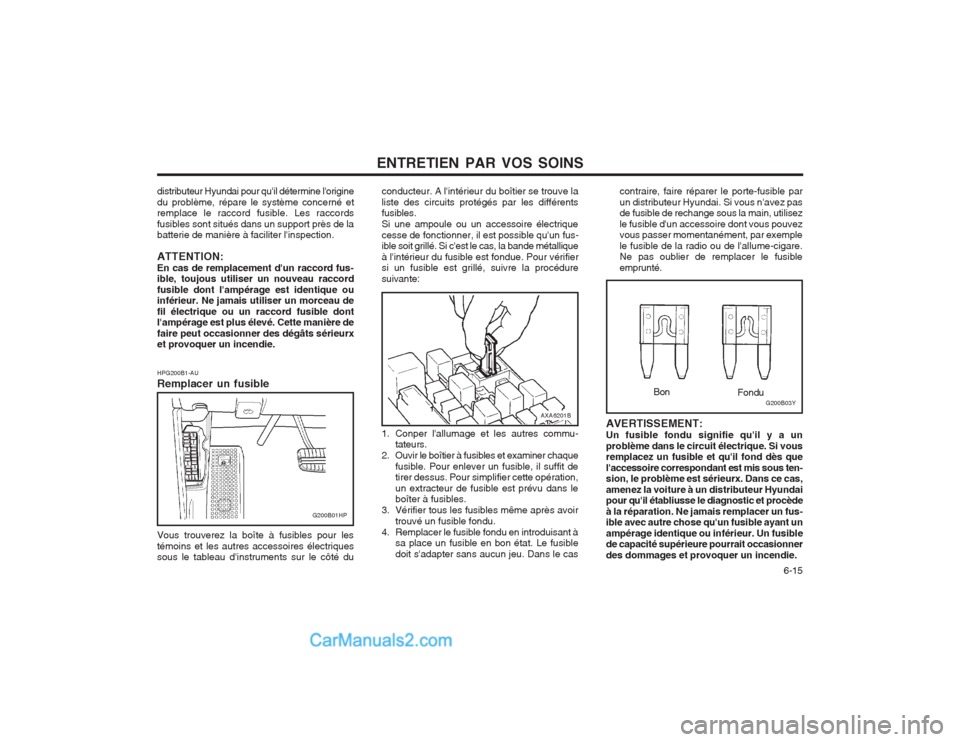

AVERTISSEMENT: Un fusible fondu signifie qu'il y a unproblème dans le circuit électrique. Si vous remplacez un fusible et qu'il fond dès que l'accessoire correspondant est mis sous ten- sion, le problème est sérieurx. Dans ce cas, amenez la voiture à un distributeur Hyundai pour qu'il établiusse le diagnostic et procède à la réparation. Ne jamais remplacer un fus- ible avec autre chose qu'un fusible ayant un ampérage identique ou inférieur. Un fusible de capacité supérieure pourrait occasionner des dommages et provoquer un incendie. contraire, faire réparer le porte-fusible parun distributeur Hyundai. Si vous n'avez pas de fusible de rechange sous la main, utilisez le fusible d'un accessoire dont vous pouvez vous passer momentanément, par exemple le fusible de la radio ou de l'allume-cigare. Ne pas oublier de remplacer le fusible emprunté.
AXA6201B
Vous trouverez la boîte à fusibles pour les témoins et les autres accessoires électriques sous le tableau d'instruments sur le côté du
HPG200B1-AU Remplacer un fusible
G200B01HP
distributeur Hyundai pour qu'il détermine l'origine du problème, répare le système concerné et remplace le raccord fusible. Les raccords fusibles sont situés dans un support près de la batterie de manière à faciliter l'inspection. ATTENTION: En cas de remplacement d'un raccord fus- ible, toujous utiliser un nouveau raccord fusible dont l'ampérage est identique ou inférieur. Ne jamais utiliser un morceau de fil électrique ou un raccord fusible dont l'ampérage est plus élevé. Cette manière de faire peut occasionner des dégâts sérieurx et provoquer un incendie.
conducteur. A l'intérieur du boîtier se trouve la liste des circuits protégés par les différents fusibles. Si une ampoule ou un accessoire électriquecesse de fonctionner, il est possible qu'un fus- ible soit grillé. Si c'est le cas, la bande métallique à l'intérieur du fusible est fondue. Pour vérifier si un fusible est grillé, suivre la procédure suivante:
1. Conper l'allumage et les autres commu-
tateurs.
2. Ouvir le boîtier à fusibles et examiner chaque
fusible. Pour enlever un fusible, il suffit de tirer dessus. Pour simplifier cette opération, un extracteur de fusible est prévu dans le boîter à fusibles.
3. Vérifier tous les fusibles même après avoir trouvé un fusible fondu.
4. Remplacer le fusible fondu en introduisant à sa place un fusible en bon état. Le fusible doit s'adapter sans aucun jeu. Dans le cas
