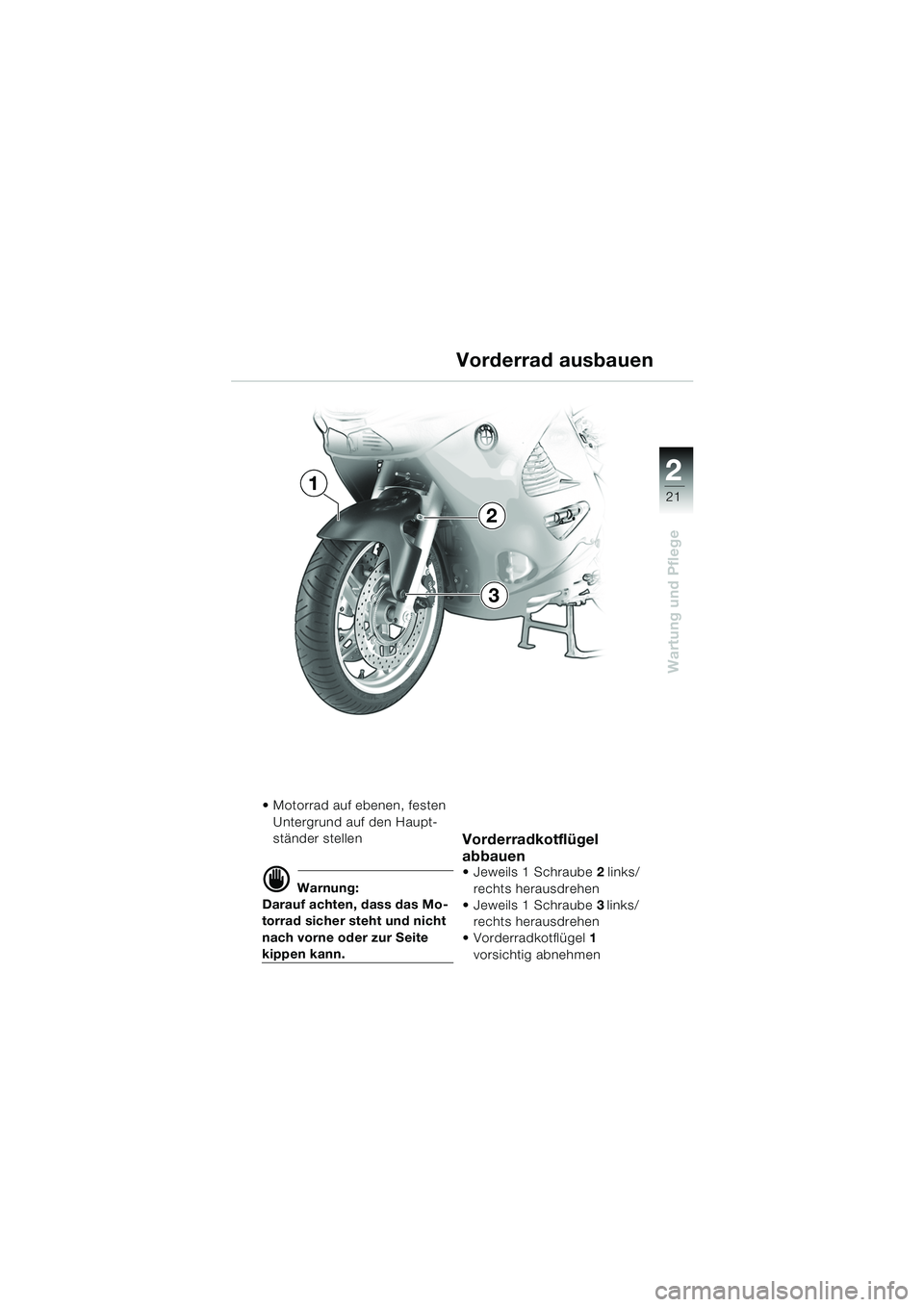

2004 BMW MOTORRAD K 1200 RS USB

21
Wartung und Pflege
2
 Motorrad auf ebenen, festen Untergrund auf den Haupt-
ständer stellen
d Warnung:
Darauf achten, dass das Mo-
torrad sicher steht und nicht
nach vorne oder zur Seite
kippen kann.
Vorderradkotflügel
abbauen
 Jeweils 1 Schraube 2 links/
rechts herausdrehen
 Jeweils 1 Schraube 3 links/
rechts herausdrehen
 Vorderradkotflügel 1
vorsichtig abnehmen
Vorderrad ausbauen
2
3
1
20k41bkd3.book Seite 21 Mittwoch, 26. Mai 2004 3:18 15

22
Wartung und Pflege
2
Bremssättel ausbauen
e Achtung:
Bremsleitungen, Bremsschei-
ben, Bremsbeläge und Felge
(ggf. abkleben) bei Ausbau
nicht beschädigen!
Beim Zurückdrücken der
Bremsbeläge und beim Abneh-
men der Bremssättel die Felge
nicht verkratzen (ggf. abkleben)!
ABS-Sensorkabel, ABS-Zahn-
kranz und ABS-Sensor nicht
beschädigen!
 Befestigungsschrauben 1 für
Bremssattel links/rechts her-
ausdrehen  Bremsbeläge durch leichte
Kippbewegungen der Brems-
sättel zurückdrücken
 Linken und rechten
Bremssattel 2 vorsichtig
abnehmen
e Achtung:
Um Beschädigungen am
Bremssattel und Montage-
schwierigkeiten zu vermeiden:
Handbremshebel bei ausge-
bauten Bremssätteln nicht
betätigen!
L Hinweis:
Bremsbeläge kontrollieren
(
b 34), ggf. erneuern lassen.
Vorderrad ausbauen
21
20k41bkd3.book Seite 22 Mittwoch, 26. Mai 2004 3:18 15

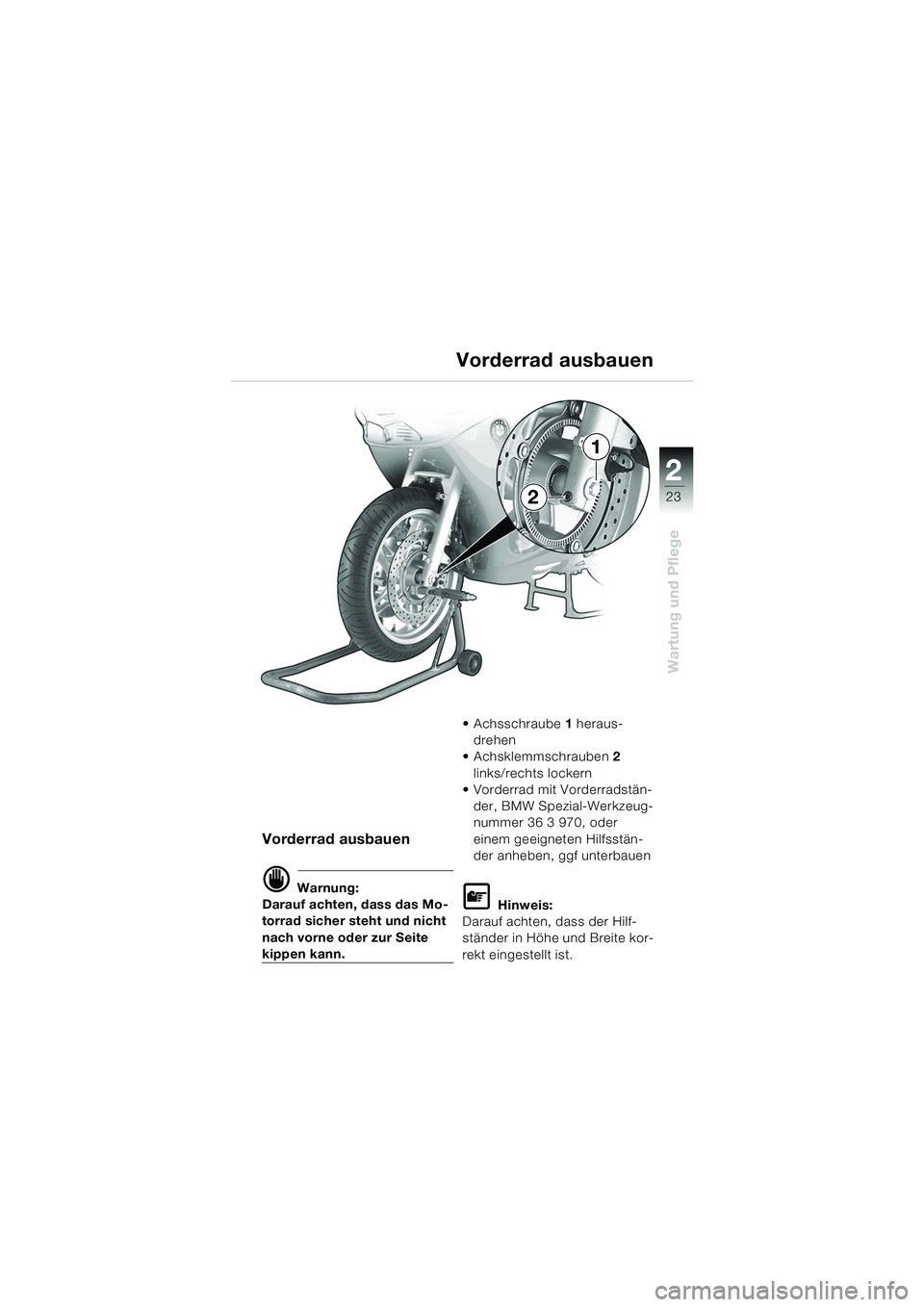

23
Wartung und Pflege
2
Vorderrad ausbauen
d Warnung:
Darauf achten, dass das Mo-
torrad sicher steht und nicht
nach vorne oder zur Seite
kippen kann.  Achsschraube
1 heraus-
drehen
 Achsklemmschrauben 2
links/rechts lockern
 Vorderrad mit Vorderradstän-
der, BMW Spezial-Werkzeug-
nummer 36 3 970, oder
einem geeigneten Hilfsstän-
der anheben, ggf unterbauen
L Hinweis:
Darauf achten, dass der Hilf-
ständer in Höhe und Breite kor-
rekt eingestellt ist.
Vorderrad ausbauen
1
2
20k41bkd3.book Seite 23 Mittwoch, 26. Mai 2004 3:18 15

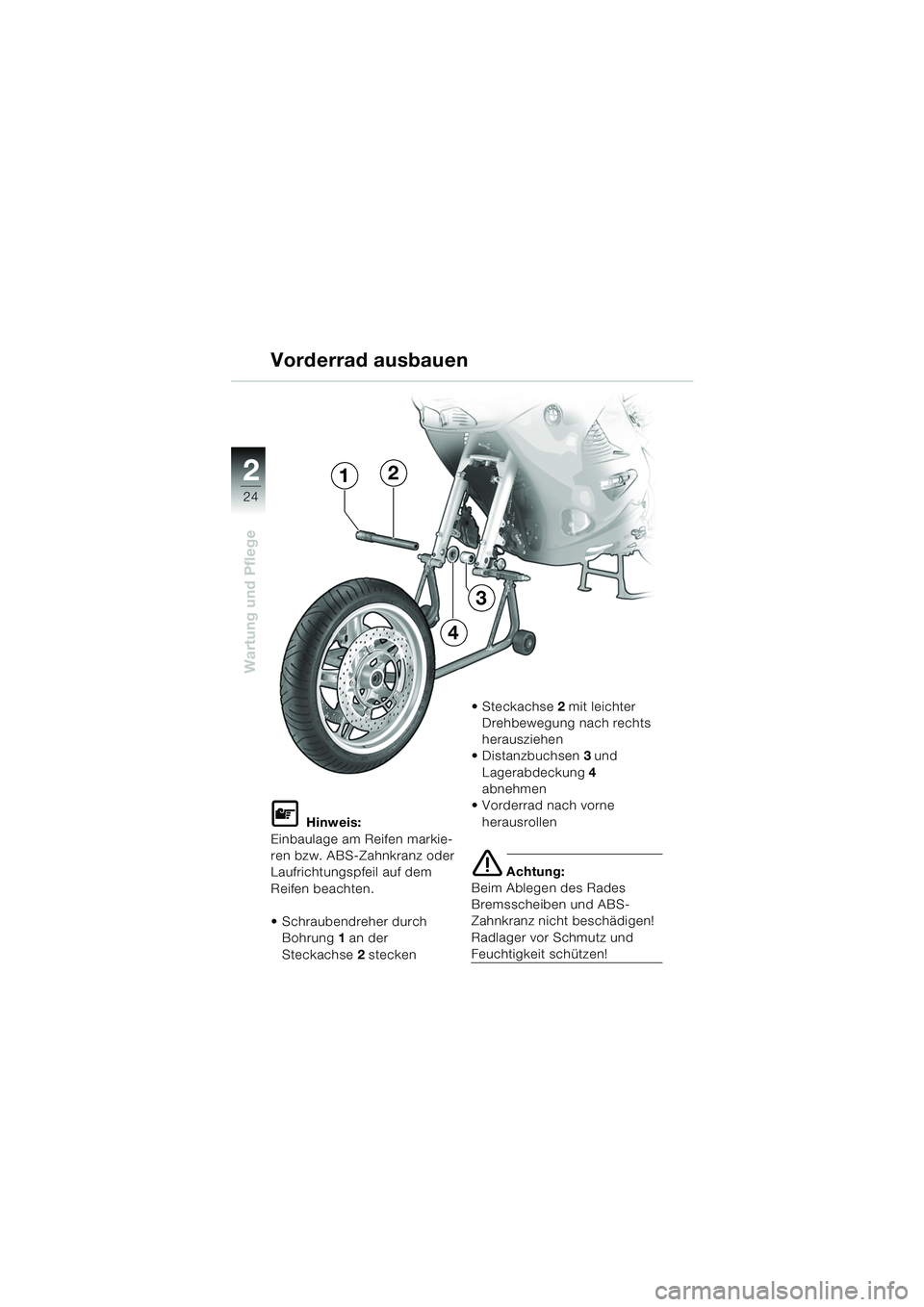

24
Wartung und Pflege
2
L Hinweis:
Einbaulage am Reifen markie-
ren bzw. ABS-Zahnkranz oder
Laufrichtungspfeil auf dem
Reifen beachten.
 Schraubendreher durch Bohrung 1 an der
Steckachse 2 stecken Steckachse
2 mit leichter
Drehbewegung nach rechts
herausziehen
Distanzbuchsen 3 und
Lagerabdeckung 4
abnehmen
 Vorderrad nach vorne
herausrollen
e Achtung:
Beim Ablegen des Rades
Bremsscheiben und ABS-
Zahnkranz nicht beschädigen!
Radlager vor Schmutz und
Feuchtigkeit schützen!
Vorderrad ausbauen
3
1
4
2
20k41bkd3.book Seite 24 Mittwoch, 26. Mai 2004 3:18 15

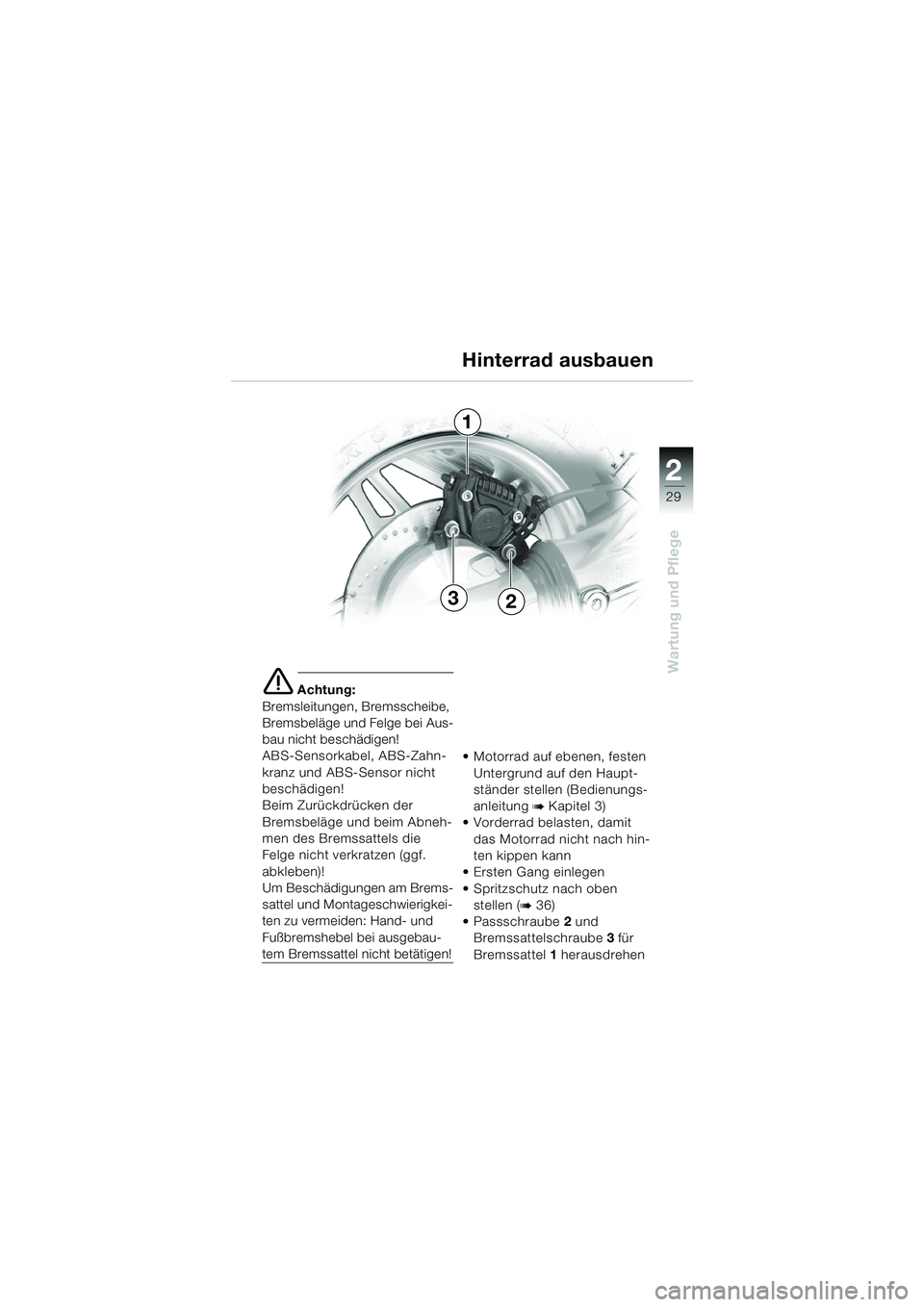

29
Wartung und Pflege
2
e Achtung:
Bremsleitungen, Bremsscheibe,
Bremsbeläge und Felge bei Aus-
bau nicht beschädigen!
ABS-Sensorkabel, ABS-Zahn-
kranz und ABS-Sensor nicht
beschädigen!
Beim Zurückdrücken der
Bremsbeläge und beim Abneh-
men des Bremssattels die
Felge nicht verkratzen (ggf.
abkleben)!
Um Beschädigungen am Brems-
sattel und Montageschwierigkei-
ten zu vermeiden: Hand- und
Fußbremshebel bei ausgebau-
tem Bremssattel nicht betätigen!  Motorrad auf ebenen, festen
Untergrund auf den Haupt-
ständer stellen (Bedienungs-
anleitung
b Kapitel 3)
 Vorderrad belasten, damit
das Motorrad nicht nach hin-
ten kippen kann
 Ersten Gang einlegen
 Spritzschutz nach oben stellen (
b 36)
 Passschraube 2 und
Bremssattelschraube 3 für
Bremssattel 1 herausdrehen
Hinterrad ausbauen
1
32
20k41bkd3.book Seite 29 Mittwoch, 26. Mai 2004 3:18 15

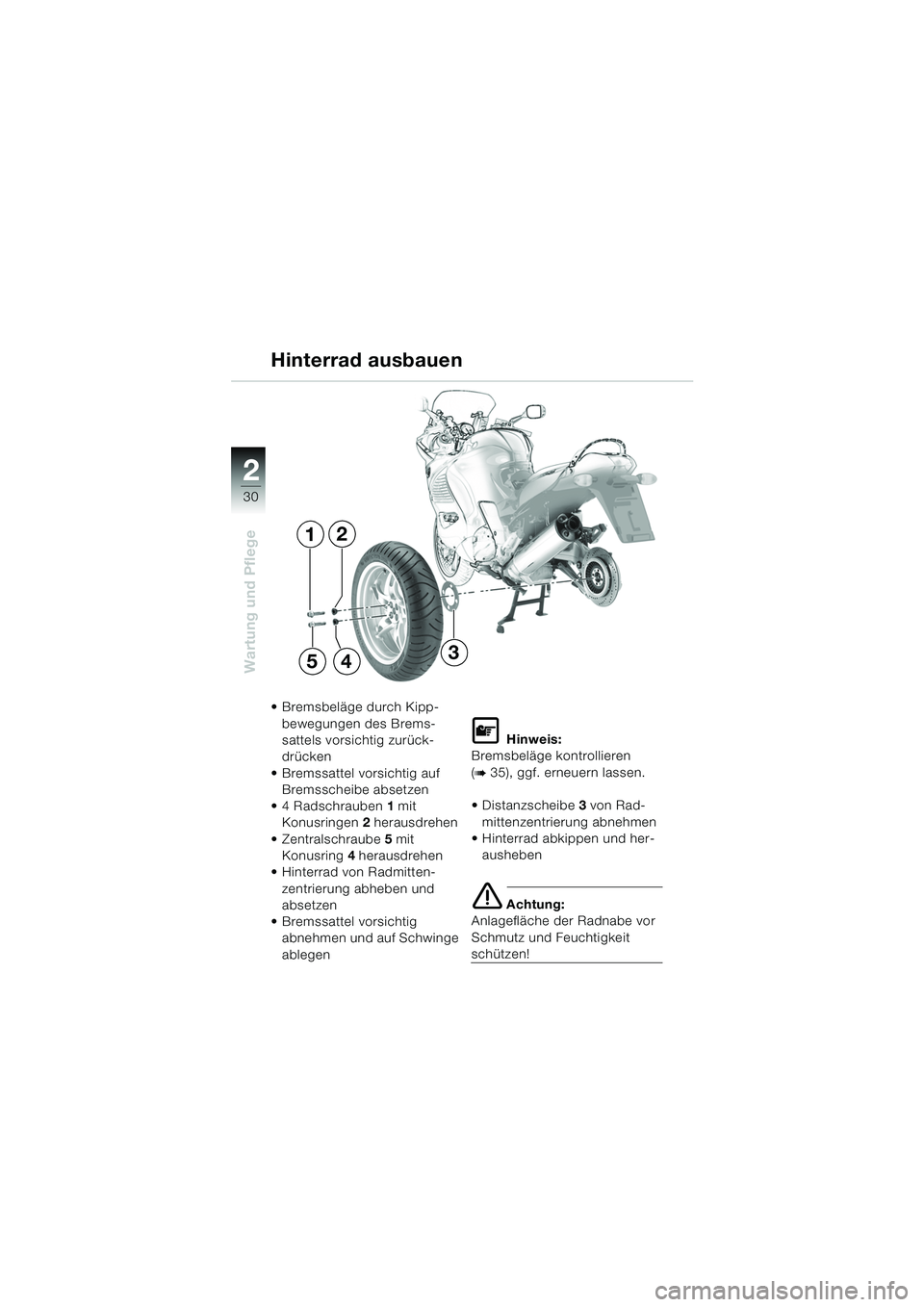

30
Wartung und Pflege
2
Hinterrad ausbauen
 Bremsbeläge durch Kipp-bewegungen des Brems-
sattels vorsichtig zurück-
drücken
 Bremssattel vorsichtig auf Bremsscheibe absetzen
4 Radschrauben 1 mit
Konusringen 2 herausdrehen
Zentralschraube 5 mit
Konusring 4 herausdrehen
 Hinterrad von Radmitten-
zentrierung abheben und
absetzen
 Bremssattel vorsichtig abnehmen und auf Schwinge
ablegen
L Hinweis:
Bremsbeläge kontrollieren
(
b 35), ggf. erneuern lassen.
Distanzscheibe 3 von Rad-
mittenzentrierung abnehmen
 Hinterrad abkippen und her-
ausheben
e Achtung:
Anlagefläche der Radnabe vor
Schmutz und Feuchtigkeit
schützen!
1
5
2
43
20k41bkd3.book Seite 30 Mittwoch, 26. Mai 2004 3:18 15

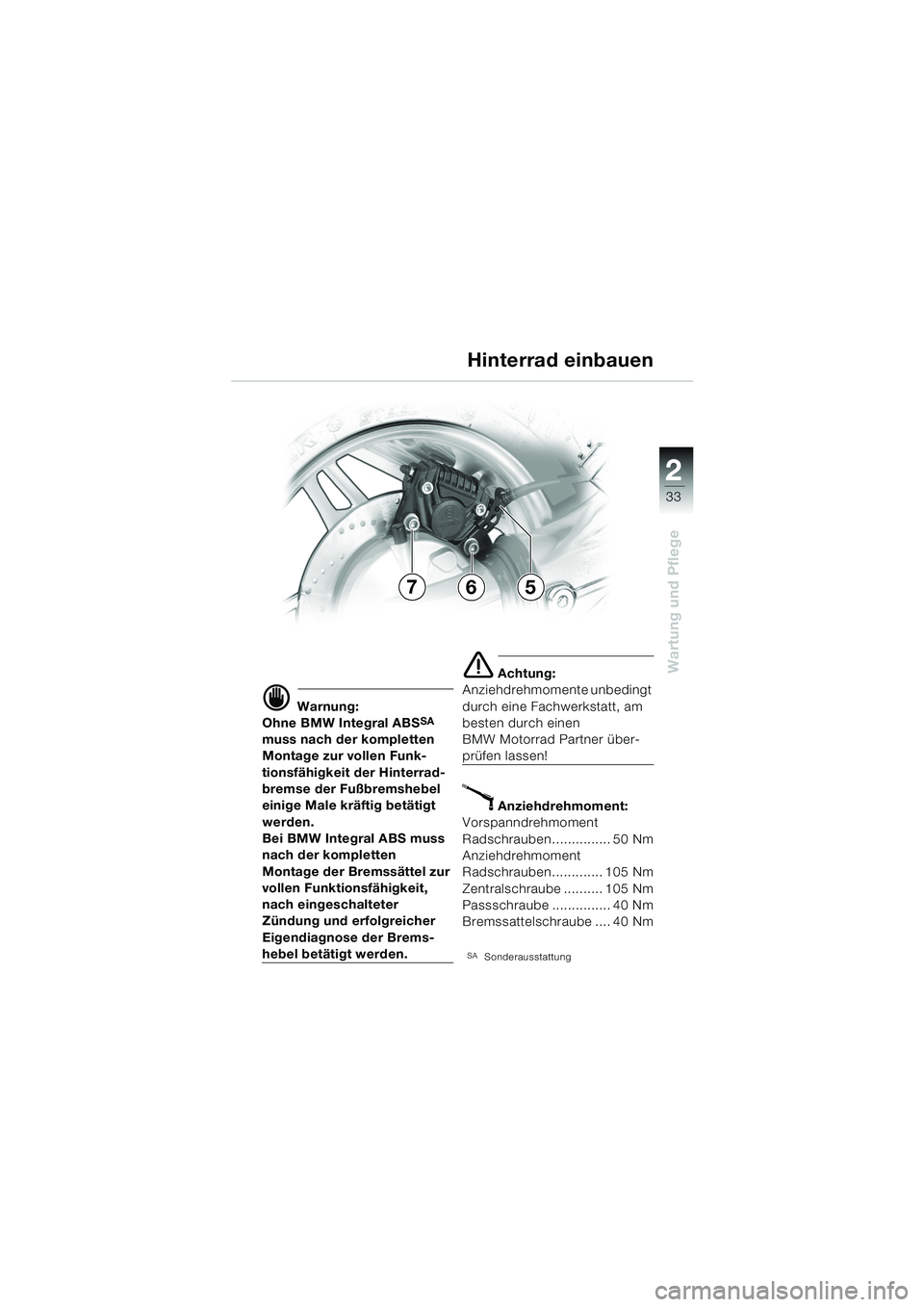

33
Wartung und Pflege
2
d Warnung:
Ohne BMW Integral ABSSA
muss nach der kompletten
Montage zur vollen Funk-
tionsfähigkeit der Hinterrad-
bremse der Fußbremshebel
einige Male kräftig betätigt
werden.
Bei BMW Integral ABS muss
nach der kompletten
Montage der Bremssättel zur
vollen Funktionsfähigkeit,
nach eingeschalteter
Zündung und erfolgreicher
Eigendiagnose der Brems-
hebel betätigt werden.
e Achtung:
Anziehdrehmomente unbedingt
durch eine Fachwerkstatt, am
besten durch einen
BMW Motorrad Partner über-
prüfen lassen!
X Anziehdrehmoment:
Vorspanndrehmoment
Radschrauben............... 50 Nm
Anziehdrehmoment
Radschrauben............. 105 Nm
Zentralschraube .......... 105 Nm
Passschraube ............... 40 Nm
Bremssattelschraube .... 40 Nm
SASonderausstattung
Hinterrad einbauen
576
20k41bkd3.book Seite 33 Mittwoch, 26. Mai 2004 3:18 15

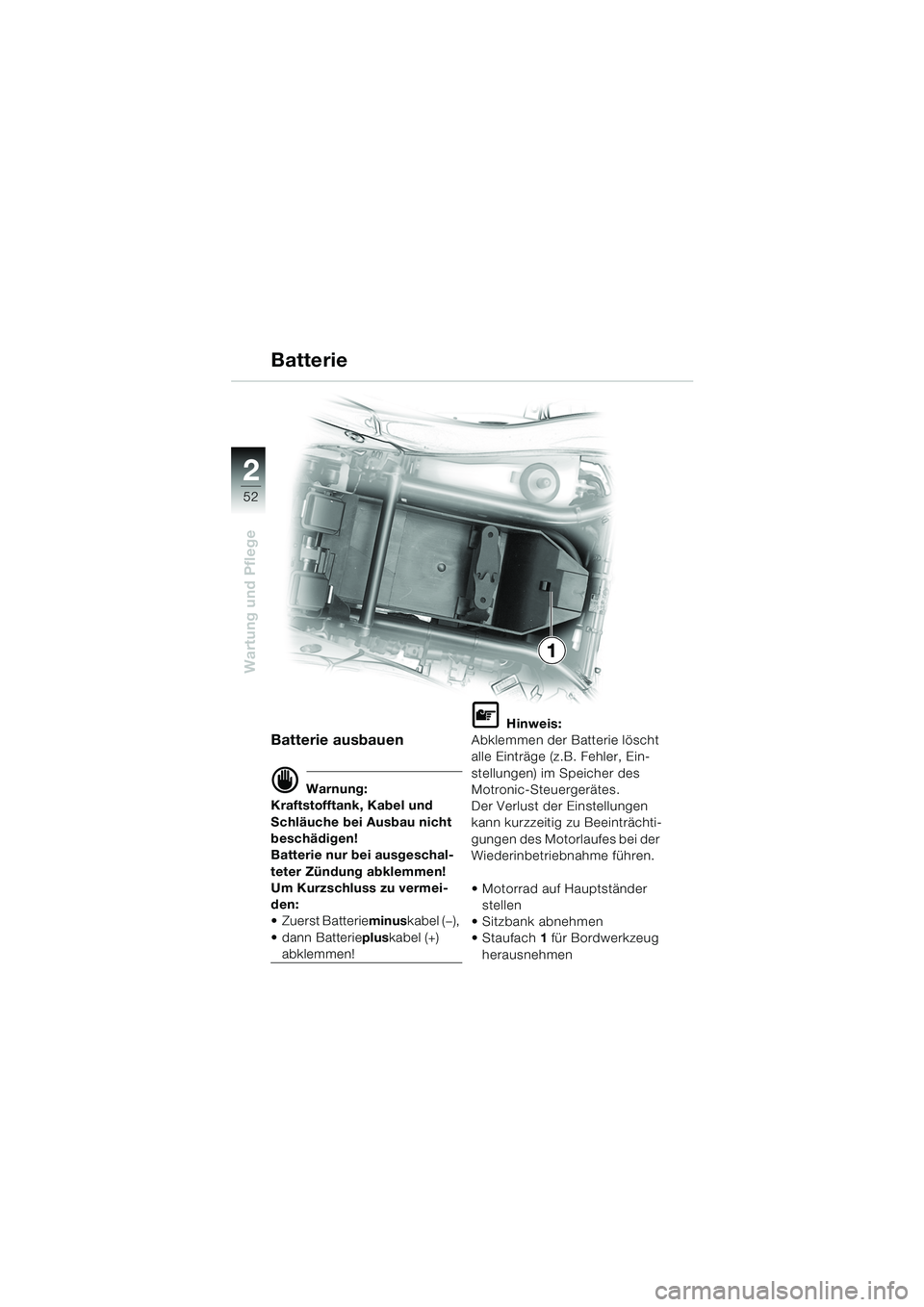

52
Wartung und Pflege
2
Batterie ausbauen
d Warnung:
Kraftstofftank, Kabel und
Schläuche bei Ausbau nicht
beschädigen!
Batterie nur bei ausgeschal-
teter Zündung abklemmen!
Um Kurzschluss zu vermei-
den:
Zuerst Batterie minuskabel (—),
dann Batterie pluskabel (+)
abklemmen!
L Hinweis:
Abklemmen der Batterie löscht
alle Einträge (z.B. Fehler, Ein-
stellungen) im Speicher des
Motronic-Steuergerätes.
Der Verlust der Einstellungen
kann kurzzeitig zu Beeinträchti-
gungen des Motorlaufes bei der
Wiederinbetriebnahme führen.
 Motorrad auf Hauptständer stellen
 Sitzbank abnehmen
Staufach 1 für Bordwerkzeug
herausnehmen
Batterie
1
20k41bkd3.book Seite 52 Mittwoch, 26. Mai 2004 3:18 15
