PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DW000080
WAARSCHUWING
_
De banden op de voor- en achter-
wielen horen van hetzelfde merk en
dezelfde constructie te zijn, anders
is het weggedrag van de motor mo-
gelijk niet normaal.
Na uitgebreide testen zijn alleen de
hieronder vermelde banden voor
dit model goedgekeurd door
Yamaha Motor Co., Ltd.
Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo het
weglekken van luchtdruk te voorko-
men.
Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
_
CE-10D
CE-14DDAU00684
WAARSCHUWING
_ Deze motorfiets is uitgerust met specia-
le banden die geschikt voor zeer hoge
rijsnelheden. Let op het volgende om
deze banden zo effectief mogelijk te
kunnen gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.
Gloednieuwe banden bieden op
sommige typen wegdek relatief
weinig grip totdat ze zijn
“ingereden”. Het is dan ook ver-
standig de eerste 100 km nadat een
nieuwe band is aangebracht rustig
te blijven rijden en pas daarna de
rijsnelheid te verhogen.
Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.
Pas de bandspanning steeds aan
volgens de rijomstandigheden.
_
VOOR
Merk Maat Model
Michelin
120/70 ZR17 M/C (58W)
Pilot SPORT E
Dunlop
120/70 ZR17 M/C (58W)
D208FL
ACHTER
Merk Maat Model
Michelin
190/50 ZR17 M/C (73W)
Pilot SPORT
Dunlop
190/50 ZR17 M/C (73W)
D208L
VOOR EN ACHTER
Bandventiel TR412
Luchtventielbuis #9000A (origineel)
U5PWD1.book Page 23 Tuesday, July 16, 2002 9:15 AM
Page 109 of 120

SPECIFICATIES
8-2
8
Capaciteit van het koelsysteem
(totale hoeveelheid)
2,45 L
LuchtfilterPapierfilter met oliecoating
Brandstof
Type UITSLUITEND LOODVRIJE
SUPERBENZINE
Inhoud brandstoftank 17 L
Nog overgebleven hoeveelheid
zodra het waarschuwings-
lampje brandstofniveau aan
gaat 3,3 L
Elektronische brandstofinjectie
ModelINP-731/4
Fabrikant NIPPON INJECTOR
Bougies
Fabrikant/model NGK / CR9EIA 9 of
DENSO / IU27D
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,581
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 2,688Aantal tanden kettingtandwie-
len (voor/achter) 16/43
Type overbrenging Konstante aangrijping,
6 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1e 2,500
2e 1,842
3e 1,500
4e 1,333
5e 1,200
6e 1,115
Chassis
Type frame Ruitvormig
Casterhoek 24°
Spoorbreedte 103 mm
Banden
Voor
Model Zonder binnenband
Bandenmaat 120/70 ZR17 M/C (58W)
Fabrikant/model Michelin / Pilot SPORT E
Dunlop / D208FL
U5PWD1.book Page 2 Tuesday, July 16, 2002 9:15 AM
Page 110 of 120

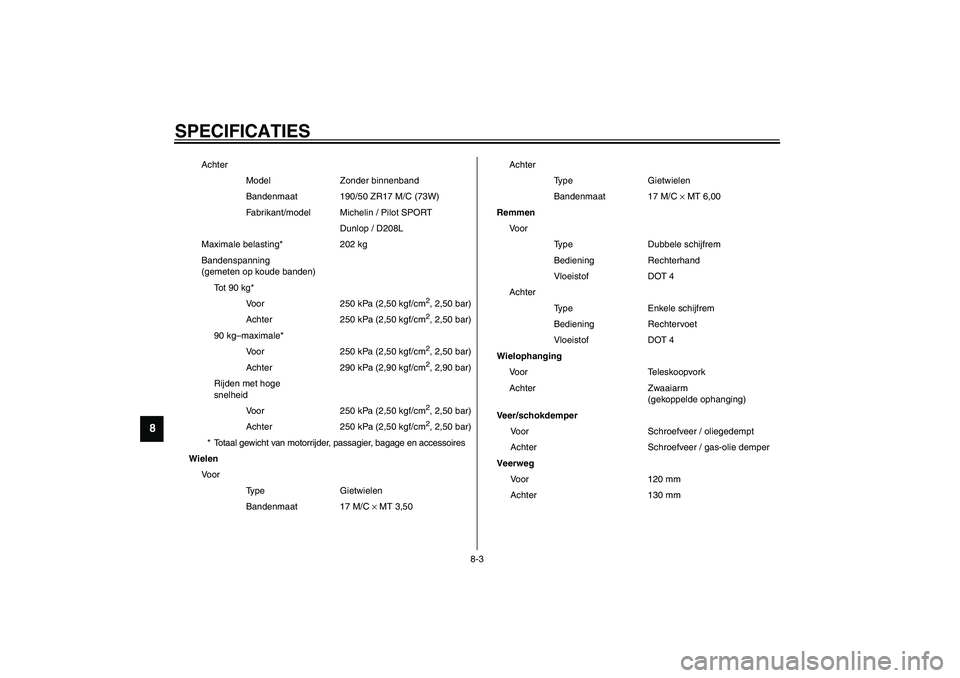

SPECIFICATIES
8-3
8
Achter
Model Zonder binnenband
Bandenmaat 190/50 ZR17 M/C (73W)
Fabrikant/model Michelin / Pilot SPORT
Dunlop / D208L
Maximale belasting* 202 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge
snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
* Totaal gewicht van motorrijder, passagier, bagage en accessoires
Wielen
Vo o r
Type Gietwielen
Bandenmaat 17 M/C × MT 3,50Achter
Type Gietwielen
Bandenmaat 17 M/C × MT 6,00
Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekoppelde ophanging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
