2003 YAMAHA YZ85 Owners Manual

4 - 34
ENG
ARBRE DE KICK ET ARBRE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’arbre de kick et du pignon de renvoi de kick
2 Dépose de l’arbre de sélecteur et du levier de butée
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ARBRE DE KICK
ET DE L’ARBRE DE SELEC-
TEUR
1 Pignon de renvoi de kick 1
2 Ensemble arbre de kick 1 Se reporter à “POINTS DE DEPOSE”.
3Pédale de changement de vitesse 1
4 Arbre de sélecteur 1
5 Ensemble levier de butée1
6 Ressort de torsion 1
7Circlip 1
8 Rondelle 1
9 Levier de butée1
10 Collerette 1
1
2
KICKSTARTER UND KICKSTARTERWELLE
Demontage-Arbeiten:
1 Kickstarterwelle und -Zwischenzahnrad ausbauen
2 Schaltwelle und Rastenhebel ausbauen
Demontage-Arbeiten
Reihen-
folgeBauteil Anz. Bemerkungen
KICKSTARTER UND KICK-
STARTERWELLE AUSBAUEN
1 Kickstarter-Zwischenzahnrad 1
2 Kickstarterwelle (komplett) 1 Siehe unter “DEMONTAG-ARBEITEN”.
3Fußschalthebel 1
4 Schaltwelle 1
5 Rastenhebelmontage 1
6 Torsionsfeder 1
7 Sicherungsring 1
8 Scheibe 1
9 Rastenhebel 1
10 Hülse 1
1
2
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

4 - 35
ENG
REMOVAL POINTS
Primary drive gear
1. Loosen:

Nut (primary drive gear) 1
NOTE:
Place an aluminum plate a between the teeth
of the primary drive gear 2 and driven gear
3.
5PA40980
Kick shaft assembly
1. Remove:

Kick shaft assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
5PA40990
INSPECTION
Kick shaft and kick gear
1. Check:

Kick gear smooth movement
Unsmooth movement → Replace.
2. Inspect:

Kick shaft 1
Wear/damage → Replace.
5PA41000
Kick gear, kick idle gear
1. Inspect:

Kick gear 1

Kick idle gear 2

Gear teeth a
Wear/damage → Replace.
5PA41010
Kick gear clip
1. Measure:

Kick clip friction force
Out of specification → Replace.
Use a spring gauge 1.
Kick clip friction force:
0.6 ~ 1.5 kg (1.3 ~ 3.3 lb)
5PA41020
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR

4 - 35
ENG
POINTS DE DEPOSE
Pignon de transmission primaire
1. Desserrer:

Ecrou (pignon de transmission primaire) 1
N.B.:
Placer une plaque d’aluminium a entre les dents
du pignon d’entraînement primaire 2 et le pignon
mené 3.
Ensemble arbre de kick
1. Déposer:

Ensemble arbre de kick 1
N.B.:
Décrocher le ressort de torsion 2 de l’orifice a
sur le carter.
CONTROLE
Arbre de kick et pignon de kick
1. Contrôler:

Bon fonctionnement du kick
Mouvement irrégulier → Remplacer.
2. Contrôler:

Arbre de kick 1
Usure/endommagement → Remplacer.
Pignon de kick, pignon de renvoi de kick
1. Contrôler:

Pignon de kick 1

Pignon de renvoi de kick 2

Dents du pignon a
Usure/endommagement → Remplacer.
Agrafe du pignon de kick
1. Mesurer:

Force de friction de l’agrafe de kick
Hors spécifications → Remplacer.
Utiliser une jauge à ressort 1.
Force de friction de l’agrafe de kick:
0,6 à 1,5 kg (1,3 à 3,3 lb)
DEMONTAGE-ARBEITEN
Primärantriebszahnrad
1. Lockern:

Mutter (Primärantriebszahnrad) 1
HINWEIS:
Aluminiumscheibe a zwischen den Zähnen
des Primärantriebszahnrades 2 und des Pri-
märabtriebszahnrads 3 anbringen.
Kickstarterwelle zusammenbauen
1. Demontieren:

Kickstarterwelle zusammenbauen 1
HINWEIS:
Torsionsfeder 2 aus der Bohrung a im Kur-
belgehäuse aushaken.
PRÜFUNG
Kickstarterwelle und Kickstarterzahnrad
1. Kontrollieren:

Beweglichkeit des Kickstarterzahnrads
Schwergängig → erneuern.
2. Kontrollieren:

Kickstarterwelle 1
Verschleiß/Beschädigung → erneuern.
Kickstarterzahnrad, Kickstarter-Zwischen-
zahnrad
1. Kontrollieren:

Kickstarterzahnrad 1

Kickstarter-Zwischenzahnrad 2

Zähne a
Verschleiß/Beschädigung → erneuern.
Kickstarterzahnrad-Clip
1. Messen:

Kickfederreibung
Unvorschriftsmäßig → erneuern.
Federprüfgerät 1.
Kickfederreibung
0,6–1,5 kg
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

4 - 36
ENG
EC4B4400
Shift shaft
1. Inspect:

Shift shaft 1
Bend/damage → Replace.

Spring 2
Broken → Replace.
5PA41030
EC4B4500
Stopper lever
1. Inspect:

Stopper lever 1
Wear/damage → Replace.

Torsion spring 2
Broken → Replace.
5PA41040
EC484300
Primary drive gear and primary driven gear
1. Inspect:

Primary drive gear 1

Primary driven gear 2
Wear/damage → Replace.
5PA41050
ASSEMBLY AND INSTALLATION
Stopper lever assembly
1. Install:

Stopper lever 1

Washer 2

Circlip 3

Torsion spring 4
To collar 5.
NOTE:
Install the torsion spring with its shorter end a
aligning with the stopper b.
5PA41060
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR

4 - 36
ENG
Arbre de sélecteur
1. Contrôler:

Arbre de sélecteur 1
Déformation/endommagement → Remplacer.

Ressort 2
Cassé → Remplacer.
Levier de butée
1. Contrôler:

Levier de butée 1
Usure/endommagement → Remplacer.

Ressort de torsion 2
Cassé → Remplacer.
Pignon d’entraînement primaire et pignon mené
primaire
1. Contrôler:

Pignon d’entraînement primaire 1

Pignon mené primaire 2
Usure/endommagement → Remplacer.
ASSEMBLAGE ET MONTAGE
Ensemble levier de butée
1. Monter:

Levier de butée 1

Rondelle 2

Circlip 3

Ressort de torsion 4
sur la collerette 5.
N.B.:
Installer le ressort de torsion en alignant son extré-
mité la plus courte a avec la butée b.
Schaltwelle
1. Kontrollieren:

Schaltwelle 1
Verbiegung/Beschädigung → erneuern.

Feder 2
Gebrochen → erneuern.
Rastenhebel
1. Kontrollieren:

Rastenhebel 1
Verschleiß/Beschädigung → erneuern.

Torsionsfeder 2
Gebrochen → erneuern.
Primärantriebs- und -abtriebszahnrad
1. Kontrollieren:

Primärantriebszahnrad 1

Primärabtriebszahnrad 2
Verschleiß/Beschädigung → erneuern.
ZUSAMMENBAU UND MONTAGE
Rastenhebelmontage
1. Montieren:

Rastenhebel 1

Scheibe 2

Sicherungsring 3

Torsionsfeder 4
zur Distanzhülse 5.
HINWEIS:
Torsionsfeder mit dem kürzeren Ende a auf
den Anschlag b ausrichten.
ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

4 - 37
ENG
2. Install:

Stopper lever assembly 1
To shift shaft 2.
NOTE:
Apply the transmission oil on the stopper lever
assembly.
5PA41070
Shift shaft
1. Install:

Shift shaft 1
NOTE:

Apply transmission oil on the shift shaft.

When installing the shift shaft, align the stop-
per lever roller with the slot on segment.

When installing the shift shaft, make sure
that the torsion spring 2 is in the position as
shown.
5PA41080
5PA41090
2. Check:

Shift lever 1 position
Gaps a and b are not equal except in
neutral → Replace the shift shaft.
5PA41100
Kick shaft assembly
1. Install:

Kick gear 1

Washer 2

Torsion spring 3
To kick shaft 4.
NOTE:
Make sure the stopper a of the torsion spring
fits into the hole c in the other side of the
stopper b of the kick shaft.
5PA41110
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR

4 - 37
ENG
2. Monter:

Ensemble levier de butée 1
sur l’arbre de sélecteur 2.
N.B.:
Appliquer de l’huile de boîte de vitesses sur
l’ensemble levier de butée.
Arbre de sélecteur
1. Monter:

Arbre de sélecteur 1
N.B.:

Appliquer de l’huile de boîte de vitesses sur
l’arbre de sélecteur.

Pour monter l’arbre de sélecteur, aligner le rou-
leau du levier de butée avec la fente du segment.

En installant l’arbre de sélecteur, veiller à ce que
le ressort de torsion 2 soit placé comme illustré.
2. Contrôler:

Position du levier de sélecteur 1
Les écartements a et b ne sont pas égaux,
sauf au point mort → Remplacer l’arbre de
sélecteur.
Ensemble arbre de kick
1. Monter:

Pignon de kick 1

Rondelle 2

Ressort de torsion 3
sur l’arbre de sélecteur 4.
N.B.:
Veiller à ce que l’arrêt a du ressort de torsion
s’engage dans l’orifice c de l’autre côté de la
butée b de l’arbre de kick.2. Montieren:

Rastenhebel (komplett) 1
zur Schaltwelle 2.
HINWEIS:
Getriebeöl auf den Rastenhebel (komplett)
auftragen.
Schaltwelle
1. Montieren:

Schaltwelle 1
HINWEIS:

Getriebeöl auf die Schaltwelle auftragen.

Bei der Montage der Schaltwelle ist die
Rastenhebelrolle auf die Nut im Segment
auszurichten.

Bei der Montage der Schaltwelle muß die
Torsionsfeder 2 in der gezeigten Stellung
sein.
2. Kontrollieren:

Position des Schaltarms 1
Öffnungen a und b sind außer in der
Leerlaufstellung nicht gleich groß →
Schaltwelle ersetzen.
Kickstarterwelle (komplett)
1. Montieren:

Kickstarterzahnrad 1

Scheibe 2

Torsionsfeder 3
zur Kickstarterwelle 4.
HINWEIS:
Sicherstellen, daß der Anschlag a der Torsions-
feder in die Bohrung c auf der anderen Seite
des Anschlags b der Kickstarterwelle paßt. ARBRE DE KICK, ARBRE DE SELECTEUR ET PIGNON DE
TRANSMISSION PRIMAIRE
KICKSTARTER, KICKSTARTERWELLE UND
PRIMÄRANTRIEBSZAHNRAD

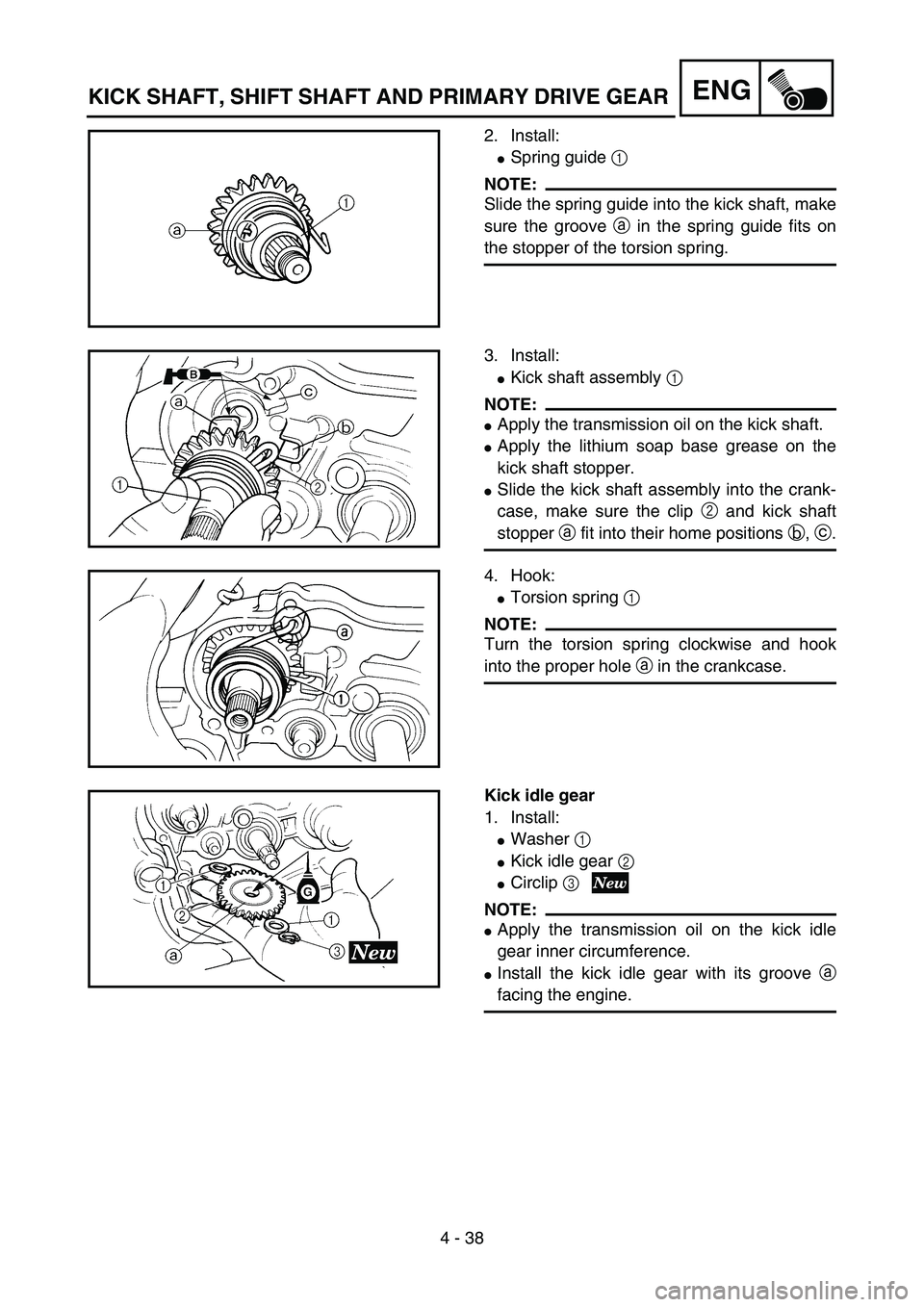

4 - 38
ENG
2. Install:

Spring guide 1
NOTE:
Slide the spring guide into the kick shaft, make
sure the groove a in the spring guide fits on
the stopper of the torsion spring.
5PA41120
3. Install:

Kick shaft assembly 1
NOTE:

Apply the transmission oil on the kick shaft.

Apply the lithium soap base grease on the
kick shaft stopper.

Slide the kick shaft assembly into the crank-
case, make sure the clip 2 and kick shaft
stopper a fit into their home positions b, c.5PA41130
4. Hook:

Torsion spring 1
NOTE:
Turn the torsion spring clockwise and hook
into the proper hole a in the crankcase.
5PA41140
Kick idle gear
1. Install:

Washer 1

Kick idle gear 2

Circlip 3
NOTE:

Apply the transmission oil on the kick idle
gear inner circumference.

Install the kick idle gear with its groove a
facing the engine.
5PA41150
KICK SHAFT, SHIFT SHAFT AND PRIMARY DRIVE GEAR
