2003 YAMAHA XJR 1300 Manuale de Empleo (in Spanish)

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

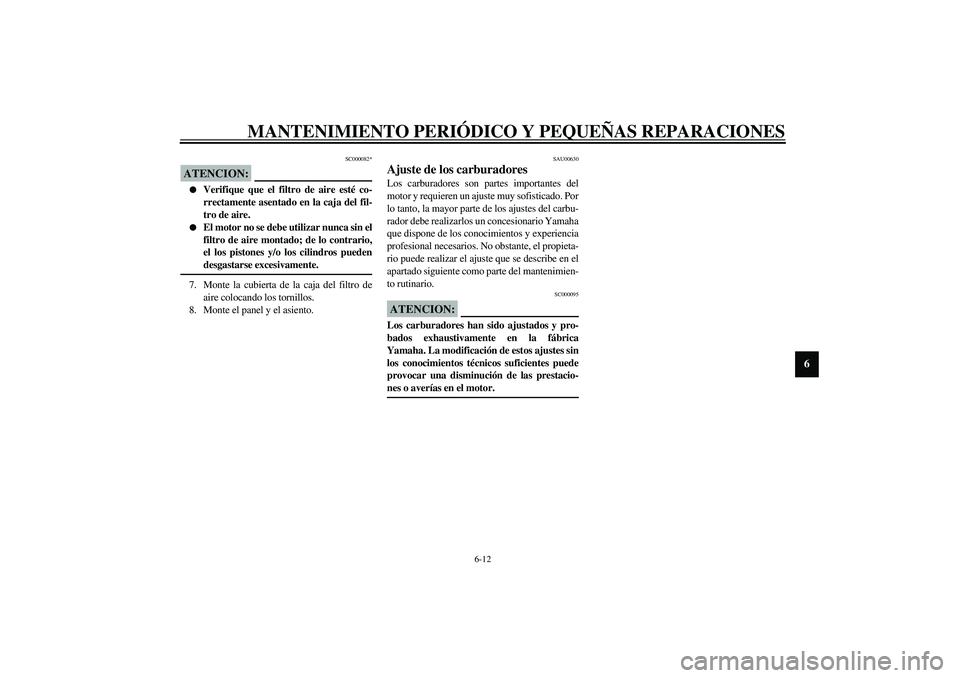

6-12
6
SC000082*
ATENCION:_

Verifique que el filtro de aire esté co-
rrectamente asentado en la caja del fil-
tro de aire.


El motor no se debe utilizar nunca sin el
filtro de aire montado; de lo contrario,
el los pistones y/o los cilindros pueden
desgastarse excesivamente.
_7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
8. Monte el panel y el asiento.
SAU00630
Ajuste de los carburadores Los carburadores son partes importantes del
motor y requieren un ajuste muy sofisticado. Por
lo tanto, la mayor parte de los ajustes del carbu-
rador debe realizarlos un concesionario Yamaha
que dispone de los conocimientos y experiencia
profesional necesarios. No obstante, el propieta-
rio puede realizar el ajuste que se describe en el
apartado siguiente como parte del mantenimien-
to rutinario.
SC000095
ATENCION:_ Los carburadores han sido ajustados y pro-
bados exhaustivamente en la fábrica
Yamaha. La modificación de estos ajustes sin
los conocimientos técnicos suficientes puede
provocar una disminución de las prestacio-
nes o averías en el motor. _
U5WMS0.book Page 12 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

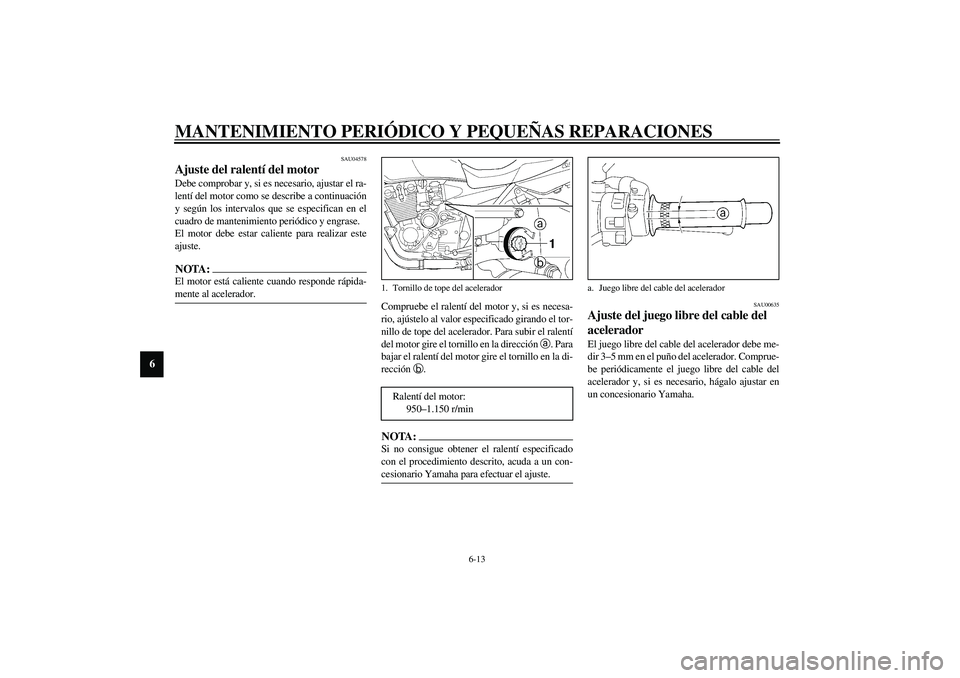

6-13
6
SAU04578
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación
y según los intervalos que se especifican en el
cuadro de mantenimiento periódico y engrase.
El motor debe estar caliente para realizar este
ajuste.NOTA:_ El motor está caliente cuando responde rápida-
mente al acelerador. _
Compruebe el ralentí del motor y, si es necesa-
rio, ajústelo al valor especificado girando el tor-
nillo de tope del acelerador. Para subir el ralentí
del motor gire el tornillo en la dirección
a. Para
bajar el ralentí del motor gire el tornillo en la di-
rección
b.NOTA:_ Si no consigue obtener el ralentí especificado
con el procedimiento descrito, acuda a un con-
cesionario Yamaha para efectuar el ajuste. _
SAU00635
Ajuste del juego libre del cable del
acelerador El juego libre del cable del acelerador debe me-
dir 3–5 mm en el puño del acelerador. Comprue-
be periódicamente el juego libre del cable del
acelerador y, si es necesario, hágalo ajustar en
un concesionario Yamaha.
1. Tornillo de tope del acelerador
Ralentí del motor:
950–1.150 r/min
a. Juego libre del cable del acelerador
U5WMS0.book Page 13 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

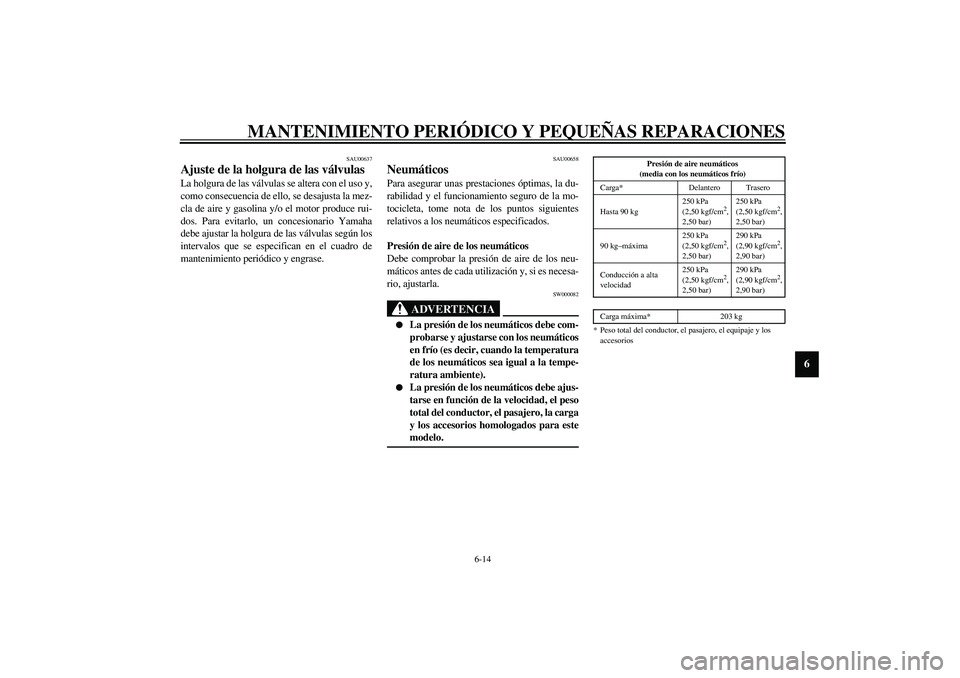

6-14
6
SAU00637
Ajuste de la holgura de las válvulas La holgura de las válvulas se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina y/o el motor produce rui-
dos. Para evitarlo, un concesionario Yamaha
debe ajustar la holgura de las válvulas según los
intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.
SAU00658
Neumáticos Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a los neumáticos especificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los neu-
máticos antes de cada utilización y, si es necesa-
rio, ajustarla.
SW000082
ADVERTENCIA
_

La presión de los neumáticos debe com-
probarse y ajustarse con los neumáticos
en frío (es decir, cuando la temperatura
de los neumáticos sea igual a la tempe-
ratura ambiente).


La presión de los neumáticos debe ajus-
tarse en función de la velocidad, el peso
total del conductor, el pasajero, la carga
y los accesorios homologados para este
modelo.
_
CE-01S
CE-07S
Presión de aire neumáticos
(media con los neumáticos frío)
Carga* Delantero Trasero
Hasta 90 kg250 kPa
(2,50 kgf/cm
2,
2,50 bar)250 kPa
(2,50 kgf/cm
2,
2,50 bar)
90 kg–máxima250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Conducción a alta
velocidad250 kPa
(2,50 kgf/cm
2,
2,50 bar)290 kPa
(2,90 kgf/cm
2,
2,90 bar)
Carga máxima* 203 kg
* Peso total del conductor, el pasajero, el equipaje y los
accesorios
U5WMS0.book Page 14 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

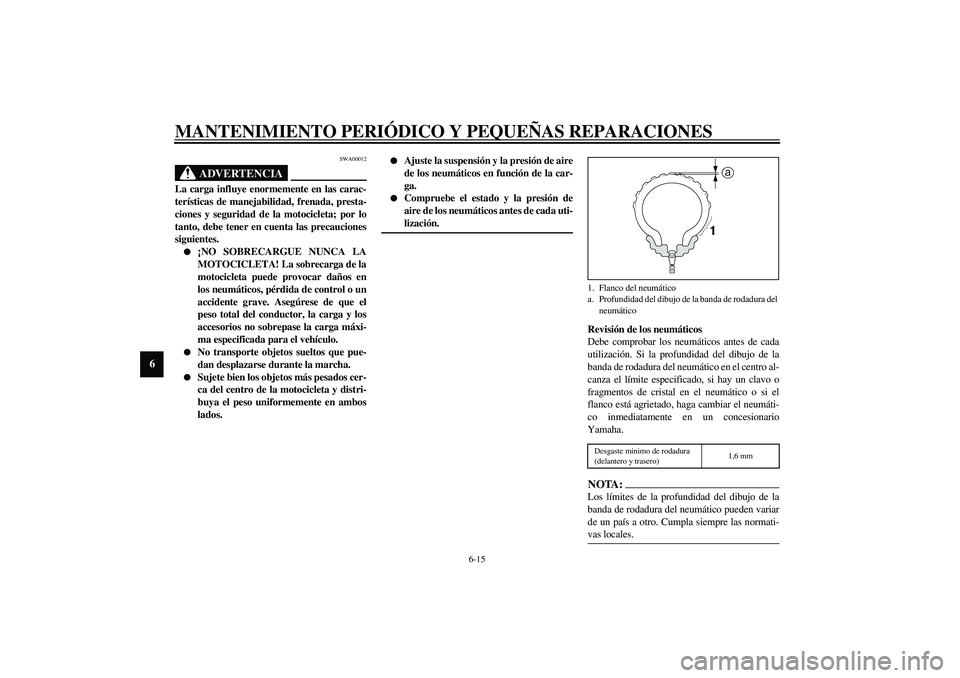

6-15
6
SWA00012
ADVERTENCIA
_ La carga influye enormemente en las carac-
terísticas de manejabilidad, frenada, presta-
ciones y seguridad de la motocicleta; por lo
tanto, debe tener en cuenta las precauciones
siguientes.

¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de la
motocicleta puede provocar daños en
los neumáticos, pérdida de control o un
accidente grave. Asegúrese de que el
peso total del conductor, la carga y los
accesorios no sobrepase la carga máxi-
ma especificada para el vehículo.


No transporte objetos sueltos que pue-
dan desplazarse durante la marcha.


Sujete bien los objetos más pesados cer-
ca del centro de la motocicleta y distri-
buya el peso uniformemente en ambos
lados.


Ajuste la suspensión y la presión de aire
de los neumáticos en función de la car-
ga.


Compruebe el estado y la presión de
aire de los neumáticos antes de cada uti-
lización.
_
Revisión de los neumáticos
Debe comprobar los neumáticos antes de cada
utilización. Si la profundidad del dibujo de la
banda de rodadura del neumático en el centro al-
canza el límite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neumáti-
co inmediatamente en un concesionario
Yamaha.CE-08SNOTA:_ Los límites de la profundidad del dibujo de la
banda de rodadura del neumático pueden variar
de un país a otro. Cumpla siempre las normati-
vas locales._1. Flanco del neumático
a. Profundidad del dibujo de la banda de rodadura del
neumáticoDesgaste minimo de rodadura
(delantero y trasero)1,6 mm
U5WMS0.book Page 15 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

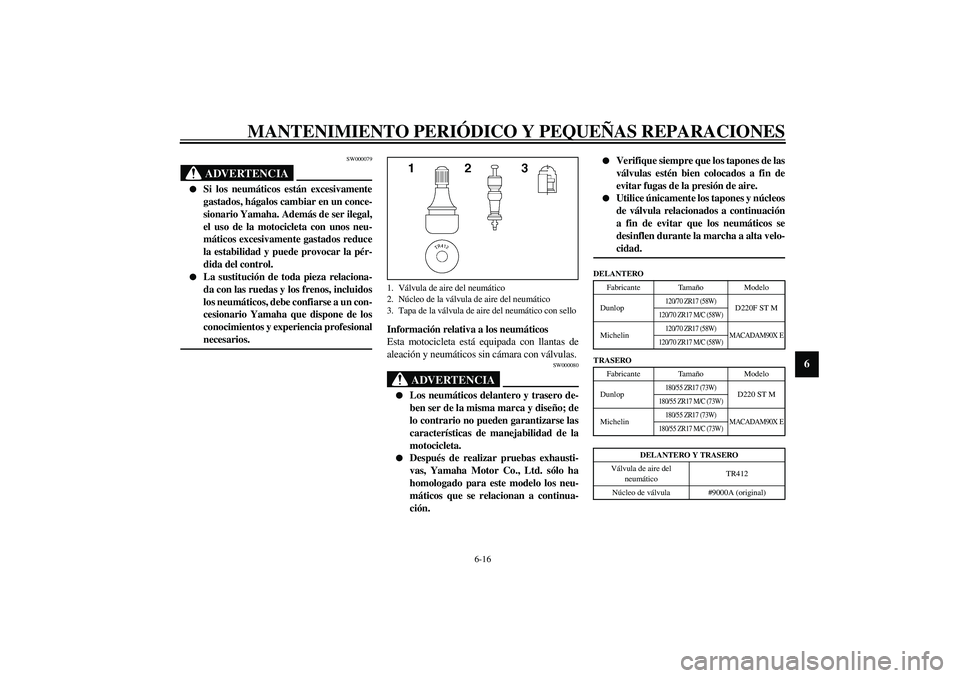

6-16
6
SW000079
ADVERTENCIA
_

Si los neumáticos están excesivamente
gastados, hágalos cambiar en un conce-
sionario Yamaha. Además de ser ilegal,
el uso de la motocicleta con unos neu-
máticos excesivamente gastados reduce
la estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza relaciona-
da con las ruedas y los frenos, incluidos
los neumáticos, debe confiarse a un con-
cesionario Yamaha que dispone de los
conocimientos y experiencia profesional
necesarios.
_
Información relativa a los neumáticos
Esta motocicleta está equipada con llantas de
aleación y neumáticos sin cámara con válvulas.
SW000080
ADVERTENCIA
_

Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario no pueden garantizarse las
características de manejabilidad de la
motocicleta.


Después de realizar pruebas exhausti-
vas, Yamaha Motor Co., Ltd. sólo ha
homologado para este modelo los neu-
máticos que se relacionan a continua-
ción.


Verifique siempre que los tapones de las
válvulas estén bien colocados a fin de
evitar fugas de la presión de aire.


Utilice únicamente los tapones y núcleos
de válvula relacionados a continuación
a fin de evitar que los neumáticos se
desinflen durante la marcha a alta velo-
cidad.
_CE-10S
CE-14S
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapa de la válvula de aire del neumático con sello
DELANTERO
Fabricante TamañoModelo
Dunlop
120/70 ZR17 (58W)
D220F ST M
120/70 ZR17 M/C (58W)
Michelin
120/70 ZR17 (58W)
MACADAM90X E
120/70 ZR17 M/C (58W)
TRASERO
Fabricante TamañoModelo
Dunlop
180/55 ZR17 (73W)
D220 ST M
180/55 ZR17 M/C (73W)
Michelin
180/55 ZR17 (73W)
MACADAM90X E
180/55 ZR17 M/C (73W)
DELANTERO Y TRASERO
Válvula de aire del
neumáticoTR412
Núcleo de válvula #9000A (original)
U5WMS0.book Page 16 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

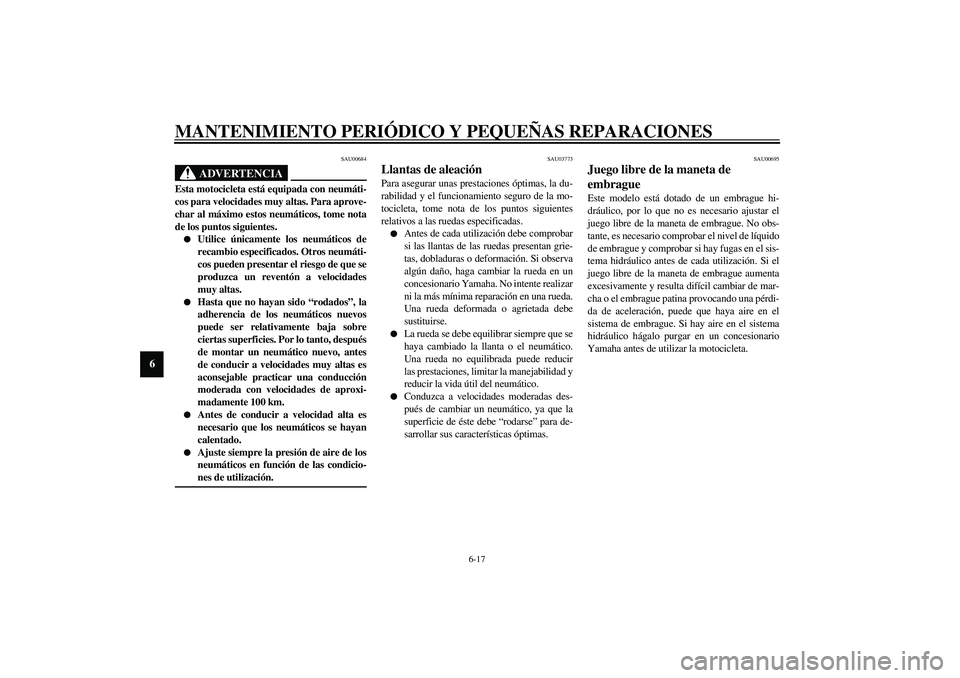

6-17
6
SAU00684
ADVERTENCIA
_ Esta motocicleta está equipada con neumáti-
cos para velocidades muy altas. Para aprove-
char al máximo estos neumáticos, tome nota
de los puntos siguientes.

Utilice únicamente los neumáticos de
recambio especificados. Otros neumáti-
cos pueden presentar el riesgo de que se
produzca un reventón a velocidades
muy altas.


Hasta que no hayan sido “rodados”, la
adherencia de los neumáticos nuevos
puede ser relativamente baja sobre
ciertas superficies. Por lo tanto, después
de montar un neumático nuevo, antes
de conducir a velocidades muy altas es
aconsejable practicar una conducción
moderada con velocidades de aproxi-
madamente 100 km.


Antes de conducir a velocidad alta es
necesario que los neumáticos se hayan
calentado.


Ajuste siempre la presión de aire de los
neumáticos en función de las condicio-
nes de utilización.
_
SAU03773
Llantas de aleación Para asegurar unas prestaciones óptimas, la du-
rabilidad y el funcionamiento seguro de la mo-
tocicleta, tome nota de los puntos siguientes
relativos a las ruedas especificadas.

Antes de cada utilización debe comprobar
si las llantas de las ruedas presentan grie-
tas, dobladuras o deformación. Si observa
algún daño, haga cambiar la rueda en un
concesionario Yamaha. No intente realizar
ni la más mínima reparación en una rueda.
Una rueda deformada o agrietada debe
sustituirse.


La rueda se debe equilibrar siempre que se
haya cambiado la llanta o el neumático.
Una rueda no equilibrada puede reducir
las prestaciones, limitar la manejabilidad y
reducir la vida útil del neumático.


Conduzca a velocidades moderadas des-
pués de cambiar un neumático, ya que la
superficie de éste debe “rodarse” para de-
sarrollar sus características óptimas.
SAU00695
Juego libre de la maneta de
embrague Este modelo está dotado de un embrague hi-
dráulico, por lo que no es necesario ajustar el
juego libre de la maneta de embrague. No obs-
tante, es necesario comprobar el nivel de líquido
de embrague y comprobar si hay fugas en el sis-
tema hidráulico antes de cada utilización. Si el
juego libre de la maneta de embrague aumenta
excesivamente y resulta difícil cambiar de mar-
cha o el embrague patina provocando una pérdi-
da de aceleración, puede que haya aire en el
sistema de embrague. Si hay aire en el sistema
hidráulico hágalo purgar en un concesionario
Yamaha antes de utilizar la motocicleta.
U5WMS0.book Page 17 Thursday, August 1, 2002 3:44 PM

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

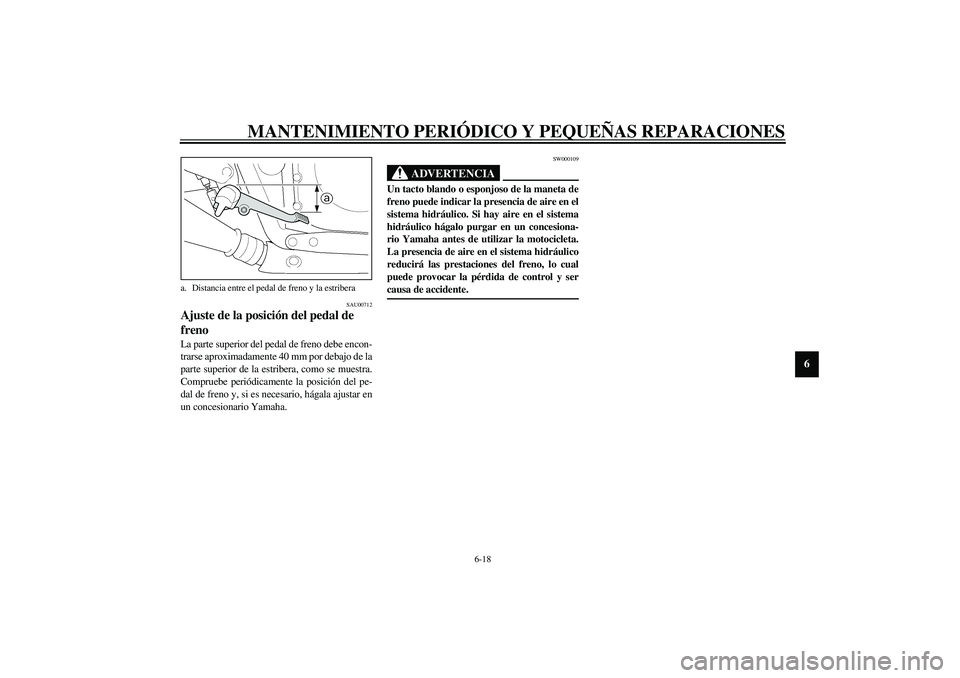

6-18
6
SAU00712
Ajuste de la posición del pedal de
freno La parte superior del pedal de freno debe encon-
trarse aproximadamente 40 mm por debajo de la
parte superior de la estribera, como se muestra.
Compruebe periódicamente la posición del pe-
dal de freno y, si es necesario, hágala ajustar en
un concesionario Yamaha.
SW000109
ADVERTENCIA
_ Un tacto blando o esponjoso de la maneta de
freno puede indicar la presencia de aire en el
sistema hidráulico. Si hay aire en el sistema
hidráulico hágalo purgar en un concesiona-
rio Yamaha antes de utilizar la motocicleta.
La presencia de aire en el sistema hidráulico
reducirá las prestaciones del freno, lo cual
puede provocar la pérdida de control y ser
causa de accidente. _
a. Distancia entre el pedal de freno y la estribera
U5WMS0.book Page 18 Thursday, August 1, 2002 3:44 PM

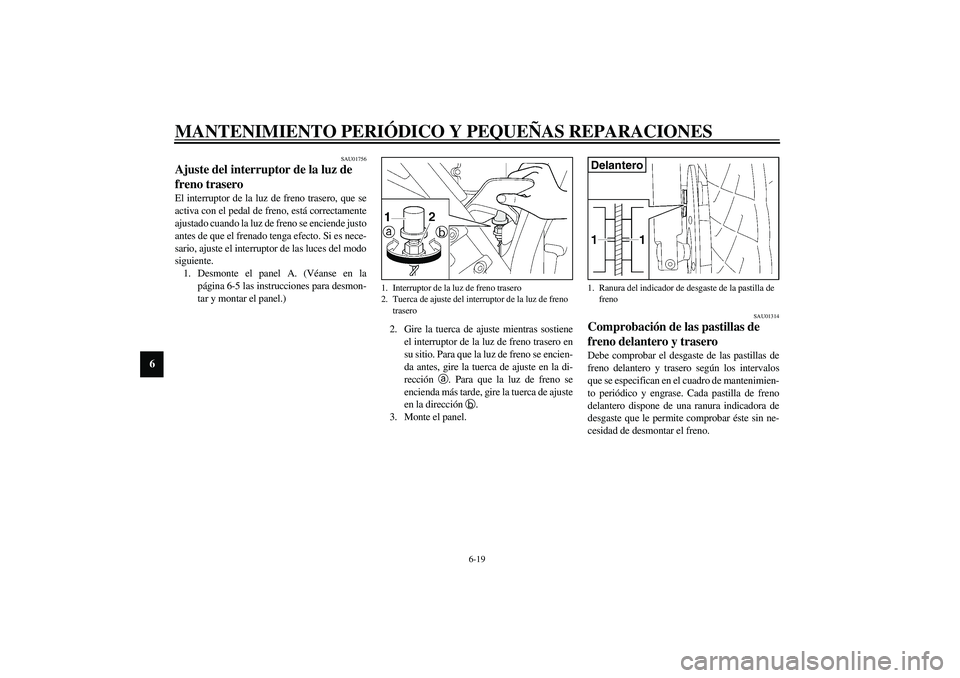

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
SAU01756
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que se
activa con el pedal de freno, está correctamente
ajustado cuando la luz de freno se enciende justo
antes de que el frenado tenga efecto. Si es nece-
sario, ajuste el interruptor de las luces del modo
siguiente.
1. Desmonte el panel A. (Véanse en la
página 6-5 las instrucciones para desmon-
tar y montar el panel.)
2. Gire la tuerca de ajuste mientras sostiene
el interruptor de la luz de freno trasero en
su sitio. Para que la luz de freno se encien-
da antes, gire la tuerca de ajuste en la di-
rección
a. Para que la luz de freno se
encienda más tarde, gire la tuerca de ajuste
en la dirección
b.
3. Monte el panel.
SAU01314
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimien-
to periódico y engrase. Cada pastilla de freno
delantero dispone de una ranura indicadora de
desgaste que le permite comprobar éste sin ne-
cesidad de desmontar el freno.
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz de freno
trasero
1. Ranura del indicador de desgaste de la pastilla de
frenoDelantero
U5WMS0.book Page 19 Thursday, August 1, 2002 3:44 PM
