ESD
2
GJU01007
AUSSTATTUNGEN UND
FUNKTIONEN
Positionen der Hauptbestandteile .............. 2-2
Bedienung der Kontrollen und anderer
Funktionen ................................................... 2-8
Rücksitz ..................................................... 2-8
Frontsitz ................................................... 2-10
Haube ...................................................... 2-12
Kraftstoff-Tankdeckel ............................... 2-14
Öl-Tankdeckel .......................................... 2-14
Drehknopf des Kraftstoffhahns ................ 2-16
Motorstoppschalter .................................. 2-18
Motor-Absperrschalter ............................. 2-18
Chokeknopf .............................................. 2-18
Gashebel .................................................. 2-20
Startschalter ............................................. 2-20
Kühlwasser-Kontrollstrahlauslaß ............. 2-22
Steuersystem ........................................... 2-22
Kipphebel ................................................. 2-24
Schalthebel .............................................. 2-26
Schnellschalt-Trimmsystem (QSTS)
Wahlschalter ............................................ 2-28
Handgriff .................................................. 2-32
Seitliche Griffe .......................................... 2-32
Überhitzungswarnsystem des Motors ...... 2-34
Multifunktionsmesser ............................... 2-36
PADLOC (Programmierbare digitale
Zündsperre) ............................................. 2-38
Drehzahlmesser ....................................... 2-42
Geschwindigkeitsmesser ......................... 2-44
Kraftstoffmesser ....................................... 2-44
Motorölmesser ......................................... 2-46
Uhr ........................................................... 2-46
Stundenzähler .......................................... 2-48
Streckenzeitmesser ................................. 2-48
Streckenmesser ....................................... 2-50
Kraftstoff-Warnanzeiger ........................... 2-50
Öl-Warnanzeiger ...................................... 2-52
Überhitzungswarnanzeiger des Motors ... 2-52
Batterie-Warnanzeiger ............................. 2-54
Ablagefächer ............................................ 2-56
SJU01007
CARACTERÍSTICAS Y
FUNCIONES
Ubicación de los componentes
principales
.................................................. 2-2
Utilización de los mandos y otras
funciones
..................................................... 2-8
Asiento trasero ......................................... 2-8
Asiento delantero ................................... 2-10
Tapa ........................................................ 2-12
Tapón de llenado del depósito de
combustible ............................................ 2-14
Tapón de llenado del depósito
de aceite ................................................. 2-14
Llave de paso de combustible ................ 2-16
Interruptor de paro del motor ................. 2-18
Interruptor de paro de emergencia
del motor ................................................ 2-18
Perilla del estárter .................................. 2-18
Manilla del acelerador ............................ 2-20
Interruptor de arranque .......................... 2-20
Surtidor testigo del agua de
refrigeración ........................................... 2-22
Sistema de gobierno ............................... 2-22
Palanca de inclinación ............................ 2-24
Palanca del inversor ............................... 2-26
Selector del sistema de trimado rápido
(QSTS) ................................................... 2-28
Asidero ................................................... 2-32
Asideros laterales ................................... 2-32
Sistema de alarma de recalentamiento
del motor ................................................ 2-34
Visor multifunción ................................. 2-36
PADLOC (Bloqueo digital programable
del encendido) ........................................ 2-38
Tacómetro .............................................. 2-42
Velocímetro ............................................ 2-44
Indicador de combustible ....................... 2-44
Indicador de aceite del motor ................. 2-46
Reloj ....................................................... 2-46
Cuenta horas ........................................... 2-48
Cronómetro ............................................ 2-48
Cuentakilómetros parcial ....................... 2-50
Alarma de combustible .......................... 2-50
Alarma de aceite .................................... 2-52
Alarma de recalentamiento del motor .... 2-52
Indicador de aviso de la batería ............. 2-54
Pañoles ................................................... 2-56
A_GU5-82_2TOC.fm Page 2 Wednesday, September 4, 2002 8:59 AM

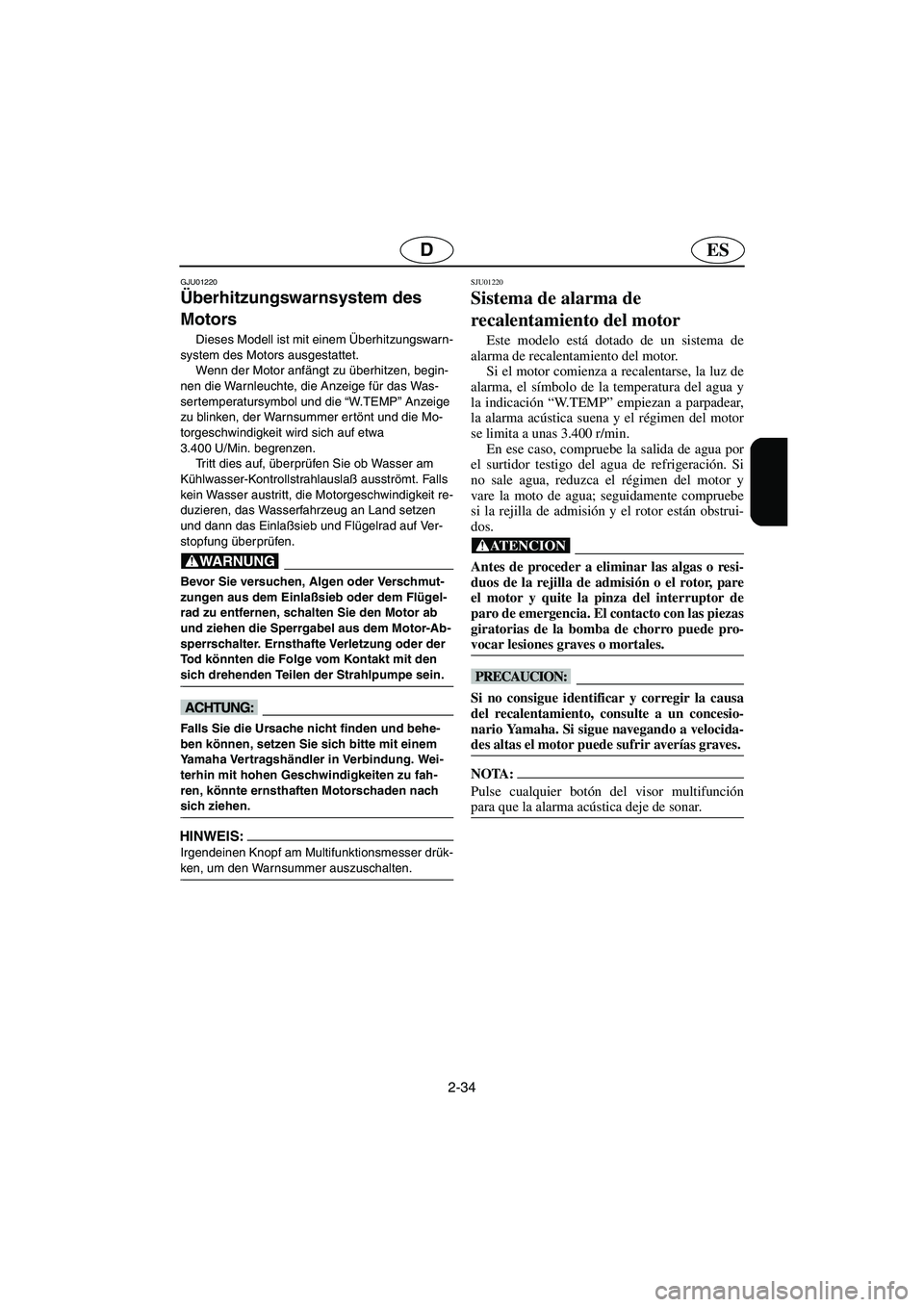

2-34
ESD
GJU01220
Überhitzungswarnsystem des
Motors
Dieses Modell ist mit einem Überhitzungswarn-
system des Motors ausgestattet.
Wenn der Motor anfängt zu überhitzen, begin-
nen die Warnleuchte, die Anzeige für das Was-
sertemperatursymbol und die “W. T E M P” Anzeige
zu blinken, der Warnsummer er tönt und die Mo-
torgeschwindigkeit wird sich auf etwa
3.400 U/Min. begrenzen.
Tritt dies auf, überprüfen Sie ob Wasser am
Kühlwasser-Kontrollstrahlauslaß ausströmt. Falls
kein Wasser austritt, die Motorgeschwindigkeit re-
duzieren, das Wasserfahrzeug an Land setzen
und dann das Einlaßsieb und Flügelrad auf Ver-
stopfung überprüfen.
@ Bevor Sie versuchen, Algen oder Verschmut-
zungen aus dem Einlaßsieb oder dem Flügel-
rad zu entfernen, schalten Sie den Motor ab
und ziehen die Sperrgabel aus dem Motor-Ab-
sperrschalter. Ernsthafte Verletzung oder der
To d könnten die Folge vom Kontakt mit den
sich drehenden Teilen der Strahlpumpe sein.
@
@ Falls Sie die Ursache nicht finden und behe-
ben können, setzen Sie sich bitte mit einem
Yamaha Vertragshändler in Verbindung. Wei-
terhin mit hohen Geschwindigkeiten zu fah-
ren, könnte ernsthaften Motorschaden nach
sich ziehen.
@
HINWEIS:@ Irgendeinen Knopf am Multifunktionsmesser drük-
ken, um den Warnsummer auszuschalten.
@
SJU01220
Sistema de alarma de
recalentamiento del motor
Este modelo está dotado de un sistema de
alarma de recalentamiento del motor.
Si el motor comienza a recalentarse, la luz de
alarma, el símbolo de la temperatura del agua y
la indicación “W. T E M P” empiezan a parpadear,
la alarma acústica suena y el régimen del motor
se limita a unas 3.400 r/min.
En ese caso, compruebe la salida de agua por
el surtidor testigo del agua de refrigeración. Si
no sale agua, reduzca el régimen del motor y
vare la moto de agua; seguidamente compruebe
si la rejilla de admisión y el rotor están obstrui-
dos.
@ Antes de proceder a eliminar las algas o resi-
duos de la rejilla de admisión o el rotor, pare
el motor y quite la pinza del interruptor de
paro de emergencia. El contacto con las piezas
giratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
@
@ Si no consigue identificar y corregir la causa
del recalentamiento, consulte a un concesio-
nario Yamaha. Si sigue navegando a velocida-
des altas el motor puede sufrir averías graves.
@
NOTA:@ Pulse cualquier botón del visor multifunción
para que la alarma acústica deje de sonar.
@
UGU582A0.book Page 34 Friday, August 30, 2002 11:22 AM
2-36
ESD
GJU01221
Multifunktionsmesser
Dieses Meßgerät umfaßt die folgenden Funk-
tionen, um den Betrieb des Wasserfahrzeugs ein-
facher und komfortabler zu gestalten.
1
“MODE” Ta s t e
2
“SET” Ta s t e
3
“CODE” Einstelltasten
4
Drehzahlmesser
5
Geschwindigkeitsmesser
6
Kraftstoffmesser
7
Motorölmesser
8
Anzeigenfeld für Uhr, Stundenzähler,
Streckenmesser und Streckenzeitmesser
9
Warnleuchte
0
Anzeigefeld für PADLOC und die verschiedenen
Warnanzeigen
A
Batterie-Warnanzeiger
B
Überhitzungswarnanzeiger des Motors
C
Kraftstoff-Warnanzeiger
D
Öl-Warnanzeiger
@ Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang an Land laufen lassen,
um die Meßgerätfunktion zu überprüfen.
Der Motor könnte überhitzen.
Die vorgeschriebenen Widerstandskerzen
und -kappen verwenden, da das Meßgerät
andernfalls nicht zuverlässig funktionieren
könnte.
@
HINWEIS:@ Zur Demonstration leuchtet das Anzeigenfeld auf,
sobald der Motor gestartet worden ist. Alle Anzei-
gen leuchten dann auf und der Warnsummer er-
tönt zweimal.
Das Meßgerät wird nach ein paar Sekunden nor-
mal funktionieren. Nachdem der Motor gestoppt
wurde, bleibt die gegenwär tige Anzeige 30 Se-
kunden lang, bestehen.
@
SJU01221
Visor multifunción
Este visor dispone de las siguientes funciones
de ayuda que facilitan la navegación con la moto
de agua.
1
Botón “MODE”
2
Botón “SET”
3
Botones de configuración “CODE”
4
Ta cómetro
5
Ve l o címetro
6
Indicador de combustible
7
Indicador de aceite del motor
8
Indicación de hora, cuentahoras, cuentakilómetros
parcial y cronómetro
9
Luz de alarma
0
Indicación de PADLOC y dirección de la alarma
A
Indicador de aviso de la batería
B
Alarma de recalentamiento del motor
C
Alarma de combustible
D
Alarma de aceite
@ No haga funcionar el motor a todo gas o
durante más de 15 segundos para compro-
bar el indicador para el funcionamiento en
tierra. El motor se podría recalentar.
Utilice las bujías y tapones especificados
tipo resistencia, de lo contrario el indicador
puede funcionar de forma errática.
@
NOTA:@ Cuando se arranca el motor aparece la indicación
de modo de demostración. Seguidamente se en-
cienden todas las indicaciones y la alarma acústi-
ca suena dos veces.
El indicador funcionará normalmente después de
unos segundos. La indicación actual seguirá fun-
cionando durante 30 segundos después de parar
el motor.
@
UGU582A0.book Page 36 Friday, August 30, 2002 11:22 AM
2-38
ESD
GJU01222
PADLOC (Programmierbare
digitale Zündsperre)
Diese Ausstattung ist dazu gedacht, unerlaub-
te Benutzung zu verhindern.
Diese Funktion erlaubt Ihnen zwischen
“START” oder “LOCK” Modus zu wählen, wie es
je nach Situation erforderlich ist, ähnlich wie Sie
einen Zündschlüssel in einem Straßenfahrzeug
verwenden würden. Falls Sie zuerst den “LOCK”
Modus gewählt haben, wird der Motor nicht star-
ten, bis der richtige Code eingegeben wurde, um
dann den “START” Modus zu wählen.
HINWEIS:@ Wenn Sie kein PADLOC-System verwenden, ist
es nicht nötig, die Ersteinstellung des PADLOCs
durchzuführen. In diesem Fall wird der “START”-
Modus automatisch gewählt.
@
GJU01311
Ersteinstellung des PADLOC
1. Die Abdeckung 1
im vorderen Ablagefach
abnehmen. Den blauen Steckverbinder 2
hinter dem vorderen Ablagefach abziehen.
2. Nachdem die Warnleuchte aufleuchtet, die
“MODE”-Taste mindestens 3 Sekunden lang
drücken, bis die Anzeige “COdE” aufleuchtet.
Nun können Sie Ihren Code eingeben.
SJU01222
PADLOC (Bloqueo digital
programable del encendido)
Esta función sirve para impedir el uso no au-
torizado.
La función le permite seleccionar la función
“START” o “LOCK”, según lo requiera la situa-
ción, del mismo modo en que se utiliza la llave
de contacto de un vehículo a motor. Si ha selec-
cionado previamente la función “LOCK”, el mo-
tor no arrancará salvo que se introduzca el códi-
go correcto para seleccionar la función
“START”.
NOTA:@ Si no utiliza el sistema PADLOC, no es necesa-
rio efectuar la configuración inicial del PA-
DLOC. En ese caso, se selecciona automática-
mente la función “START”.
@
SJU01311
Configuración inicial del PADLOC
1. Quite la tapa 1
situada en el pañol de proa.
Desconecte el conector azul 2
situado de-
trás del pañol de proa.
2. Cuando la luz de alarma se haya encendido,
pulse el botón “MODE” durante al menos
3 segundos hasta que aparezca la indicación
“CodE”. En ese momento puede introducir el
código.
UGU582A0.book Page 38 Friday, August 30, 2002 11:22 AM
2-40
ESD
3. Wählen Sie Ihren vierstelligen Code, indem
Sie die “A/SET,” “B,” oder “C” Tasten in der
gewünschten Reihenfolge drücken.
HINWEIS:@ Wenn Sie länger als 10 Sekunden keine Taste
drücken, schaltet sich die Anzeige automatisch
ab. Dies annulliert das Einstellungsverfahren des
Codes.
@
4. Nachdem die Einstellung des Codes beendet
ist, wird der Warnsummer dreimal ertönen
und die Anzeige wird “SET” anzeigen.
Schließlich schaltet sich die Anzeige ab und
die Warnleuchte wird wieder aufleuchten.
Nachdem das Meßgerät diese Reihenfolge
angezeigt hat, stecken Sie den blauen Steck-
verbinder wieder ein.
HINWEIS:@ Ihr eigener Code bleibt bestehen, auch wenn
der Batteriepol abgeklemmt worden ist.
Falls Sie Ihren eigenen Code vergessen, oder
Sie Ihren Code ändern wollen, führen Sie das
Ersteinstellungsverfahren von Anfang an noch-
mals durch.
@
GJU01224
Wählen des “PADLOC”-Modus
Der gewünschte Modus kann erst gewählt wer-
den, nachdem die Ersteinstellung gemacht wurde
und während die Anzeige nicht aufleuchtet.
1. Drücken Sie die “MODE”-Taste, bis das Meß-
gerät den gegenwärtigen Modus “START”
oder “LOCK” anzeigt.
2. Während “START” oder “LOCK” anzeigt, die
“MODE”-Taste 3 Sekunden lang gedrückt hal-
ten, bis die Anzeige “COdE” aufleuchtet.
3. Seleccione el código de cuatro letras pulsan-
do los botones “A/SET,” “B,” o “C” en la se-
cuencia deseada.
NOTA:@ Si no pulsa ningún botón durante más de 10 se-
gundos la indicación se apaga automáticamente.
Con ello se interrumpe el proceso de introducir
el código.
@
4. Una vez introducido el código, la alarma
acústica suena 3 veces y aparece la indica-
ción “SET.” Por último, la indicación se apa-
ga y la luz de alarma se enciende de nuevo.
Cuando el indicador haya mostrado esta se-
cuencia, conecte de nuevo el conector azul.
NOTA:@ Su código propio queda memorizado incluso
si se desconecta el terminal de la batería.
Si olvida el código o si desea cambiarlo, reali-
ce de nuevo este proceso de configuración ini-
cial desde el principio.
@
SJU01224
Selección del modo “PA D L O C”
Sólo se puede seleccionar la función deseada
después de haber realizado la configuración ini-
cial y mientras la indicación esté apagada.
1. Pulse el botón “MODE” hasta que el indica-
dor muestre la función actual, “START” o
“LOCK.”
2. Cuando el indicador muestre “START” o
“LOCK”, pulse el botón “MODE” de forma
continua durante unos 3 segundos hasta que
la indicación cambie a “COdE.”
UGU582A0.book Page 40 Friday, August 30, 2002 11:22 AM

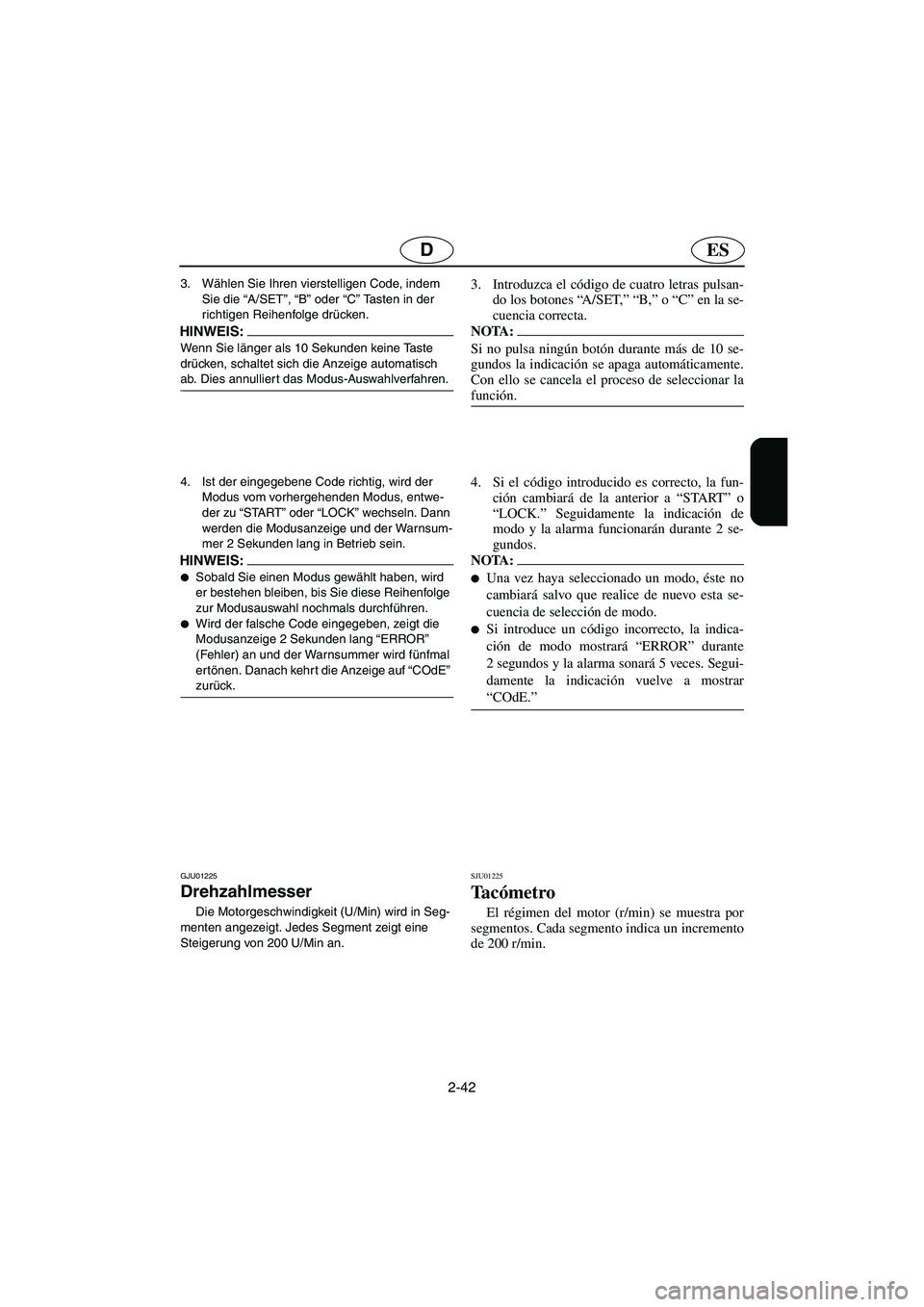

2-42
ESD
3. Wählen Sie Ihren vierstelligen Code, indem
Sie die “A/SET”, “B” oder “C” Tasten in der
richtigen Reihenfolge drücken.
HINWEIS:@ Wenn Sie länger als 10 Sekunden keine Taste
drücken, schaltet sich die Anzeige automatisch
ab. Dies annulliert das Modus-Auswahlverfahren.
@
4. Ist der eingegebene Code richtig, wird der
Modus vom vorhergehenden Modus, entwe-
der zu “START” oder “LOCK” wechseln. Dann
werden die Modusanzeige und der Warnsum-
mer 2 Sekunden lang in Betrieb sein.
HINWEIS:@ Sobald Sie einen Modus gewählt haben, wird
er bestehen bleiben, bis Sie diese Reihenfolge
zur Modusauswahl nochmals durchführen.
Wird der falsche Code eingegeben, zeigt die
Modusanzeige 2 Sekunden lang “ERROR”
(Fehler) an und der Warnsummer wird fünfmal
ertönen. Danach kehr t die Anzeige auf “COdE”
zurück.
@
GJU01225
Drehzahlmesser
Die Motorgeschwindigkeit (U/Min) wird in Seg-
menten angezeigt. Jedes Segment zeigt eine
Steigerung von 200 U/Min an.
3. Introduzca el código de cuatro letras pulsan-
do los botones “A/SET,” “B,” o “C” en la se-
cuencia correcta.
NOTA:@ Si no pulsa ningún botón durante más de 10 se-
gundos la indicación se apaga automáticamente.
Con ello se cancela el proceso de seleccionar la
función.
@
4. Si el código introducido es correcto, la fun-
ción cambiará de la anterior a “START” o
“LOCK.” Seguidamente la indicación de
modo y la alarma funcionarán durante 2 se-
gundos.
NOTA:@ Una vez haya seleccionado un modo, éste no
cambiará salvo que realice de nuevo esta se-
cuencia de selección de modo.
Si introduce un código incorrecto, la indica-
ción de modo mostrará “ERROR” durante
2 segundos y la alarma sonará 5 veces. Segui-
damente la indicación vuelve a mostrar
“COdE.”
@
SJU01225
Tacómetro
El régimen del motor (r/min) se muestra por
segmentos. Cada segmento indica un incremento
de 200 r/min.
A_GU5-82-2.fm Page 42 Wednesday, September 4, 2002 9:00 AM

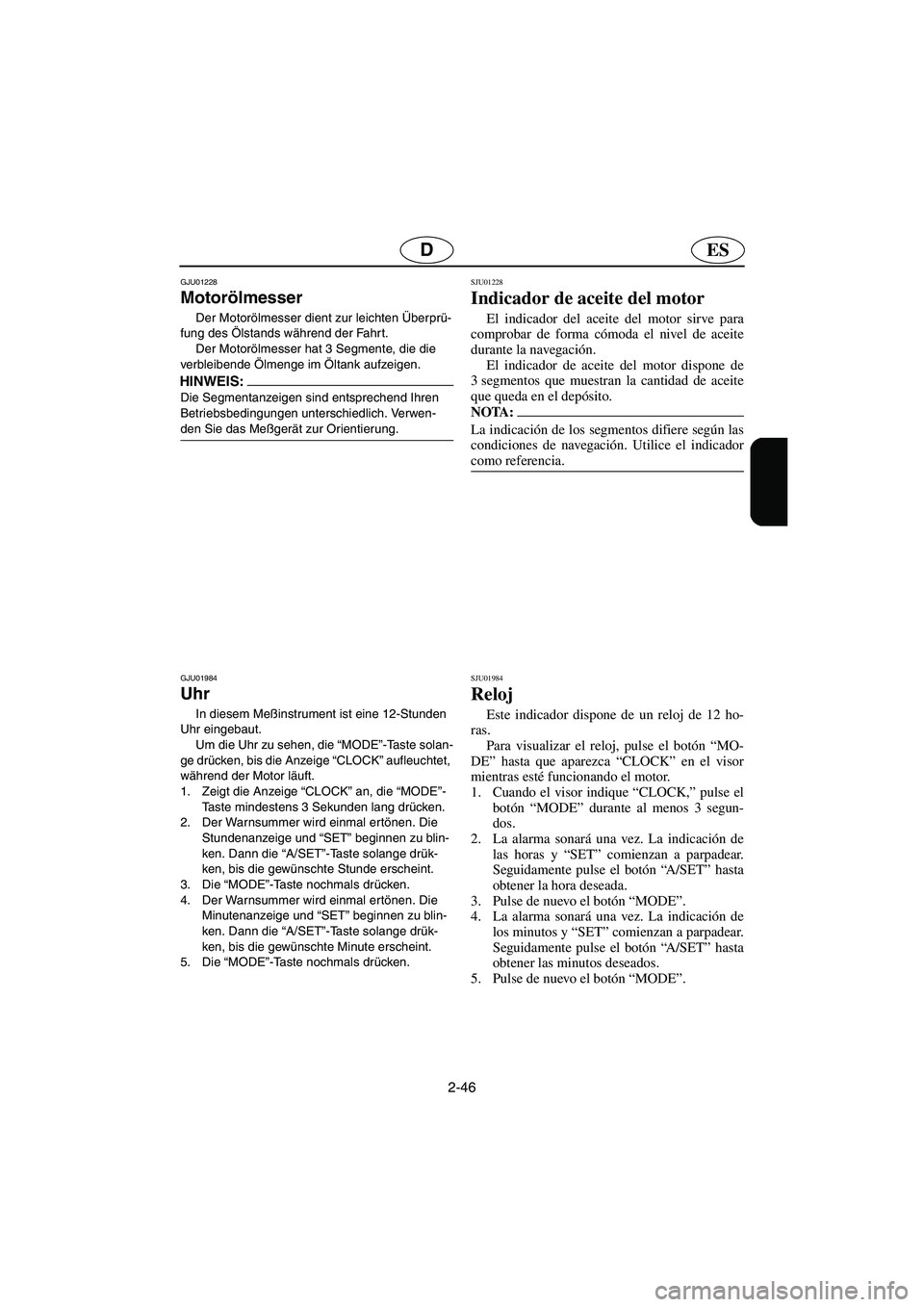

2-46
ESD
GJU01228
Motorölmesser
Der Motorölmesser dient zur leichten Überprü-
fung des Ölstands während der Fahr t.
Der Motorölmesser hat 3 Segmente, die die
verbleibende Ölmenge im Öltank aufzeigen.
HINWEIS:@ Die Segmentanzeigen sind entsprechend Ihren
Betriebsbedingungen unterschiedlich. Verwen-
den Sie das Meßgerät zur Orientierung.
@
GJU01984
Uhr
In diesem Meßinstrument ist eine 12-Stunden
Uhr eingebaut.
Um die Uhr zu sehen, die “MODE”-Taste solan-
ge drücken, bis die Anzeige “CLOCK” aufleuchtet,
während der Motor läuft.
1. Zeigt die Anzeige “CLOCK” an, die “MODE”-
Taste mindestens 3 Sekunden lang drücken.
2. Der Warnsummer wird einmal ertönen. Die
Stundenanzeige und “SET” beginnen zu blin-
ken. Dann die “A/SET”-Taste solange drük-
ken, bis die gewünschte Stunde erscheint.
3. Die “MODE”-Taste nochmals drücken.
4. Der Warnsummer wird einmal ertönen. Die
Minutenanzeige und “SET” beginnen zu blin-
ken. Dann die “A/SET”-Taste solange drük-
ken, bis die gewünschte Minute erscheint.
5. Die “MODE”-Taste nochmals drücken.
SJU01228
Indicador de aceite del motor
El indicador del aceite del motor sirve para
comprobar de forma cómoda el nivel de aceite
durante la navegación.
El indicador de aceite del motor dispone de
3 segmentos que muestran la cantidad de aceite
que queda en el depósito.
NOTA:@ La indicación de los segmentos difiere según las
condiciones de navegación. Utilice el indicador
como referencia.
@
SJU01984
Reloj
Este indicador dispone de un reloj de 12 ho-
ras.
Para visualizar el reloj, pulse el botón “MO-
DE” hasta que aparezca “CLOCK” en el visor
mientras esté funcionando el motor.
1. Cuando el visor indique “CLOCK,” pulse el
botón “MODE” durante al menos 3 segun-
dos.
2. La alarma sonará una vez. La indicación de
las horas y “SET” comienzan a parpadear.
Seguidamente pulse el botón “A/SET” hasta
obtener la hora deseada.
3. Pulse de nuevo el botón “MODE”.
4. La alarma sonará una vez. La indicación de
los minutos y “SET” comienzan a parpadear.
Seguidamente pulse el botón “A/SET” hasta
obtener las minutos deseados.
5. Pulse de nuevo el botón “MODE”.
A_GU5-82-2.fm Page 46 Wednesday, September 4, 2002 9:00 AM

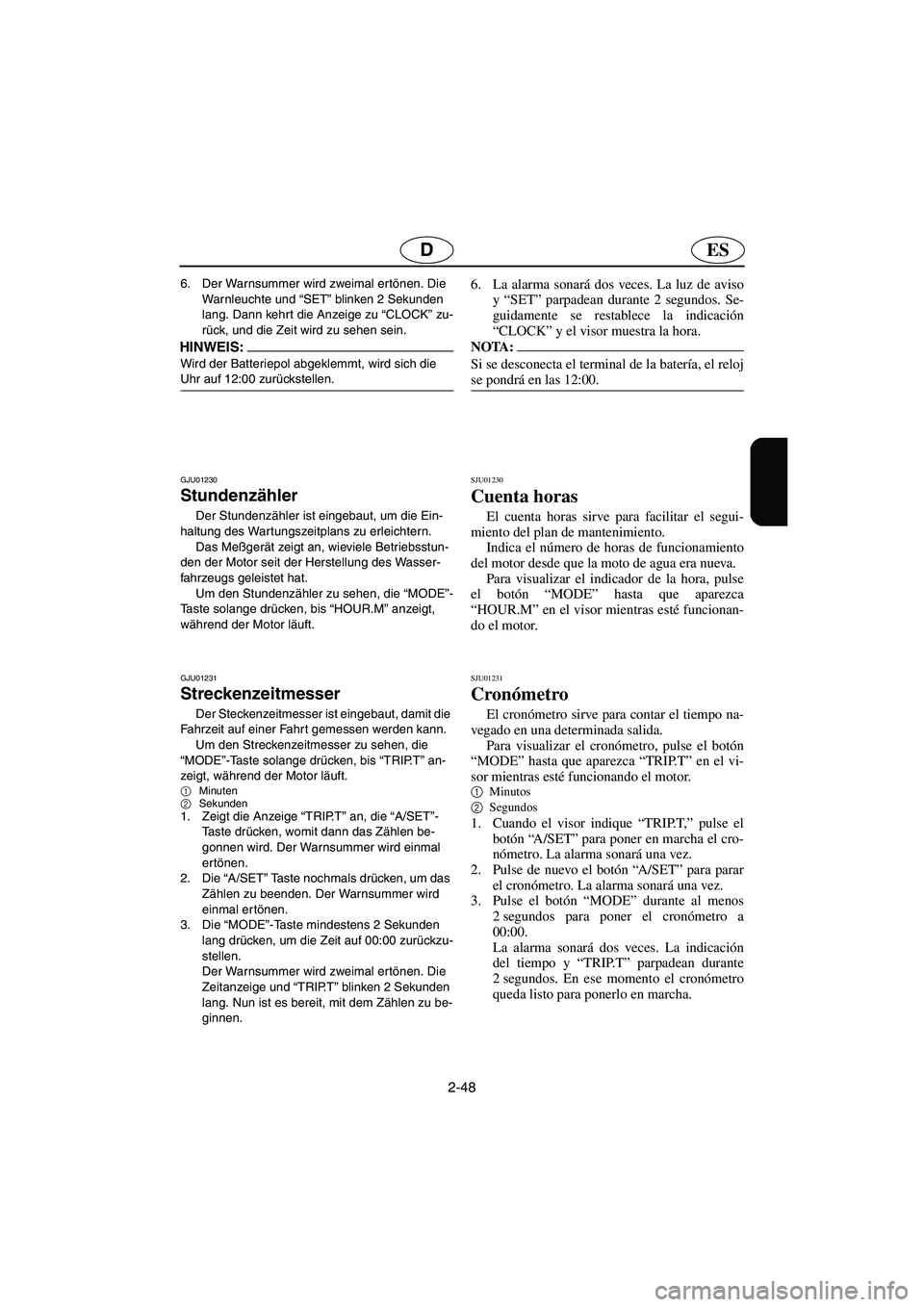

2-48
ESD
6. Der Warnsummer wird zweimal ertönen. Die
Warnleuchte und “SET” blinken 2 Sekunden
lang. Dann kehrt die Anzeige zu “CLOCK” zu-
rück, und die Zeit wird zu sehen sein.
HINWEIS:@ Wird der Batteriepol abgeklemmt, wird sich die
Uhr auf 12:00 zurückstellen.
@
GJU01230
Stundenzähler
Der Stundenzähler ist eingebaut, um die Ein-
haltung des War tungszeitplans zu erleichtern.
Das Meßgerät zeigt an, wieviele Betriebsstun-
den der Motor seit der Herstellung des Wasser-
fahrzeugs geleistet hat.
Um den Stundenzähler zu sehen, die “MODE”-
Taste solange drücken, bis “HOUR.M” anzeigt,
während der Motor läuft.
GJU01231
Streckenzeitmesser
Der Steckenzeitmesser ist eingebaut, damit die
Fahrzeit auf einer Fahrt gemessen werden kann.
Um den Streckenzeitmesser zu sehen, die
“MODE”-Taste solange drücken, bis “TRIP.T” an-
zeigt, während der Motor läuft.
1
Minuten
2
Sekunden
1. Zeigt die Anzeige “TRIP.T” an, die “A/SET”-
Taste drücken, womit dann das Zählen be-
gonnen wird. Der Warnsummer wird einmal
ertönen.
2. Die “A/SET” Taste nochmals drücken, um das
Zählen zu beenden. Der Warnsummer wird
einmal ertönen.
3. Die “MODE”-Taste mindestens 2 Sekunden
lang drücken, um die Zeit auf 00:00 zurückzu-
stellen.
Der Warnsummer wird zweimal ertönen. Die
Zeitanzeige und “TRIP.T” blinken 2 Sekunden
lang. Nun ist es bereit, mit dem Zählen zu be-
ginnen.
6. La alarma sonará dos veces. La luz de aviso
y “SET” parpadean durante 2 segundos. Se-
guidamente se restablece la indicación
“CLOCK” y el visor muestra la hora.
NOTA:@ Si se desconecta el terminal de la batería, el reloj
se pondrá en las 12:00.
@
SJU01230
Cuenta horas
El cuenta horas sirve para facilitar el segui-
miento del plan de mantenimiento.
Indica el número de horas de funcionamiento
del motor desde que la moto de agua era nueva.
Para visualizar el indicador de la hora, pulse
el botón “MODE” hasta que aparezca
“HOUR.M” en el visor mientras esté funcionan-
do el motor.
SJU01231
Cronómetro
El cronómetro sirve para contar el tiempo na-
vegado en una determinada salida.
Para visualizar el cronómetro, pulse el botón
“MODE” hasta que aparezca “TRIP.T” en el vi-
sor mientras esté funcionando el motor.
1Minutos
2Segundos
1. Cuando el visor indique “TRIP.T,” pulse el
botón “A/SET” para poner en marcha el cro-
nómetro. La alarma sonará una vez.
2. Pulse de nuevo el botón “A/SET” para parar
el cronómetro. La alarma sonará una vez.
3. Pulse el botón “MODE” durante al menos
2 segundos para poner el cronómetro a
00:00.
La alarma sonará dos veces. La indicación
del tiempo y “TRIP.T” parpadean durante
2 segundos. En ese momento el cronómetro
queda listo para ponerlo en marcha.
UGU582A0.book Page 48 Friday, August 30, 2002 11:22 AM
