ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
GAUS0015

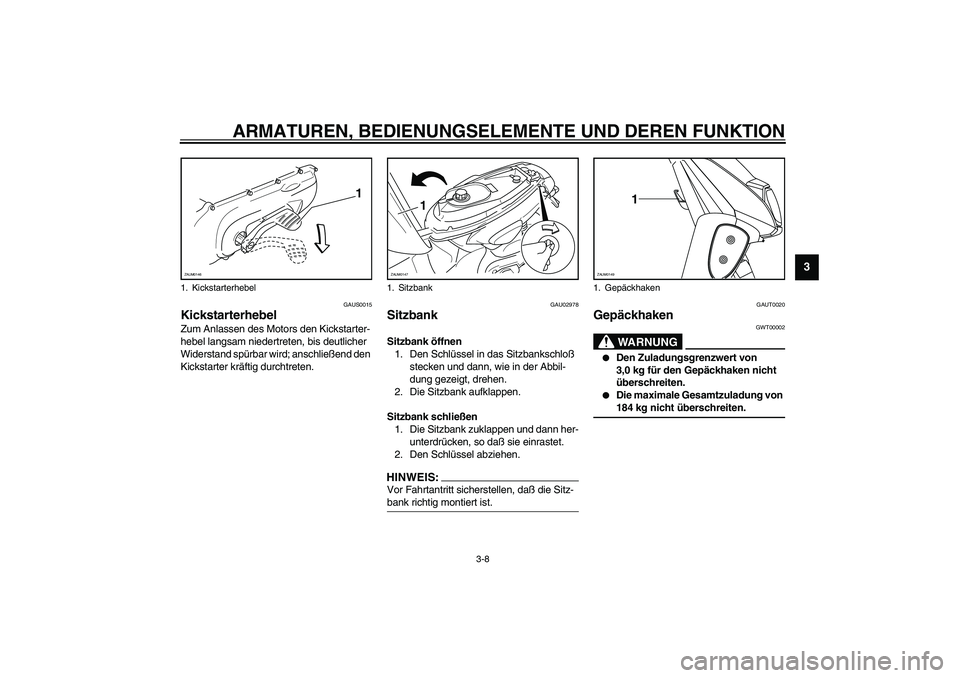

Kickstarterhebel Zum Anlassen des Motors den Kickstarter-
hebel langsam niedertreten, bis deutlicher
Widerstand spürbar wird; anschließend den
Kickstarter kräftig durchtreten.
GAU02978
Sitzbank Sitzbank öffnen
1. Den Schlüssel in das Sitzbankschloß
stecken und dann, wie in der Abbil-
dung gezeigt, drehen.
2. Die Sitzbank aufklappen.
Sitzbank schließen
1. Die Sitzbank zuklappen und dann her-
unterdrücken, so daß sie einrastet.
2. Den Schlüssel abziehen.HINWEIS:_ Vor Fahrtantritt sicherstellen, daß die Sitz-
bank richtig montiert ist._
GAUT0020
Gepäckhaken
GWT00002
WARNUNG
_
Den Zuladungsgrenzwert von
3,0 kg für den Gepäckhaken nicht
überschreiten.
Die maximale Gesamtzuladung von
184 kg nicht überschreiten.
_
1. Kickstarterhebel
1
ZAUM0146
1. Sitzbank
1
ZAUM0147
1. Gepäckhaken
1
ZAUM0149
Page 26 of 80
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
GAUM0114

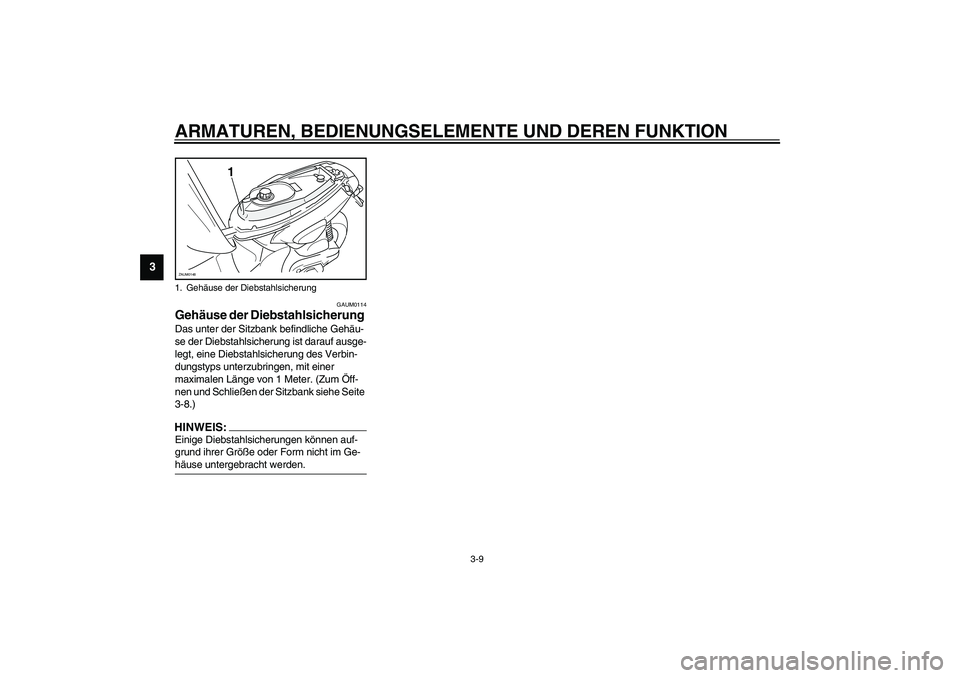

Gehäuse der Diebstahlsicherung Das unter der Sitzbank befindliche Gehäu-
se der Diebstahlsicherung ist darauf ausge-
legt, eine Diebstahlsicherung des Verbin-
dungstyps unterzubringen, mit einer
maximalen Länge von 1 Meter. (Zum Öff-
nen und Schließen der Sitzbank siehe Seite
3-8.) HINWEIS:_ Einige Diebstahlsicherungen können auf-
grund ihrer Größe oder Form nicht im Ge-
häuse untergebracht werden. _1. Gehäuse der Diebstahlsicherung
1
ZAUM0148
Page 27 of 80
ROUTINEKONTROLLE VOR FAHRTBEGINN
4
Routinekontrolle vor Fahrtbeginn ...................................................... 4-1
Page 28 of 80
4-1
4
GAU01114

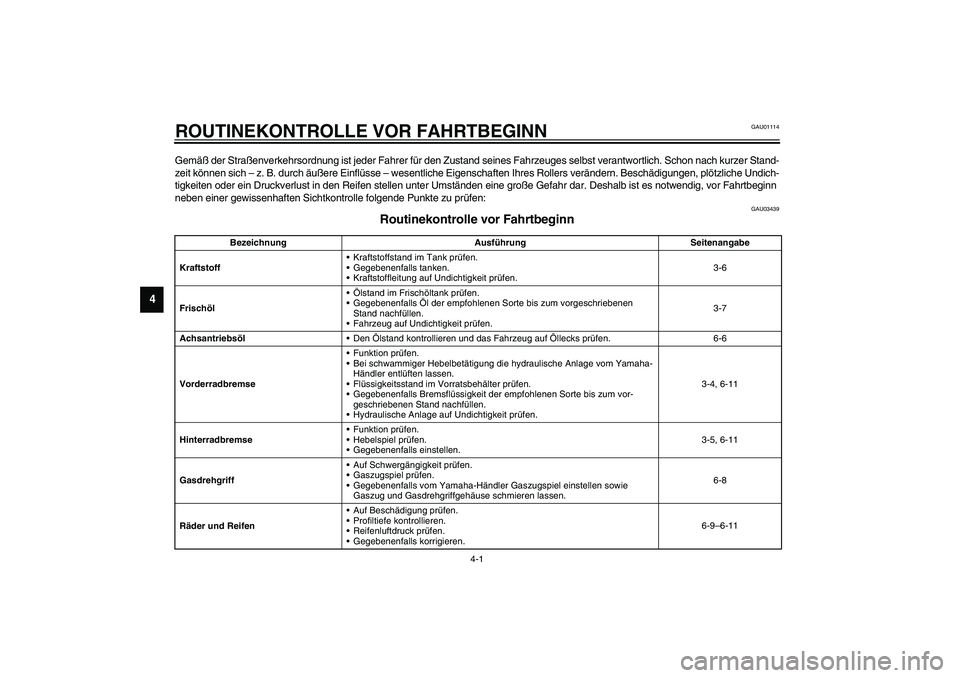

4-ROUTINEKONTROLLE VOR FAHRTBEGINNGemäß der Stra ßenverkehrsordnung ist jeder Fahrer f ür den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Stand-
zeit k önnen sich – z. B. durch äuß ere Einfl üsse – wesentliche Eigenschaften Ihres Rollers ver ändern. Besch ädigungen, pl ötzliche Undich-
tigkeiten oder ein Druckverlust in den Reifen stellen unter Umst änden eine gro ße Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn
neben einer gewissenhaften Sichtkontrolle folgende Punkte zu pr üfen:
GAU03439
Routinekontrolle vor Fahrtbeginn
CO-01G
Bezeichnung Ausf ührung Seitenangabe
Kraftstoff
Kraftstoffstand im Tank pr üfen.
Gegebenenfalls tanken.
Kraftstoffleitung auf Undichtigkeit pr üfen. 3-6
Frisch öl Ö
lstand im Frisch öltank pr üfen.
Gegebenenfalls Öl der empfohlenen Sorte bis zum vorgeschriebenen
Stand nachf üllen.
Fahrzeug auf Undichtigkeit pr üfen. 3-7
Achsantriebs öl
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks pr üfen. 6-6
Vorderradbremse
Funktion pr üfen.
Bei schwammiger Hebelbet ätigung die hydraulische Anlage vom Yamaha-
H ändler entl üften lassen.
Fl üssigkeitsstand im Vorratsbeh älter pr üfen.
Gegebenenfalls Bremsfl üssigkeit der empfohlenen Sorte bis zum vor-
geschriebenen Stand nachf üllen.
Hydraulische Anlage auf Undichtigkeit pr üfen. 3-4, 6-11
Hinterradbremse
Funktion pr üfen.
Hebelspiel pr üfen.
Gegebenenfalls einstellen. 3-5, 6-11
Gasdrehgriff
Auf Schwerg ängigkeit pr üfen.
Gaszugspiel pr üfen.
Gegebenenfalls vom Yamaha-H ändler Gaszugspiel einstellen sowie
Gaszug und Gasdrehgriffgeh äuse schmieren lassen. 6-8
R äder und Reifen
Auf Besch ädigung pr üfen.
Profiltiefe kontrollieren.
Reifenluftdruck pr üfen.
Gegebenenfalls korrigieren. 6-
9– 6- 11
Page 29 of 80
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4

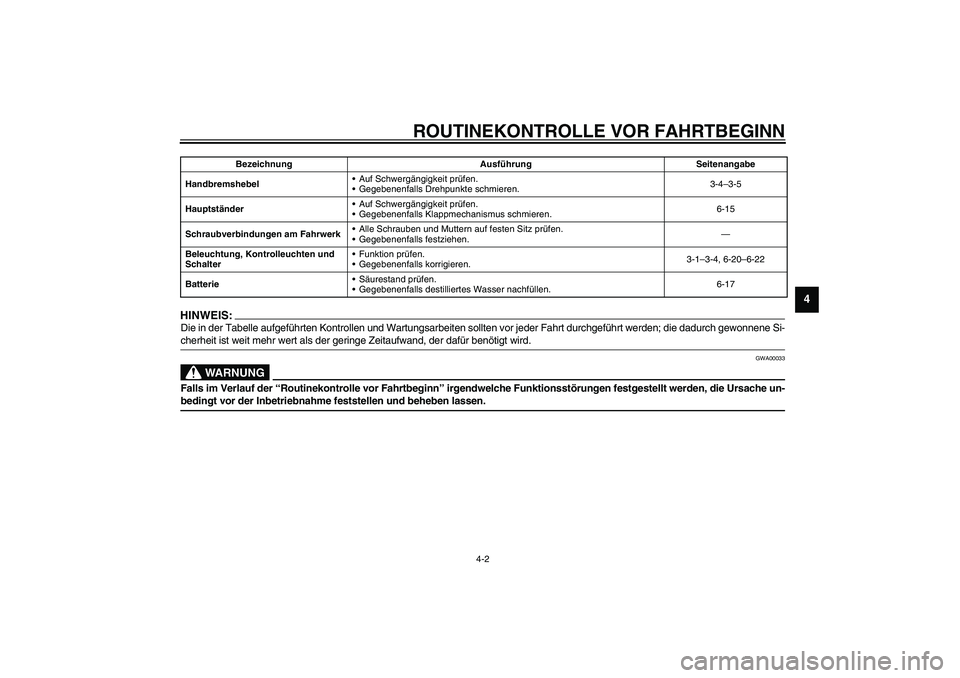

HINWEIS:_ Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si-
cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. _
GWA00033
WARNUNG
_ Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-
bedingt vor der Inbetriebnahme feststellen und beheben lassen. _HandbremshebelAuf Schwergängigkeit prüfen.
Gegebenenfalls Drehpunkte schmieren.3-4–3-5
HauptständerAuf Schwergängigkeit prüfen.
Gegebenenfalls Klappmechanismus schmieren.6-15
Schraubverbindungen am FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
Gegebenenfalls festziehen.—
Beleuchtung, Kontrolleuchten und
SchalterFunktion prüfen.
Gegebenenfalls korrigieren.3-1–3-4, 6-20–6-22
BatterieSäurestand prüfen.
Gegebenenfalls destilliertes Wasser nachfüllen.6-17 Bezeichnung Ausführung Seitenangabe
Page 30 of 80
Page 31 of 80
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5
Motor anlassen................................................................................... 5-1
Warmen Motor anlassen ................................................................... 5-2
Anfahren ............................................................................................ 5-2
Beschleunigen und verlangsamen .................................................... 5-3
Bremsen ............................................................................................ 5-3
Tips zum Kraftstoffsparen ................................................................. 5-4
Einfahrvorschriften ............................................................................ 5-4
Parken ............................................................................................... 5-5
Page 32 of 80
5-1
5
GAU00372
5-WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
GAU01118
WARNUNG
_
Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Die
Yamaha-Fachwerkstatt gibt bei Fra-
gen gerne Auskunft.
Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen und betreiben. Motorabgase
sind äußerst giftig und führen in
kurzer Zeit zu Bewußtlosigkeit und
Tod. Daher stets für eine gute Be-
lüftung sorgen.
Das Fahrzeug am besten immer mit
ausgeklapptem Hauptständer an-
lassen.
_
GAU00415*

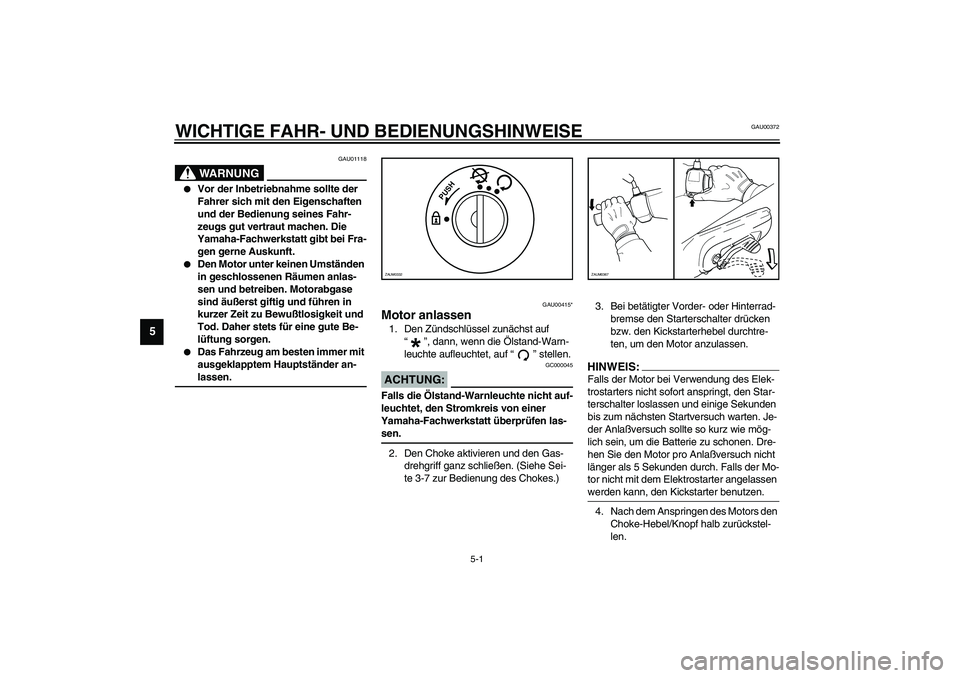

Motor anlassen1. Den Zündschlüssel zunächst auf
