Page 130 of 177

17-02-2003
Controle van werking Het goed functioneren van het systeem wordt aange-
geven door een pictogram op hetinstrumentenpaneel in combinatiemet een geluidssignaal en een mel-
ding op het multifunctionele display. Als bij aangezet contact (2e stand), dit pictogram op het instrumentenpa-neel verschijnt in combinatie met eengeluidssignaal en de melding"Airbag passagierszijde uitge-schakeld" op het multifunctionele
display, betekent dit dat de airbagaan passagierszijde is uitgeschakeld(stand "OFF").
RIJDEN MET UW 406
154
Uitschakelen airbag aan passagierszijde* Schakel voor de veiligheid van uw kind de airbag aan passagierszij-de altijd uit als u een kinderzitjemet de rug in de rijrichting op devoorstoel plaatst. Zet het contact uit, steek de sleutel in de schakelaar voor uitschakelenvan de airbag aan passagierszijde1, draai deze in de stand "OFF"en
verwijder de sleutel zonder de standvan de schakelaar te veranderen.
Het verklikkerlampje op het instru-mentenpaneel brandt zolang de air-bag is uitgeschakeld. In de stand "OFF"werkt de airbag
aan passagierszijde bij een eventu- ele aanrijding niet. Als u het kinderzitje heeft verwijderd, zet dan de schakelaar weer op "ON"
om de airbag opnieuw in te schake-len en zo de veiligheid van uwpassagier te garanderen.
* Volgens land van bestemming. DE ZIJ-AIRBAGS De zij-airbags zijn aan de zijde van de portieren in de rugleuningen vande voorstoelen aangebracht. Ze worden aan de zijde waar de aanrijding plaatsvindt opgeblazen. Controle van werking Het goed functioneren van het sys- teem wordt aangegeven door eenpictogram in combinatie met eengeluidssignaal en een melding op
het multifunctionele display.
Als dit pictogram verschijntin combinatie met eengeluidssignaal en de mel-ding "Airbag(s) defect" op
het multifunctionele display,
raadpleeg dan een PEUGEOT-servi-cepunt om het systeem te latencontroleren.
Page 132 of 177

17-02-2003
Controle van werking Het goed functioneren van het systeem wordt aange-
geven door een pictogram op hetinstrumentenpaneel in combinatiemet een geluidssignaal en een mel-
ding op het multifunctionele display. Als bij aangezet contact (2e stand), dit pictogram op het instrumentenpa-neel verschijnt in combinatie met eengeluidssignaal en de melding"Airbag passagierszijde uitge-schakeld" op het multifunctionele
display, betekent dit dat de airbagaan passagierszijde is uitgeschakeld(stand "OFF").
RIJDEN MET UW 406
154
Uitschakelen airbag aan passagierszijde* Schakel voor de veiligheid van uw kind de airbag aan passagierszij-de altijd uit als u een kinderzitjemet de rug in de rijrichting op devoorstoel plaatst. Zet het contact uit, steek de sleutel in de schakelaar voor uitschakelenvan de airbag aan passagierszijde1, draai deze in de stand "OFF"en
verwijder de sleutel zonder de standvan de schakelaar te veranderen.
Het verklikkerlampje op het instru-mentenpaneel brandt zolang de air-bag is uitgeschakeld. In de stand "OFF"werkt de airbag
aan passagierszijde bij een eventu- ele aanrijding niet. Als u het kinderzitje heeft verwijderd, zet dan de schakelaar weer op "ON"
om de airbag opnieuw in te schake-len en zo de veiligheid van uwpassagier te garanderen.
* Volgens land van bestemming. DE ZIJ-AIRBAGS De zij-airbags zijn aan de zijde van de portieren in de rugleuningen vande voorstoelen aangebracht. Ze worden aan de zijde waar de aanrijding plaatsvindt opgeblazen. Controle van werking Het goed functioneren van het sys- teem wordt aangegeven door eenpictogram in combinatie met eengeluidssignaal en een melding op
het multifunctionele display.
Als dit pictogram verschijntin combinatie met eengeluidssignaal en de mel-ding "Airbag(s) defect" op
het multifunctionele display,
raadpleeg dan een PEUGEOT-servi-cepunt om het systeem te latencontroleren.
Page 152 of 177

17-02-2003

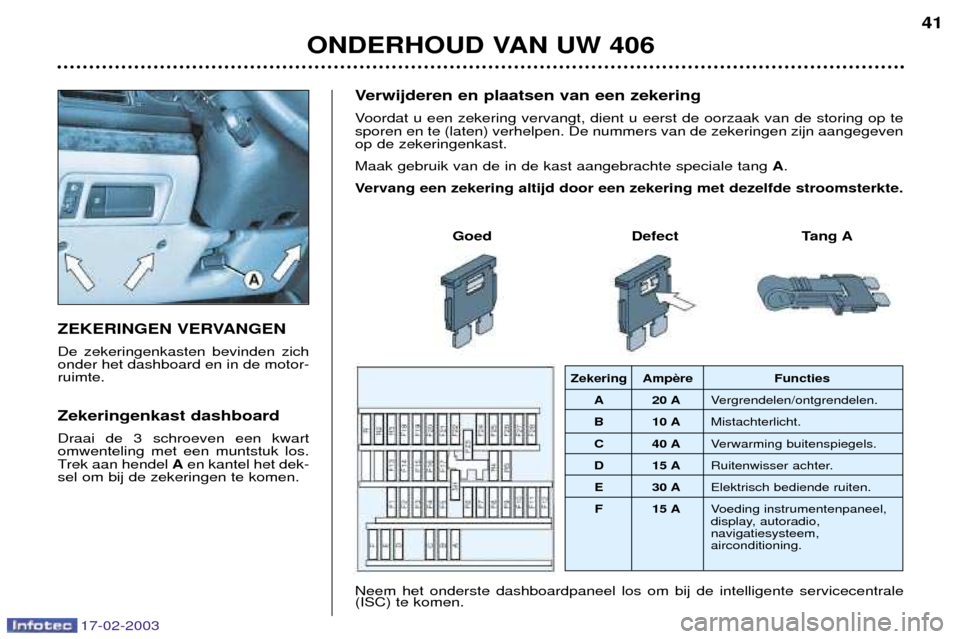

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Amp Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41
Page 156 of 177

17-02-2003
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Amp Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41
Page 157 of 177
17-02-2003

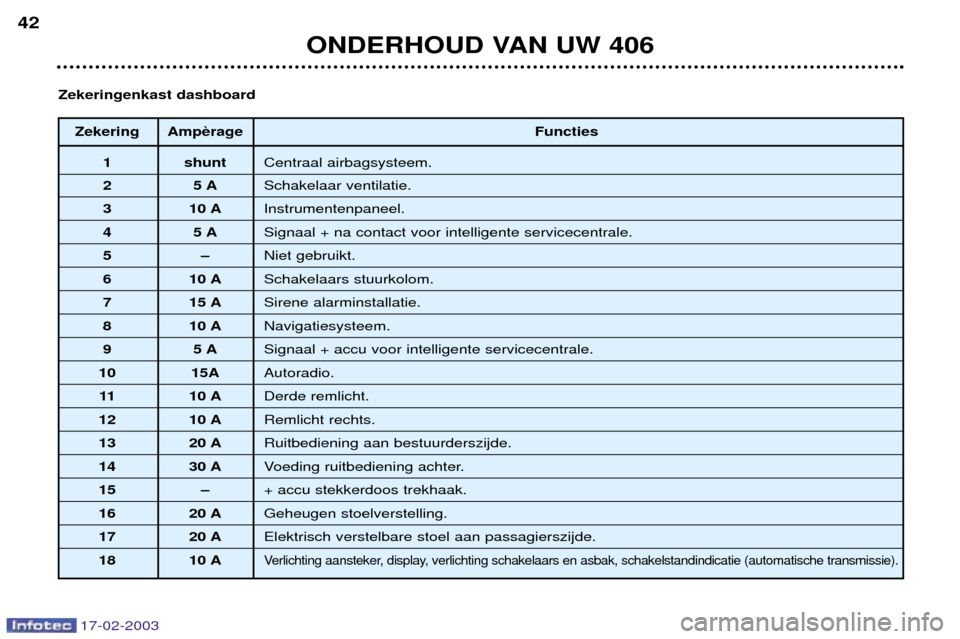

Zekering AmpFuncties
1 shuntCentraal airbagsysteem.
25 ASchakelaar ventilatie.
3 10 A Instrumentenpaneel.
45 ASignaal + na contact voor intelligente servicecentrale.
5Ð Niet gebruikt.
6 10 ASchakelaars stuurkolom.
7 15 ASirene alarminstallatie.
8 10 ANavigatiesysteem.
95 ASignaal + accu voor intelligente servicecentrale.
10 15A Autoradio.
11 10 ADerde remlicht.
12 10 A Remlicht rechts.
13 20 ARuitbediening aan bestuurderszijde.
14 30 AVoeding ruitbediening achter.
15 Ð+ accu stekkerdoos trekhaak.
16 20 AGeheugen stoelverstelling.
17 20 AElektrisch verstelbare stoel aan passagierszijde.
18 10 A
Verlichting aansteker, display, verlichting schakelaars en asbak, schakelstandindicatie (automatische transmissie).
Zekeringenkast dashboard
ONDERHOUD VAN UW 406
42
Page 159 of 177

17-02-2003
ACCU Laden met behulp van een acculader :
- maak de accupoolklemmen los,
- volg de aanwijzingen van de fabrikant op de acculader,
- sluit de accukabels weer aan, te beginnen met de (Ð) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijnmet een (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu :
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.
Wacht tot de motor stationair draait en neem dan de kabels los.

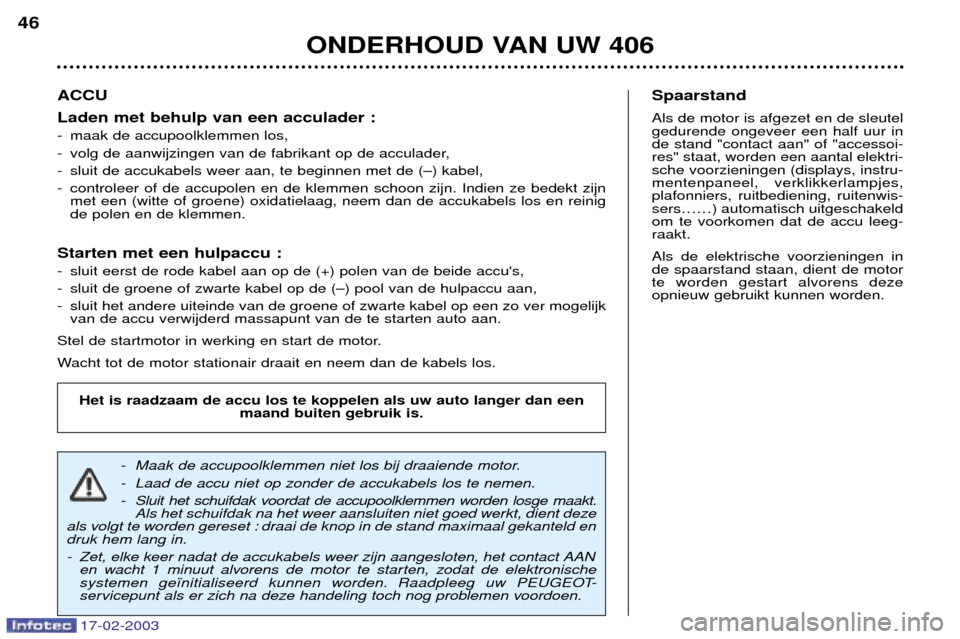

- Maak de accupoolklemmen niet los bij draaiende motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Sluit het schuifdak voordat de accupoolklemmen worden losge maakt. Als het schuifdak na het weer aansluiten niet goed werkt, dient deze
als volgt te worden gereset : draai de knop in de stand maximaal gekanteld en
druk hem lang in.
- Zet, elke keer nadat de accukabels weer zijn aangesloten, het contact AAN en wacht 1 minuut alvorens de motor te starten, zodat de elektronische
systemen ge•nitialiseerd kunnen worden. Raadpleeg uw PEUGEOT-
servicepunt als er zich na deze handeling toch nog problemen voordoen.
Het is raadzaam de accu los te koppelen als uw auto langer dan een maand buiten gebruik is.
Spaarstand Als de motor is afgezet en de sleutel gedurende ongeveer een half uur inde stand "contact aan" of "accessoi-res" staat, worden een aantal elektri-sche voorzieningen (displays, instru-mentenpaneel, verklikkerlampjes,plafonniers, ruitbediening, ruitenwis-sersÉÉ) automatisch uitgeschakeldom te voorkomen dat de accu leeg-raakt. Als de elektrische voorzieningen in de spaarstand staan, dient de motorte worden gestart alvorens dezeopnieuw gebruikt kunnen worden.
ONDERHOUD VAN UW 406
46
