2003 Peugeot 406 Break dashboard

17-02-2003
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Amp Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41

17-02-2003
ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en in de motor-ruimte. Zekeringenkast dashboard Draai de 3 schroeven een kwart omwenteling met een muntstuk los.
Trek aan hendel Aen kantel het dek-
sel om bij de zekeringen te komen. Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
Goed Defect Tang A
Neem het onderste dashboardpaneel los om bij de intelligente servicecentrale (ISC) te komen.
Zekering Amp Functies A 20 A Vergrendelen/ontgrendelen.
B 10 A Mistachterlicht.
C 40 A Verwarming buitenspiegels.
D 15 A Ruitenwisser achter.
E 30 A Elektrisch bediende ruiten.
F 15 A Voeding instrumentenpaneel,
display, autoradio,navigatiesysteem,airconditioning.
ONDERHOUD VAN UW 406 41

17-02-2003
Zekering AmpFuncties
1 shuntCentraal airbagsysteem.
25 ASchakelaar ventilatie.
3 10 A Instrumentenpaneel.
45 ASignaal + na contact voor intelligente servicecentrale.
5Ð Niet gebruikt.
6 10 ASchakelaars stuurkolom.
7 15 ASirene alarminstallatie.
8 10 ANavigatiesysteem.
95 ASignaal + accu voor intelligente servicecentrale.
10 15A Autoradio.
11 10 ADerde remlicht.
12 10 A Remlicht rechts.
13 20 ARuitbediening aan bestuurderszijde.
14 30 AVoeding ruitbediening achter.
15 Ð+ accu stekkerdoos trekhaak.
16 20 AGeheugen stoelverstelling.
17 20 AElektrisch verstelbare stoel aan passagierszijde.
18 10 A
Verlichting aansteker, display, verlichting schakelaars en asbak, schakelstandindicatie (automatische transmissie).
Zekeringenkast dashboard
ONDERHOUD VAN UW 406
42

17-02-2003

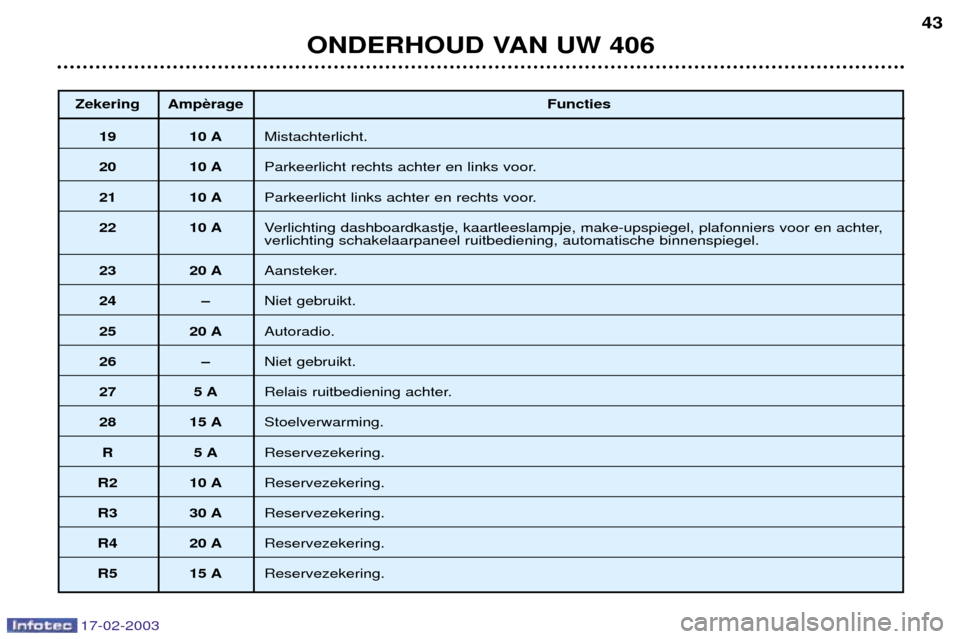

Zekering AmpFuncties
19 10 AMistachterlicht.
20 10 AParkeerlicht rechts achter en links voor.
21 10 AParkeerlicht links achter en rechts voor.
22 10 A Verlichting dashboardkastje, kaartleeslampje, make-upspiegel, plafonniers voor en achter,
verlichting schakelaarpaneel ruitbediening, automatische binnenspiegel.
23 20 AAansteker.
24 ÐNiet gebruikt.
25 20 AAutoradio.
26 ÐNiet gebruikt.
27 5 ARelais ruitbediening achter.
28 15 AStoelverwarming.
R5 AReservezekering.
R2 10 A Reservezekering.
R3 30 AReservezekering.
R4 20 AReservezekering.
R5 15 A Reservezekering.
ONDERHOUD VAN UW 406 43

17-02-2003
INBOUWEN VAN LUIDSPREKERS
Er is ruimte voor het inbouwen van :
- luidsprekers met een diameter van165 mm in de voorportieren,
- en tweeters met een diameter van 55 mm in het dashboard,
- speciale elliptische luidsprekers achter in de sedan,
- luidsprekers met een diameter van 100 mm achter in de break.

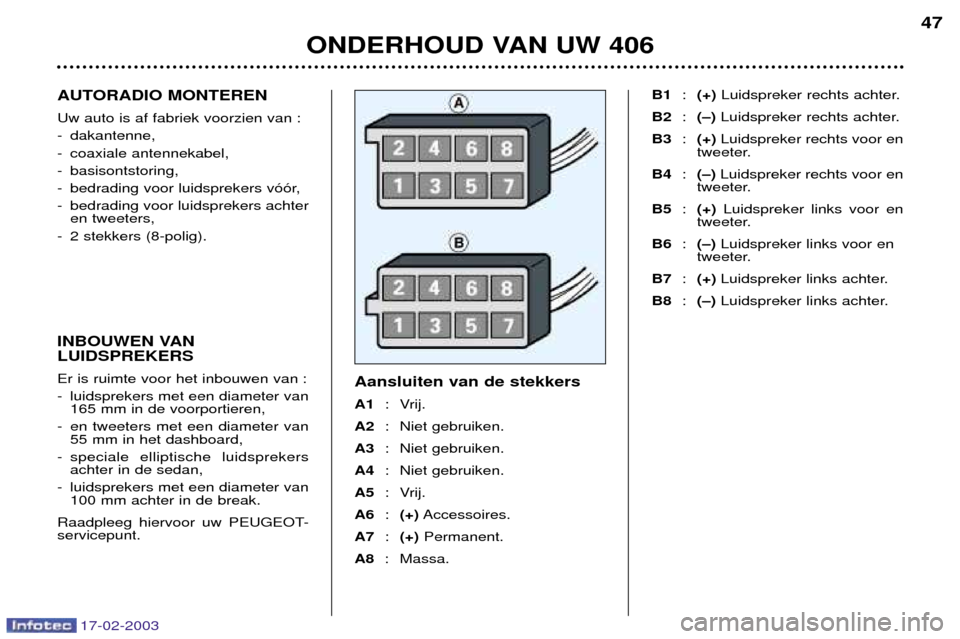

Raadpleeg hiervoor uw PEUGEOT- servicepunt. Aansluiten van de stekkers A1
: Vrij.
A2 : Niet gebruiken.
A3 : Niet gebruiken.
A4 : Niet gebruiken.
A5 : Vrij.
A6 :(+) Accessoires.
A7 :(+) Permanent.
A8 : Massa. B1
:(+) Luidspreker rechts achter.
B2 :(Ð) Luidspreker rechts achter.
B3 :(+) Luidspreker rechts voor en
tweeter.
B4 :(Ð) Luidspreker rechts voor en
tweeter.
B5 :(+) Luidspreker links voor en
tweeter.
B6 :(Ð) Luidspreker links voor en
tweeter.
B7 :(+) Luidspreker links achter.
B8 :(Ð) Luidspreker links achter.
ONDERHOUD VAN UW 406 47
AUTORADIO MONTEREN
Uw auto is af fabriek voorzien van :
- dakantenne,
- coaxiale antennekabel,
- basisontstoring,
- bedrading voor luidsprekers v——r,
- bedrading voor luidsprekers achter en tweeters,
- 2 stekkers (8-polig).

TECHNISCHE GEGEVENS
166

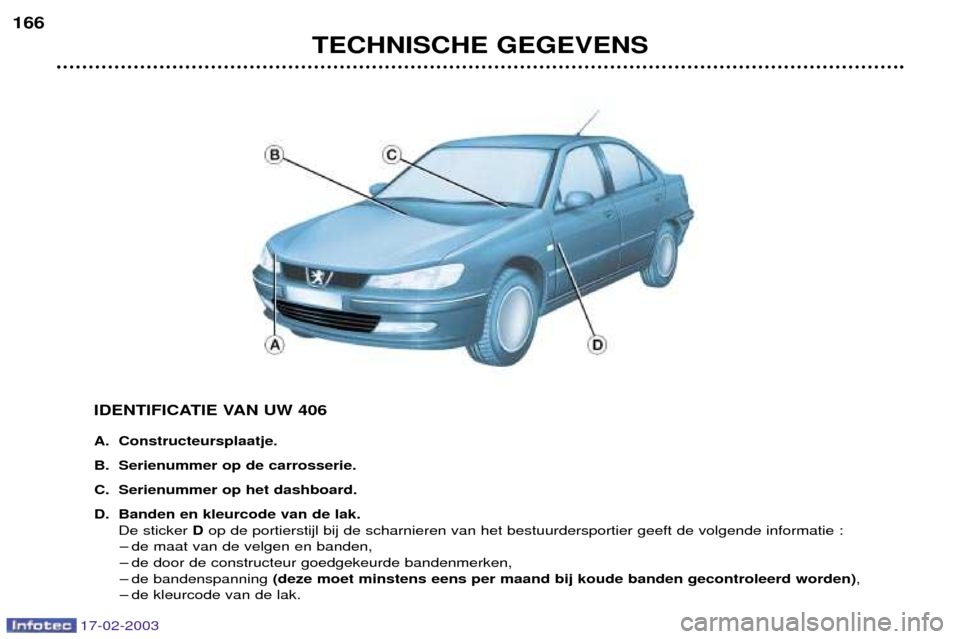

IDENTIFICATIE VAN UW 406
A. Constructeursplaatje.
B. Serienummer op de carrosserie.
C. Serienummer op het dashboard.
D. Banden en kleurcode van de lak.De sticker Dop de portierstijl bij de scharnieren van het bestuurdersportier geeft de volgende informatie :
Ð de maat van de velgen en banden,
Ð de door de constructeur goedgekeurde bandenmerken,
Ð de bandenspanning (deze moet minstens eens per maand bij koude banden gecontroleerd worden) ,
Ð de kleurcode van de lak.
17-02-2003
