Luce antinebbia posteriore
P 21W Sganciare il gruppo ottico. Girare di un quarto di giro il connettore portalampada e toglierlo. Sostituire la lampadina. Luci targa W 5 W Inserire un cacciavite sottile in uno dei fori esterni dell'elemento protettivo tra-sparente. Spingerlo verso l'esterno per sgan- ciarlo.
Togliere l'elemento trasparente.Sostituire la lampadina difettosa.

26-05-2003

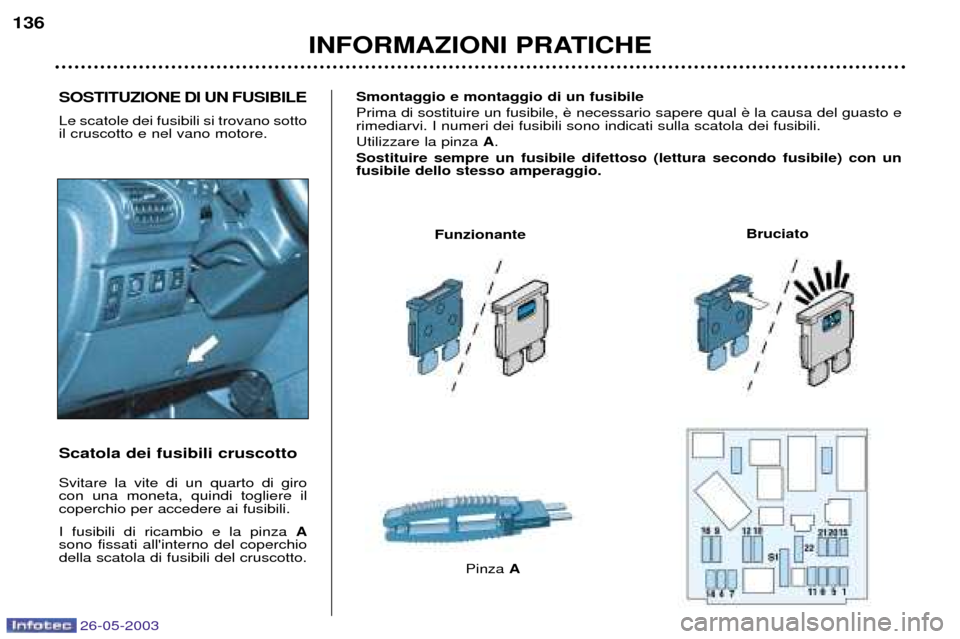

SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere ilcoperchio per accedere ai fusibili. I fusibili di ricambio e la pinza A
sono fissati all'interno del coperchio della scatola di fusibili del cruscotto.
INFORMAZIONI PRATICHE
136
Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza A.
Sostituire sempre un fusibile difettoso (lettura secondo fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Pinza A Bruciato

26-05-2003
INFORMAZIONI PRATICHE
138
Il circuito elettrico della
vettura per funzionare con equi-paggiamenti di serie od
opzionali.
Prima di installare altri equipaggia-menti o accessori elettrici sullavettura, consultare un Punto
Assistenza PEUGEOT. Alcuni accessori elettrici o il modo in cui sono montati possono avereeffetti nefasti sul funzionamentodella vettura(circuiti elettronici dicomando, circuito audio e circuitodi carica della batteria). La PEUGEOT non si assume alcuna responsabilitˆ in caso dispese di riparazione o guasti deri-vanti dall'installazione di accessoriausiliari non forniti e non racco-
mandati dalla PEUGEOT. Ci˜ valido anche per gli accessori noninstallati dalla PEUGEOT e in par-ticolare per gli apparecchi il cuiconsumo supera i 10 milliamp(scarica della batteria, incendio,ecc.).
* I maxifusibili sono una protezione supplementare per i sistemi elettrici. Tutti gli interventi devono essere effettuati da un Punto Assistenza PEUGEOT.
Fusibile N¡ Amperaggio Funzioni
1* 20 A Gruppo elettroventola
2* 60 A ABS/ESP
3* 30 A ABS/ESP
4* 70 A Alimentazione modulo servizio motore
5* 70 A Alimentazione modulo servizio motore
6* Ð Libero
7* 30 A Alimentazione contatto chiave
8* Ð Libero
Scatola fusibili vano motore Per accedere alla scatola situata nel vano motore (accanto alla batteria), sgan- ciare il coperchio. Dopo la sostituzione, richiudere accuratamente il coperchio.
oppure

26-05-2003
INFORMAZIONI PRATICHE139
Fusibile N¡ Amperaggio
Funzioni
1 10 A Preriscaldamento (Diesel) - Sonda acqua nel gasolio - Contattore luce retromarcia - Sensore di velocitˆ - Flussometro aria (Diesel)
2 15 A Elettrovalvola canister - Pompa carburante
3 10 A Calcolatore motore ABS/ESP - Contattore di stop ESP
4 10 A Calcolatore cambio automatico - Calcolatore motore
5 Ð Libero
6 15 A Proiettori antinebbia anteriori
7 20 A Pompa lavaproiettori
8 20 A Rel Regolatore alta pressione gasolio - Elettrovalvola controllo motore
9 15 A Luce anabbagliante sinistra
10 15 A Luce anabbagliante destra 11 10 A Luce abbagliante sinistra
12 15 A Luce abbagliante destra
13 15 A Avvisatori acustici
14 10 A Pompe lavacristalli anteriore e posteriore
15 30 A Riscaldatore scatola farfalla - Pompa iniiezione Diesel - Sonda ad ossigeno - Calcolatore motore - Flussometro aria - Bobina accensione - Elettrovalvola controllo motore - Riscaldamento gasolio - Iniettori - Elettrovalvola distribuzione variabile motore (206 RC) -
Elettrovalvola afflusso aria variabile motore (206 RC)
16 30 A Rel
17 30 A Tergicristallo alta e bassa velocitˆ
18 40 A Ventilatore interno abitacolo

26-05-2003
SOSTITUZIONE DI UN FUSIBILE Le scatole dei fusibili si trovano sotto il cruscotto e nel vano motore. Scatola dei fusibili cruscotto Svitare la vite di un quarto di giro con una moneta, quindi togliere ilcoperchio per accedere ai fusibili. I fusibili di ricambio e la pinza A
sono fissati all'interno del coperchio della scatola di fusibili del cruscotto.
INFORMAZIONI PRATICHE
136
Smontaggio e montaggio di un fusibile Prima di sostituire un fusibile, rimediarvi. I numeri dei fusibili sono indicati sulla scatola dei fusibili. Utilizzare la pinza A.
Sostituire sempre un fusibile difettoso (lettura secondo fusibile) con un fusibile dello stesso amperaggio.
Funzionante
Pinza A Bruciato

26-05-2003
INFORMAZIONI PRATICHE137
Fusibile N¡ Amperaggio
Funzion
1 15 A Riscaldamento sedile - Sirena d'allarme
4 20 A Display multifunzione - Calcolatore navigazione - Luci bagagliaio - Autoradio
5 15 A Diagnosi cambio automatico
6 10 A Livello liquido di raffreddamento - Cambio automatico - Autoradio - Sensore d'angolo del volante (ESP)
7 15 A Accessori scuola guida - Antifurto in postvendita
9 30 A Alzacristalli posteriori
10 40 A Sbrinamento lunotto posteriore e retrovisore
11 15 A Tergicristallo posteriore
12 30 A Alzacristallo anteriore - Tetto apribile
14 10 A Modulo servizio motore - Airbag - Comandi al volante - Sensore di pioggia
15 15 A Quadro strumenti - Display multifunzione - Calcolatore navigazione - Climatizzazione - Autoradio
16 30 A Comandi di bloccaggio / sbloccaggio aperture
20 10 A Luce stop destra
21 15 A Luce stop sinistra - 3 a
luce stop
22 20 A Plafoniera anteriore e plafoniera posteriore (206 SW) - Luce leggicarte - Luce cassetto ripostiglio - Accendisigari - Presa 12 Volt posteriore (206 SW)
S1 Shunt Shunt PARCO

26-05-2003
INFORMAZIONI PRATICHE
140
BATTERIA Per caricare la batteria con un caricabatteria:
Ð scollegare la batteria
Ð rispettare le istruzioni d'uso fornite dal fabbricante del caricatore
Ð ricollegare la batteria iniziando dal morsetto (Ð)
Ð verificare la pulizia dei morsetti e dei terminali. Se sono ossidati (ricoperti diun deposito biancastro o verdastro), smontarli e pulirli.
Per avviare la vettura utilizzando un'altra batteria.
Ð collegare il cavo rosso con i morsetti (+) delle due batterie
Ð collegare un'estremitˆ del cavo verde o nero con il morsetto (Ð) della batteria aggiuntiva
Ð collegare l'altra estremitˆ del cavo verde o nero con un punto di massa della vettura in cui la batteria
Azionare l'avviamento, far girare il motore.Aspettare il ritorno al regime minimo e scollegare i cavi.

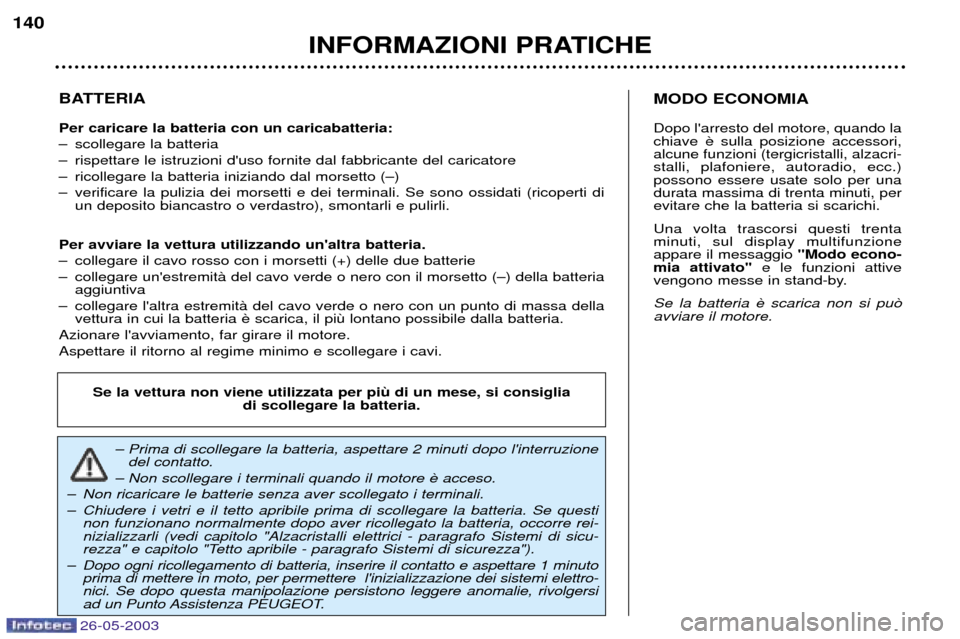

Ð Prima di scollegare la batteria, aspettare 2 minuti dopo l'interruzione del contatto.
Ð Non scollegare i terminali quando il motore
Ð Non ricaricare le batterie senza aver scollegato i terminali.
Ð Chiudere i vetri e il tetto apribile prima di scollegare la batteria. Se questi non funzionano normalmente dopo aver ricollegato la batteria, occorre rei- nizializzarli (vedi capitolo "Alzacristalli elettrici - paragrafo Sistemi di sicu-
rezza" e capitolo "Tetto apribile - paragrafo Sistemi di sicurezza").
Ð Dopo ogni ricollegamento di batteria, inserire il contatto e aspettare 1 minuto prima di mettere in moto, per permettere l'inizializzazione dei sistemi elettro-nici. Se dopo questa manipolazione persistono leggere anomalie, rivolgersi
ad un Punto Assistenza PEUGEOT.
Se la vettura non viene utilizzata per pi di scollegare la batteria.
MODO ECONOMIA Dopo l'arresto del motore, quando la chiave alcune funzioni (tergicristalli, alzacri-stalli, plafoniere, autoradio, ecc.)possono essere usate solo per unadurata massima di trenta minuti, perevitare che la batteria si scarichi. Una volta trascorsi questi trenta minuti, sul display multifunzioneappare il messaggio "Modo econo-
mia attivato" e le funzioni attive
vengono messe in stand-by. Se la batteria avviare il motore.

26-05-2003
INFORMAZIONI PRATICHE141
PREDISPOSIZIONE
AUTORADIO La vettura alloggiare una radio. Possiede infat-ti i seguenti elementi:
Ð antenna da tetto,
Ð cavo coassiale per l'antenna,
Ð sistema di eliminazione delle cor- renti parassite,
Ð alimentazione degli altoparlanti anteriori,
Ð alimentazione degli altoparlanti posteriori e tweeter,

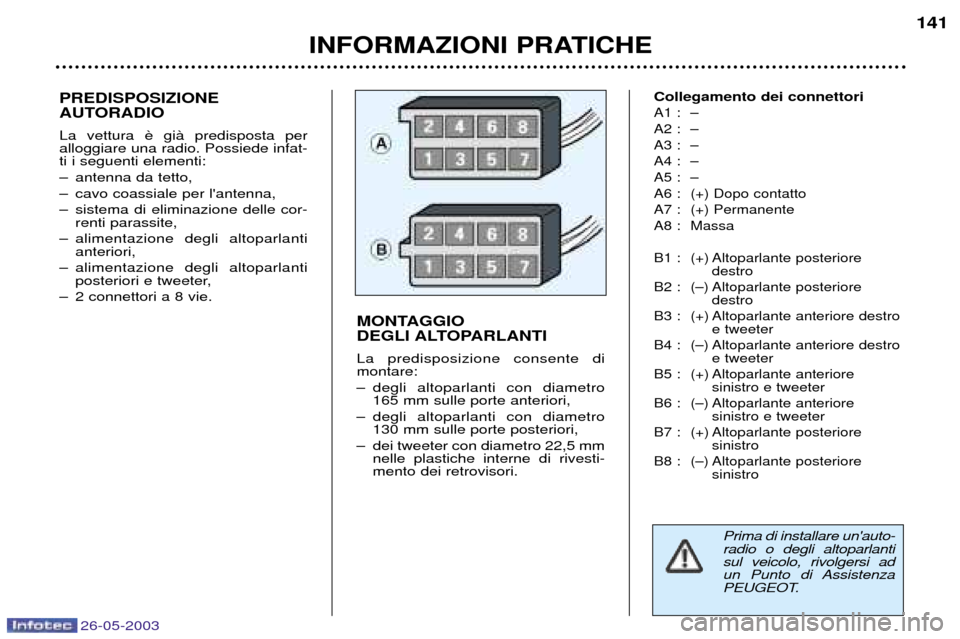

Ð 2 connettori a 8 vie. Collegamento dei connettori
A1 : Ð
A2 : Ð
A3 : Ð
A4 : Ð
A5 : Ð
A6 : (+) Dopo contatto
A7 : (+) Permanente
A8 : Massa
B1 : (+) Altoparlante posteriore
destro
B2 : (Ð) Altoparlante posteriore destro
B3 : (+) Altoparlante anteriore destro e tweeter
B4 : (Ð) Altoparlante anteriore destro e tweeter
B5 : (+) Altoparlante anteriore sinistro e tweeter
B6 : (Ð) Altoparlante anteriore sinistro e tweeter
B7 : (+) Altoparlante posteriore sinistro
B8 : (Ð) Altoparlante posteriore sinistro
MONTAGGIO
DEGLI ALTOPARLANTI La predisposizione consente di montare:
Ð degli altoparlanti con diametro165 mm sulle porte anteriori,
Ð degli altoparlanti con diametro 130 mm sulle porte posteriori,
Ð dei tweeter con diametro 22,5 mm nelle plastiche interne di rivesti- mento dei retrovisori.
Prima di installare un'auto- radio o degli altoparlantisul veicolo, rivolgersi ad
un Punto di Assistenza
PEUGEOT.
