INFORMACJE PRAKTYCZNE
134
Reflektory przeciwmgielne
przednie H1 55W
Nacisnąć pod klapką dostępu w
celu jej zwolnienia.
Otworzyć klapkę.
Obrócić pokrywę w celu jej wymontowania.
Odłączyć żarówkę.
Ścisnąć oba końce klamry mocowania
w celu wymontowania żarówki.

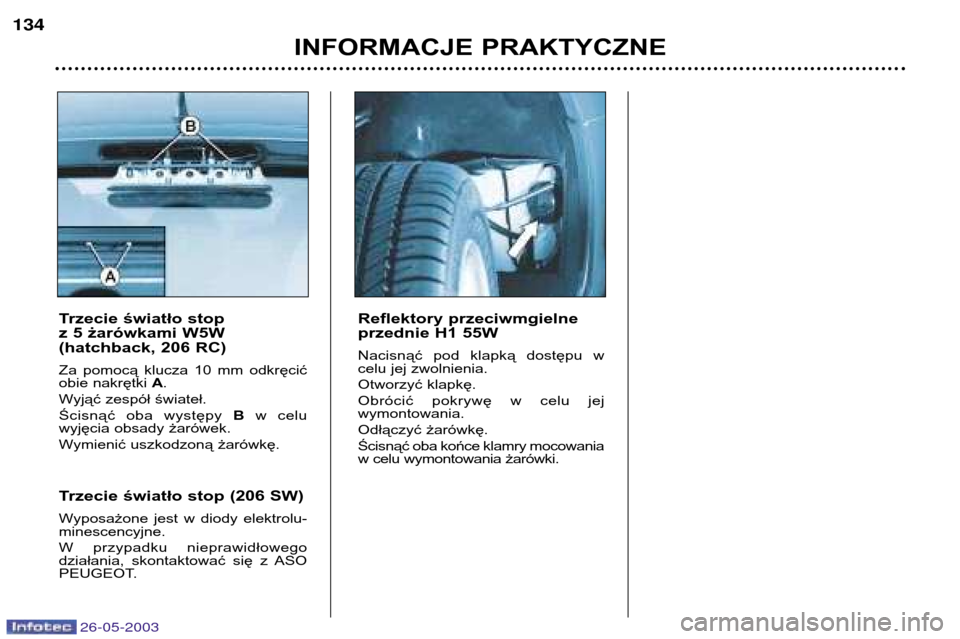

Trzecie światło stop
z 5 żarówkami W5W
(hatchback, 206 RC)
Za pomocą klucza 10 mm odkręcić
obie nakrętki A.
Wyjąć zespół świateł.
Ścisnąć oba występy Bw celu
wyjęcia obsady żarówek.
Wymienić uszkodzoną żarówkę.
Trzecie światło stop (206 SW)
Wyposażone jest w diody elektrolu- minescencyjne.
W przypadku nieprawidłowego
działania, skontaktować się z ASO
PEUGEOT.

26-05-2003
INFORMACJE PRAKTYCZNE133
Światła tylne
(hatchback, 206 RC)
Odpiąć boczne poszycie bagażnika.
Zdjąć śrubę motylkową.
Wymontować zespół świateł.
Nacisnąć na występ
Ai wypiąć
złącze.
Zdjąć osłonę.
Odciągnąć zapięcia Bi wymonto-
wać płytkę z obsadką żarówki.
Wymienić uszkodzoną żarówkę.
Przy montażu należy zwrócić uwagę
na prawidłowe ustawienie obudowy
żarówek i światła.
Hatchback, 206 RC 206 SW
1. Światła kierunkowskazów P21W.
2. Światła cofania P21W.
3. Światła stop / światła pozycyjne P21/5W.Światła tylne (206 SW)
Odpiąć górną część wykładziny
bagażnika przy pomocy monety.
Odkręcić dwie śruby motylkowe, w
razie potrzeby przy pomocy klucza
do demontażu kół.
Wymontować zespół świateł.
Odłączyć złącze.
Ścisnąć języczki 1i wyjąć płytkę z
obsadką żarówek 2.
Wymienić uszkodzoną żarówkę.
Przy montażu należy, założyć
wykładzinę bagażnika, zaczynając od
dołu, a następnie zapinając u góry.

26-05-2003
INFORMACJE PRAKTYCZNE
134
Reflektory przeciwmgielne
przednie H1 55W
Nacisnąć pod klapką dostępu w
celu jej zwolnienia.
Otworzyć klapkę.
Obrócić pokrywę w celu jej wymontowania.
Odłączyć żarówkę.
Ścisnąć oba końce klamry mocowania
w celu wymontowania żarówki.
Trzecie światło stop
z 5 żarówkami W5W
(hatchback, 206 RC)
Za pomocą klucza 10 mm odkręcić
obie nakrętki A.
Wyjąć zespół świateł.
Ścisnąć oba występy Bw celu
wyjęcia obsady żarówek.
Wymienić uszkodzoną żarówkę.
Trzecie światło stop (206 SW)
Wyposażone jest w diody elektrolu- minescencyjne.
W przypadku nieprawidłowego
działania, skontaktować się z ASO
PEUGEOT.

26-05-2003
INFORMACJE PRAKTYCZNE135
Światło przeciwmgielne
tylne P21W
Odpiąć zespół i wymontować go.
Obrócić gniazdo bagnetowe o jedną
czwartą obrotu i wyjąć je.
Wymienić żarówkę. Oświetlenie tablicy
rejestracyjnej W5W
Włożyć cienki śrubokręt w jeden z
zewnętrznych otworów obudowy.
Popchnąć ją do przodu w celu
odpięcia obudowy.
Wyjąć przezroczystą obudowę.
Wymienić uszkodzoną żarówkę.

26-05-2003
INFORMACJE PRAKTYCZNE
138
Układ elektryczny pojazdu
jest dostosowany do
współdziałania z wypo-
sażeniem seryjnym lub
opcjonalnym.
Przed zainstalowaniem innego
wyposażenia lub osprzętu elektrycz-
nego w pojeździe, skonsultować się
z ASO PEUGEOT.
Niektóre urządzenia elektryczne lub
sposób ich zamontowania mogą
mieć szkodliwy wpływ na działanie
pojazdu (układy elektrycznego ste-
rowania, obwód audio i obwód zasi-
lania elektrycznego).
PEUGEOT nie bierze odpowiedzial-
ności za koszty napraw samochodu
lub usuwania usterek, spowodowa-
nych zainstalowaniem dodatkowego
wyposażenia, nie dostarczonego
przez PEUGEOT i nie zamontowa-
nego zgodnie z jego zaleceniami, w
szczególności w przypadku wszelki-
ch urządzeń, których zużycie prądu
przekracza 10 miliamperów.
* Bezpieczniki maxi są dodatkowym zabezpieczeniem systemów elektrycznych.
Wszelkie naprawy muszą być wykonane przez ASO PEUGEOT.
Bezpiecznik Nr Amperaż Funkcje
1* 20A Zespół motowentylatora
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Zasilanie BSI
5* 70A Zasilanie BSI6* -Wolny
7* 30A Zasilanie stacyjki8* -Wolny
Skrzynka bezpieczników w komorze silnika
W celu uzyskania dostępu do skrzynki, znajdującej się w komorze silnika (obok
akumulatora), należy odpiąć pokrywę.
Po wykonaniu naprawy należy bardzo starannie zamknąć pokrywę.
lub

26-05-2003
INFORMACJE PRAKTYCZNE139
Bezpiecznik Nr Amperaż
Funkcje
1 10A Moduł podgrzewania (Diesel) - Czujnik wody w oleju napędowym - Stycznik światła
cofania - Czujnik prędkości - Przepływomierz powietrza (Diesel)
2 15A Elektrozawór kanistra - Pompa paliwowa
3 10A Kalkulator silnika ABS/ESP - Stycznik stop ESP
4 10A Kalkulator Automatycznej Skrzyni Biegów - Kalkulator silnika5 -Wolny
6 15A Reflektory przeciwmgielne przednie
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Pompa wtrysku Diesel - Regulator wysokiego ciśnienia oleju napędowego - Elektrozawór kontroli silnika
9 15A Światła mijania lewe
10 15A Światła mijania prawe 11 10A Światła drogowe lewe
12 15A Światła drogowe prawe
13 15A Sygnał dźwiękowy
14 10A Pompa spryskiwaczy szyby przedniej i tylnej
15 30A Podgrzewacz modułu przepustnicy - Pompa wtrysku Diesel - Sonda lambda - Kalkulator silnika - Przepływomierz powietrza - Cewka zapłonowa - Elektrozawór kontroli silnika -
Podgrzewanie oleju napędowego - Wtryskiwacze - Elektrozawór zmiennej dystrybucji
silnika (206 RC) - Elektrozawór zmiennego dopływu powietrza (206 RC)
16 30A Przekaźnik pompy powietrza
17 30A Wycieraczka o małej i dużej szybkości
18 40A Wentylator klimatyzacji

26-05-2003
INFORMACJE PRAKTYCZNE137

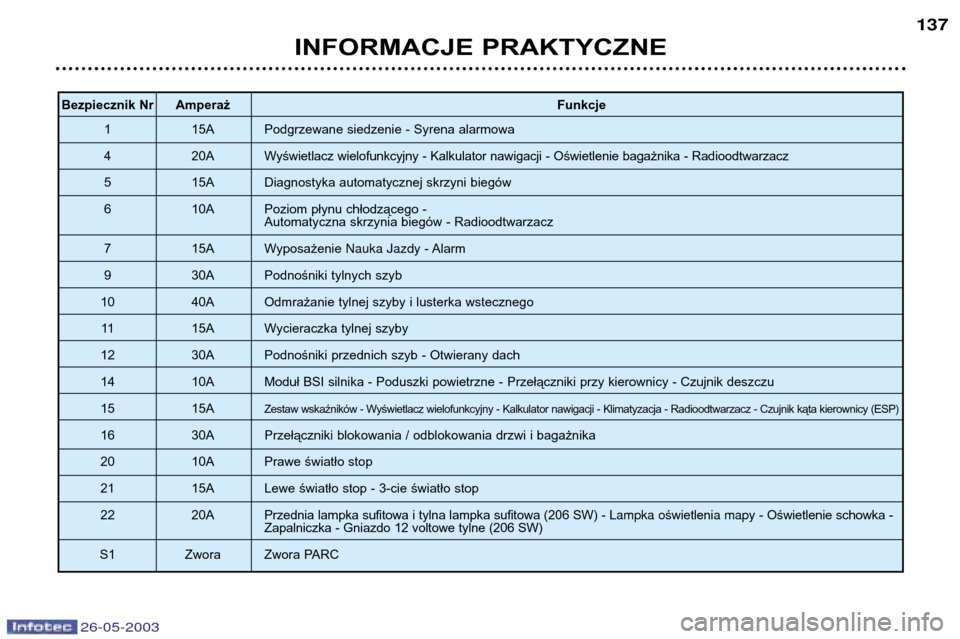

Bezpiecznik Nr Amperaż
Funkcje
1 15A Podgrzewane siedzenie - Syrena alarmowa
4 20A Wyświetlacz wielofunkcyjny - Kalkulator nawigacji - Oświetlenie bagażnika - Radioodtwarzacz
5 15A Diagnostyka automatycznej skrzyni biegów
6 10A Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz
7 15A Wyposażenie Nauka Jazdy - Alarm
9 30A Podnośniki tylnych szyb
10 40A Odmrażanie tylnej szyby i lusterka wstecznego
11 15A Wycieraczka tylnej szyby
12 30A Podnośniki przednich szyb - Otwierany dach
14 10A Moduł BSI silnika - Poduszki powietrzne - Przełączniki przy kierownicy - Czujnik deszczu
15 15A Zestaw wskaźników - Wyświetlacz wielofunkcyjny - Kalkulator nawigacji - Klimatyzacja - Radioodtwarzacz - Czujnik kąta kierownicy (ESP)
16 30A Przełącznik iblokowania / odblokowania drzwi i bagażnika
20 10A Prawe światło stop
21 15A Lewe światło stop - 3-cie światło stop
22 20A Przednia lampka sufitowa i tylna lampka sufitowa (206 SW) - Lampka oświetlenia mapy- Oświetlenie schowka -
Zapalniczka - Gniazdo 12 voltowe tylne (206 SW)
S1 Zwora Zwora PARC
