PRÉVENTION DE LA CORROSION & NETTOYAGE
4-4
ZE050A1-AU NETTOYER A L'INTERIEUR Nettoyage des garnitures en vinyle Pour nettoyer les garnitures en vinyle, com- mencer par enlever la saleté et la poussière au moyen d'un aspirateur. Ensuite, appliquer une solution de savon doux, ou de détergent, et d'eau au moyen d'une éponge propre ou d'un chiffon doux. Laisser agir pendant quelques instants pour détacher la saleté puis essuyer avec une éponge ou un chiffon humide et propre. Si toutes les taches n'ont pas disparu, répéter la procédure jusqu'à ce que les garnitures soient propres. Ne pas utiliser d'essence, de solvant, de diluant de peinture ou autres produits de nettoyage puissants. ZE050B1-AU Nettoyer la moquetteUtiliser un produit moussant pour moquette. Ce type de produit existe sous forme d'aérosol, de liquide ou de poudre. Lire le mode d'emploi et s'y conformer strictement. Au moyen d'un aspirateur et de l'accessoire appropriè, enlever le maximum de saletés de la moquette. Appliquer la mousse en suivant les instructions du fabricant ensuite frotter en formant des cercles qui se chevauchent. Ne pas ajouter d'eau. Ces produits agissent mieux lorsque la moquette reste aussi sèche que possible.
ZE050C1-AU Nettoyer les ceintures de sécuritéPour nettoyer les ceintures de sécurité, utiliser un chiffon ou une éponge avec un savon ou un détergent doux et de l'eau chaude. Ne pas appliquer de détergents puissants, de produits colorants ou blanchissant ou de substances abrasives sur les sangles, car ces produits pourraient affaiblir la résistance du tissu.Au cours du nettoyage, inspecter les ceintures et rechercher toute trace de dommage : usure excessive, entailles, effilochage, etc., et les remplacer si nécessaire. ZE050D1-AU Nettoyer les vitresPour nettoyer les vitres de la voiture, vous pouvez utiliser le même produit que pour celles de la maison. Toutefois, en nettoyant la lunette arrière du côté intérieur, prendre soin de ne pas endommager les fils du système de dégivrage. ZE050E1-AU Des questions?Pour toute question concernant l'entretien de votre voiture, vous pouvez vous adresser à votre distributeur Hyundai.
YF050F1-AU Entretien du cuir de revêtement (Si posé) Dans des conditions normales d'utilisation, le cuir de revêtement prend la poussière et les impuretés comme n'importe quel autre type de revêtement. Ces saletés doivent être éliminées par un nettoyage approprié, si non elles risquent de s'incruster dans la surface du cuir et ainsi d'en altérer le lustre.Les cuirs fins réclament des soins réguliers. Ces soins ne sont pas très élaborés, mais consistent entre autres en un nettoyage chaque fois que cela s'avère nécessaire. Lavés à l'eau savonneuse, les cuirs conserveront leur lustre et leur beauté du premier jour pendant de nombreuses années. Savonnez vigoureusement le cuir à l'aide d'une étamine imbibée d'une mousse de savon à base de savon doux et d'eau tiède. Nettoyez-le ensuite avec un torchon légèrement humide et séchez-le avec un chif- fon doux. Nettoyez le cuir de la sorte chaque fois qu'il est sale.Au cours du processus de tannage, le cuir a été imprégné de suffisamment d'huile pour ne plus en avoir besoin pendant toute sa durée de vie. Toute application d'huile sur la surface finie du cuir risque donc de causer plus de tort que de bien. Ne jamais utilliser de vernis ou de cire pour meubles sur le cuir.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5-1
ZF010A1-AU
5. LA CLE D'UN
FONCTIONNE- MENT OPTIMAL Instructions pour l'entretien du véhicule
ZF020A1-HU INSTRUCTIONS POUR L'ENTRETIEN Pour maintenir votre Hyundai en bon état de fonctionnement pendant un maximum de kilomètres, certaines procédures d'entretien doivent être effectuées. Bien que les techniques de conception et de fabrication utilisées aient permis de les réduire aux strict minimum, les travaux d'entretien qui restent requis revêtent la plus grande importance. Conformément aux clauses des garanties couvrant votre nouvelle voiture, la responsabilité vous incombe de veiller à ce que ces procédures d'entretien soient effectuées. Le carnet d'entretien qui accompagne votre nouvelle voiture contient toutes les infor- mations utiles concernant les garanties du constructeur. ZF020B1-AU Types d'entretien Les travaux d'entretien requis pour votre Hyun- dai peuvent être rangés en dewp grandes catégories:
o Les procédures du programme d'entretien
o Les contrôles quotidiens de routine SF020C2-FU Procédures planifiées spécifiéesVoici les procédures telles que les vérifications, les réglages et les remplacements qui sont répertoriées dans les tableaux d'entretien. Ces procédures doivent être exécutées aux intervalles indiqués dans le planning de mainte- nance afin de ne pas annuler la garantie. Bien qu'il soit fortement recommandé de les faire exécuter par des techniciens formés en usine ou par le distributeur auprès de votre concessionnaire Hyundai, ces procédures peuvent être exécutées dans n'importe quel point de service après-vente qualifié. Nous vous recommandons d'utiliser des pièces Hyundai d'origine pour toute réparation ou changement nécessaire. D'autres pièces de qualité équivalente comme l'huile moteur, le liquide de refroidissement du moteur, l'huile d'essieu manuel ou auto, le liquide de frein, etc. non fournies par Hyundai Motor Company ou ses concessionnaires peuvent être utilisées sans nuire à la garantie mais veillez toujours à ce que ces produits soient d'une qualité équivalente à celle des pièces Hyundai d'origine.Votre passeport de service après-vente vous fournit plus d'informations sur la garantie. ZF020D1-FU Contrôles quotidiens de routineIl s'agit des contrôles que vous devriez effectuer avant de prendre la route à bord de votre Hyundai ou lorsque vous remplissez le réservoir à carburant. La liste des points à contrôler est reproduite à la page 6-3. ZF020E1-AU Entretien par vos soinsSi vous avez un penchant pour la mécanique, disposez des quelques outils nécessaires et si vous voulez prendre le temps de le faire, vous pouvez inspecter et entretenir vous-même un certain nombre d'éléments. Pour un complèment d'information concernant les travaux que vous pouvez effectuer vous-même, consultez la sec- tion 6. ZF020F1-AU Quelques conseils
o Après avoir fait effectué l'entretien de votre
Hyundai, conservez une copie des travaux effectués dans la boîte à gants. Cela vous permettra de prouver que les procédures requises dans le cadre des clauses de la garantie ont été dûment effectuées. Ce point est particulièrement important lorsque l'entretien n'est pas effectué par un distributeur Hyundai agréé.
5

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5-2
6ZF060A1-AU EXPLICATION DES ELEMENTS DE REVISION PERIODIQUE 6ZF060M1-A o Huile-moteur et filtre à huileRemplacer l'huile-moteur ainsi que le filtre à huile aux intervalles spécifiés dans le programme de maintenance. Il peut être nécessaire d'augmenter la fréquence de ces remplacements si le véhicule est utilisé dans des conditions défavorables. 6ZF060B1-AU o Courroies d'entraînementVoir si les courroies d'entraînement ne sont pas fendues, fissurées, excessivement usées ou huileuses et les remplacer s'il y a lieu. Contrôler et régler la flèche des courroies si nécessaire. 6ZF060C1-AU o Filtre à carburantLe colmatage du filtre peut réduire la vitesse du véhicule, endommager le système d'échappement et gêner le démarrage. Des remplacements plus fréquents de ce filtre peuvent s'imposer si l'accumulation d'impuretés dans le réservoir de carburant est trop importante.Après le remplacement du filtre, faire tourner le moteur pendant quelques minutes et chercher les fuites au niveau des raccords. 6ZF060D1-AU
o Conduites de carburant rigides et
flexibles et raccords
Vérifier l'herméticité et l'état général des conduites de carburant rigides et flexibles ainsi que des raccords. Remplacer immédiatement toute pièce endommagée ou présentant une fuite. 6ZF060E1-AU o Courroie de distributionVérifier l'état général de toutes les pièces rela- tives à la courroie de distribution et voir s'il n'y a pas de déformations. Remplacer immédiatement toute pièce endommagée. 6ZF060G1-AU
o Flexible d'évaporation et bouchon
de remplissage de carburant
Vérifier le flexible d'évaporation et le bouchon de remplissage de carburant aux intervalles spécifiés dans le programme de maintenance. Veiller à la conformité du remplacement du flexible et du bouchon. 6ZF060F1-AU
o Flexibles de ventilation de carter-
moteur
Examiner la surface des flexibles afin de repérertoute trace de dommages thermiques et/ou mécaniques (caoutchoue dur ou cassant, fis- sures, déchirures, coupures, abrasion et hernies). Porter une attention particulière aux flexibles passant près de sources de chaleur intense telles que le collecteur d'échappement.Vérifier le trajet des conduites : elles ne doivent en aucun cas toucher une source de chaleur, une arête aiguë ou un organe mobile capable de provoquer des dommages thermiques ou mécaniques. Contrôler le serrage et l'herméticité de tous les colliers et les accouplements. Remplacer immédiatement tout flexible présentant des signes de détérioration ou de dommages.
o Si vous décidez de vous charger
personnellement des travaux d'entretien et de réparation, vous trouverez vraisemblablement utile de disposer du manuel d'atelier officiel Hyundai. Vous pouvez vous procurer un exemplaire de cette publi- cation auprès du service Vente de pièces détachées chez votre distributeur Hyundai.
ZF030A1-FU TRAVAUX DU PROGRAMME D'ENTRETIEN La voiture doit être inspectée chaque fois que l'on constate ou soupçonne la présence d'une anomalie. Garder soigneusement les reçus relatifs aux entretiens du système de commande du moteur pour être en mesure de prouver que les clauses de la garantie ont été respectées. Pour les travaux d'entretien requis dans les conditions d'utilisation éprouvantes pour la voiture, consulter la page 5-6 de cette section.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE 5-3
6ZF060H1-AU o Filtre à airL'emploi d'un filtre à air Hyundai d'origine est préconisé lors de tout remplacement de ce filtre. 6ZF060J1-AU o Bougies d'allumageVeiller à poser des bougies du bon indice thermique. 6ZF070C1-AU o Liquide de refroidissementRemplacer le liquide de refroidissement aux intervalles spécifiés dans le programme de maintenance. 6ZF070D1-AU o Huile d'ensemble boîte-pont manuelVérifier l'huile d'ensemble boîte-pont manuel selon les indications du programme de mainte- nance. REMARQUE: Si le niveau d'huile est bas, chercher lesfuites avant de faire l'appoint. Ne pas trop remplir.
6ZF070F1-AU o Conduites de frein flexibles et rlgidesVérifier visuellement l'état général et chercher les éraflures, les fissures, les détériorations, les dommages et les fuites. Remplacer immédiatement toute pièce endommagée.
F070E01HP-GUT
o Liquide de la boîte de vitesses
automatique
Le niveau de liquide doit se trouver dans la plage "CHAUDE" de la jauge d'huile après que le moteur et la boîte de vitesses soit à la température normale de fonctionnement. Vérifiez le niveau de liquide de la boîte de vitesses automatique lorsque le moteur fonctionne et lorsque la boîte de vitesses est au point mort avec le frein de stationnement correctement serré. Utilisez DEXRON- II ou DEXRON- III lors
de l'ajout ou du renouvellement de liquide. 6ZF070G2-AU o Liquide de freinsVérifier le niveau de liquide de freins dans le réservoir. Il doit arriver entre les repères "MIN" et "MAX" latéraux du réservoir. Le liquide pour freins hydrauliques doit absolument être conforme à la norme DOT 3 ou DOT 4. 6ZF070H1-AU o Tambours et garnitures de frein
arrière/frein de stationnement
Chercher les piqûres, brûlures fuites de liquide, ruptures de pièce et signes d'usure excessive sur les tambours et garnitures de frein arrière. Examiner le système de frein de stationnement, levier et câbles compris. Consulter le manuel d'atelier pour les procédures d'intervention détaillées. 6ZF070J1-AU
o Plaquettes, étriers et disques de
frein
Vérifier le degré d'usure des plaquettes, le voileet l'usure des disques ainsi que l'herméticité des étriers. 6ZF070K1-AU o Tuyau d'échappement et silencieuxVérifier visuellement le tuyau d'échappement, le silencieux et les accouplements en cherchant les éraflures, les fissures, les détériorations, les fuites et tout autre dommage. Démarrer le moteur et écouter attentivement afin de repérer toute fuite de gaz d'échappement. Serrer les raccords et effectuer les remplacements de pièce nécessaires. 6ZF070L1-AU
o Boulons d'accouplement de suspen-
sion
Vérifier le serrage et l'état des accouplements de suspension. Resserrer au couple spécifié.

INSTRUCTIONS POUR L'ENTRETIEN DU VÉHICULE
5-4
6ZF070P1-AU o Arbres de roue et souffletsVérifier les arbres de roue, les soufflets et les colliers (fissures, détérioration, dommages), Remplacer toute pièce endommagée et regarnir de graisse si nécessaire. 6ZF070Q1-AU
o Réfrigérant de climatisationVérifier les conduites et raccords de climatisation (fuites, détérioration, dommages). Si nécessaire, vérifier le rendement de la climatisation selon les indications du manuel d'atelier concerné.
6ZF070M1-AU
o Boîtier, tringlerie et soufflets de di-
rection assistée/rotules de bras inférieur, raccord a bille bras superieur
Véhicule à l'arrêt et moteur coupé, vérifier le jeu du volant. Voir si la timonerie n'est pas torque ou endommagée. Vérifier l'état des soufflets cache-poussière et des rotules (détérioration, fissures, dommages). Remplacer toute pièce endommagée. 6ZF070N1-AU
o Pompe, courroie, et flexibles de di-
rection assistée
Vérifier la pompe et les flexibles de directionassistée (fuites, dommages), Remplacer immédiatement toute pièce endommagée, Voir si la courroie de direction assistée n'est pas coupée, fissurée, excessivement usés, huileuse ou mal tendue. Remplacer ou régler s'il y a lieu.

ENTRETIEN PAR VOS SOINS 6-1
ZG010A1-AU
6. MECANIQUE POUR TOUS
Entretien par vos soins
5. Bouchon du réservoir de lave-glace
6. Filtre à air
7. Bouchon du radiateur
8. Bouchon de remplissage d'huile moteur
1. Boîtier de fusibles et de relais
2. Batterie
3. Réservoir du liquide de frein
4. Réservoir du système d'assistance de la
direction 9. Jauge de la transmission automatique
(véhicules à boîte automatique)
10. Jauge de niveau d'huile du moteur
11. Bouchon du réservoir à liquide de
refroidissement

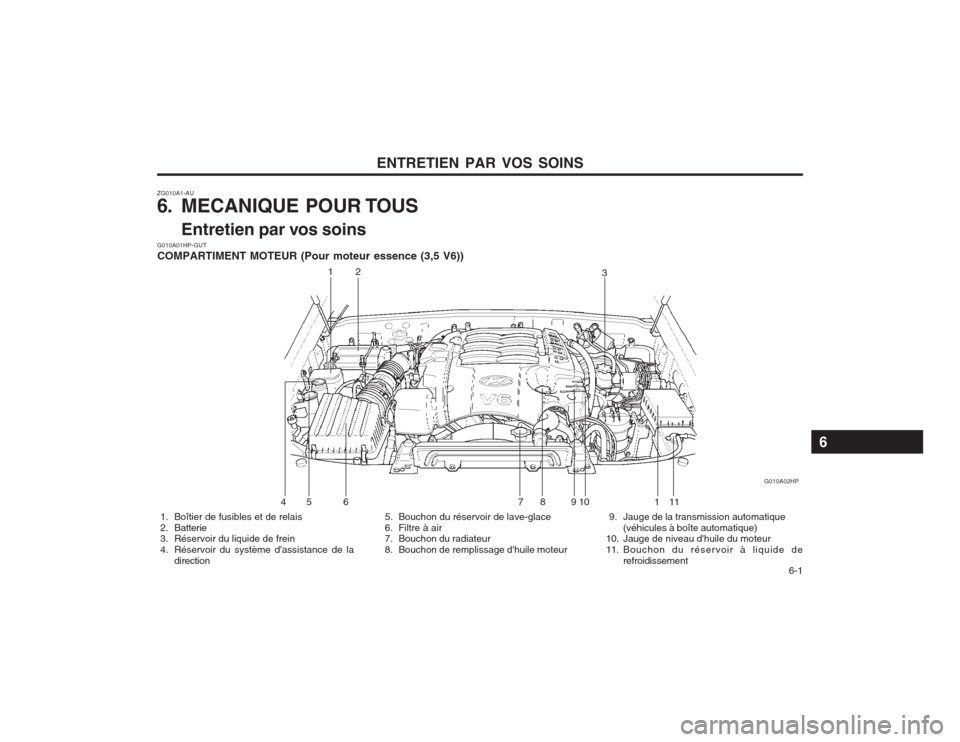

G010A01HP-GUT COMPARTIMENT MOTEUR (Pour moteur essence (3,5 V6))
6
G010A02HP
12
3
4 5 6 7 8 9 10 11
1

ENTRETIEN PAR VOS SOINS
6-2
1. Boîtier de fusibles et de relais
2. Batterie
3. Jauge de niveau d'huile du moteur
4. Bouchon de remplissage d'huile moteur
5. Réservoir du liquide de frein
6. Bouchon du réservoir de lave-glace
7. Filtre à air
8. Bouchon du radiateur
9. Jauge de la transmission automatique
(Véhicules à boîte automatique) 10. Filtre de carburant
11. Réservoir du système d'assistance de di-
rection
12. Bouchon du réservoir à liquide refroidissement

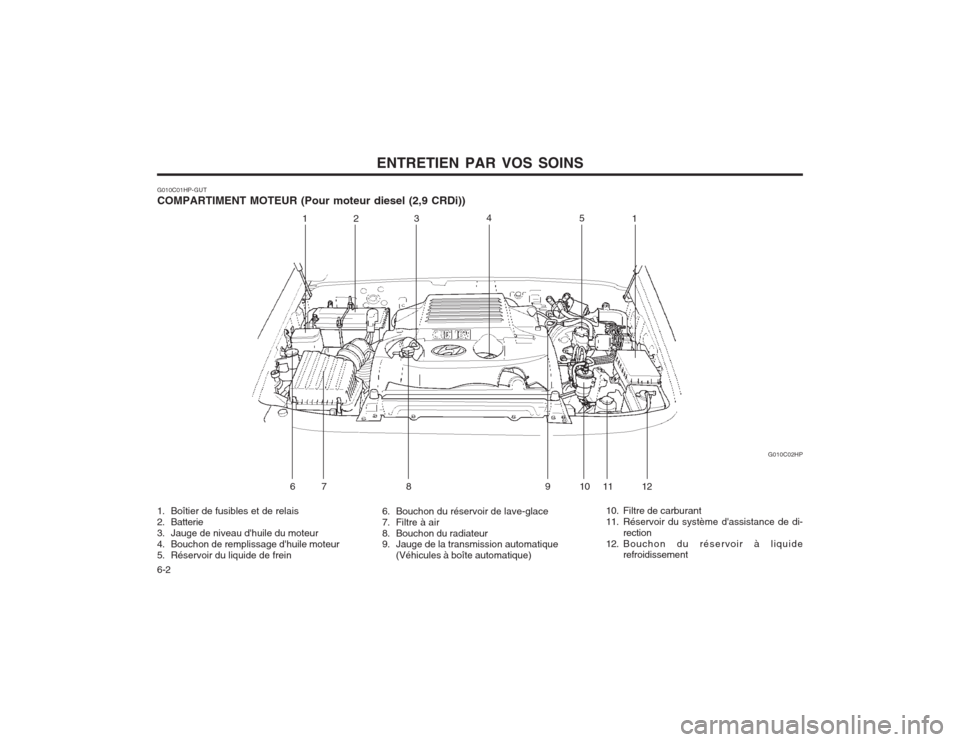

G010C01HP-GUT COMPARTIMENT MOTEUR (Pour moteur diesel (2,9 CRDi))
G010C02HP
12 3
4
5
6 7 8 9 11 121
10

ENTRETIEN PAR VOS SOINS 6-3
G020A01A-AUT VERIFICATIONS GENERALES Compartiment moteur Les points suivants sont à vérifier régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du liquide de boîte de vitesse
o Niveau du liquide de frein
o Niveau du liquide de refroidissement
o Niveau du liquide du lave-glace
o Etat de la courroie d'entraînement auxiliaire
o Etat de la conduite du liquide de
refroidissement
o Pertes de liquides (sur et sous les composants)
o Etat et niveau de liquide de direction assistée ZG020C1-AU Extérieur du véhiculeLes points suivants sont à vérifier tous les mois:
o Etat et aspect d'ensemble
o Etat de l'élément du filtre à air
o Etat des roues et serrage des écrous
o Etat du système d'échappement
o Etat et fonctionnement des phares et feux
o Etat du pare-brise
o Etat des balais d'essuie-glace
o Etat et corrosion de la peinture
o Pertes de liquide
o Etat des serrures de portière et du capot
o Etat de pression des pneus (y compris roue de secours) ZG020D1-AU Intérieur du véhiculeLes points suivants sont à vérifier avant de prendre la route:
o Fonctionnement des phares et feux
o Fonctionnement des essuie-glace
o Fonctionnement de l'avertisseur sonore
o Fonctionnement du système de chauffage/
ventilation (et du conditionnement d'air, le caséchéant)
o Etat et fonctionnement de la direction
o Etat et fonctionnement du rétroviseur
o Fonctionnement des indicateurs de direc- tion
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris frein à main
o Fonctionnement de la boîte manuelle, y compris de l'embrayage
o Fonctionnement de la boîte automatique, y compris mécanisme "Park"
o Etat et fonctionnement des réglages de siège
o Etat et fonctionnement des ceintures de sécurité
o Fonctionnement des pare-soleil Si vous remarquez qu'un élément ne fonctionne pas, ou semble ne pas fonctionner correctement, faites appel à votre distributeur Hyundai en cas de besoin. ZG030A1-AU VERIFICATION DE L'HUILE MOTEUR L'huile moteur est essentielle au bon fonctionnement du moteur. Il est recommandé de vérifier le niveau d'huile au moins une fois par semaine si la voiture est utilisée en condi- tion normale et plus fréquemment si vous êtes en voyage ou si la voiture est soumise à des conditions de fonctionnement éprouvantes pour la mécanique. G030B03HP-EUT Sélectiaon de l'huile moteur 1.Moteur Essence
(1) Choisir une huile dont l'indice de viscosité
SAE convient au climat. Les viscosités sont indiquées dans le schéma ci-dessous.
G030B01HP
Moteur Essence
REMARQUE: L'huile SAE 5W-20 n'est pas recommandée pour le fonctionnement du véhicule à une vitesse élevée en continu.
