2003.5 Peugeot 307 navigation


TÖBBFUNKCIÓS KÉPERNYŐK
"B" monokróm képernyő
Lehetővé teszi az alábbi információk megjelenítését: óra,
 dátum,
 külső hőmérséklet (a
szimbólum
villog jeges út veszélye esetén),
 autórádió kijelzései,
 nyílászárók ellenőrzése (ajtók,
motorháztető, . . .)
 figyelmeztető üzenetek (pl: "Battery
charge fault" (Akkumulátortöltés
rendellenessége)), vagy ideiglenesen
kijelzett információk (pl. "Passenger
air bag deactivated" (Utasoldali
légzsák semlegesítve)), melyek
törölhetők az 1-es vagy 2-es gomb
megnyomásával,
 fedélzeti számítógép (lásd a
megfelelő fejezetet).




CT monokróm képernyő és DT
színes képernyő
A két rendszer az
RT3 GPS
 ! billentyűzetéről vezérelhető.
Lehetővé teszi az alábbi paraméte-
rek megjelenítését:  óra,
 dátum,
 külső hőmérséklet (a jegesedési
veszélyre üzenet figyelmeztet),
 audio-hangforrások kijelzése (rádió,
CD, ...),
 telematikus rendszerek kijelzése
(telefon, szolgáltatások, ...),
 nyílászárók ellenőrzése (ajtók,
motorháztető, ...),
 figyelmeztető üzenetek (például :
"Fuel level low" (Alacsony üzema-
nyagszint)) és a gépjármű funkciói-
nak állapota (Például : "Passenger
air bag deactivated" (Utasoldali
légzsák semlegesítve)) ideigleneskijelzések,
 fedélzeti számítógép kijelzése
(lásd a megfelelő fejezetet),
 fedélzeti navigációs berendezés kijel-
zései (lásd a megfelelő fejezetet).
"#$#%&' (










 ához két CD-
Rom lemez áll rendelkezésre: azegyik a "Configuration" (Konfiguráció),
amely a szoftvert és a kijelzések és
hangüzenetek nyelveit, a másik, a
"Navigation" (Navigáció) nevet viselő
pedig a fedélzeti navigációs rendszer
térképadatbázisát tartalmazza. CT monokróm képernyő
Általános menü
Nyomjuk meg az RT3 rádiótelefon "MENU"
gombját az !
 enübe történő belépéshez és
válasszuk ki az alábbi alkalmazásokvalamelyikét:  navigáció - célravezetés
(lásd a "Fedélzeti navigációs
berendezés" fejezetet),
 audio (lásd az "RT3 rádiótelefon"
c. fejezetet),
 fedélzeti számítógép (lásd a
megfelelő fejezetet),
 jegyzék (lásd az "RT3
rádiótelefon" fejezetet),
 telematika (lásd az "RT3
rádiótelefon" fejezetet),
 konfigurálás (lásd a megfelelőfejezetet).

29-09-2003

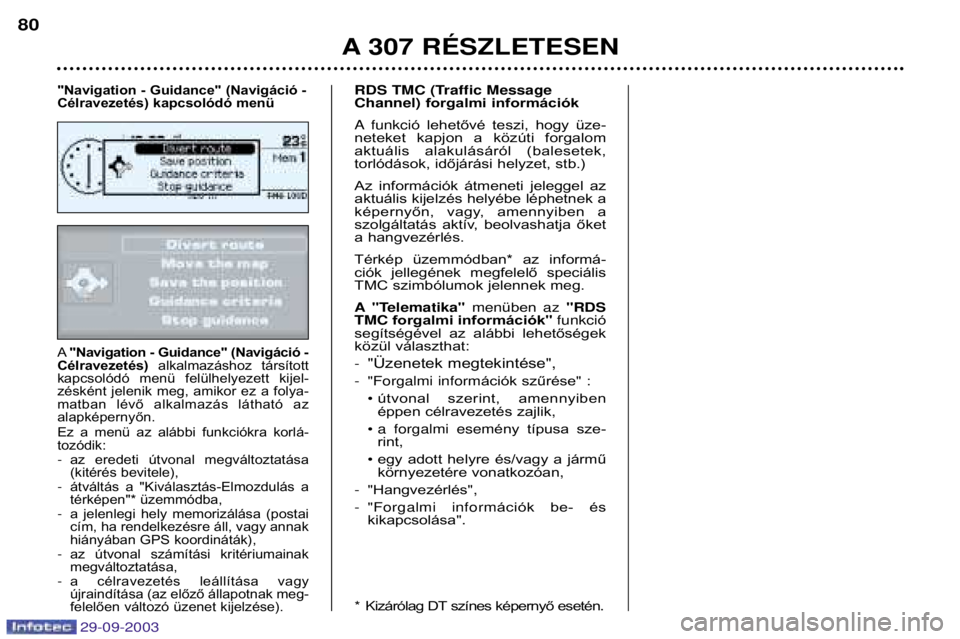

A"Navigation - Guidance" (Navigáció -
Célravezetés) alkalmazáshoz társított
kapcsolódó menü felülhelyezett kijel-
zésként jelenik meg, amikor ez a folya-
matban lévő alkalmazás látható azalapképernyőn.
Ez a menü az alábbi funkciókra korlá- tozódik: - az eredeti útvonal megváltoztatása
(kitérés bevitele),
- átváltás a "Kiválasztás-Elmozdulás a
térképen"* üzemmódba,
- a jelenlegi hely memorizálása (postaicím, ha rendelkezésre áll, vagy annak
hiányában GPS koordináták),
- az útvonal számítási kritériumainakmegváltoztatása,
- a célravezetés leállítása vagy
újraindítása (az előző állapotnak meg-
felelően változó üzenet kijelzése).



L
"Navigation - Guidance" (Navigáció -
Célravezetés) kapcsolódó menü
=
'())*:
=!  %+

forgalmi információk
A funkci ó lehetővé teszi, hogy üze-
neteket kapjon a közúti forgalom
aktuális alakulásáról (balesetek,
torlódások, időjárási helyzet, stb.)
Az információk átmeneti jeleggel az
aktuális kijelzés helyébe léphetnek a
képernyőn, vagy, amennyiben a
szolgáltatás aktív, beolvashatja őket
a hangvezérlés.
Térkép üzemmódban* az informá-
ciók jellegének megfelelő speciális
TMC szimbólumok jelennek meg.
 <%*$<
menüben az <
=
forgalmi információk segítségével az alábbi lehetőségek
közül választhat :
- "
Üzenetek megtekintése ",
- "Forgalmi inform ációk szűrése" :
 útvonal szerint, amennyiben
éppen célravezetés zajlik ,
 a forgalmi esem ény típusa sze-
rint ,
 egy adott helyre és/vagy a jármű
környezetére vonatkozóan ,
-" Hangvezérlés ",
- "Forgalmi inform ációk be- és
kikapcsolása ".
* K izárólag DT színes képernyő esetén .

29-09-2003
A"Navigation - Guidance" (Navigáció -
Célravezetés) alkalmazáshoz társított
kapcsolódó menü felülhelyezett kijel-
zésként jelenik meg, amikor ez a folya-
matban lévő alkalmazás látható azalapképernyőn.
Ez a menü az alábbi funkciókra korlá- tozódik: - az eredeti útvonal megváltoztatása
(kitérés bevitele),
- átváltás a "Kiválasztás-Elmozdulás a
térképen"* üzemmódba,
- a jelenlegi hely memorizálása (postaicím, ha rendelkezésre áll, vagy annak
hiányában GPS koordináták),
- az útvonal számítási kritériumainakmegváltoztatása,
- a célravezetés leállítása vagy
újraindítása (az előző állapotnak meg-
felelően változó üzenet kijelzése).



L
"Navigation - Guidance" (Navigáció -
Célravezetés) kapcsolódó menü
=
'())*:
=!  %+

forgalmi információk
A funkci ó lehetővé teszi, hogy üze-
neteket kapjon a közúti forgalom
aktuális alakulásáról (balesetek,
torlódások, időjárási helyzet, stb.)
Az információk átmeneti jeleggel az
aktuális kijelzés helyébe léphetnek a
képernyőn, vagy, amennyiben a
szolgáltatás aktív, beolvashatja őket
a hangvezérlés.
Térkép üzemmódban* az informá-
ciók jellegének megfelelő speciális
TMC szimbólumok jelennek meg.
 <%*$<
menüben az <
=
forgalmi információk segítségével az alábbi lehetőségek
közül választhat :
- "
Üzenetek megtekintése ",
- "Forgalmi inform ációk szűrése" :
 útvonal szerint, amennyiben
éppen célravezetés zajlik ,
 a forgalmi esem ény típusa sze-
rint ,
 egy adott helyre és/vagy a jármű
környezetére vonatkozóan ,
-" Hangvezérlés ",
- "Forgalmi inform ációk be- és
kikapcsolása ".
* K izárólag DT színes képernyő esetén .

29-09-2003



L4
A "Map" (Térkép)* alkalmazással
kapcsolatos általánosságok
A "Map" (Térkép) alkalmazás két kijelzé-
si üzemmóddal rendelkezik: - a "Vehicle following on map" (Gép-
jármű térképen történő követése)
üzemmódban az aktív célravezetés
jelenik meg a térkép jobb oldal ánés a
követke ző csomópont kinagyított k épe
a bal oldal án,
- a "Selection - Movement on map"
(Kiválasztás-Elmozdulás a térképen)
üzemmódban a képernyő jobb oldalán a
t érkép, bal ooldalán egy iránytű látszik.
Az egyik módból a másik módba történõáttérés a jobb oldali gomb rövidmegnyomás ával, majd a <&($&;
%.#1 ít< vagy "#31/3%<
funkció kiválasztás ával
történik. A "Selection - Movement on map"
(Kiválasztás-Elmozdulás a térképen) üzemmód ban szimbólumokat jelení-
thetünk meg kategóriánként a különbözõlétezõ szolgáltatás típusokr ól:
- "Közigazgatási és biztonsági szervek" szimbólum szürke alapon,
-"S zállodák , bárok és éttermek" szimbó-
lum sárga alapon,
-"Eg yéb kereskedelem" szimbólum
alapszín nélkül,
- "Kultúra, turizmus és színházak" szimbólum fehér alapon,
-"S zabadtéri és sportlétesítmények "
szimbólum zöld alapon,
- "Közlekedés és autók" szimbólum kék alapon.
A "Zoom" funkció lehetővé teszi a
térkép kinagyítását tizenhárom elő-
zetesen beállított szint alapján, az
alábbi léptékek szerint: - 50m/cm, 100 m/cm, 150m/cm,
200 m/cm, 500 m/cm,
- 1 km/cm, 2 km/cm, 5 km/cm,
- 10 km/cm, 20 km/cm, 50 km/cm,
- 100 km/cm, 200 km/cm.
A művelet a gomb elforgatásával tör-ténik.
Ez az üzemmód lehetővé teszi: - a gépjármű térképen történő meg-
jelenítését a navigáció által felaján-
lott útvonallal együtt, bekapcsolt
célravezetés esetén,
- a térkép kinagyítását a tizenháromelőzetesen beállított szintnek meg-felelően,
- a "Navigation - Guidance" (Navi-
gáció - Célravezetés) kapcsolódó
menü kijelzését.
A "Vehicle following on map" (Gépjármű
térképen történő követése) "#31
Ez az üzemmód lehetővé teszi: -a térkép egy tetszőleges pontjának
kiválasztását, hogy afelé történjen
a célravezetés, vagy, hogy azzal
kapcsolatos információkhoz jus-
sunk (postai cím, ha rendelkezésre
áll, vagy GPS koordináták annakhiányában),
- a térképen történő elmozdulást a
négy égtájat jelképező nyíl segít-ségével (észak, kelet, dél, nyugat),
- a térkép kinagyítását a tizenháromelőzetesen beállított szintnek meg-felelően,
- a "Map" (Térkép) kapcsolódó
menü kijelzését.
* K izárólag DT színes képernyő esetén .
"Selection - Movement on map" (Térképen
történő Kiválasztás-Elmozdulás) "#31
