6-MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU00464
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia
geral em condições normais de condução.
No entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
PW000060
AV I S O
_ Se não estiver familiarizado com o tra-
balho de manutenção do motociclo, so-
licite a um concessionáro Yamaha que o
efectue. _
PAU01175
Jogo de ferramentas do
proprietário O jogo de ferramentas do proprietário en-
contra-se por detrás do painel A. (Consulte
a página 6-5 para obter instruções relativas
aos procedimentos de remoção e instala-
ção do painel.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTA:_ Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si. _
PW000063
AV I S O
_ As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um
concessionário Yamaha antes de tentar
fazer alterações. _
1. Jogo de ferramentas do proprietário
P_5kr_Periodic.fm Page 1 Tuesday, January 22, 2002 6:50 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU03685
Tabela de lubrificação e manutenção periódica
NOTA:_

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base na qui-
lometragem.


A partir dos 50.000 km, repita os intervalos de manutenção começando a partir dos 10.000 km.


Visto os itens marcados com asterisco exigirem a utilização de ferramentas, dados e capacidades técnicas especiais, solicite assis-
tência a um concessionário Yamaha.
_CP-03PN°. ELEMENTO TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(×1.000 km)
VERIFICAÇÃO
ANUAL
1 10203040
1
*Tubo de combustívelVerifique se existem fendas ou danos nos tubos de combustível
e no tubo a vácuo.√√√√ √
2
*Filtro de combustível
Verifique o estado.√√
3
Velas de igniçãoVerifique o estado.
Limpe e regule novamente a distância do eléctrodo.√√
Substitua.√√
4
*VálvulasVerifique a folga das válvulas.
Ajuste.√√√√
5
Elemento do filtro de arLimpe.√√
Substitua.√√
6
EmbraiagemVerifique o funcionamento.
Ajuste.√√√√√
7
*Travão dianteiroVerifique o funcionamento, o nível de óleo e se existem fugas
de óleo no veículo. (Consulte a NOTA na página 6-4.)√√√√√ √
Substitua as pastilhas do travão. Sempre que gastas até ao limite
8
*Travão traseiroVerifique o funcionamento e ajuste a folga do pedal do travão.√√√√√ √
Substitua as sapatas do travão. Sempre que gastas até ao limite
9
*Tubo do travãoVerifique se apresenta fendas ou danos.√√√√ √
Substitua. (Consulte a NOTA na página 6-4.) A cada 4 anos
P_5kr_Periodic.fm Page 2 Tuesday, January 22, 2002 6:50 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
PAU03329
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que são fáceis de verifi-
car. Uma vez que o calor e os resíduos
provocarão a erosão lenta da vela de igni-
ção, as velas de ignição deverão ser remo-
vidas e verificadas de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado das velas de ig-
nição pode revelar o estado do motor.
Remoção de uma vela de ignição
1. Retire a tampa da vela de ignição.2. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluída
no jogo de ferramentas do proprietá-
rio.Verificação das velas de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central de cada vela
de ignição tem uma cor acastanhada
média a leve (a cor ideal quando o
motociclo é conduzido normalmente).
2. Verifique se todas as velas de ignição
instaladas no motor têm a mesma cor.
NOTA:_ Se qualquer uma das velas apresentar uma
cor claramente diferente, o motor poderá
ter um defeito. Não tente diagnosticar você
mesmo este tipo de problemas. Em vez dis-
so, solicite a um concessionário Yamaha
que verifique o motociclo. _3. Verifique cada uma das velas de igni-
ção quanto à erosão dos eléctrodos e
excesso de carbono ou outros resídu-
os, e substitua-as se necessário.
1. Tampa da vela de ignição
1. Chave de velas
Vela de ignição especificada:
CR6HSA (NGK) ou
U20FSR-U (DENSO)
P_5kr_Periodic.fm Page 8 Tuesday, January 22, 2002 6:50 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
Instalação de uma vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-
rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA:_ Caso não possua uma chave de binário
para instalar a vela de ignição, um bom cál-
culo do binário correcto é 1/4–1/2 volta
após a vela estar bem apertada à mão. No
entanto, a vela de ignição deverá ser aper-
tada com o binário especificado logo que
possível. _4. Instale a tampa da vela de ignição.
a. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de
ignição:
0,6–0,7 mm
Binário de aperto:
Vela de ignição:
12,5 Nm (1,25 m·kgf)
P_5kr_Periodic.fm Page 9 Tuesday, January 22, 2002 6:50 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
PAU04433
Óleo do motor e elemento do
filtro de óleo O nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
Verificação do nível de óleo do motor
1. Coloque o motociclo numa superfície
nivelada e segure-o numa posição
vertical.NOTA:_ Durante a verificação do nível de óleo, cer-
tifique-se de que o motociclo está numa po-
sição totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura. _2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e, depois, desligue-o.3. Aguarde alguns minutos até que o
óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.
NOTA:_ O nível de óleo do motor deverá situar-se
entre as marcas de nível máximo e mínimo. _4. Caso o nível de óleo do motor se situe
abaixo da marca de nível mínimo, adi-
cione óleo suficiente do tipo recomen-
dado para corrigir o nível.Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e, depois, desligue-o.
2. Coloque um tabuleiro de recolha de
óleo por baixo do motor, para recolher
o óleo usado.1. Janela de verificação do nível de óleo do
motor
2. Marca do nível máximo
3. Marca do nível mínimo
4. Tampa de enchimento do óleo do motorLado direito
P_5kr_Periodic.fm Page 10 Tuesday, January 22, 2002 6:50 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar
o óleo do cárter.NOTA:_ Ignore os passos 4–6 se não desejar subs-
tituir o elemento do filtro de óleo. _
4. Retire a cobertura do elemento do fil-
tro de óleo retirando as respectivas
cavilhas.5. Retire e substitua o elemento do filtro
do óleo e o anel de vedação em O.
6. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTA:_ Certifique-se de que o anel de vedação em
O está bem encaixado. _

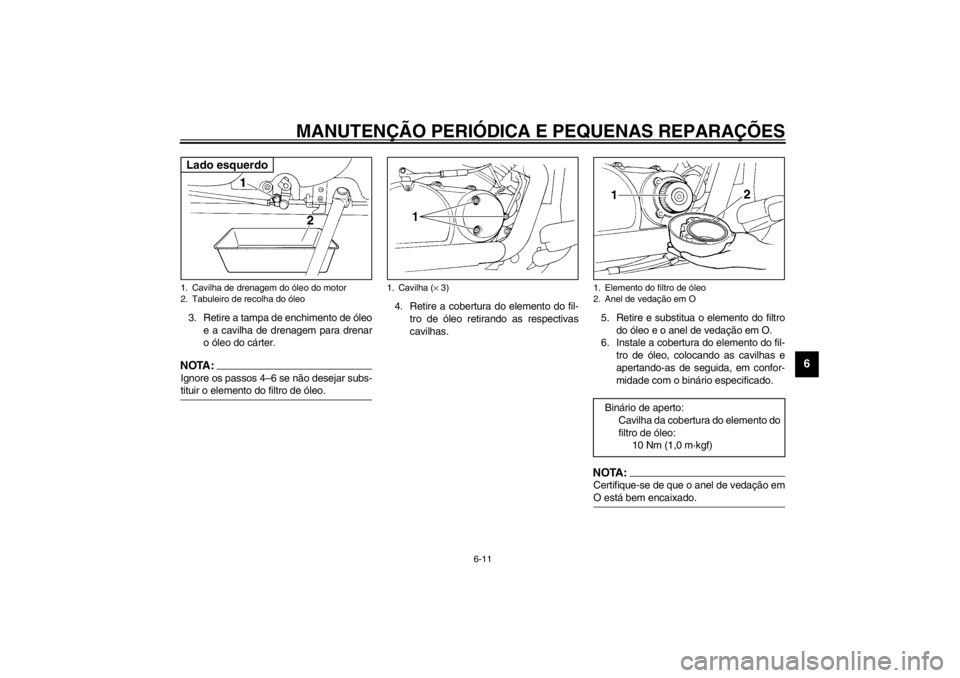

1. Cavilha de drenagem do óleo do motor
