INTRODUCTION
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XT600E est le fruit de la vaste expérience de Yamaha dans l’application des technologies de
pointe à la conception et à la construction de produits de qualité supérieure et qui a valu à Yamaha sa
réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XT600E, il faut prendre le temps de lire atten-
tivement ce manuel. Le manuel du propriétaire contient non seulement les instructions relatives à l’utilisa-
tion, aux contrôles et à l’entretien de cette moto, mais aussi d’importantes consignes de sécurité destinées
à protéger le pilote et les tiers contre les accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver le
véhicule en parfait état de marche. Si la moindre question se pose, il ne faut pas hésiter à consulter un
concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et une sécurité
maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priori-
té de tout bon motocycliste !
4PT-F7 (French) 7/13/01 4:29 PM Page 1

FAU00005
RENSEIGNEMENTS IMPORTANTSLes informations particulièrement importantes sont repérées par les notations suivantes :
Le symbole de DANGER invite à ÊTRE VIGILANT, CAR IL EN VA DE SA
SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT peut entraî-
ner des blessures graves ou la mort du pilote, d’un tiers ou d’une personne ins-
pectant ou réparant le véhicule.La mention ATTENTION indique les précautions particulières à prendre pour
éviter tout endommagement du véhicule.Un N.B. fournit les renseignements nécessaires à la clarification et la simplification
des divers travaux.
QXG
fFN.B.:
N.B.:
8Ce manuel est une partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est
revendu ultérieurement.
8Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses pro-
duits. Par conséquent, bien que ce manuel contienne les informations les plus récentes disponibles
au moment de l’impression, il peut ne pas refléter de petites modifications apportées ultérieure-
ment à ce modèle. Dans le moindre doute concernant le fonctionnement ou l’entretien de la moto,
il ne faut pas hésiter à consulter un concessionnaire Yamaha.
4PT-F7 (French) 7/13/01 4:29 PM Page 2

FAU00009

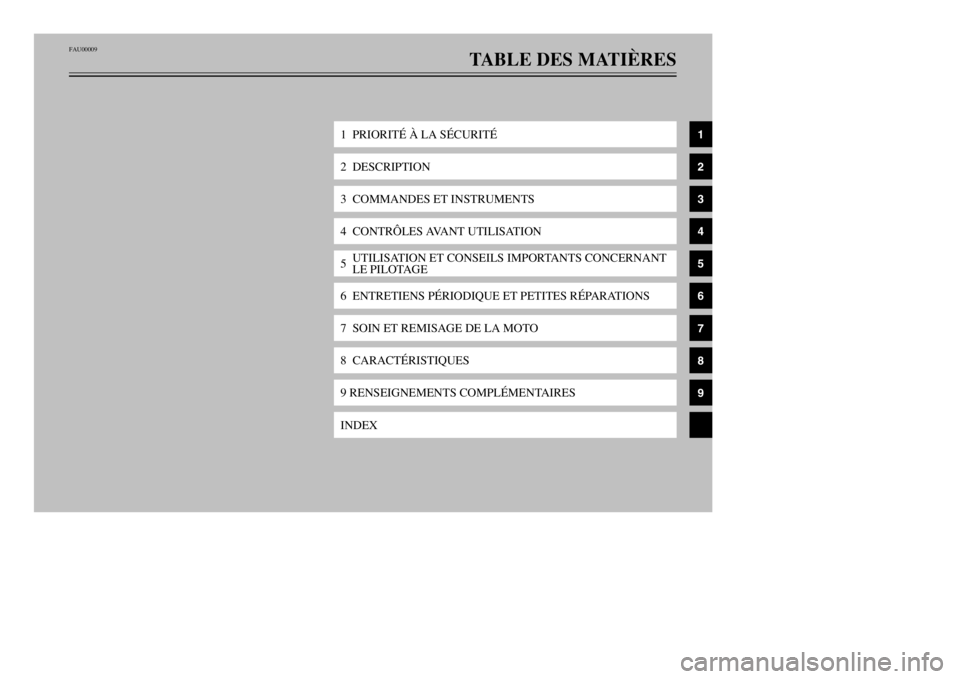

TABLE DES MATIÈRES
