2002 YAMAHA WR 426F ESP

INSP
ADJ
MOTOR
KÜHLFLÜSSIGKEITSTAND
KONTROLLIEREN
WARNUNG
Der heiße Kühler steht unter Druck.
Daher niemals den Kühlerverschluß-
deckel 1, die Ablaßschraube oder
Kühlsystemschläuche bei heißem
Motor abnehmen, denn austreten-
der Dampf und heiße Kühlflüssig-
keit könnten ernsthafte Verbrühun-
gen verursachen. Den
Kühlerverschlußdeckel erst nach
Abkühlen des Motors öffnen. Dazu
einen dikken Lappen über den Küh-
lerverschlußdeckel legen und den
Deckel langsam gegen den Uhrzei-
gersinn bis zum Anschlag drehen,
damit der restliche Druck entwei-
chen kann. Wenn kein Zischen mehr
zu vernehmen ist, auf den Dekkel
drücken und ihn gegen den Uhrzei-
gersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. De-
stilliertes Wasser, am besten je-
doch Kühlflüssigkeit verwenden.
1. Das Motorrad auf eine ebene
Fläche stellen und vollständig
gerade halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand
sollte sich zwischen der
Maximalstand-Markierung
a und für Minimalstand-
Markierung b befinden.
Unter halb der Minimal-
stand-Markierung → Kühl-
flüssigkeit der empfohlenen
bis zum vorgeschriebenen
Stand auffüllen.
3. Den Motor starten und einige
Minuten warmlaufen lassen.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssigkeits-
stands einige Minuten warten, damit
sich die Kühlflüssigkeit setzen kann.
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter
keinen Umständen bei heißem Mo-
tor abnehmen. MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT/
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSTAND KONTROLLIEREN/KÜHLFLÜSSIGKEIT WECHSELN
MOTOR/INSPECCIÓN DEL NIVEL DE REFRIGERANTE/
SUSTITUCIÓN DEL REFRIGERANTE
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon du radia-
teur 1, le boulon de vidange et les
tuyaux quand le moteur et le radia-
teur sont chauds. Le liquide bouillant
et de la vapeur pourraient être éjectés
sous pression, ce qui pourrait causer
de graves brûlures. Quand le moteur
est froid, mettre un chiffon épais sur le
bouchon du radiateur et tourner len-
tement le bouchon à gauche jusqu’au
point de détente. Cette procédure per-
met de faire tomber toute pression
résiduelle. Quand le sifflement s’est
arrêté, appuyer sur le bouchon tout en
le tournant à droite pour le déposer.
ATTENTION:
L’eau calcaire et l’eau salée sont nuisi-
bles pour les pièces du moteur. Si on
ne dispose pas d’eau douce, on peut
utiliser de l’eau distillée.
1. Placer la machine sur un sol de
niveau, puis tenir bien vertical.
2. Vérifier:
Niveau du liquide de refroidis-
sement
Le niveau du liquide de refroi-
dissement devrait se trouver
entre les lignes de maximum
a et de minimum b.
Le niveau du liquide de refroi-
dissement est en dessous de la
ligne de niveau “LOW” →
ajouter de l’eau douce (eau de
robinet) jusqu’au niveau cor-
rect.
3. Démarrer le moteur et le laisser
chauffer quelques minutes.
4. Arrêtez le moteur et vérifier à
nouveau le niveau du liquide de
refroidissement.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide de refroidissement soit
reposé.
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur est chaud.
3 - 5
MOTOR
INSPECCIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No extraiga la tapa del radiador 1, el
perno de drenaje y los tubos cuando el
motor y el radiador estén calientes.
Podría salir líquido y vapor hirviendo
a presión, lo cual puede provocar
daños graves.
Cuando el motor se haya enfriado,
abra la tapa mediante el siguiente pro-
cedimiento: Coloque un paño grueso
por ejemplo una toalla, sobre la tapa
del radiador, gire lentamente la tapa
hacia la izquierda hasta que se
detenga. Este procedimiento permite
que se escape cualquier presión resi-
dual que quede. Cuando se haya dete-
nido el silbido, presione la tapa
mientras la gira hacia la izquierda y
retírela.
PRECAUCION:
Tanto el agua pesada como el agua
salada son perjudiciales para las pie-
zas del motor. Puede utilizar agua des-
tilada en caso de que no consiga agua
blanda.
1. Coloque la motocicleta en una
superficie nivelada y manténgala
en posición vertical.
2. Inspeccionar:
Nivel de refrigerante
El nivel de refrigerante debe
estar entre las marcas de
máximo a y mínimo b.
El nivel de refrigerante está por
debajo de la línea de nivel bajo
“LOW” → Añadir agua blanda
(agua del grifo) hasta el nivel
adecuado.
3. Ponga en marcha el motor y deje
que se caliente durante unos
minutos.
4. Apague el motor y vuelva a com-
probar el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos hasta que se
haya asentado.
SUSTITUCIÓN DEL
REFRIGERANTE
ADVERTENCIA
No extraiga la tapa del radiador
cuando el motor esté caliente.

INSP
ADJ
9. Befüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Auf keinen Fall verschiedene Sor-
ten Äthylenglykol-Frostschutz-
mittel mit Korrosionsschutz für
Aluminium-Motoren vermischen.
Destilliertes Wasser (notfalls sau-
beres Leitungswasser) verwenden.
Empfohlenes Frost-
schutzmittel
Hochwertiges Frost-
schutzmittel auf Äthy-
lenglykolbasis mit
Korrosionsschutz-
Additiv für Alumi-
niummotoren
Mischungsverhältnis
Frostschutzmittel 1 :
Wasser 2
50%/50%
Kühlsystem-Fassungs-
vermögen
1,2 L
Hinweise zum Umgang mit
Kühlflüssigkeit
Kühlflüssigkeit ist schädlich und
sollte mit besonderer Vorsicht
behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt, diese gründ-
lich mit Wasser ausspülen
und einen Arzt aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt, diese
sofort mit Wasser, dann mit
Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wird, die Person
schnell zum Erbrechen brin-
gen und sofort einen Arzt auf-
suchen.
10. Montieren:
Kühlerverschlußdeckel
11. Auffüllen:
Kühlflüssigkeitsbehälter
(a zwischen Minimal- und
Maximum) 9. Remplir:
Radiateur
Moteur
Au niveau spécifié.
ATTENTION:
Ne pas mélanger plusieurs solutions
antigel à l’éthylène glycol contenant
des produits anticorrosion pour
moteurs en aluminium.
Ne pas utiliser d’eau contenant des
impuretés ou de l’huile.
Liquide de refroidisse-
ment recommandé:
Antigel à l’éthylène gly-
col de haute qualité con-
tenant un agent
anticorrosion pour
moteurs en aluminium
Taux du mélange liquide
de refroidissement 1/eau
(eau douce) 2:
50 %/50 %
Capacité de refroidisse-
ment:
1,2 L
(1,06 Imp qt, 1,27 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas d’éclaboussures de
liquide de refroidissement dans
les yeux: Rincer soigneusement les
yeux à l’eau et consulter un méde-
cin dans les plus brefs délais.
En cas d’éclaboussures de
liquide de refroidissement sur les
vêtements: Eliminer rapidement
à l’eau puis à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement: Provoquer rapi-
dement un vomissement puis
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon de radiateur
11. Remplir:
Le réservoir de liquide de
refroidissement
A mi-chemin a entre les repè-
res de niveau minimum et
maximum du réservoir.
3 - 7
9. Rellenar:
Radiador
Motor
Hasta el nivel especificado.
PRECAUCION:
No mezcle más de un tipo de anti-
congelante etilenglicol que con-
tenga inhibidores de corrosión de
máquinas de aluminio.
No utilice aguas que contengan
impurezas o aceite.
Refrigerante recomen-
dado:
Anticongelante etilengli-
col de alta calidad que
contenga inhibidores de
corrosión de máquinas
de aluminio
Proporción de mezcla
refrigerante 1 y agua
(agua blanda) 2:
50%/50%
Capacidad de refrige-
rante:
1,2 L
(1,06 Imp qt, 1,27 US qt)
Información de utilización del
refrigerante:
El refrigerante es frágil y debe tra-
tarse con mucho cuidado.
ADVERTENCIA
Cuando le entre refrigerante en
los ojos.
Lave profundamente el ojo con
agua y consulte a su médico.
Cuando le salte refrigerante a la
ropa.
Límpiela rápidamente con agua
y a continuación con jabón.
Cuando ingiera refrigerante.
Provoque el vómito inmediata-
mente y consulte a su médico.
10. Instalar:
Tapa del radiador
11. Rellenar:
Depósito de refrigerante
A mitad de camino a entre las
marcas de máximo y mínimo
del depósito.
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SUSTITUCIÓN DEL REFRIGERANTE

INSP
ADJ
CONTROLE DU BOUCHON DU RADIATEUR/CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU RADIATEUR
KÜHLERDECKEL KONTROLLIEREN/KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIEREN/
INSPECCIÓN DE LA TAPA DEL RADIADOR/INSPECCIÓN DE LA PRESIÓN DE
APERTURA DE LA TAPA DEL RADIADOR
12. Montieren:
Verschluß des Kühlflüssig-
keitsbehälters.
13. Motor starten und einige Minu-
ten warmlaufen lassen.
14. Motor abstellen und Kühlflüssig-
keitsstand erneut kontrollieren.
Siehe Abschnitt “KÜHLFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
HINWEIS:
Vor der Kontrolle des Kühlflüssigkeits-
stands einige Minuten warten, damit
sich die Kühlflüssigkeit setzen kann.
KÜHLERDECKEL KONTROLLIEREN
1. Kontrollieren:
Dichtung (Kühlerverschluß-
deckel) 1
Ventil und Ventilsitz 2
Rißbildung/Beschädigung
→ Erneuern.
Kalkablagerungen 3 →
Reinigen und erneuern.
KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIE-
REN
1. Anschließen:
Kühlerverschlußdeckel-
Prüfgerät 1 und Adapter 2
HINWEIS:
Wasser auf die Kühlerverschlußdek-
kel-Dichtung auftragen.
3Kühlerverschlußdeckel2. Vorgeschriebenen Druck anle-
gen.
Kühlerverschlußdeckel-
Prüfgerät
YU-24460-01/
90890-01325
Adapter
YU-33984/
90890-01352
Kühlerverschlußdeckel-
Öffnungsdruck
110 kPa (1,1 bar)
12. Poser:
Le bouchon du réservoir de
liquide de refroidissement
13. Démarrez le moteur et laisser
chauffer quelques minutes.
14. Arrêter le moteur et vérifier le
niveau du liquide de refroidisse-
ment.Se référer à la section
“VERIFICATION DU NIVEAU
DE LIQUIDE DE REFROIDIS-
SEMENT”.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide soir reposé.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
Bague (bouchon du radiateur) 1
Soupape et siège de soupape 2
Craquelure/endommagement
→ Changer.
Dépôts de tartre 3 → Nettoyer
et changer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
Testeur du bouchon du radia-
teur 1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon du radia-
teur avec de l’eau.
3Bouchon du radiateur2. Appliquer la pression spécifiée.
Testeur du bouchon du
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression d’ouverture de
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
3 - 8
12. Instalar:
Tapa del depósito de refrige-
rante
13. Ponga en marcha el motor y deje
que se caliente durante unos
minutos.
14. Apague el motor y compruebe le
nivel de refrigerante.
Consulte el apartado “INSPEC-
CIÓN DEL NIVEL DE REFRI-
GERANTE”.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos hasta que se
haya asentado.
INSPECCIÓN DE LA TAPA DEL
RADIADOR
1. Inspeccionar:
Retén (tapa del radiador) 1
Válvula y asiento de la válvula
2
Grietas/daños → Reemplazar.
Existencia de depósitos de fur
3 → Limpiar o reemplazar.
INSPECCIÓN DE LA PRESIÓN DE
APERTURA DE LA TAPA DEL
RADIADOR
1. Colocar:
Tester 1 y adaptador 2 de la
tapa del radiador
NOTA:
Aplique agua en el retén de la tapa del
radiador.
3Tapa del radiador2. Aplicar la presión especificada.
Tester de la tapa del radia-
dor:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión de apertura de la
tapa del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)

INSP
ADJ
CONTROLE DU SYSTEME DE REFROIDISSEMENT
KÜHLSYSTEM KONTROLLIEREN
INSPECCIÓN DEL SISTEMA DE REFRIGERACIÓN
3. Kontrollieren:
Druck
Druckverlust innerhalb 10
Sekunden → Erneuern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitstand
2. Anschließen:
Kühlerverschlußdeckel-
Prüfgerät 1 und Adapter 2
3. Vorgeschriebenen Druck anle-
gen.
HINWEIS:
Den vorgeschriebenen Druck nicht
Überschreiten.
Der Kühler muß bis zum Rand ge-
füllt sein.
4. Kontrollieren:
Druck
Druckverlust innerhalb 10
Sekunden → Instand set-
zen.
Kühler
Schlauchanschlüsse
Undichtigkeit → Instand set-
zen oder erneuern.
Kühlerschläuche
Quellung → Erneuern.
Kühlerverschlußdeckel-
Prüfgerät
YU-24460-01/
90890-01325
Adapter
YU-33984/
90890-01352
Standard-Druck
180 kPa (1,8 bar)
3. Vérifier:
Pression
Impossible de maintenir la
pression spécifiée pendant 10
secondes → Changer.
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Vérifier:
Niveau du liquide de refroidis-
sement
2. Attacher:
Testeur du bouchon du radia-
teur 1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Vérifier:
Pression
Impossible de maintenir la
pression spécifiée pendant 10
secondes → Réparer.
Radiateur
Raccord des tuyaux du radia-
teur
Fuites du liquide de refroidis-
sement → Réparer ou changer.
Tuyaux du radiateur
Gonflement → Changer.
Testeur du bouchon du
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3 - 9
3. Inspeccionar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reemplazar.
INSPECCIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Inspeccionar:
Nivel de refrigerante
2. Colocar:
Tester 1 y adaptador 2 de la
tapa del radiador
3. Aplicar la presión especificada.
NOTA:
No aplique una presión mayor a la
presión especificada.
El radiador debe estar completamente
lleno.
4. Inspeccionar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reparar.
Radiador
Junta del tubo del radiador
Fugas del refrigerante → Repa-
rar o reemplazar.
Tubo del radiador
Hinchado → Reemplazar.
Tester de la tapa del radia-
dor:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)

INSP
ADJREGLAGE DE L’EMBRAYAGE/REGLAGE DES CABLES D’ACCELERATION
KUPPLUNG EINSTELLEN/GASZUGSPIEL EINSTELLEN
AJUSTE DEL EMBRAGUE/AJUSTE DEL CABLE DEL ACELERADOR
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungszugspiel a
Unvorschriftsmäßig → Ein-
stellen.
Kupplungszugspiel am
Hebeldrehpunkt a
8–13 mm
2. Einstellen:
Kupplungszugspiel
HINWEIS:
Das Kupplungszugspiel mit der vor
dem Hebel liegenden Einstell-
schraube 2 feineinstellen.
Nach der Einstellung des Seilzug-
spiels die Funktion des Kupplungs-
hebels prüfen. Arbeitsschritte
Sicherungsmutter 1 lockern.
Das Spiel durch Veränderung
der Befestigungsposition ein-
stellen.
Sicherungsmuttern festziehen.
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
Gaszugspiel a
Unvorschriftsmäßig → Ein-
stellen.
Gaszugspiel am Gas-
drehgriff a
3–5 mm
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécification → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm
(0,31 à 0,51 in)
2. Régler:
Jeu de levier d’embrayage
N.B.:
Faire un réglage plus fin du côté du
levier à l’aide du dispositif de réglage
2.
Après le réglage, contrôler de bon
fonctionnement du levier
d’embrayage. Etapes de réglage du jeu du levier
d’embrayage:
Desserrer le contre-écrou 1.
Régler le jeu en modifiant leur ser-
rage.
Serrer le contre-écrous.
REGLAGE DES CABLES D’ACCE-
LERATION
1. Vérifier:
Jeu à la poignée des gaz a
Hors spécification → Régler.
Jeu à la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
3 - 10
AJUSTE DEL EMBRAGUE
1. Comprobar:
Juego libre de la palanca del
embrague a
Fuera de especificaciones →
Ajustar.
Juego libre de la palanca
del embrague a:
8 ~ 13 mm
(0,31 ~ 0,51 in)
2. Ajustar:
Juego libre de la palanca del
embrague
NOTA:
Realice un ajuste preciso en el lado de
la palanca utilizando el regulador 2.
Después de realizar el ajuste, com-
pruebe el correcto funcionamiento de
la palanca del embrague. Pasos de ajuste del juego libre de la
palanca del embrague:
Afloje la contratuerca 1.
Ajuste el juego libre cambiando
sus posiciones de apriete.
Apriete las contratuercas.
AJUSTE DEL CABLE DEL ACELE-
RADOR
1. Comprobar:
Juego libre de la empuñadura
del acelerador a
Fuera de especificaciones →
Ajustar.
Juego libre de la empuña-
dura del acelerador a:
3 ~ 5 mm (0,12 ~ 0,20 in)

INSP
ADJ
GRAISSAGE DE L’ACCELERATEUR
GASZUG SCHMIEREN
LUBRICACIÓN DEL ACELERADOR
2. Einstellen:
Gaszugspiel
Arbeitsschritte
Die Gasseilzugkappe 1 und
die Gasseilzugabdeckung 2
demontieren.
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte die Leerlaufdreh-
zahl dem Sollwert entsprechen.
Bei geöffneter Drosselklappe
wird Gaszug 1 3 gezogen und
Gaszug 2 4 geschoben.
1. Schritt
Sicherungsmutter 5 an Gaszug
2 lokkern.
Das Spiel durch Veränderung der
Befestigungsposition einstellen.
2. Schritt
Sicherungsmutter 6 an Gaszug
1 lokkern.
Das Spiel durch Veränderung der
Befestigungsposition einstellen.
Sicherungsmuttern festziehen.
WARNUNG
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag dre-
hen. Dabei darf sich die
Leerlaufdrehzahl nicht verän-
dern.
Die Gasseilzugkappe und die
Gasseilzugabdeckung anbrin-
GASZUG SCHMIEREN
1. Demontieren:
Abdeckung (Gaszugkappe)
1
Abdeckung (Griffkappe) 2
Gaszug-Abdeckung 3
2. Auftragen:
Lithiumfett
(am Gaszugende a)
3. Montieren:
Gaszug-Abdeckung
Schraube (Gaszug-Abdek-
kung)
Abdeckung (Griffkappe)
Abdeckung (Gaszugkappe)
T R..4 Nm (0,4 m · kg)
2. Régler:
Jeu des câbles d’accélération
Etapes de réglage du jeu des câbles
d’accélération:
Retirer le cache 1 et le couvercle
du logement des câbles d’accéléra-
tion 2.
N.B.:
Avant de régler le jeu des câbles de
d’accélération, il faut régler la
vitesse de marche au ralenti du
moteur.
Lorsque la motocyclette accélère,
le câble d’accélération n˚1 3 est
tiré et le câble d’accélération n˚2
4 est poussé.
1ère étape:
Desserrer le contre-écrou 5 du
câble d’accélération n˚2.
Régler le jeu en modifiant leur ser-
rage.
2ème étape:
Desserrer le contre-écrou 6 du
câble d’accélération n˚1.
Régler le jeu en modifiant leur ser-
rage.
Serrer les contre-écrous.
AVERTISSEMENT
Après le réglage, tourner le guidon
vers la droite et vers la gauche et
s’assurer que le régime de ralenti
du moteur ne change pas.
Monter le couvercle et le cache du
GRAISSAGE DE L’ACCELERA-
TEUR
1. Déposer:
Cache (capuchon du logement
du câble des gaz) 1
Cache (capuchon de la poi-
gnée des gaz) 2
Capuchon du câble d’accéléra-
tion 3
2. Appliquer:
Graisse à base de savon au
lithium
A l’extrémité des câbles
d’accélération a.
3. Monter:
Capuchon du câble d’accélérateur
Vis (capuchon du câble d’accé-
lérateur)
Cache (capuchon de la poi-
gnée des gaz)
Cache (capuchon du logement
du câble des gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
3 - 11
2. Ajustar:
Juego libre de la empuñadura
del acelerador
Pasos de ajuste del juego libre de la
empuñadura del acelerador:
Extraiga la tapa del cable del acele-
rador 1 y la cubierta del cable del
acelerador 2.
NOTA:
Antes de ajustar el juego libre del
cable del acelerador, debe ajustar a
velocidad de ralentí del motor.
Cuando acelere la motocicleta, el
cable del acelerador N˚1 3 avanza
y el cable del acelerador N˚2 4
retrocede.
Primer paso:
Afloje la contratuerca 5 del cable
del acelerador N˚ 2.
Ajuste el juego libre cambiando
sus posiciones de apriete.
Segundo paso:
Afloje la contratuerca 6 del cable
del acelerador N˚1.
Ajuste el juego libre cambiando
sus posiciones de apriete.
Apriete las contratuercas.
ADVERTENCIA
Después del ajuste, gire el manillar
hacia la derecha y hacia la
izquierda y asegúrese de que el
ralentí del motor no se acelera.
Instale la cubierta del cable del
acelerador y la tapa del cable del
acelerador.
LUBRICACIÓN DEL ACELERA-
DOR
1. Extraer:
Cubierta (tapa del cable del
acelerador) 1
Cubierta (tapa de la empuña-
dura) 2
Tapa del cable del acelerador 3
2. Aplicar:
Grasa con base de jabón de litio
En el extremo del cable del
acelerador a.
3. Instalar:
Tapa del cable del acelerador
Tornillo (tapa del cable del
acelerador
Cubierta (tapa de la empuña-
dura)
Cubierta (tapa del cable del
acelerador)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

INSP
ADJREGLAGE DU LEVIER DE DECOMPRESSION/NETTOYAGE DU FILTRE A AIR
EINSTELLUNG DES DEKOMPRESSIONSHEBELS/LUFTFILTER REINIGEN
AJUSTE DE LA PALANCA DE DESCOMPRESIÓN/LIMPIEZA DEL FILTRO DE AIRE
EINSTELLUNG DES
DEKOMPRESSIONSHEBELS
1. Prüfen:
Dekompressionszugspiel
am Hebeldrehpunkt
2. Einstellen:
Dekompressionszugspiel
am Hebeldrehpunkt
LUFTFILTER REINIGEN
HINWEIS:
Frühzeitige und sachgemäße
Luftfilterwartung hilft, Motorver-
schleiß und -beschädigung vorzu-
beugen.
ACHTUNG:
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß am
Kolben und/oder Zylinder verursa-
chen.Arbeitsschritte
Die Schwungrad-Abdeck-
schraube demontieren.
Die Kurbelwelle gegen den Uhr-
zeigersinn drehen, bis sich der
Kolben des Zylinders im oberen
Totpunkt (OT) befindet und die
Markierung a des Rotors mit
der Kurbelgehäuse-Markierung
b fluchtet.
Das Spiel c kontrollieren.
Dekompressionszug-
spiel am Hebeldreh-
punkt
5–9 mm
Arbeitsschritte
Die Sicherungsmutter 1 lok-
kern.
Die Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festzie-
hen.
ACHTUNG:
Nach der Einstellung den Len-
ker bei laufendem Motor beid-
seitig bis zum Anschlag dre-
hen. Dabei darf der Motor nicht
absterben. Der Motor stirbt ab,
wenn der Dekompressionszug
zuviel Spiel aufweist. REGLAGE DU LEVIER DE
DECOMPRESSION
1. Contrôler:
Jeu au levier de décompression
2. Régler:
Jeu au levier de décompression
NETTOYAGE DU FILTRE A AIR
N.B.:
Un entretien convenable du filtre à air
est la clé pour éviter l’usure prématurée
et l’endommagement du moteur.
ATTENTION:
Ne jamais faire tourner le moteur
lorsque le filtre à air n’est pas en
place; ceci permettrait la pénétration
de poussière dans le moteur et cause-
rait son usure rapide et son endomma-
gement.Etapes du contrôle:
Retirer le bouchon de distribution.
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
pour aligner le repère de PMH a
du rotor et le repère d’alignement
b sur le couvercle du carter lors-
que le piston est au PMH de la
course de compression.
Contrôler le jeu c.
Jeu:
5 à 9 mm (0,20 à 0,35 in)
Etapes du réglage:
Desserrer le contre-écrou 1.
Serrer ou desserrer le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
ATTENTION:
Une fois le réglage effectué, mettre
le moteur en marche et s’assurer
qu’il ne se coupe pas quand le gui-
don est tourné de butée à butée. Si
le câble de décompression est trop
tendu, le système de décompression
va couper le moteur.
3 - 12
AJUSTE DE LA PALANCA DE
DESCOMPRESIÓN
1. Comprobar:
Juego libre de la palanca de
descompresión
2. Ajustar:
Juego libre de la palanca de
descompresión
LIMPIEZA DEL FILTRO DE AIRE
NOTA:
Un mantenimiento del filtro apropiado
es la clave para evitar un desgaste pre-
maturo del motor y posibles daños al
mismo.
PRECAUCION:
Nunca haga funcionar el motor con el
elemento del filtro de aire desmon-
tado; esto permitirá que entre la sucie-
dad y el polvo al motor causando un
rápido desgaste y posibles daños al
mismo.Pasos de comprobación:
Extraiga el tapón de distribución.
Gire el cigüeñal hacia la izquierda
para alinear la marca de PMS a
del rotor con la marca de alinea-
ción b de la cubierta del cárter
cuando el pistón esté en la posición
de PMS de la carrera de compre-
sión.
Compruebe le juego libre c.
Juego libre:
5 ~ 9 mm (0,20 ~ 0,35 in)
Pasos de ajuste:
Afloje la contratuerca 1.
Gire el regulador 2 hacia adentro
o hacia fuera hasta obtener el
ajuste adecuado.
Apriete la contratuerca.
PRECAUCION:
Después de realizar el ajuste,
arranque el motor y asegúrese de
que éste no se para cuando los
manillares se giran completamente
a ambos lados. Si el cable de des-
compresión está demasiado tenso,
el motor se parará mediante el sis-
tema de descompresión.

INSP
ADJ

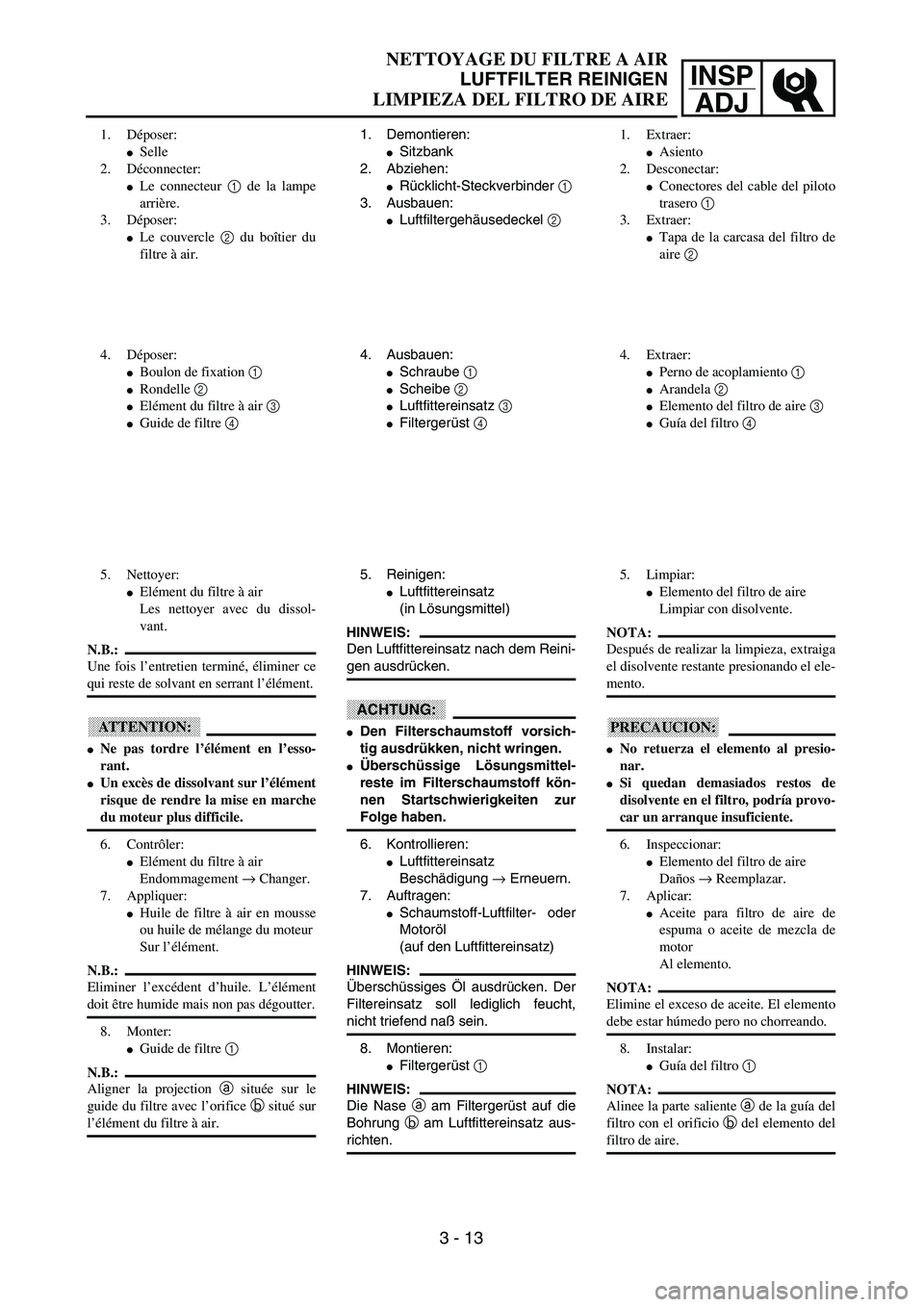

NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
1. Demontieren:
Sitzbank
2. Abziehen:
Rücklicht-Steckverbinder 1
3. Ausbauen:
Luftfiltergehäusedeckel 2
4. Ausbauen:
Schraube 1
Scheibe 2
Luftfittereinsatz 3
Filtergerüst 4
5. Reinigen:
Luftfittereinsatz
(in Lösungsmittel)
HINWEIS:
Den Luftfittereinsatz nach dem Reini-
gen ausdrücken.
ACHTUNG:
Den Filterschaumstoff vorsich-
tig ausdrükken, nicht wringen.
Überschüssige Lösungsmittel-
reste im Filterschaumstoff kön-
nen Startschwierigkeiten zur
Folge haben.
6. Kontrollieren:
Luftfittereinsatz
Beschädigung → Erneuern.
7. Auftragen:
Schaumstoff-Luftfilter- oder
Motoröl
(auf den Luftfittereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken. Der
Filtereinsatz soll lediglich feucht,
nicht triefend naß sein.
8. Montieren:
Filtergerüst 1
HINWEIS:
Die Nase a am Filtergerüst auf die
Bohrung b am Luftfittereinsatz aus-
richten. 1. Déposer:
Selle
2. Déconnecter:
Le connecteur 1 de la lampe
arrière.
3. Déposer:
Le couvercle 2 du boîtier du
filtre à air.
4. Déposer:
Boulon de fixation 1
Rondelle 2
Elément du filtre à air 3
Guide de filtre 4
5. Nettoyer:
Elément du filtre à air
Les nettoyer avec du dissol-
vant.
N.B.:
Une fois l’entretien terminé, éliminer ce
qui reste de solvant en serrant l’élément.
ATTENTION:
Ne pas tordre l’élément en l’esso-
rant.
Un excès de dissolvant sur l’élément
risque de rendre la mise en marche
du moteur plus difficile.
6. Contrôler:
Elément du filtre à air
Endommagement → Changer.
7. Appliquer:
Huile de filtre à air en mousse
ou huile de mélange du moteur
Sur l’élément.
N.B.:
Eliminer l’excédent d’huile. L’élément
doit être humide mais non pas dégoutter.
8. Monter:
Guide de filtre 1
N.B.:
Aligner la projection a située sur le
guide du filtre avec l’orifice b situé sur
l’élément du filtre à air.
3 - 13
1. Extraer:
Asiento
2. Desconectar:
Conectores del cable del piloto
trasero 1
3. Extraer:
Tapa de la carcasa del filtro de
aire 2
4. Extraer:
Perno de acoplamiento 1
Arandela 2
Elemento del filtro de aire 3
Guía del filtro 4
5. Limpiar:
Elemento del filtro de aire
Limpiar con disolvente.
NOTA:
Después de realizar la limpieza, extraiga
el disolvente restante presionando el ele-
mento.
PRECAUCION:
No retuerza el elemento al presio-
nar.
Si quedan demasiados restos de
disolvente en el filtro, podría provo-
car un arranque insuficiente.
6. Inspeccionar:
Elemento del filtro de aire
Daños → Reemplazar.
7. Aplicar:
Aceite para filtro de aire de
espuma o aceite de mezcla de
motor
Al elemento.
NOTA:
Elimine el exceso de aceite. El elemento
debe estar húmedo pero no chorreando.
8. Instalar:
Guía del filtro 1
NOTA:
Alinee la parte saliente a de la guía del
filtro con el orificio b del elemento del
filtro de aire.
