2002 YAMAHA WR 426F sensor

6 - 7

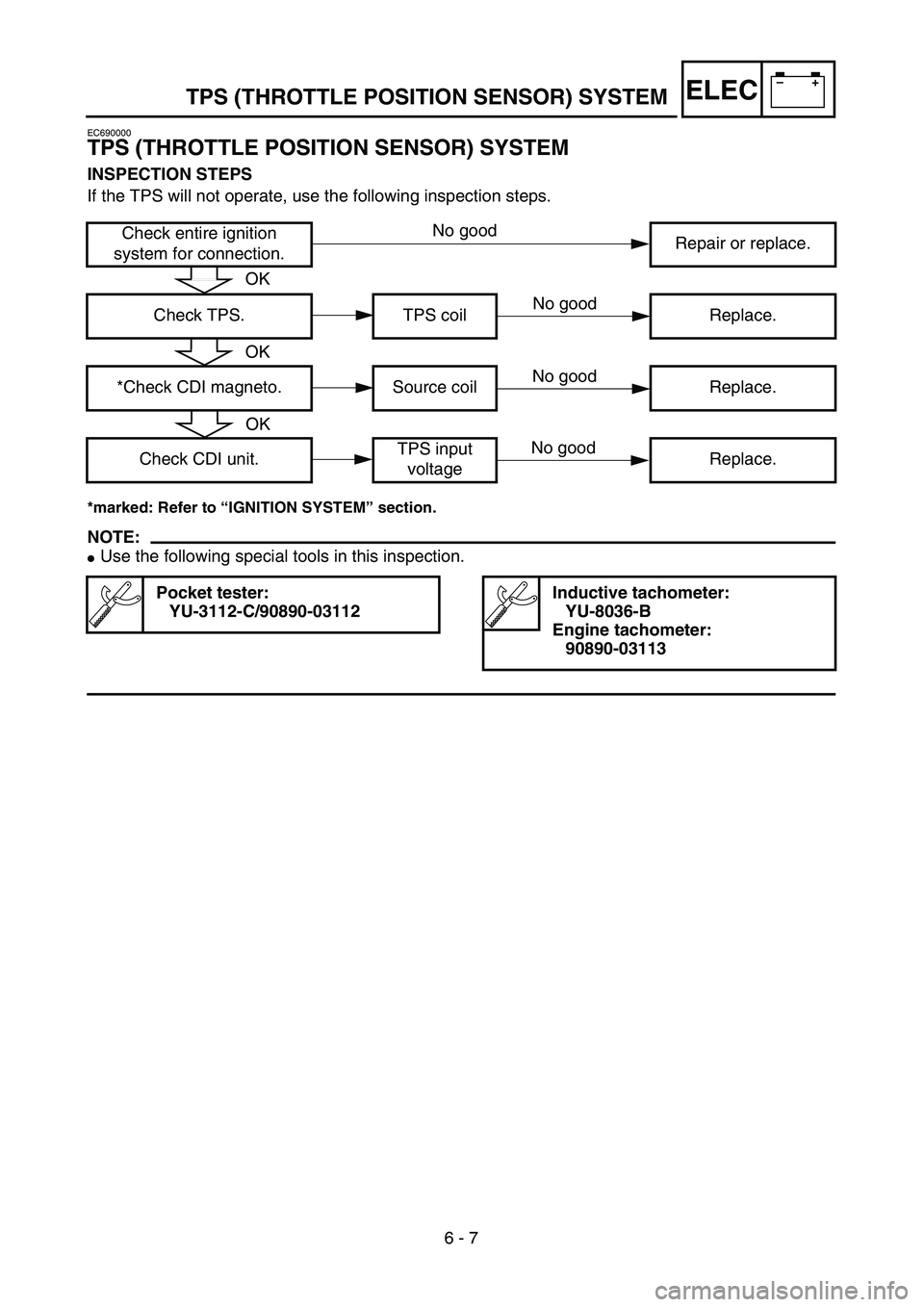

–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
EC690000
TPS (THROTTLE POSITION SENSOR) SYSTEM
INSPECTION STEPS
If the TPS will not operate, use the following inspection steps.
*marked: Refer to “IGNITION SYSTEM” section.
NOTE:
Use the following special tools in this inspection.
Check entire ignition
system for connection.Repair or replace.
Check TPS. TPS coil Replace.
*Check CDI magneto. Source coil Replace.
Check CDI unit.TPS input
voltageReplace.
Pocket tester:
YU-3112-C/90890-03112Inductive tachometer:
YU-8036-B
Engine tachometer:
90890-03113
No good
No good
No good
No good
OK
OK
OK

–+ELEC
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
TPS-SYSTEM
(DROSSELKLAPPEN-POSITIONSSENSOR)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
INSPEKTIONSSCHRITTE
Den TPS bei einem Ausfall wie folgt überprüfen.
* Siehe unter “ZÜNDANLAGE”.
HINWEIS:
Folgendes Spezialwerkzeug verwenden.
Die gesamte Zündanlage
auf Anschluß überprüfen.Erneuern oder instand
setzen.
Den TPS prüfen. TPS-Spule Erneuern.
* Den CDI-Schwungrad-
Magnetzünder prüfen.Primärspule Erneuern.
Die CDI-Einheit prüfen.TPS-Ein-
gangsspan-
nungErneuern.
Taschen-Multimeter
YU-3112-C/90890-03112Induktivdrehzahlmesser
YU-8036-B
Drehzahlmesser
90890-03113
6 - 7
In Ordnung
In Ordnung
In Ordnung
Nicht in Ordnung

–+ELEC
SISTEMA TPS
(SENSOR DE POSICIÓN DEL ACELERADOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
PASOS DE INSPECCIÓN
Si el TPS no funciona, utilice los siguientes pasos de inspección.
*marcado: Consulte el apartado “SISTEMA DE ENCENDIDO”.
NOTA:
Utilice las siguientes herramientas especiales para la inspección.
Compruebe la conexión de
todo el sistema de encendido.Reparar o reemplazar.
Compruebe el TPS. Bobina TPS Reemplazar.
*Compruebe el magneto CDI.Bobina de
fuenteReemplazar.
Compruebe la unidad CDI.Tensión de
entrada TPSReemplazar.
Tester de bolsillo:
YU-3112-C/90890-03112Tacómetro inductivo:
YU-8036-B
Tacómetro del motor:
90890-03113
6 - 7
OK
Incorrecto
Incorrecta
OK
Incorrecta
Incorrecto
OK

6 - 8
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screw {TPS (throttle
position sensor)} 1 except when changing
the TPS (throttle position sensor) due to
failure because it will cause a drop in
engine performance.
EC624000
COUPLERS AND LEADS CONNECTION
INSPECTION
1. Check:
Couplers and leads connection
Rust/dust/looseness/short-circuit →
Repair or replace.
TPS COIL INSPECTION
1. Inspect:
TPS coil resistance
Out of specification → Replace.
2. Loosen:
Throttle stop screw 1
NOTE:
Turn out the throttle stop screw until the throt-
tle shaft is in the full close position.Tester (+) lead → Blue lead 1
Tester (–) lead → Black lead 2
TPS coil
resistanceTester selector
position
4 ~ 6 kΩ at
20 ˚C (68 ˚F)kΩ × 1

–+ELEC
HINWEIS ZUM UMGANG
ACHTUNG:
Nicht die Schraube {(Drosselposi-
tionssensor, TPS)} 1 lösen, aus-
genommen wenn der TPS (Dros-
selpositionssensor) aufgrund von
Fehlfunktion ausgetauscht wer-
den muß, denn dadurch wird ein
Nachlassen der Motorleistung be-
wirkt.
INSPEKTION DER STECKVERBIN-
DUNGEN UND KABELANSCHLÜS-
SE
1. Prüfen:
Steckverbindungen und Ka-
belanschlüsse
Rost/Staub/Lockerung/Kurz-
schluß → Reparieren oder
austauschen.
INSPEKTION DER TPS-SPULE
1. Prüfen:
Widerstand der TPS-Spule
Außerhalb des Sollwerts →
Austauschen.
2. Lockerung:
Drosselklappen-Anschlag-
schraube 1
HINWEIS:
Die Drosselklappen-Anschlag-
schraube herausdrehen, bis die
Drosselklappenwelle vollständig ge-
schlossen ist.Prüfgerätkabel (+) →
Blaues Kabel 1
Prüfgerätkabel (–) →
Schwarzes Kabel 2
TPS-Spu-
lenwider-
standPrüfgeräte-
instellung
4–6 kΩ
bei 20 ˚CkΩ × 1
REMARQUE
ATTENTION:
Ne pas desserrer la vis (TPS) 1 sauf
s’il faut changer le capteur de position
en raison d’un problème, sinon le
moteur sera moins performant.
CONTROLE DES CONNEXIONS
DES COUPLEURS ET DES FILS
1. Vérifier:
Connexion coupleurs et fils
Rouille/poussière/court-circuit
→ Réparer ou remplacer.
CONTROLE DE LA BOBINE DE
TPS
1. Contrôler:
Résistance de la bobine de TPS
Hors spécifications → Rempla-
cer.
2. Serrer:
Vis d’arrêt d’accélérateur 1
N.B.:
Tourner la vis d’arrêt d’accélérateur
jusqu’à ce que l’axe de l’accélérateur
soit en position de fermeture complète. Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre → Fil noir 2
Résistance
de la bobine
de TPS Position du
sélecteur de
multimètre
4 à 6 kΩ à
20 ˚C (68 ˚F)kΩ × 1
NOTA SOBRE EL MANEJO
PRECAUCION:
No aflojar el tornillo {TPS (sensor de
posición del acelerador)} 1 excepto
cuando haya que cambiar el TPS (sen-
sor de posición del acelerador) a causa
de un fallo, porque esto producirá una
caída en el rendimiento del motor.
INSPECCIÓN DE LA CONEXIÓN
DE LOS CABLES Y LOS ACOPLA-
DORES
1. Inspeccionar:
Conexión de cables y acopla-
dores
Óxido/polvo/flojedad/cortocir-
cuito → Reparar o reemplazar.
INSPECCIÓN DE LA BOBINA TPS
1. Inspeccionar:
Resistencia de la bobina TPS
Fuera de especificaciones →
Reemplazar.
2. Aflojar:
Tornillo de parad del acelera-
dor 1
NOTA:
Gire hacia fuera el tornillo de parada del
acelerador hasta que el eje del acelerador
esté en la posición completamente
cerrado.Cable del tester (+) →
Cable azul 1
Cable del tester (–) →
Cable negro 2
Resistencia
de la bobina
TPS Posición del
selector del
tester
4 ~ 6 kΩ a
20 ˚C (68 ˚F)kΩ × 1
6 - 8
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)

6 - 9
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
3. Inspect:
TPS coil variable resistance
Check that the resistance in increased
as the throttle grip is moved from the
full close position to the full open posi-
tion.
Out of specification → Replace.
Tester (+) lead → Yellow lead 1
Tester (–) lead → Black lead 2
TPS coil variable
resistanceTester selec-
tor position
Full closed Full opened
kΩ × 1 0 ~ 2 kΩ at
20 ˚C
(68 ˚F)4 ~ 6 kΩ at
20 ˚C
(68 ˚F)
TPS REPLACEMENT AND ADJUSTMENT
1. Remove:
TPS coupler
Screw (TPS) 1
Plain washer 2
TPS 3
NOTE:
Loosen the screws (TPS) using the T20 bit
(tamper resistant fastener type).
2. Replace:
TPS
3. Install:
TPS 1
Plain washer 2
Screw (TPS) 3
TPS coupler
NOTE:
Align the slot a in the TPS with the projec-
tion b on the carburetor.
Temporarily tighten the screws (TPS).

–+ELEC
3. Prüfen:
Regelwiderstand der TPS-
Spule
Prüfen, ob sich der Wider-
stand erhöht, während der
geschlossene Gasdrehgriff
ganz aufgedreht wird.
Außerhalb des Sollwerts →
Austauschen.
Prüfgerätkabel (+) →
Gelbes Kabel 1
Prüfgerätkabel (–) →
Schwarzes Kabel 2
TPS-Spulenwi-
derstandPrüfgerät-
einstel-
lung
Ganz
geschlo
ssenGanz
offen
kΩ × 1
0–2 kΩ
bei
20 ˚C4–6 kΩ
bei
20 ˚C
TPS-AUSTAUSCH UND EINSTEL-
LUNG
1. Entfernen:
TPS-Steckverbindung
Schraube (TPS) 1
Unterlegscheibe 2
TPS 3
HINWEIS:
Die Schrauben (TPS) mit dem T20
Bit (verstellfeste Befestigung) lösen.
2. Austauschen:
TPS
3. Einbauen:
TPS 1
Unterlegscheibe 2
Schraube (TPS) 3
TPS-Steckverbindung
HINWEIS:
Die Kerbe a im TPS auf den Vor-
sprung b am Vergaser ausrichten.
Die Schrauben (TPS) vorüberge-
hend festziehen. 3. Contrôler:
Résistance variable de la
bobine de TPS
S’assurer que la résistance aug-
mente lorsque la manette des
gaz est tournée de la position
de fermeture complète à la
position d’ouverture complète.
Hors spécifications → Rempla-
cer.
Fil (+) de multimètre →
Fil jaune 1
Fil (–) de multimètre → Fil noir 2
Résistance
variable de la
bobine de TPS Position du
sélecteur de
multimètre
Ferme-
ture
complèteOuver-
ture
complète
kΩ × 1
0 à 2 kΩ
à 20 ˚C
(68 ˚F)4 à 6 kΩ
à 20 ˚C
(68 ˚F)
REMPLACEMENT ET REGLAGE
DU TPS
1. Déposer:
Coupleur du TPS
Vis (TPS) 1
Rondelle ordinaire 2
TPS 3
N.B.:
Desserrer les vis (TPS) à l’aide d’un
embout T20 (pour vis de type intrafica-
ble).
2. Remplacer:
TPS
3. Installer:
TPS 1
Rondelle ordinaire 2
Vis (TPS) 3
Coupleur TPS
N.B.:
Aligner la fente a pratiquée dans le
TPS sur la saillie b du carburateur.
Serrer temporairement les vis (TPS).3. Inspeccionar:
Resistencia variable de la
bobina TPS
Compruebe que la resistencia
ha aumentado cuando haya
movido la empuñadura del ace-
lerador de la posición comple-
tamente cerrado a la posición
completamente abierto.
Fuera de especificaciones →
Reemplazar.
Cable del tester (+) →
Cable amarillo 1
Cable del tester (–) →
Cable negro 2
Resistencia
variable de la
bobina TPSPosición
del selec-
tor del
tester
Comple-
tamente
cerradoComple-
tamente
abierto
kΩ × 1
0 ~ 2 kΩ
a 20 ˚C
(68 ˚F)4 ~ 6 kΩ
a 20 ˚C
(68 ˚F)
SUSTITUCIÓN Y AJUSTE DEL TPS
1. Inspeccionar:
Acoplador del TPS
Tornillo (TPS) 1
Arandela plana 2
TPS 3
NOTA:
Afloje los tornillos (TPS) utilizando la
punta T20 (fijador de tipo resistente a la
presión).
2. Reemplazar:
TPS
3. Instalar:
TPS 1
Arandela plana 2
Tornillo (TPS) 3
Acoplador del TPS
NOTA:
Alinee la ranura a del TPS con el
saliente b del carburador.
Apriete temporalmente los tornillos
(TPS). SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 9

6 - 10
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
4. Adjust:
Idle speed
5. Insert the thin electric conductors 2
(lead) into the TPS coupler 1, as shown,
and connect the tester to them.
CAUTION:
Do not insert the electric conductors
more than required because it may
reduce the waterproof function of the
coupler.
Make sure that a short-circuit dose not
develop between the terminals because it
may cause damage to electrical compo-
nents. Adjustment steps:
Attach the inductive tachometer (engine
tachometer) to the high tension cord.
Turn the throttle stop screw 1 until the
specified idle speed.
Refer to “IDLE SPEED ADJUSTMENT”
section in the CHAPTER 3.
Idle speed:
1,700 ~ 1,900 r/min
Tester (+) lead → Yellow lead 3
Tester (–) lead → Black lead 4
6. Start the engine.
7. Adjust:
TPS output voltage
Adjustment steps:
Adjust the installation angle of the TPS 1 to
obtain the specified output voltage.
NOTE:
Measure the output voltage accurately with
a digital electronic voltmeter that gives an
easy reading of a small voltage.
TPS output
voltageTester selector
position
0.58 ~ 0.78 V DCV
