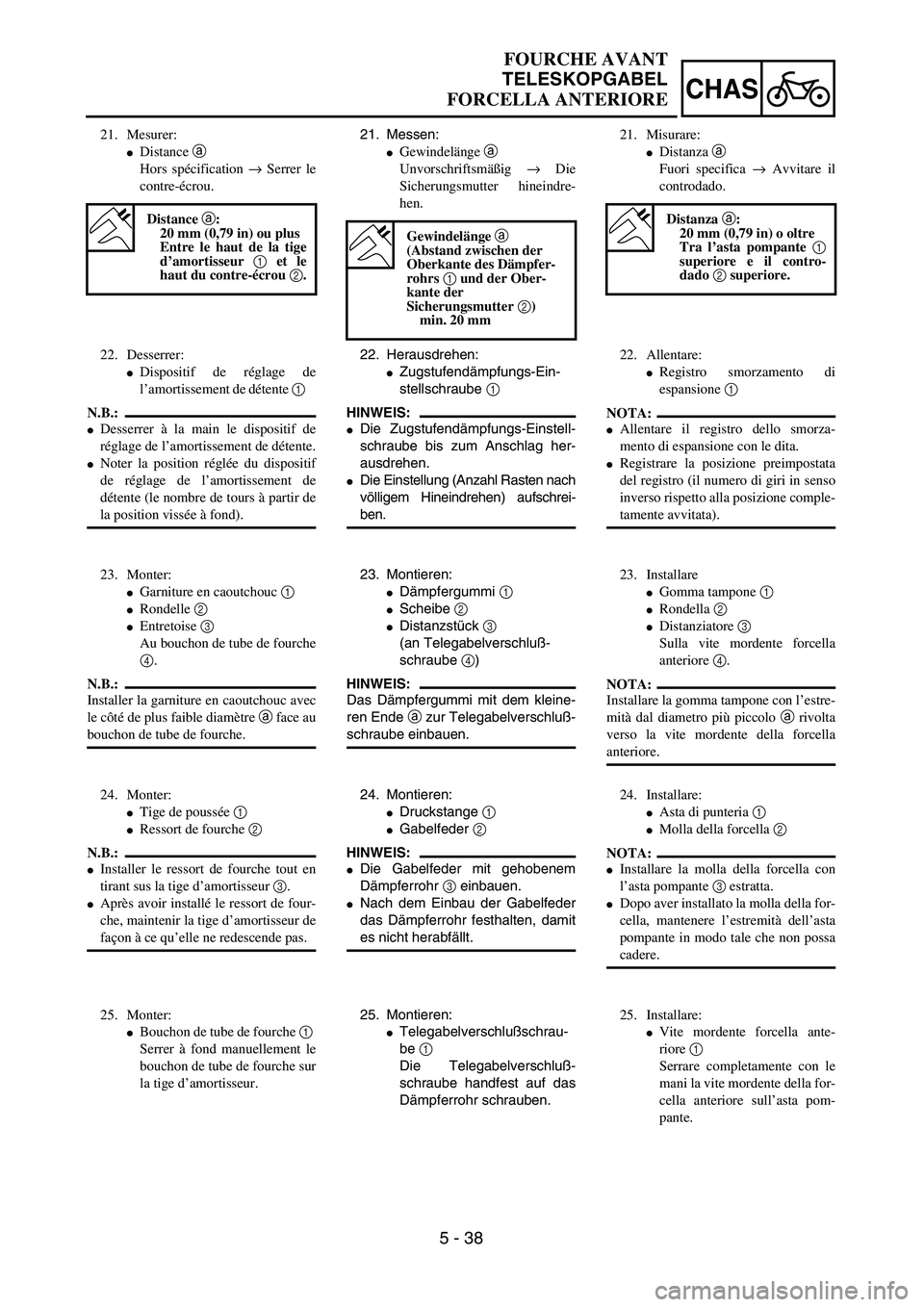

2002 YAMAHA WR 250F ESP

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
21. Messen:
Gewindelänge a
Unvorschriftsmäßig → Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a
(Abstand zwischen der
Oberkante des Dämpfer-
rohrs 1 und der Ober-
kante der
Sicherungsmutter 2)
min. 20 mm
22. Herausdrehen:
Zugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
Die Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
Die Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
Dämpfergummi 1
Scheibe 2
Distanzstück 3
(an Telegabelverschluß-
schraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Telegabelverschluß-
schraube einbauen.
24. Montieren:
Druckstange 1
Gabelfeder 2
HINWEIS:
Die Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
Nach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
Telegabelverschlußschrau-
be 1
Die Telegabelverschluß-
schraube handfest auf das
Dämpferrohr schrauben. 21. Mesurer:
Distance a
Hors spécification → Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de
l’amortissement de détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement de détente.
Noter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Garniture en caoutchouc 1
Rondelle 2
Entretoise 3
Au bouchon de tube de fourche
4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de tube de fourche.
24. Monter:
Tige de poussée 1
Ressort de fourche 2
N.B.:
Installer le ressort de fourche tout en
tirant sus la tige d’amortisseur 3.
Après avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
Bouchon de tube de fourche 1
Serrer à fond manuellement le
bouchon de tube de fourche sur
la tige d’amortisseur.21. Misurare:
Distanza a
Fuori specifica → Avvitare il
controdado.
Distanza a:
20 mm (0,79 in) o oltre
Tra l’asta pompante 1
superiore e il contro-
dado 2 superiore.
22. Allentare:
Registro smorzamento di
espansione 1
NOTA:
Allentare il registro dello smorza-
mento di espansione con le dita.
Registrare la posizione preimpostata
del registro (il numero di giri in senso
inverso rispetto alla posizione comple-
tamente avvitata).
23. Installare
Gomma tampone 1
Rondella 2
Distanziatore 3
Sulla vite mordente forcella
anteriore 4.
NOTA:
Installare la gomma tampone con l’estre-
mità dal diametro più piccolo a rivolta
verso la vite mordente della forcella
anteriore.
24. Installare:
Asta di punteria 1
Molla della forcella 2
NOTA:
Installare la molla della forcella con
l’asta pompante 3 estratta.
Dopo aver installato la molla della for-
cella, mantenere l’estremità dell’asta
pompante in modo tale che non possa
cadere.
25. Installare:
Vite mordente forcella ante-
riore 1
Serrare completamente con le
mani la vite mordente della for-
cella anteriore sull’asta pom-
pante.

5 - 40
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
4. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrücke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
Bremsschlauch-Halterung 1
Bremssattel 2 Schraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
6. Montieren:
Bremsschlauch-Halterung 1
Schrauben (Halterung) 2
Protektor 3
Schrauben (Protektor) 4
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
5 am Gabelbein-Vorsprung a vor-
bei und durch die Nut b führen, so
daß dieser die Achsmutter nicht be-
rührt.
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen. 4. Serrer:
Boulon de bridage (té supé-
rieur) 1
Boulon de bridage (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. S’il est serré trop fort, cela peut
entraîner le mauvais fonctionnement
de la fourche.
5. Monter:
Support de durit de frein 1
Etrier de frein 2
Boulon (etrier de frein) 3
N.B.:
Aligner l’encoche du support de durit de
frein a sur la saillie b de la fourche
avant et fixer la durit de frein.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Monter:
Support de durit de frein 1
Boulon (support de durit de
frein) 2
Protection 3
Boulon (protection) 4
N.B.:
Lors de l’installation du support de durit
de frein, faire passer la durit de frein 5 à
l’avant du bossage d’essieu a, puis
l’insérer dans la cannelure de durit b
afin que la durit de frein ne touche pas
l’écrou (axe de roue).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
Force d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.4. Serrare:
Bullone di serraggio (piastra
superiore) 1
Bullone di serraggio (piastra
inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
5. Installare:
Supporto flessibile freno 1
Pinza del freno 2
Bullone (pinza del freno) 3
NOTA:
Posizionare il taglio del supporto del
flessibile del freno a sulla sporgenza b
sulla forcella anteriore e bloccare con
una fascetta il flessibile del freno.
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
6. Installare:
Supporto flessibile freno 1
Vite (supporto flessibile freno)
2
Dispositivo di protezione 3
Bullone (dispositivo di prote-
zione) 4
NOTA:
Quando si installa il supporto flessibile
del freno, far passare il flessibile del
freno 5 davanti al mozzo dell’asse a,
quindi inserirlo nella scanalatura appo-
sita b in modo tale che il flessibile del
freno non entri in contatto con il dado
(asse della ruota).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Regolare:
Forza di smorzamento di
espansione
NOTA:
Avvitare il registro 1 con le mani e
quindi riportarlo alla posizione originale
preimpostata.

5 - 45
CHAS
GUIDON
LENKER
MANUBRIO
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halte-
rung 2
Schraube (Hauptbremszy-
linder-Halterung) 3
HINWEIS:
Die Halterung mit nach oben ge-
richteter Pfeilmarkierung a ein-
bauen.
Zuerst die Schraube an der Ober-
seite der Hauptbremszylinderhal-
terung und dann die Schraube an
der Unterseite festziehen.
T R..9 Nm (0,9 m · kg)
9. Einbauen:
Lichtschalter 1
T R..2 Nm (0,2 m · kg)
10. Montieren:
Motorstoppschalter 1
Kupplungshebel-Halterung
2
Schraube (Halterung) 3
Dekompressionshebel-Hal-
terung 4
Schraube (Dekompressi-
onshebel-Halterung) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshe-
bel-Halterung, Dekompressionshe-
bel-Halterung und Kabelbinder ge-
mäß den in der Abbildung
gezeigten Abmessungen montie-
ren.
Das Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
8. Monter:
Maître-cylindre de frein 1
Demi-palier de maître-cylin-
dre de frein 2
Boulon (demi-palier de maître-
cylindre de frein) 3
N.B.:
Reposer la support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord le boulon sur le côté
supérieur du demi-palier de maître-
cylindre de frein, puis serrer le boulon
sur le côté inférieur.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
9. Posér:
Contacteur d’éclairage 1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
10. Monter:
Coupe-circuit du moteur 1
Support de levier d’embrayage
2
Boulon (support de levier
d’embrayage) 3
Support du levier de décom-
presseur
4
Boulon (support du levier de
décompresseur) 5

Bride 6
N.B.:
Le du moteur, le support de levier
d’embrayage, le support du levier de
décompression et l’attache en plasti-
que doivent être installés en respectant
les dimensions indiquées.
Faire passer le fil de du moteur au cen-
tre du support d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del
freno) 3
NOTA:
Installare la staffa in modo tale che il
simbolo della freccia a sia rivolto
verso il basso.
Serrare prima il bullone sul lato supe-
riore della staffa della pompa del
freno, quindi serrare il bullone sul lato
inferiore.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
9. Installare:
Interruttore luci 1
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
10. Installare:
Interruttore di arresto motore
1
Supporto della leva della fri-
zione 2
Bullone (supporto leva della
frizione) 3
Supporto leva di decompres-
sione 4
Bullone (supporto leva di
decompressione) 5
Morsetto 6
NOTA:
L’interruttore di arresto motore, il sup-
porto della leva della frizione, il sup-
porto della leva di decompressione e il
morsetto vanno installati secondo le
dimensioni illustrate.
Far passare il cavo dell’interruttore del
motore al centro del supporto della fri-
zione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)

5 - 62
CHAS
HANDLING NOTE
WARNING
This rear shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the rear shock absorber
into an open flame or other high heat.
The rear shock absorber may explode
as a result of nitrogen gas expansion
and/or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the rear shock
absorber, follow the instructions on
disposal.
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the rear shock absorber, be
sure to extract the nitrogen gas from valve 1.
Wear eye protection to prevent eye damage
from escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out rear
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
REAR SHOCK ABSORBER

5 - 62
CHAS
HINWEIS ZUM UMGANG MIT DEM
STOSSDÄMPFER
WARNUNG
Der Stoßdämpfer enthält Stick-
stoff unter hohem Druck. Vor
Arbeiten am Stoßdämpfer die fol-
genden Erläuterungen sorgfältig
durchlesen und die gegebenen
Vorsichtsmaßregeln befolgen.
Der Hersteller übernimmt keinerlei
Haftung für Unfälle, Verletzungen
oder Schäden, die auf unsachge-
mäße Behandlung des Stoßdämp-
fers zurückzuführen sind.
1. Den Stoßdämpfer unter kei-
nen Umständen öffnen oder
manipulieren.
2. Den Stoßdämpfer vor Hitze
und offenen Flammen schüt-
zen. Der hitzebedingte
Druckanstieg kann eine Ex-
plosion des Stoßdämpfers
bewirken.
3. Den Gaszylinder vor Verfor-
mung und Beschädigung
schützen. Ein deformierter
Zylinder vermindert die
Dämpfwirkung.
4. Die Kontaktfläche zwischen
Dämpferrohr und Zylinder
nicht zerkratzen, da sonst Öl
austreten kann.
5. UNTER KEINEN UMSTÄN-
DEN die Schraube an der Un-
terseite des Gaszylinders lö-
sen.
6. Den Stoßdämpfer sachge-
mäß entsorgen.
HINWEIS ZUR ENTSORGUNG
(nur Yamaha-Händler)
Vor der Entsorgung des Stoßdämp-
fers muß der Gasdruck in dessen
Innerem über das Ventil 1 vollstän-
dig abgebaut werden. Unbedingt
eine Schutzbrille tragen, um Augen-
verletzungen durch ausströmendes
Gas oder umherfliegende Metall-
späne zu vermeiden.
WARNUNG
Den Stoßdämpfer vom Yamaha-
Händler entsorgen lassen.
AMORTISSEUR ARRIERE
FEDERBEIN
AMMORTIZZATORE POSTERIORE
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Cet amortisseur est muni d’un réser-
voir type séparé contenant de l’azote
sous haute pression. Il doit être de ce
fait manipulé avec une attention parti-
culière. Afin d’éviter les risques
d’explosion, il convient de lire attenti-
vement les instructions suivantes.
Le fabricant de cet amortisseur ne
peut être tenu pour responsable de
tout accident, dommage matériel ou
corporel résultant d’une manipulation
incorrecte.
1. Ne jamais essayer de démonter
le cylindre ou le réservoir à gaz.
2. Ne jamais jeter un amortisseur
usagé au feu ou l’exposer à une
chaleur intense. L’amortisseur
pourrait exploser suite à la dila-
tation de l’azote qu’il contient
ou à la détérioration de la durit.
3. Prendre garde à ne pas endom-
mager toute partie du réservoir
à gaz. Un réservoir à gaz endom-
magé affectera la capacité
d’amortissement ou entraînera
un mauvais fonctionnement.
4. Prendre garde à ne pas rayer la
surface de contact de la tige du
piston avec le cylindre; l’huile
pourrait fuir.
5. Ne jamais essayer d’enlever le
plot situé au bas du réservoir à
azote. Il est très dangereux
d’enlever le plot.
6. Pour la mise au rebut de l’amor-
tisseur, suivre les instructions
concernant cette opération.
REMARQUE CONCERNANT LA
MISE AU REBUT (TRAVAIL A
EFFECTUER PAR UN CONCES-
SIONNAIRE YAMAHA)
Avant de mettre l’amortisseur au rebut,
ne pas oublier d’extraire l’azote par la
valve 1. Ne pas oublier de porter des
lunettes de protection pour se protéger
les yeux contre les copeaux métalliques
et le gaz qui s’échappe.
AVERTISSEMENT
Confier la mise au rebut d’un amortis-
seur endommagé ou usé à un conces-
sionnaire YamahaNOTA PER LA MANIPOLAZIONE
AVVERTENZA
Questo ammortizzatore posteriore è
dotato di un serbatoio separato riem-
pito con azoto ad alta pressione. Per
evitare il rischio di esplosione, leggere
e comprendere le seguenti informa-
zioni prima di maneggiare l’ammor-
tizzatore posteriore.
Il costruttore declina ogni responsabi-
lità per danni alla proprietà o lesioni
personali derivanti da una gestione
impropria.
1. Non manomettere né tentare di
smontare il cilindro o il serba-
toio.
2. Non lanciare l’ammortizzatore
posteriore su fiamme vive né
sottoporlo a temperature ele-
vate. L’ammortizzatore poste-
riore potrebbe esplodere a causa
dell’espansione dell’azoto e/o
danni al flessibile.
3. Fare attenzione a non danneg-
giare il serbatoio del gas. Un ser-
batoio del gas danneggiato
comprometterebbe le presta-
zioni di smorzamento o
potrebbe provocare un cattivo
funzionamento.
4. Fare attenzione a non graffiare
la superficie di contatto dell’asta
del pistone con il cilindro altri-
menti l’olio potrebbe fuoriu-
scire.
5. Non tentare mai di rimuovere il
tappo nella parte inferiore del
serbatoio dell’azoto. È molto
pericoloso rimuovere il tappo.
6. Quando si getta via l’ammortiz-
zatore posteriore, rispettare le
istruzioni relative allo smalti-
mento.
NOTE SULLO SMALTIMENTO
(SOLO RIVENDITORI YAMAHA)
Prima di provvedere allo smaltimento
dell’ammortizzatore posteriore, accer-
tarsi di aver estratto l’azoto dalla valvola
1. Indossare occhiali protettivi per evi-
tare ferite agli occhi dovute al gas libe-
rato o a schegge metalliche.
AVVERTENZA
Per provvedere allo smaltimento di un
ammortizzatore danneggiato o usu-
rato, rivolgersi ad un rivenditore
Yamaha per questa procedura di
smaltimento.

–+ELEC

6 - 2
MAP-CONTROLLED CDI UNIT
MAP-CONTROLLED CDI UNIT
A map-controlled, CDI ignition system is used in the WR250F.
The microcomputer in the CDI unit detects the engine speed and throttle position, thus determining
the optimum ignition timing through the entire operating range. In this way, quick throttle response
can be achieved according to various riding conditions.
CDI unit
Throttle position sensor
Pickup coil CDI magneto rotorIgnition coil


Function of Component

Component Function
Throttle position sensor Detects throttle valve opening and inputs it into the computer in the
CDI unit as a throttle opening signal.
Pickup coil Detects signal rotor revolutions and inputs them into the computer in
the CDI unit as engine revolution signals.
CDI unit The signals of the throttle position sensor and pickup coil sensor are
analyzed by the computer in the CDI unit, which then adjusts ignition
timing for the operation requirements.

Principal of 3-Dimensional Control
Conventionally, ignition timing was controlled only
by engine revolutions (2-dimensional control).
However, ignition timing needs advancement also
by engine load. Thus, accurate ignition timing can
be determined by adding throttle opening to deter-
mine ignition timing (3-dimensional control).
3-D Image Map of Ignition Timing
(different from actual characteristics)
Revolutions
Ignition timing
Throttle opening

–+ELECZÜNDANLAGE
ZÜNDANLAGE
FEHLERSUCHE
Bei der Überprüfung der Zündanlage auf mögliche Störungen ist das folgende Ablaufdiagramm zu
beachten.
Folgendes Diagramm hilft zündanlagen- und zündkerzenbedingte Motorstörungen zu beheben.
* Nur wenn der Zündfunkenstreckentester verwendet wird
HINWEIS:
Die folgenden Teile vor Beginn der Störungsbeseitigung ausbauen.
1) Sitz
2) Kraftstofftank
Folgendes Spezialwerkzeug benutzen.
Zündfunkenstrecke
kontrollieren*Zündkerze reinigen
oder erneuern.
Die gesamte Lichtanlage
auf einwandfreie Verbin-
dungen überprüfen.Erneuern oder instand
setzen.
Motorstoppschalter
kontrollieren.Erneuern.
Zündspule kontrollieren. Primärspule Erneuern.
Sekundär-
spuleErneuern.
CDI-Schwungradmagnet-
zünder kontrollieren.Impulsgeber Erneuern.
Ladespule Erneuern.
Leerlaufschalter
kontrollieren.Erneuern oder instand
setzen.
CDI-Zündbox erneuern.
Zündfunkenstreckentester
YM-34487
Zündprüfer
90890-06754Taschen-Multimeter
YU-3112-C/90890-03112
Kein Zündfunke
In Ordnung
In Ordnung
In Ordnung
In Ordnung
Zündfunke
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
Nicht in Ordnung
6 - 3

–+ELEC
LICHTSCHALTER KONTROLLIE-
REN
1. Kontrollieren:
Lichtschalterfunktion
Kein Durchgang in Stellung
→
Auswechseln
Durchgang in Stellung AUS/OFF →
Auswechseln.Pluskabel des Meßgerätes (+)
→ Gelbes Kabel 1
Pluskabel des Meßgerätes (–)
→ Blue lead 2
Y
1L
2Einstel-
lung des
Meßgeräts
Ω × 1
OFF
CDI-MAGNETZÜNDER KONTROL-
LIEREN
1. Kontrollieren:
Widerstand der Lichtma-
schinenwicklung
Abweichung von Hersteller-
angaben → Auswechseln
INSPEKTION DES SPANNUNGS-
REGULATORS
1. Den Motor starten.
2. Den Scheinwerfer und das
Rücklicht durch Drehen des
Lichtschalter einschalten.
3. Inspizieren:
Ausgangsspannung
Außerhalb des Sollbereichs →
Spannungsregulator ersetzen. Pluskabel des Meßgerätes (+)
→ Gelbes Kabel 1
Pluskabel des Meßgerätes (–)
→ Schwarzes Kabel 2
Widerstand der
Lichtmaschi-
nenwicklungEinstellung
des Meßge-
räts
0,16–0,24 Ω
bei 20 ˚CΩ × 1
Tester (+) Leitung →
Blaue Leitung 1
PTester (–) Leitung →
Schwarze Leitung 2
Ausgangsspan-
nungTester-Selek-
tor-Stellung
13,3 –14,3 V bei
5.000 U/minWechsel-
strom 20 V
VERIFICATION INTERRUPTEUR
LUMIERES
1. Vérifier:
Le conducteur interrupteur
lumière
Pas de continuité en → Remplacer.
Continuité en position OFF → Rempla-
cer.Fil (+) de multimètre →
Fil jaune 1
Fil (–) de multimètre → Fil bleu 2
Y
1L
2Position
sélecteur du
multimètre
Ω × 1
OFF
VERIFICATION DE LA MAGNETO
CDI
1. Inspection:
Résistance de la bobine éclai-
rage
Ne correspond pas aux spécifi-
cations → Remplacer.
INSPECTION DU REGULATEUR
DE TENSION
1. Démarrer le moteur.
2. Allumer le phare et le feu arrière
en actionnant le contacteur
d'éclairage.
3. Inspecter :
Tension de sortie
Hors spécification → Rempla-
cer le régulateur de tension Fil (+) de multimètre →
Fil jaune 1
Fil (–) de multimètre → Fil noir 2
Résistance
bobine d’éclai-
ragePosition du
sélecteur du
multimètre
0,16 à 0,24 Ω à
20 ˚C (68 ˚F)Ω × 1
Fil (+) de multimètre →
Fil bleu 1
Fil (–) de multimètre → Fil noir 2
Tension de
sortiePosition du
sélecteur de
multimètre
13,3 à 14,3 à
5.000 tr/mnACV-20
ISPEZIONE DELL’INTERRUT-
TORE LUCI
1. Ispezionare:
Conduttività dell’interruttore
luci
Mancanza di continuità in stato di
→ Sostituire.
Continuità in stato di OFF → Sostituire. Cavo positivo (+) del tester →
Cavo giallo 1
Cavo negativo (–) del tester →
Cavo blu 2
Y
1L
2Posizione
selettore
tester
Ω × 1
OFF
ISPEZIONE ALTERNATORE CDI
1. Ispezionare:
Resistenza della bobina illumi-
nazione
Fuori specifica → Regolare.
ISPEZIONE DEL REGOLATORE
DI TENSIONE
1. Avviare il motore.
2. Accendere il faro ed il fanalino
posteriore girando l’interruttore
luci.
3. Ispezionare:
Tensione erogata
Fuori specifica → sostituire il
regolatore di tensione. Conduttore (+) del tester →
Conduttore giallo 1
Conduttore (–) del tester →
Conduttore nero 2
Resistenza della
bobina illumina-
zionePosizione selet-
tore tester
0,16 ~ 0,24 Ω a
20 °C (68 °F)Ω × 1
Conduttore (+) del tester →
Conduttore blu 1
Conduttore (–) del tester →
Conduttore nero 2
Tensione ero-
gataPosizione selet-
tore tester
13,3 ~ 14,3 V a
5.000 giri/minVAC-20
SYSTEME D’ECLAIRAGE
LICHTANLAGE
IMPIANTO DI ILLUMINAZIONE
6 - 13
