2-16
IGR
RJU01015
Διακόπτης σταματήματος
Πιέστε αυτό το διακόπτη 1 (κόκκινο κουμπί)
για να σταματήσει ο κινητήρας κανονικά.
RJU01016
Διακόπτης ασφαλείας του
κινητήρα
Βάλτε την ασφάλεια 1, στην άκρη του
κορδονιού ασφαλείας 2, κάτω από το κουμπί
του διακόπτη ασφαλείας 3 (μαύρο κουμπί). Ο
κινητήρας θα σταματήσει αυτόματα όταν η
ασφάλεια τραβηχτεί από το κορδόνι, όπως στην
περίπτωση που ο χειριστής θα πέσει έξω από το
υδροσκάφος.
@
Να βάζετε πάντα το κορδόνι στον καρπό
σας και την ασφάλεια στο διακόπτη
ασφαλείας του ΠΡΙΝ ανοίξετε τον
κινητήρα.

Για την πρόληψη τυχαίας εκκίνησης του
κινητήρα ή μη εγκεκριμένης χρήσης από
παιδιά ή άλλους, να βγάζετε πάντα την
ασφάλεια από το διακόπτη όταν ο
κινητήρας είναι σβηστός.
@
RJU01017
Λεβιες τσοκ
Η εκκίνηση του κινητήρα όταν είναι κρύος
απαιτεί ένα πλουσιότερο μίγμα αέρα-καυσίμου,
που παρέχεται με τη βοήθεια του τσοκ.
Γυρίστε το μοχλό 1 προς την κατεύθυνση a
που ανοίγει το τσοκ.
Γυρίστε το μοχλό προς την κατεύθυνση b
που κλείνει το τσοκ.
HJU01015
Interruttore di spegnimento
motore
Premere questo interruttore
1 (pulsante
rosso) per spegnere normalmente il motore.
HJU01016
Interruttore di spegnimento di
emergenza del motore
Inserire la forcella 1 situata all’estremità del
tirante di spegnimento del motore 2 sotto
all’interruttore di spegnimento di emergenza del
motore 3 (pulsante nero). Il motore si spegne
automaticamente quando il tirante estrae la for-
cella dall’interruttore, come nel caso in cui il con-
ducente cade dalla moto d’acqua.
@
Allacciare sempre al polso il tirante di spe-
gnimento di emergenza del motore ed inse-
rire sempre la forcella nell’interruttore
PRIMA di accendere il motore.

Per evitare l’avviamento accidentale del
motore o l’uso non autorizzato da parte di
bambini o di altre persone, togliere sempre
la forcella dall’interruttore di arresto di
emergenza quando il motore non è in fun-
zione.
@
HJU01017
Leva dello starter
Per accendere il motore quando è freddo
occorre una miscela più ricca di carburante ed
aria, che si ottiene tirando il pomello di comando
starter.
Spostare la leva 1 in direzione a per attivare
lo starter.
Spostare la leva in direzione b per disattivare
lo starter.
UF0W81B0.book Page 16 Wednesday, September 5, 2001 2:37 PM

2-17
P
PJU01018
Comando do acelerador
Aper tar o comando do acelerador 1
para
aumentar a velocidade do motor.
Libertar o comando do acelerador, para dimi-
nuir a velocidade do motor ou colocar o motor a
funcionar ao ralenti.
PJU01019
Interruptor de arranque
Premir o interruptor de arranque 1
(botão
verde) para colocar o motor em funcionamento.
NOTA :@ O motor não arranca, se a chave de segurança
não se encontrar no interruptor de paragem de
emergência do motor.
@
UF0W81B0.book Page 17 Wednesday, September 5, 2001 2:37 PM

2-18
IGR
RJU01018
Χειρόγκαζο
Πιέστε το χειρόγκαζο 1 για άυξηση της
ταχύτητας περιστροφής του κινητήρα.
Αφήστε το χειρόγκαζο για μείωση της
ταχύτητας περιστροφής του κινητήρα ή για
επαναφορά στο ρελαντί.
RJU01019
Διακόπτης εκκίνησης
Πατήστε το διακόπτη εκκίνησης 1 (πράσινο
κουμπί) για να τεθεί σε λειτουργία η μηχανή.
@ Ο κινητήρας δεν εκκινείται όταν η ασφάλεια
έχει αφαιρεθεί από το διακόπτη ασφαλείας του
κινητήρα.
@
HJU01018
Leva dell’acceleratore
Stringere la leva dell’acceleratore
1 per
aumentare il regime di rotazione del motore.
Rilasciare la leva dell’acceleratore per ridurre il
regime di rotazione del motore o per farlo ritor-
nare al minimo.
HJU01019
Interruttore di avviamento
Premere l’interruttore di avviamento 1 (pul-
sante verde) per accendere il motore.
NOTA:@ Non è possibile accendere il motore quando la
forcella non è inserita nell’interruttore di spegni-
mento di emergenza del motore.
@
UF0W81B0.book Page 18 Wednesday, September 5, 2001 2:37 PM

2-19
P
PJU01020
Saída piloto da água de
refrigeração
Este veículo está equipado com saídas piloto
da água de refrigeração do motor.
Quando o motor se encontra em funciona-
mento, a água de refrigeração circula no motor e
é descarregada pela saída piloto no casco.
Para verificar o funcionamento do sistema de
refrigeração, verificar se existe descarga de água
pela saída piloto. Se não houver descarga de
água, poderá não haver circulação da água de
refrigeração no motor. Nestas condições, parar o
motor e verificar a causa da anomalia (para mais
instruções, consultar as páginas 2-25 e 5-11).
NOTA :@ Se as passagens de circulação da água de refri-
geração estiverem secas, a água apenas começa
a ser descarregada pela saída piloto cerca de 20
segundos após o arranque do motor.
@
PJU01021
Sistema de governo
O veículo é governado através da viragem do
guiador 1
para a direcção para que se pretende
seguir.
Quando o guiador é movimentado, o ângulo da
tubeira do jacto 2
é alterado, e o rumo do veículo
é também alterado. Como a força do jacto deter-
mina a velocidade e a direcção da viragem, o
motor deve ser sempre acelerado durante as cur-
vas, excepto durante o seguimento do veículo a
uma velocidade muito reduzida (velocidade
mínima de governo).
UF0W81B0.book Page 19 Wednesday, September 5, 2001 2:37 PM

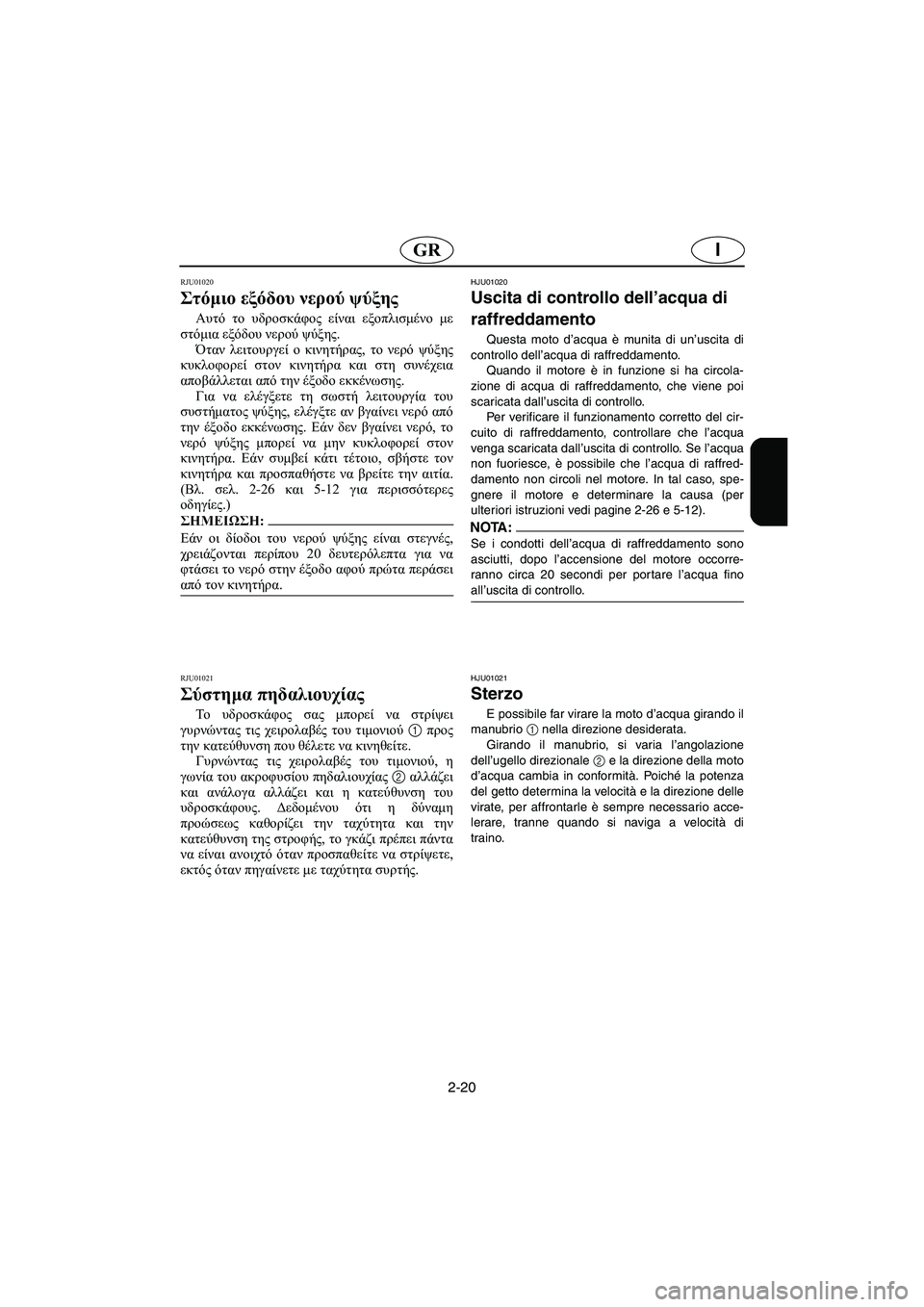

2-20
IGR
RJU01020
Στόμιο εξόδου νερού ψύξης
Αυτό το υδροσκάφος είναι εξοπλισμένο με
στόμια εξόδου νερού ψύξης.
Όταν λειτουργεί ο κινητήρας, το νερό ψύξης
κυκλοφορεί στον κινητήρα και στη συνέχεια
αποβάλλεται από την έξοδο εκκένωσης.
Για να ελέγξετε τη σωστή λειτουργία του
συστήματος ψύξης, ελέγξτε αν βγαίνει νερό από
την έξοδο εκκένωσης. Εάν δεν βγαίνει νερό, το
νερό ψύξης μπορεί να μην κυκλοφορεί στον
κινητήρα. Εάν συμβεί κάτι τέτοιο, σβήστε τον
κινητήρα και προσπαθήστε να βρείτε την αιτία.
(Βλ. σελ. 2-26 και 5-12 για περισσότερες
οδηγίες.)
@ Εάν οι δίοδοι του νερού ψύξης είναι στεγνές,
χρειάζονται περίπου 20 δευτερόλεπτα για να
φτάσει το νερό στην έξοδο αφού πρώτα περάσει
από τον κινητήρα.
@
RJU01021
Σύστημα πηδαλιουχίας
To υδροσκάφος σας μπορεί να στρίψει
γυρνώντας τις χειρολαβές του τιμονιού 1 προς
την κατεύθυνση που θέλετε να κινηθείτε.
Γυρνώντας τις χειρολαβές του τιμονιού, η
γωνία του ακροφυσίου πηδαλιουχίας 2 αλλάζει
και ανάλογα αλλάζει και η κατεύθυνση του
υδροσκάφους. Δεδομένου ότι η δύναμη
προώσεως καθορίζει την ταχύτητα και την
κατεύθυνση της στροφής, το γκάζι πρέπει πάντα
να είναι ανοιχτό όταν προσπαθείτε να στρίψετε,
εκτός όταν πηγαίνετε με ταχύτητα συρτής.
HJU01020
Uscita di controllo dell’acqua di
raffreddamento
Questa moto d’acqua è munita di un’uscita di
controllo dell’acqua di raffreddamento.
Quando il motore è in funzione si ha circola-
zione di acqua di raffreddamento, che viene poi
scaricata dall’uscita di controllo.
Per verificare il funzionamento corretto del cir-
cuito di raffreddamento, controllare che l’acqua
venga scaricata dall’uscita di controllo. Se l’acqua
non fuoriesce, è possibile che l’acqua di raffred-
damento non circoli nel motore. In tal caso, spe-
gnere il motore e determinare la causa (per
ulteriori istruzioni vedi pagine 2-26 e 5-12).
NOTA:@ Se i condotti dell’acqua di raffreddamento sono
asciutti, dopo l’accensione del motore occorre-
ranno circa 20 secondi per portare l’acqua fino
all’uscita di controllo.
@
HJU01021
Sterzo
E possibile far virare la moto d’acqua girando il
manubrio
1 nella direzione desiderata.
Girando il manubrio, si varia l’angolazione
dell’ugello direzionale 2 e la direzione della moto
d’acqua cambia in conformità. Poiché la potenza
del getto determina la velocità e la direzione delle
virate, per affrontarle è sempre necessario acce-
lerare, tranne quando si naviga a velocità di
traino.
UF0W81B0.book Page 20 Wednesday, September 5, 2001 2:37 PM

2-21
P
PJU01022
Selector do Sistema de Controlo
do Caimento (QSTS)
O selector QSTS 1
encontra-se localizado no
punho esquerdo do guiador e destina-se a con-
trolar/ajustar o ângulo de caimento (i.e., a imer-
são longitudinal) do veículo.
A operação do selector QSTS altera o ângulo
vertical da tubeira do jacto. Esta alteração do
ângulo da tubeira altera o ângulo de caimento do
veículo.
O selector pode ser colocado em 5 posições: 2
posições de abicamento (descida da proa) A
e
B
, posição neutra “N”, e 2 posições de acua-
mento (i.e., subida da proa C
e D
).
Alteração do caimento:
1. Reduzir a velocidade do motor para
3.400 r/min, ou menos.
2. Apertar a alavanca de bloqueio do selector do
sentido de marcha 2
, e rodar depois o selec-
tor QSTS para a posição desejada.
3. Libertar a alavanca de bloqueio, de modo a
trancar o selector QSTS.
@ Não rodar o selector QSTS durante a opera-
ção do veículo à máxima velocidade, de modo
a não danificar o sistema QSTS.
@
A posição neutra “N” proporciona um bom
desempenho na maioria das condições de opera-
ção.
Para determinados tipos de desempenho,
seleccionar as posições de abicamento (descida
da proa) ou acuamento (subida da proa).
UF0W81B0.book Page 21 Wednesday, September 5, 2001 2:37 PM

2-22
IGR
RJU01022
Επιλογέας συστήματος ταχείας
αλλαγής ζυγοστάθμισης (QSTS)
Ο επιλογέας του QSTS 1 βρίσκεται στην
αριστερή χειρολαβή του τιμονιού και
χρησιμοποιείται για τη ρύθμιση της γωνίας
ζυγοστάθμισης του υδροσκάφους.
Χρησιμοποιώντας τον επιλογέα QSTS
αλλάζετε τη γωνία του ακροφυσίου
πηδαλιουχίας κάθετα. Αυτό αλλάζει τη γωνία
γωνία ζυγοστάθμισης του υδροσκάφους.
Υπάρχουν 5 θέσεις: 2 θέσεις πλώρη κάτω A
και B, νεκρά “N” και 2 θέσεις της πλώρης
επάνω C και D.
Για να αλλάξετε τη γωνία ζυγοστάθμισης:
1.Μειώστε την ταχύτητα περιστροφής του
κινητήρα στις 3.400 στροφές/λεπτό ή
λιγότερο.
2.Πιέστε το λεβιέ εμπλοκής αλλαγής πορείας
2, και στη συνέχεια περιστρέψτε τον
επιλογέα QSTS στην επιθυμητή θέση.
3.Αφήστε το λεβιέ εμπλοκής αλλαγής πορείας
να ασφαλίσει τον επιλογέα QSTS.
@ Μην περιστρέφετε τον επιλογέα QSTS ενώ
λειτουργεί το υδροσκάφος με το μέγιστο
άνοιγμα γκαζιού, διαφορετικά μπορεί να
προκληθεί ζημιά στο QSTS.
@
H ουδέτερη θέση “N” παρέχει καλή απόδοση
για τις περισσότερες συνθήκες λειτουργίας.
Για να ενισχύσετε ορισμένες επιδόσεις,
επιλέξτε πλώρη κάτω ή πλώρη επάνω.
HJU01022
Selettore del sistema di cambio
rapido dell’assetto Quick Shift
Trim System (QSTS)
Il selettore del sistema QSTS
1 si trova sulla
manopola sinistra del manubrio e serve a rego-
lare l’assetto (trim) della moto d’acqua.
Agendo sul selettore QSTS, l’angolazione
dell’ugello direzionale cambia in senso ver ticale.
Di conseguenza cambia l’angolo d’assetto della
moto d’acqua.
Sono disponibili 5 posizioni: 2 posizioni nega-
tive, in cui la prua si abbassa, A e B, la posi-
zione neutra “N,” e 2 posizioni positive, in cui la
prua si alza, C e D.
Per modificare l’angolo di assetto:
1. Ridurre il regime di rotazione del motore a
3.400 giri/min. o meno.
2. Stringere la leva di sgancio del cambio
assetto 2 e poi girare il selettore QSTS nella
posizione desiderata.
3. Rilasciare la leva di sgancio del cambio
assetto per bloccare il selettore QSTS.
@ Non azionare il selettore QSTS mentre si uti-
lizza la moto d’acqua a tutto gas, altrimenti il
sistema di cambio rapido dell’assetto QSTS
potrebbe danneggiarsi.
@
La posizione neutra “N” garantisce buone pre-
stazioni nella maggior parte delle condizioni di
funzionamento del mezzo.
Selezionare l’abbassamento o il sollevamento
della prua per esaltare tipi di prestazioni partico-
lari.
UF0W81B0.book Page 22 Wednesday, September 5, 2001 2:37 PM

2-23
P
PJU01023
Abicamento
Rodar o punho para A
ou B
para a proa des-
cer, com o veículo em flutuação estacionária.
O embicamento coloca mais proa dentro de
água. Esta configuração dá ao veículo mais
“gancho”, o que permite melhorar o comporta-
mento durante as guinadas (viragens). Esta posi-
ção permite também que o veículo se levante
mais rapidamente da água.
Contudo, a velocidades mais elevadas, o veí-
culo fica com uma maior tendência para “gover-
nar de proa” e a seguir as ondas e esteiras da
água. Nesta configuração, o consumo de com-
bustível é maior e a velocidade máxima é mais
reduzida.
PJU01024
Acuamento
Rodar o punho para C
ou D
para levantar a
proa, com o veículo em flutuação estacionária.
O acuamento (i.e., o levantamento da proa)
coloca menos proa na água. A resistência da
água é menor, pelo que a velocidade de marcha e
a aceleração em flutuação estacionária são tam-
bém maiores.
No entanto, para as mesmas condições, o veí-
culo fica com tendência a “saltar na água”. Se o
veículo apresentar tendência para saltar na água,
seleccionar a posição neutra ou uma posição de
embicagem.
PJU01025
Pega manual
A pega manual 1
proporciona um ponto de
apoio para o embarque no veículo.
@ Não utilizar esta pega para o reboque de
objectos, como veículos aquáticos, ou para
amarração, de modo a evitar a sua danifica-
ção.
@
UF0W81B0.book Page 23 Wednesday, September 5, 2001 2:37 PM
