3VÁŠ PEUGEOT 307 VE ZKRATCE
1. Nafukovací vak "airbag"řidiče.
Zvukové výstražné
zařízení (klakson).
2. Ovladače osvětlení a směrových světel.
3. Ovladač autorádia u volantu.
4. Přístrojová deska.
5. Ovladač stěračů / ostřiko- vače / palubního počítače.
6. Tlačítko alarmu.
7. Tlačítko centrálního zamykání.
8. Tlačítko výstražných světel.
9. Vícefunkční obrazovka.
10. Snímač světelné intenzity.
11. Tlačítko systému dyna- mického řízení stability
(ESP/ASR)*.
12. Střední směrovatelné výstupy topení / větrání se
seřizováním množství
vháněného vzduchu. 13. Trysky pro odmrazování
čelního skla.
14. Místo pro výškový reproduktor.
15. Tryska pro odmrazování dveřního okna.
16. Boční směrovatelný výstup topení / větrání se seřizo-
váním množství vháněného
vzduchu.
17. Nafukovací vak "airbag" spolujezdce.
18. Odkládací skřínka.
19. Autorádio RB3, RD3.
20. Ovladače vyhřívání sedadel.
21. Měnič CD.
22. Ovladače topení a klimatizace.
23. Popelník vpředu.
24. Tryska topení v prostoru nohou cestujících vzadu. 25. Elektrická zásuvka 12 V.
26. Řadicí páka.
27. Držák na pohárky / láhve.
28. Ruční brzda.
29. Schránka na odpadky.
30. Držák na mince.
Ovladač neutralizování
nafukovacího vaku
"airbagu" spolujezdce.
31. Zámek řízení se spínací skřínkou.
32. Ovladač pro nastavení polohy volantu.
33. Pojistková skřínka.
34. Elektrické ovladače zpětných zrcátek.
Ovladače oken.
Ovladač blokování
posunu zadních oken.
35. Nastavování sklonu světlometů.
36. Regulátor rychlosti.
* V průběhu roku.

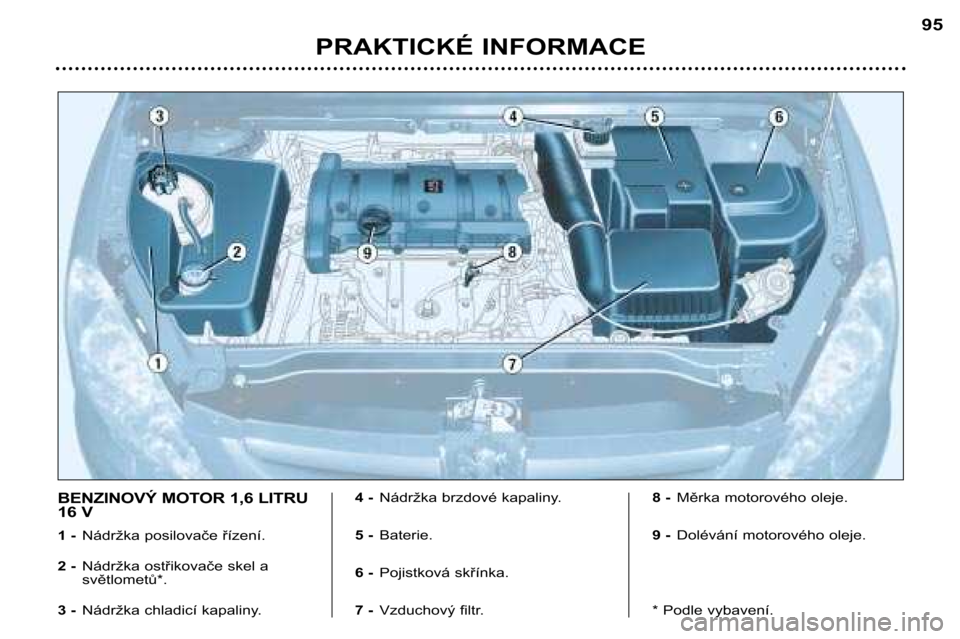

BENZINOVÝ MOTOR 1,4 LITRU
1 -Nádržka posilovače řízení.
2 - Nádržka ostřikovače skel a
světlometů*.
3 - Nádržka chladicí kapaliny. 4 -
Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka.
7 - Vzduchový filtr. 8 -
Měrka motorového oleje.
9 - Dolévání motorového oleje.
* Podle vybavení.
PRAKTICKÉ INFORMACE
94

PRAKTICKÉ INFORMACE95
BENZINOVÝ MOTOR 1,6 LITRU
16 V
1 -
Nádržka posilovače řízení.
2 - Nádržka ostřikovače skel a
světlometů*.
3 - Nádržka chladicí kapaliny. 4 -
Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka.
7 - Vzduchový filtr. 8 -
Měrka motorového oleje.
9 - Dolévání motorového oleje.
* Podle vybavení.

PRAKTICKÉ INFORMACE
96
BENZINOVÝ MOTOR 2 LITRY16 V
1 -
Nádržka posilovače řízení.
2 - Nádržka ostřikovače skel a
světlometů*.
3 - Nádržka chladicí kapaliny. 4 -
Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka.
7 - Vzduchový filtr. 8 -
Měrka motorového oleje.
9 - Dolévání motorového oleje.
* Podle vybavení.

PRAKTICKÉ INFORMACE
98
NAFTOVÝ MOTOR PŘEPLŇOVANÝ
TURBODMYCHADLEM 2 LITRY HDI
(90 k / 110 k)
1 -
Nádržka posilovače řízení.
2 - Nádržka ostřikovače skel a svět-
lometů*. 3 -
Nádržka chladicí kapaliny.
4 - Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka. 7 -
Vzduchový filtr.
8 - Měrka motorového oleje.
9 - Dolévání motorového oleje.
10 - Plnicí čerpadlo*.
* Podle vybavení.

Elektrický obvod vozu je
proveden tak, aby fungo-
val se sériovým nebo
dodatečně montovaným
elektrickým
příslušenstvím.
Před instalováním dalšího elek-
trického vybavení nebo
příslušenství do svého vozidla se
poraďte s pracovníky servisu
PEUGEOT.
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-
vu vozidla nebo za poškození
jeho funkce způsobené nainsta-
lováním dodatečného
příslušenství, které není dodává-
no a doporučeno automobilkou
PEUGEOT a nebylo namontová-
no dle jejích předpisů, zvláště pak
přístrojů se spotřebou vyšší než
10 miliampér.
** Maxi pojistky jsou dodatečnou
ochranou elektrických systémů.
Jakýkoli zásah musí být proveden
v servisu PEUGEOT.Pojistky v motorovém prostoru
Pojistková skřínka
Pro získání přístupu k pojistkám
umístěným v motorovém prostoru
vedle baterie: odklopte víko.
Po zásahu velmi pečlivě zavřete
víko a nasaďte zpět ozdobný kryt.
PRAKTICKÉ INFORMACE
108
Pojistka č. Proud* Funkce*
1** 30 A Elektrický ventilátor chlazení motoru.
2** 30 A Motorek čerpadla ESP/ABS.
3** 30 A Elektromagnetické ventily ESP/ABS.
4** 60 A Napájení inteligentní rozvodné jednotky.
5 70 A Napájení inteligentní rozvodné jednotky.
6 20 A Vyhřívání sedadel.
7 30 A Spínací skřínka, výkonový obvod.
8** 70 A Skupina elektrického čerpadla posilovače řízení.
