2002 BMW MOTORRAD R 1150 RT lock

5
Översikt och handhavande
1
1413
181519
1211
171620
11 Fö rvaringsfack f ör verktyg
12 Säkringsbox
13 Tanklock (
b 22)
14 Bromsv ätskebeh ållare fram
(
b 30)
15 Typskylt/chassinummer
( ) Siffror inom parentesbsidh änvisning
16 Huvudt ändstift, h öger
17 Bitändstift,
endast R 1150 RT
18 Bromsv ätskebeh ållare bak
(
b 31)
19 Ratt f ör fj äderbensint ällning
(
b 37)
20 Hjälmkrok

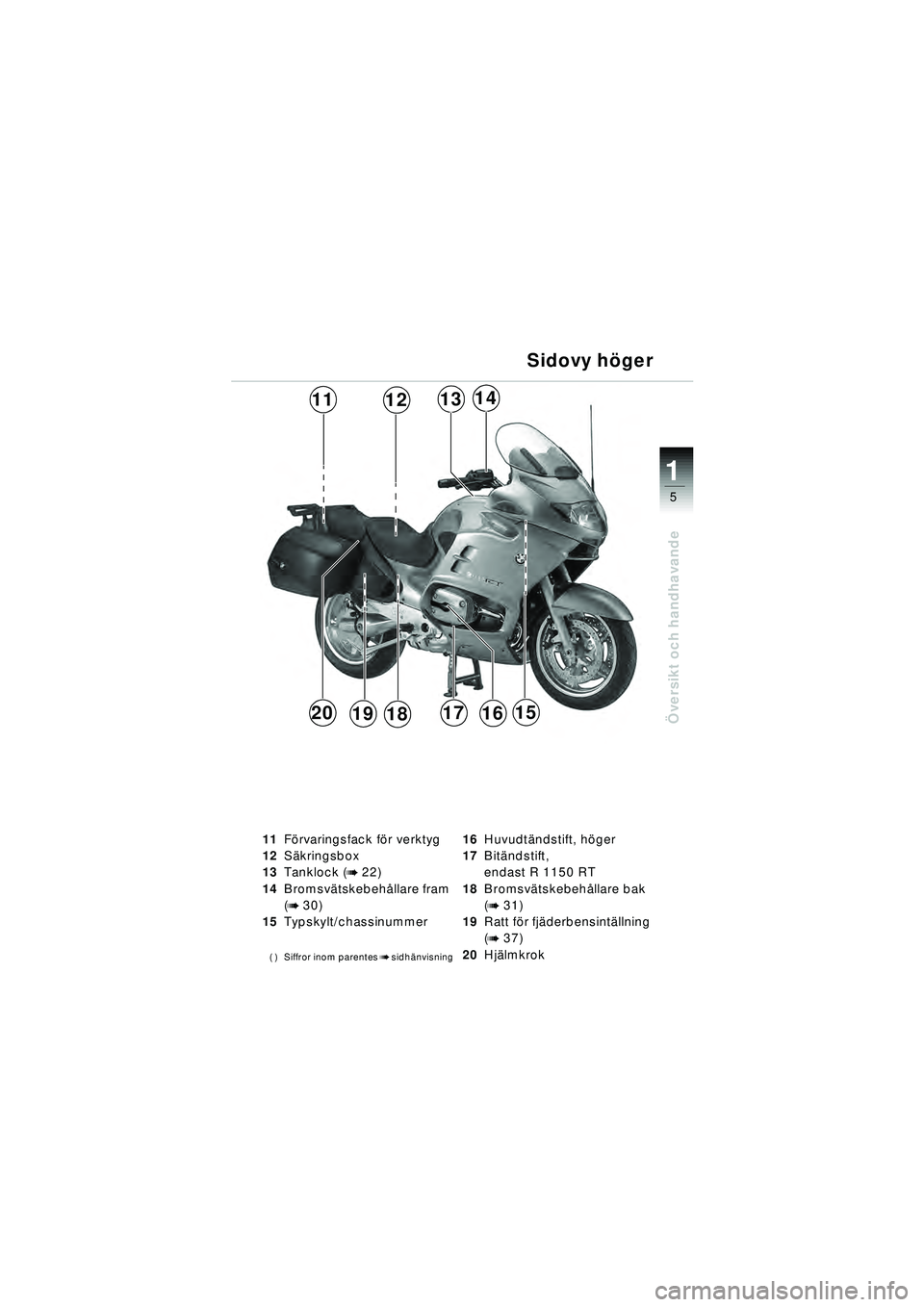

Sidovy h öger
10r22bks3.book Seite 5 Freitag, 27. Januar 2006 1:16 13

8
Översikt och handhavande
1
NycklarDu f år tv å huvudnycklar och en
reservnyckel.
Nyckelnumret finns angivet p å
den medlevererade
plastbrickan.
\f Anvisning:
Samma nyckel passar till t änd-
nings- och styrl åset, tanklocket
och sadell åset. Nycklen passar
ä ven till f örvaringsfacket och
packvä skorna.
d Varning:
N är t ändningen är frånkopp-
lad st år endast en
RESTBROMSFUNKTION till
f ö rfogande (b 67)

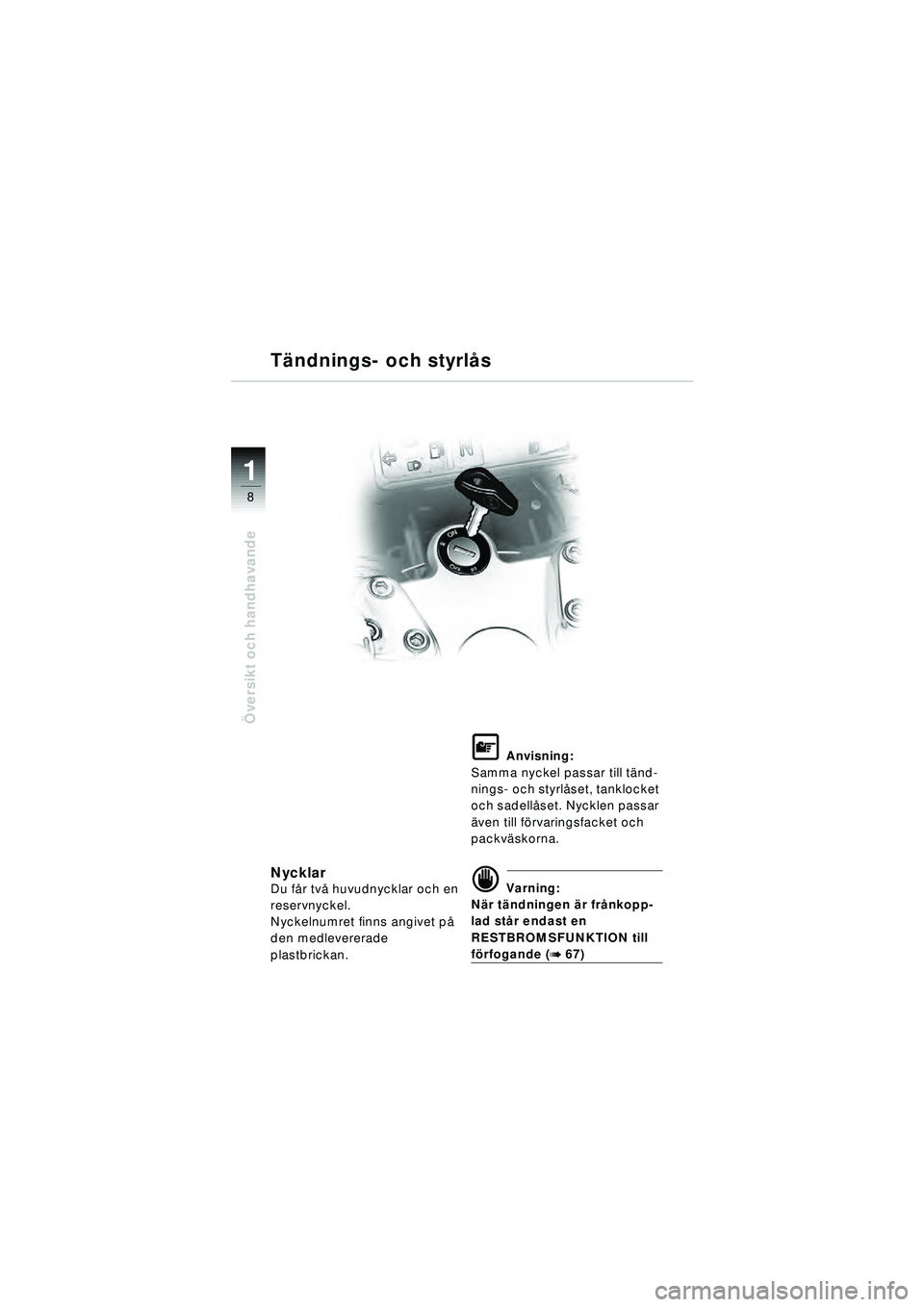

Tändnings- och styrl ås
10r22bks3.book Seite 8 Freitag, 27. Januar 2006 1:16 13

2
21
Säkerhetskontroll
1
MAX
MIN
2

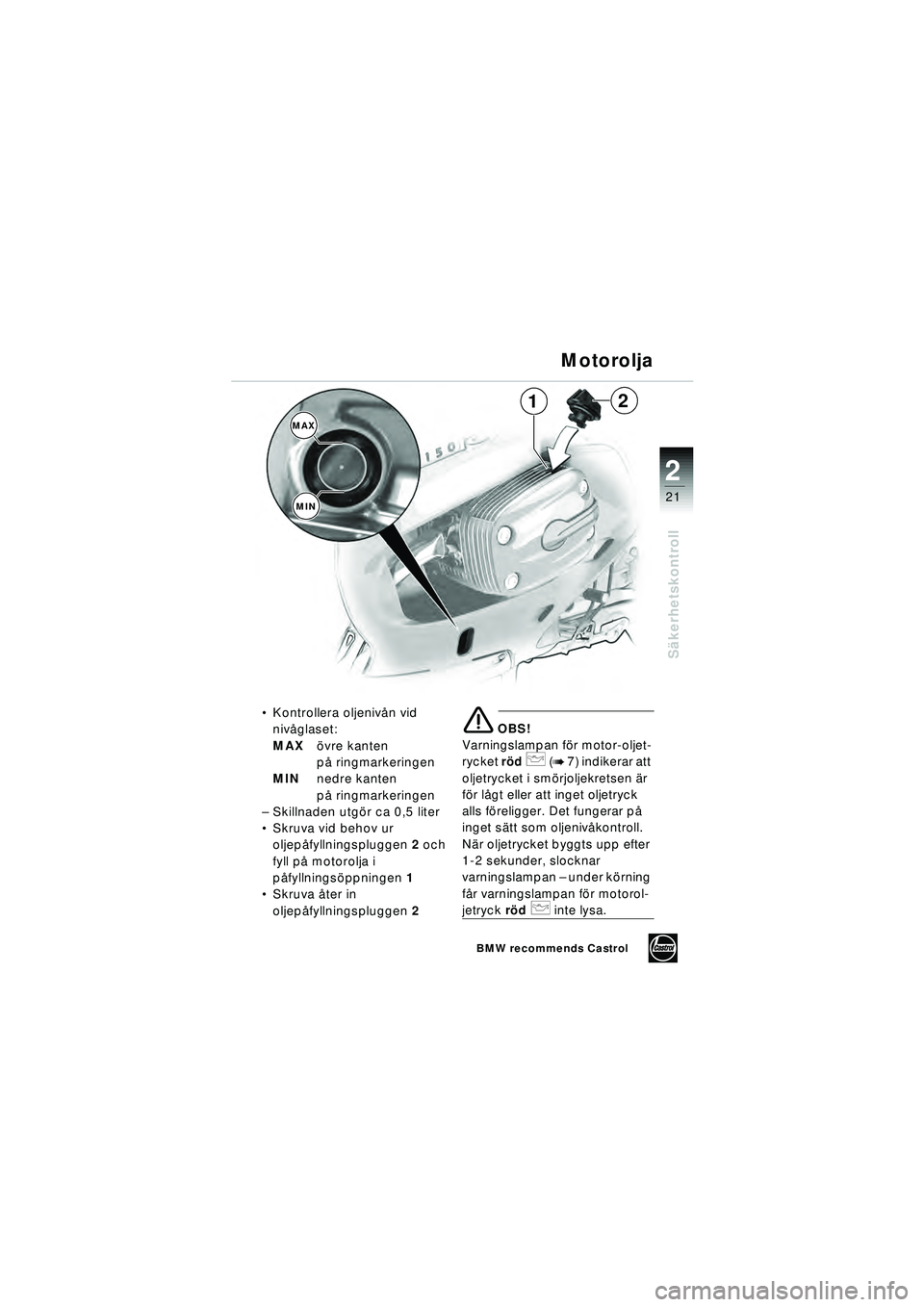

Motorolja

Kontrollera oljenivå n vid
niv åglaset:
MAX övre kanten
p å ringmarkeringen
MIN nedre kanten
på ringmarkeringen
– Skillnaden utg ör ca 0,5 liter
 Skruva vid behov ur
oljepå fyllningspluggen 2 och
fyll p å motorolja i
p åfyllnings öppningen 1
 Skruva åter in
oljepå fyllningspluggen 2
\b OBS!
Varningslampan f ör motor-oljet-
rycket rö d
p (b 7) indikerar att
oljetrycket i sm örjoljekretsen är
f ö r l ågt eller att inget oljetryck
alls f öreligger. Det fungerar p å
inget s ätt som oljeniv åkontroll.
N är oljetrycket byggts upp efter
1-2 sekunder, slocknar
varningslampan – under k örning
f å r varningslampan f ör motorol-
jetryck rö dp inte lysa.
BMW recommends Castrol
10r22bks3.book Seite 21 Freitag, 27. Januar 2006 1:16 13

2
22
Säkerhetskontroll
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och
r ö kning ä r förbjuden vid all
hantering med br änsletan-
ken.
Bensin utvidgas vid v ärme
och solstr ålning. Tanka därf ör
endast upp till p åfyllningsr ö-
rets underkant!
\b OBS!
Blyad bensin f örst ör katalysatorn!
Tomk ör inte brä nsletanken, d å
kan motorn resp katalysatorn
skadas.
Torka genast bort ev br änsle p å
plastdetaljer.
 St äll upp motorcykeln p å
centralst ödet
– På ett j ämnt och
fast underlag!
Ö ppna tanklocket

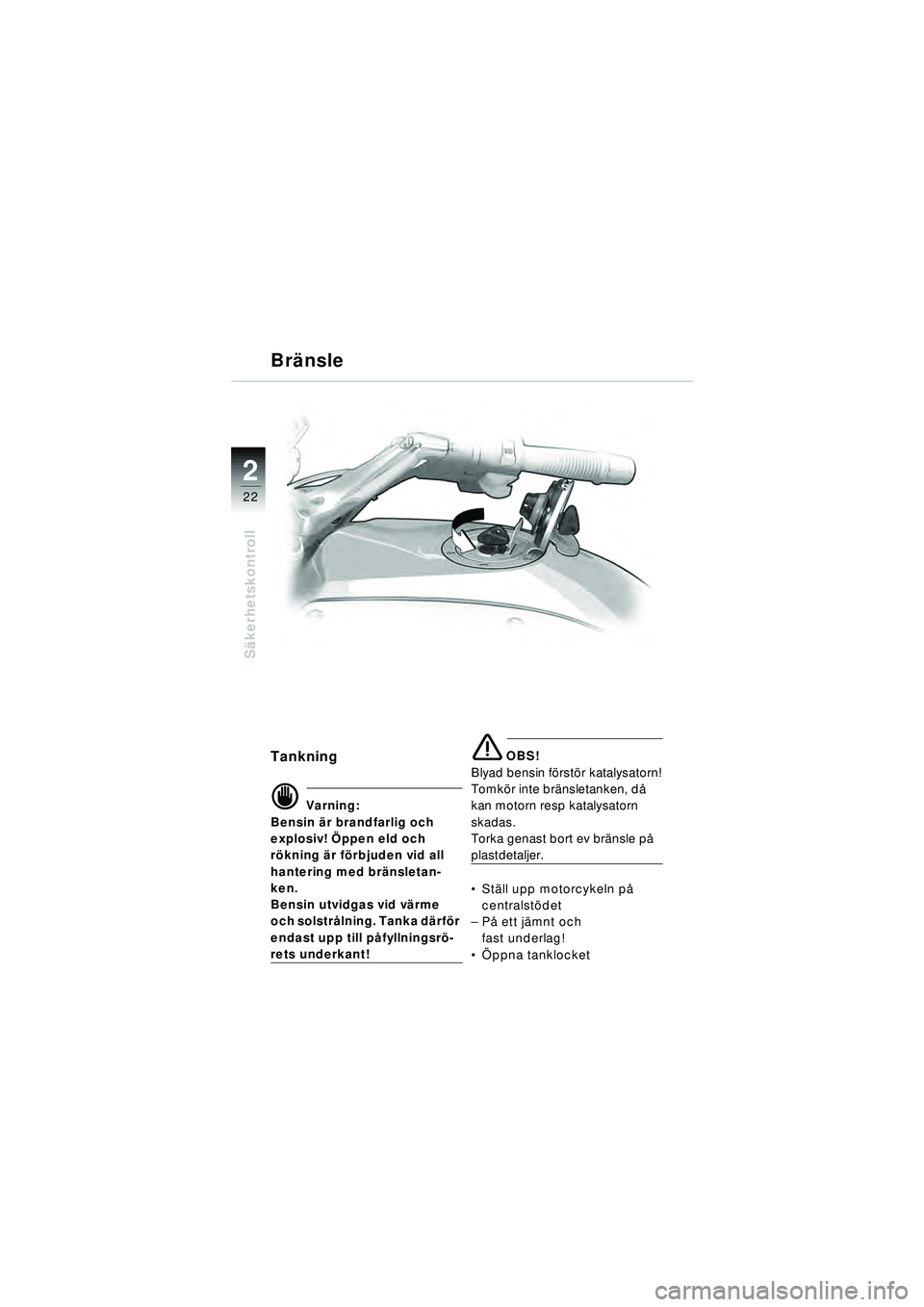

Bränsle
10r22bks3.book Seite 22 Freitag, 27. Januar 2006 1:16 13

2
23
Säkerhetskontroll

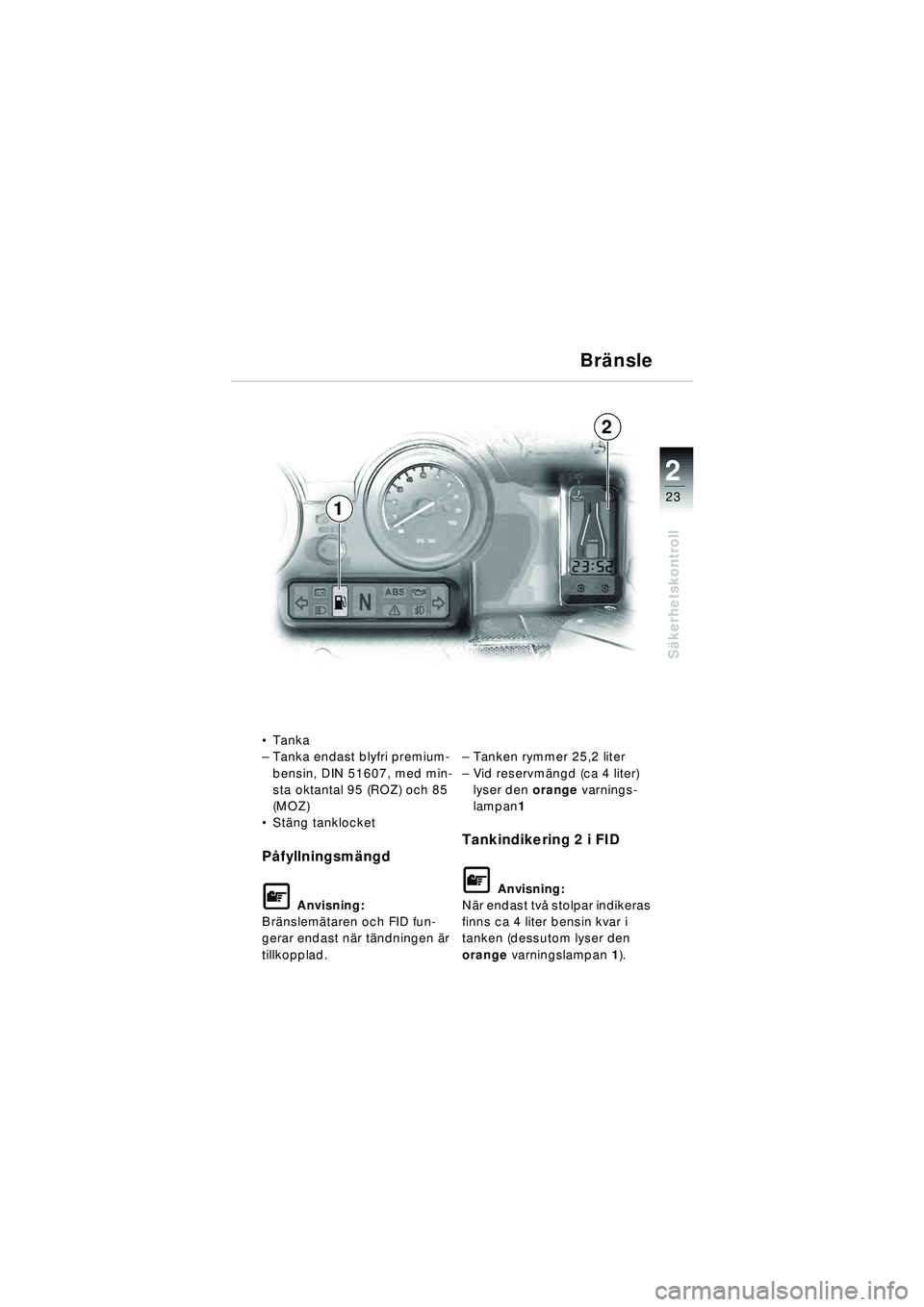

Br änsle
 Tanka
– Tanka endast blyfri premium-
bensin, DIN 51607, med min-
sta oktantal 95 (ROZ) och 85
(MOZ)
 St äng tanklocket
P åfyllningsm ängd
\f Anvisning:
Br änslem ätaren och FID fun-
gerar endast n är t ändningen är
tillkopplad. –
Tanken rymmer 25,2 liter
– Vid reservm ängd (ca 4 liter)
lyser den orange varnings-
lampan 1
Tankindikering 2 i FID
\f Anvisning:
N är endast tv å stolpar indikeras
finns ca 4 liter bensin kvar i
tanken (dessutom lyser den
orange varningslampan 1).
2
1
10r22bks3.book Seite 23 Freitag, 27. Januar 2006 1:16 13

3
56
Start – k örning – parkering
2341
BatteriladdningKontrollampan 1 slocknar n är
motorn g år p å tomg ång.
\b OBS!
Om kontrollampan 1 tä nds
under k örning:
Upps ök omedelbart en
fackverkstad och d å helst en
BMW-verkstad!
Br änslereservN är kontrollampan 2 tä nds finns
ca 4 liter bensin kvar i tanken.
Varningslampa ABSVarningslampan ABS 3 t änds
vid fel i BMW integral ABS
(
b 68)
Allm än varningslampa Den allm änna varningslam-
pan 4 t änds vid fel i BMW inte-
gral ABS
(
b 71) samt om bak- eller
bromsljuset inte fungerar.
Varningslampor
10r22bks3.book Seite 56 Freitag, 27. Januar 2006 1:16 13

3
57
Start – k örning – parkering

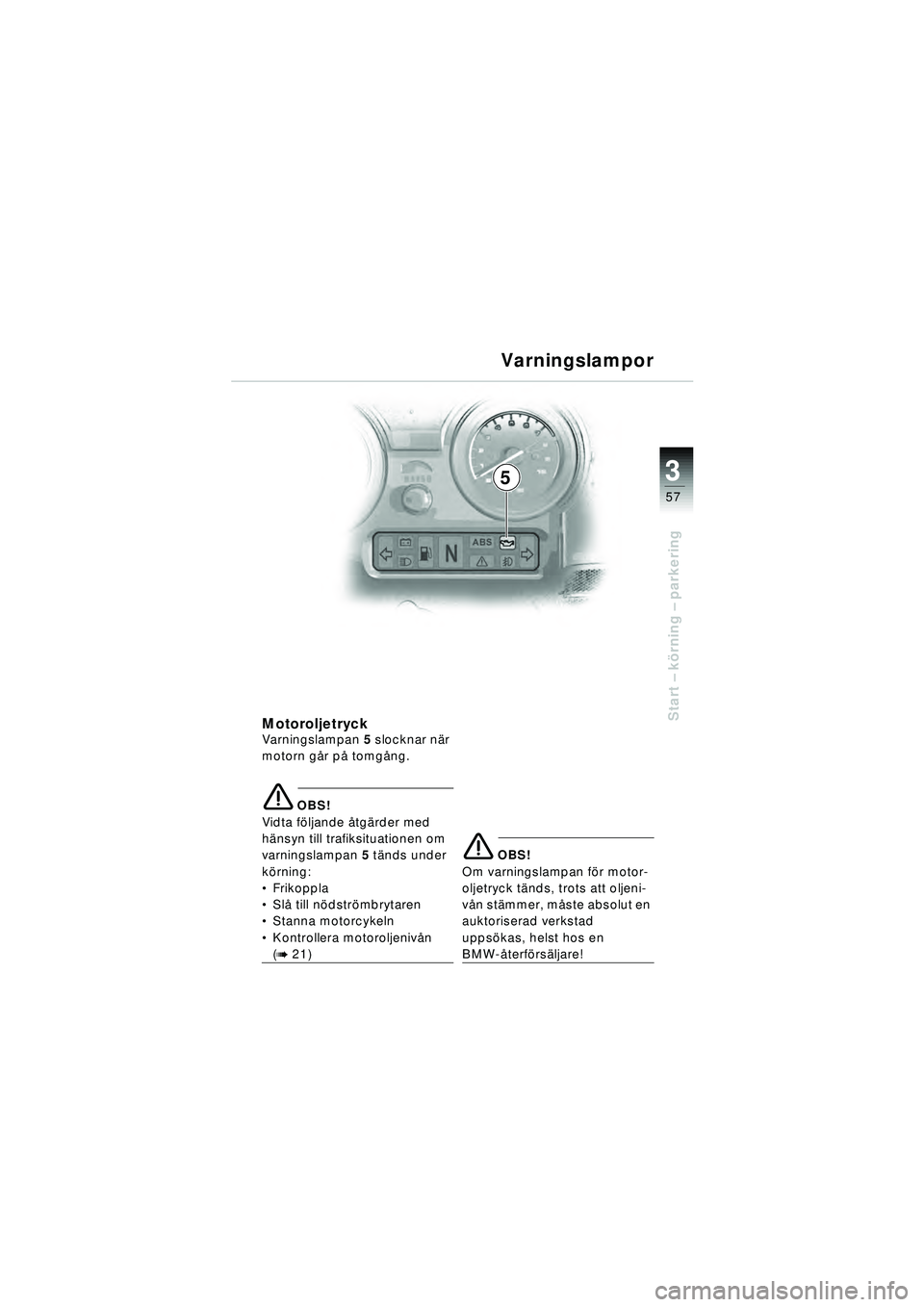

5Varningslampor
MotoroljetryckVarningslampan
5 slocknar n är
motorn g år p å tomg ång.
\b OBS!
Vidta f öljande åtg ärder med
h änsyn till trafiksituationen om
varningslampan 5 t änds under
k ö rning:
 Frikoppla
 Sl å till n ödstr ömbrytaren
 Stanna motorcykeln
 Kontrollera motoroljeniv ån
(b 21)
\b OBS!
Om varningslampan f ör motor-
oljetryck t änds, trots att oljeni-
v å n st ämmer, m åste absolut en
auktoriserad verkstad
upps ökas, helst hos en
BMW- återf örs äljare!
10r22bks3.book Seite 57 Freitag, 27. Januar 2006 1:16 13

3
59
Start – k örning – parkering
Tankindikering 2
\f Anvisning:
N är endast tv å stolpar indikeras
finns ca 4 liter bensin kvar i
tanken (dessutom lyser den
orange varningslampan
(
b 56)).
V äxelindikering 31 - 0 - 2 - 3 - 4 - 5 - E
Klocka 4 St äll in klockan genom att
trycka med en kulspetspenna
elle liknande p å punkten 5
(minuter) eller punkten 6
(timmar)

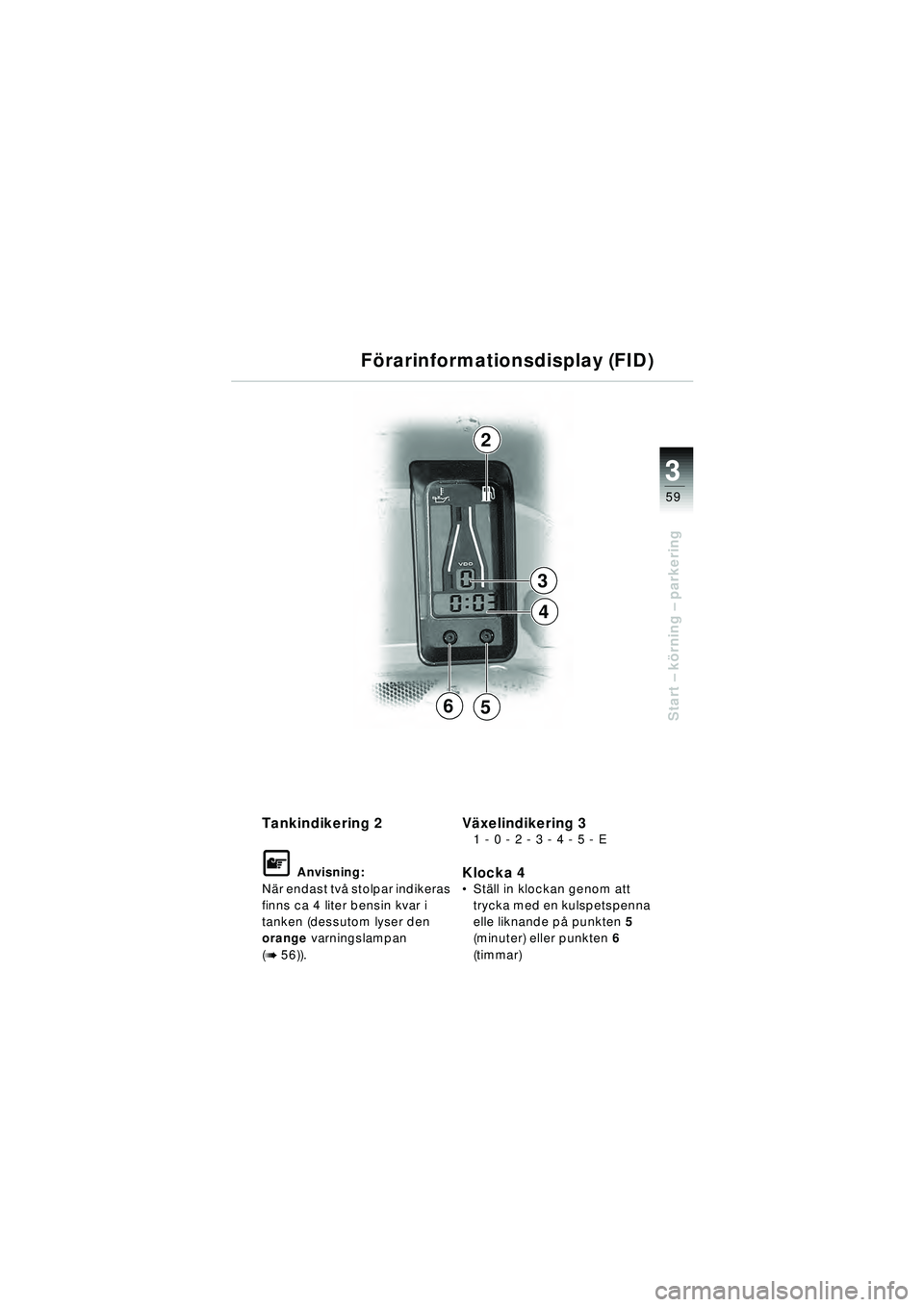

F örarinformationsdisplay (FID)
2
3
4
65
