2002.5 Peugeot 206 CC ESP

PRAKTICKÉ INFORMACE95
OVĚŘENÍ HLADINY NÁPLNÍ Motor
Kontrola hladiny motorového oleje
Kontrolu provádějte pravidelně a mezi dvěma výměnami olej dolévejte
(maximální spotřeba oleje na 1 000 km
je 0,5 l).
Kontrolujte s vozidlem ve vodorovné
poloze se studeným motorem.
Na měrce jsou dvěznačky: A= maximum.
B = minimum. Volba stupně viskozity
Zvolený olej musí vždy odpovídat
předpisům výrobce.
Olejový filtr
Vložku měňte pravidelně podle plánu
údržby.
Upotřebený olej
Vyvarujte se dlouhodobějšího kontak-
tu upotřebeného oleje s pokožkou.
Nevylévejte upotřebený olej do kanali-
zace nebo na zem.
Aby se uchovala spolehlivost motoru a
účinnost zařízení omezujících emise,
je zakázáno používat jakékoli přísady
do motorového oleje.
Nádržka brzdové kapaliny: Ð
Hladina v nádržce musí být vždy
nad ryskou DANGER.
Ð Dochází-li k výraznému ubývání
kapaliny, obraťte se okamžitě na
servis PEUGEOT. Výměna kapaliny Ð
Musí být bezvýhradně prováděna v
předepsaných intervalech podle
plánu údržby výrobce.
Ð Používejte kapaliny schválené
výrobcem, které odpovídají normě
DOT 4.
Nádržka chladicí kapaliny
Používejte kapalinu schválenou výrobcem.
Při zahřátém motoru je teplota chladicí
kapaliny regulována elektrickým ven-
tilátorem. Ten může fungovat, i když je
klíč zapalování vyjmut. Rovněž
protože je v chladicím systému přetlak,
počkejte se zahájením zásahu alespoň
1 hodinu po zastavení motoru.
V případě dolévání kapaliny: pro
zabránění rizika popálenin vyšroubuj-
te uzávěr nejprve o dvě otáčky, aby
klesnul tlak v okruhu, teprve po kles-
nutí tlaku vyšroubujte zcela uzávěr a
dolijte kapalinu.
Výměna oleje: provádět podle plánu
údržby sestaveného výrobcem. Ð Ruční měrka: nikdy nepřelít nad značku Amaxima.
Ð Ukazatel hladiny na přístrojovédesce.
07-10-2002

Pojistka ProudFunkce
1 15A Vyhřívání sedadla - Siréna alarmu
4 20A Vícefunkční displej - Počítač navigace - Osvětlení zavazadlového prostoru - Autorádio - Počítač zatahovací střechy
5 15A Diagnostika automatické převodovky
6 10A Hladina chladicí kapaliny - Automatická převodovka - Autorádio - Snímač úhlu volantu (ESP)
7 15A Příslušenství pro autoškolu - Dodatečně montovaný alarm - Snímač deště
9 30A Hydraulické čerpadlo
10 40A Odmrazování zpětného zrcátka 11 15A Stěrače
12 30A Ovládání předních oken
14 10A Rozvodná skřínka motoru - Nafukovací vaky - Ovladače u volantu
15 15A Přístrojová deska - Vícefunkční displej - Počítač navigace - Klimatizace - Autorádio
16 30A Ovladače zamykání / odemykání vstupů vozidla
20 10A Pravé brzdové světlo
21 15A Levé brzdové světlo - Třetí brzdové světlo
22 30A Přední stropní světlo - Osvětlení odkládací skřínky - Zapalovač cigaret
S1 Bočník Bočník PARC PRAKTICKÉ INFORMACE
106
07-10-2002

PRAKTICKÉ INFORMACE107
Č. pojistky Proud Funkce
1* 20A El. ventilátor chlazení motoru
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Nap‡jen’ inteligentn’ jednotky
5* 70A Nap‡jen’ inteligentn’ jednotky
6* – Nepoužitá
7* 30A Napájení spínací skřínky
8* – Nepoužitá Pojistková skřínka v
motorovém prostoru
Uvolněte víko skřínky umístěné v
motorovém prostoru vedle baterie.
Po zásahu víko pečlivě uzavřete.
Elektrický obvod vozu je
proveden tak, aby fungo-
val se sériovým nebo
dodatečně montovanýmelektrickým
příslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla konzultujte servis
PEUGEOT.
Některá elektrická příslušenství
nebo způsob jejich montáže mohou
negativně ovlivnit funkci vozidla
(ovládacích elektronických obvodů,
obvodu autorádia a nabíjecíhoobvodu).
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-vu vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT. To platí
rovněž pro doplňky, které nebyly
namontovány dle předpisů auto-
mobilky PEUGEOT, zvláště pak
přístroje se spotřebou vyšší než
10 miliampér.
* Maxi pojistky jsou dodatečnou ochranou elektrických systémů. Jakýkoli
zásah na nich musí být proveden v servisu PEUGEOT.
07-10-2002

PRAKTICKÉ INFORMACE
108

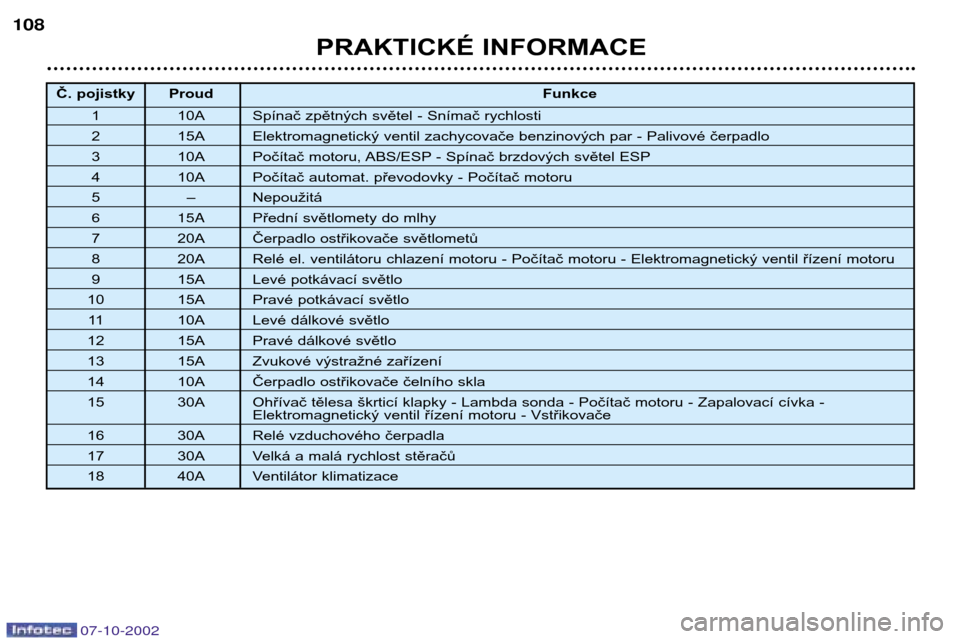

Č. pojistky Proud
Funkce
1 10A Spínač zpětných světel - Snímač rychlosti
2 15A Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo
3 10A Počítač motoru, ABS/ESP - Spínač brzdových světel ESP
4 10A Počítač automat. převodovky - Počítač motoru
5 – Nepoužitá
6 15A Přední světlomety do mlhy
7 20A Čerpadlo ostřikovače světlometů
8 20A Relé el. ventilátoru chlazení motoru - Počítač motoru - Elektromagnetický ventil řízení motoru
9 15A Levé potkávací světlo
10 15A Pravé potkávací světlo
11 10A Levé dálkové světlo
12 15A Pravé dálkové světlo
13 15A Zvukové výstražné zařízení
14 10A Čerpadlo ostřikovače čelního skla
15 30A Ohřívač tělesa škrticí klapky - Lambda sonda - Počítač motoru - Zapalovací cívka -
Elektromagnetický ventil řízení motoru - Vstřikovače
16 30A Relé vzduchového čerpadla
17 30A Velká a malá rychlost stěračů
18 40A Ventilátor klimatizace
07-10-2002

PRAKTICKÉ INFORMACE111
Bez zvednutí vozu (všechna čtyři kola na zemi)
Musíte vždy použít vlečnou tyč.
Za přední nebo zadní část vozu
Připevněte vlečnou tyč do speciálního oka.
Se zvednutím vozu (pouze dvě kola na zemi)
Je vhodnější zvednout vozidlo speciálním zařízením za kola.
Nikdy nepoužívejte příčku chladiče. Zvláštní opatření u vozidla s
automatickou převodovkou
Při vlečení vozidla se všemi koly na
zemi je nutno respektovat následujícípravidla:
– volicí páka v poloze
N,
– vléci vozidlo rychlostí nižší než 50 km/h a na vzdálenost nejvíce
50 km,
– nepřidávat olej do převodovky.
NOSIČ ZAVAZADEL NA
ZAVAZADLOVÉM PROSTORU*
V servisech sítě PEUGEOT je k dispo-
zici nosič zavazadel pro upevnění k
zavazadlovému prostoru.
Při používání nosiče dbejte na to,
abyste nezakryli třetí brzdové světlo.
Dodržujte doporučení výrobce.
* K dispozici jako doplňkové vybavení.
ODTAŽENÍ VOZIDLA
