FAU03338
INTRODUCTION
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle XVS1100A est le fruit de la vaste expérience de Yamaha dans l’application des
technologies de pointe à la conception et à la construction de produits de qualité supérieure et
qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la XVS1100A, il faut prendre le
temps de lire attentivement ce manuel. Le manuel du propriétaire contient non seulement les
instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi
d’importantes consignes de sécurité destinées à protéger le pilote et les tiers contre les acci-
dents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de con-
server le véhicule en parfait état de marche. Si la moindre question se pose, il ne faut pas hé-
siter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que cette moto procurera à son utilisateur un plaisir de conduite et
une sécurité maximum kilomètre après kilomètre. Ne pas oublier toutefois que la sécurité
doit rester la première priorité de tout bon motocycliste !
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

FAU00005
RENSEIGNEMENTS IMPORTANTSLes informations particulièrement importantes sont repérées par les notations suivantes :
Le symbole de DANGER invite à ÊTRE VIGILANT, CAR IL EN VA DE SA SÉCURITÉ !
AVERTISSEMENT
Le non-respect des AVERTISSEMENTS peut entraîner des blessures graves ou la mort
du
pilote, d’un tiers ou d’une personne inspectant ou réparant le véhicule.
ATTENTION:
Un ATTENTION indique les procédés spéciaux qui doivent être suivis pour éviter tout
endommagement du véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers
travaux.
N.B.:@ l
Ce manuel est une partie intégrante de la moto et devra être remis à l’acheteur si le véhicule est revendu ulté-
rieurement.
l
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par con-
séquent, bien que ce manuel contienne les informations les plus récentes disponibles au moment de l’impres-
sion, il peut ne pas refléter de petites modifications apportées ultérieurement à ce modèle. Dans le moindre
doute concernant le fonctionnement ou l’entretien de la moto, il ne faut pas hésiter à consulter un concession-
naire Yamaha.
@
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

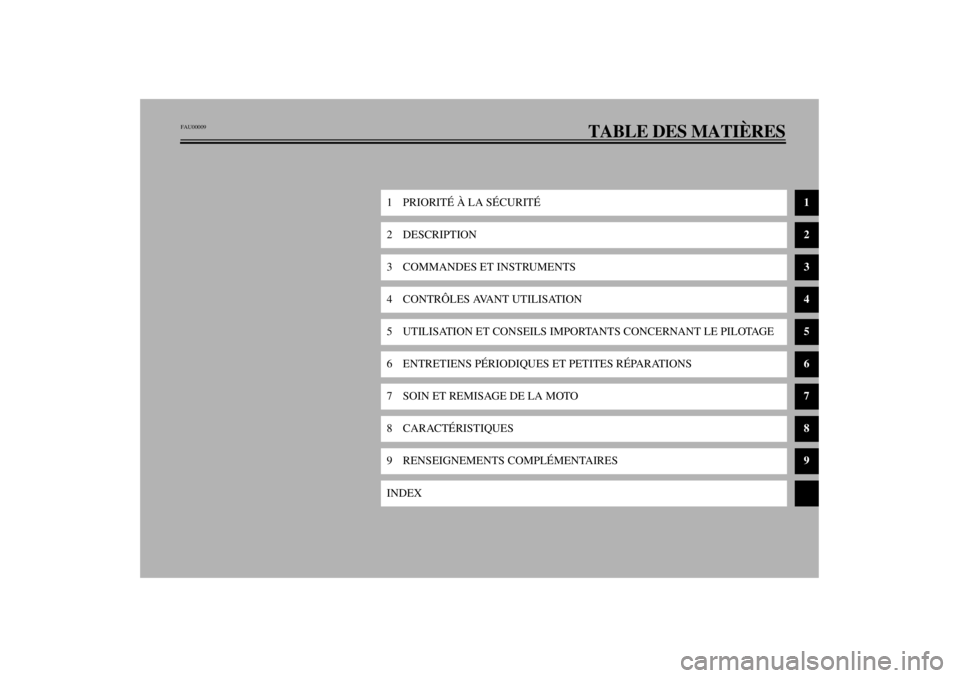

TABLE DES MATIÈRES
1 PRIORITÉ À LA SÉCURITÉ
1
2 DESCRIPTION
2
3 COMMANDES ET INSTRUMENTS
3
4 CONTRÔLES AVANT UTILISATION
4
5 UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5
6 ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
7 SOIN ET REMISAGE DE LA MOTO
7
8 CARACTÉRISTIQUES
8
9 RENSEIGNEMENTS COMPLÉMENTAIRES
9
INDEX
FAU00009
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

PRIORITÉ À LA SÉCURITÉ
1
PRIORITÉ À LA SÉCURITÉ ....................................................................... 1-1
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

1
1-1
FAU00021
1-PRIORITÉ À LA SÉCURITÉ
Les motos sont des véhicules fascinants qui procurent à leur pilote une sensation inégalée de puissance et de
liberté. Il ne faut cependant pas oublier que même la meilleure des motos est soumise aux limites imposées par
les lois physiques.
Seul un entretien régulier permet de conserver la valeur de la moto et de la maintenir en parfait état de
fonctionnement. Ce qui est vrai pour la moto l’est aussi pour le pilote : les performances dépendent de sa bonne
condition. Il ne faut jamais conduire après avoir absorbé de l’alcool, certains médicaments ou des drogues. Plus
encore que pour l’automobiliste, la sécurité du motocycliste dépend de sa forme physique et mentale. L’alcool,
même en petite quantité, augmente la tendance à prendre des risques.
De bons vêtements protecteurs sont aussi importants pour le motocycliste que la ceinture de sécurité pour
l’automobiliste. Toujours porter une tenue complète (en cuir ou en matériaux synthétiques renforcés), des bottes
solides, des gants de motocycliste et un casque bien ajusté. La sensation de sécurité que procurent les vêtements
protecteurs ne doit cependant pas encourager à prendre des risques. Même avec une tenue complète et un casque,
le motocycliste reste particulièrement vulnérable en cas d’accident. Un pilote qui ne connaît pas ses limites a
tendance à prendre des risques et à rouler trop vite. Cela est particulièrement dangereux par temps humide. Un
bon motocycliste roule prudemment, évite les manœuvres imprévisibles et est constamment à l’affût de dangers,
y compris ceux occasionnés par les autres conducteurs.
Bonne route !
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

CONTRÔLES AVANT UTILISATION4-2
4
N.B.:@ Il convient d’effectuer les contrôles repris dans la liste avant chaque utilisation du véhicule. Ces contrôles ne requièrent que peu de temps et celui-ci sera
largement compensé par le surcroît de sécurité et de fiabilité qu’ils procurent. @Poignée des gaz• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier la poignée des gaz, le boîtier et le câble.
• Contrôler le jeu.
• Si un réglage est nécessaire, le confier à un concessionnaire Yamaha.6-13
Câbles de commande• S’assurer que le fonctionnement est régulier.
• Lubrifier si nécessaire.6-21
Roues et pneus• S’assurer du bon état.
• Contrôler l’état des pneus et la profondeur des sculptures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire.6-13 à 6-16
Pédale de frein et sélecteur• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-22
Levier de frein et d’embrayage• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier les points pivots.6-22
Béquille latérale• S’assurer que le fonctionnement est régulier.
• Si nécessaire, lubrifier le pivot.6-22
Attaches du cadre• S’assurer que tous les écrous et toutes les vis sont serrées correctement.
• Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs• Contrôler le fonctionnement.
• Corriger si nécessaire.—
Coupe-circuit du moteur• Contrôler le fonctionnement. 3-5
Contacteur de béquille latérale• Contrôler le fonctionnement du système du coupe-circuit d’allumage.
• En cas de problème, faire contrôler le véhicule par un concessionnaire Yamaha.3-15 DESCRIPTION CONTRÔLES PAGE
F_5KS.book Page 2 Thursday, August 31, 2000 4:36 PM

6-1
6
FAU00462
6-ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU00464
La sécurité est l’impératif numéro un du bon
motocycliste. La réalisation des contrôles et en-
tretiens, réglages et lubrifications périodiques
permet de garantir le meilleur rendement possi-
ble et contribue hautement à la sécurité de con-
duite. Les points de contrôle, réglage et lubrifi-
cation principaux sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau des en-
tretiens et graissages périodiques s’entendent
pour la conduite dans des conditions normales.
Le propriétaire devra donc adapter les fréquen-ces préconisées et éventuellement les raccourciren fonction du climat, du terrain, de la situation
géographique et de l’usage qu’il fait de son vé-
hicule.
FW000060
AVERTISSEMENT
@ Si l’on ne maîtrise pas les techniques d’entre-
tien des motos, ce travail doit être confié à un
concessionnaire Yamaha. @
FAU01129
Trousse de réparation La trousse de réparation se trouve dans le com-
partiment de rangement. (Les explications con-
cernant l’ouverture du compartiment de range-
ment se trouvent à la page 3-11.)
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites
réparations. Cependant d’autres outils, comme
une clé dynamométrique, peuvent être nécessai-
res pour effectuer correctement certains entre-
tiens.
N.B.:@ Si l’on ne dispose pas des outils ou de l’expé-
rience nécessaires pour mener un travail à bien,
il faut le confier à un concessionnaire Yamaha. @
FW000063
AVERTISSEMENT
@ Toute modification non approuvée par
Yamaha risque d’entraîner une perte de ren-
dement et de rendre la conduite de ce véhi-
cule dangereuse. Consulter un concession-
naire Yamaha avant de procéder à la
moindre modification. @
1. Trousse de réparation
F_5KS.book Page 1 Thursday, August 31, 2000 4:36 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
N.B.:@ S’assurer que la moto est bien à la verticale
avant de contrôler le niveau d’huile. Une légère
inclinaison peut entraîner des erreurs de lecture. @2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur gauche du carter moteur.N.B.:@ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. @4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.Changement d’huile (sans remplacement de
l’élément du filtre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis
de vidange de l’huile moteur afin de vi-
danger l’huile du carter moteur.4. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serrage
spécifié.
5. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter et
serrer le bouchon de remplissage d’huile.
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange de l’huile moteurCouple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kg)
