ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-8
6
3. Attendre quelques minutes que l’huile se
stabilise, puis vérifier son niveau à travers
le hublot de contrôle, situé au côté infé-
rieur gauche du carter moteur.N.B.:_ Le niveau d’huile moteur doit se situer entre les
repères de niveau minimum et maximum. _4. Si le niveau d’huile moteur est inférieur au
repère de niveau minimum, ajouter de
l’huile moteur du type recommandé
jusqu’au niveau spécifié.Changement d’huile (sans remplacement de
l’élément du filtre à huile)
1. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes, puis le
couper.
2. Placer un bac à vidange sous le moteur
afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis
de vidange de l’huile moteur afin de vi-
danger l’huile du carter moteur.4. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de serrage
spécifié.
5. Ajouter la quantité spécifiée de l’huile
moteur recommandée, puis remonter et

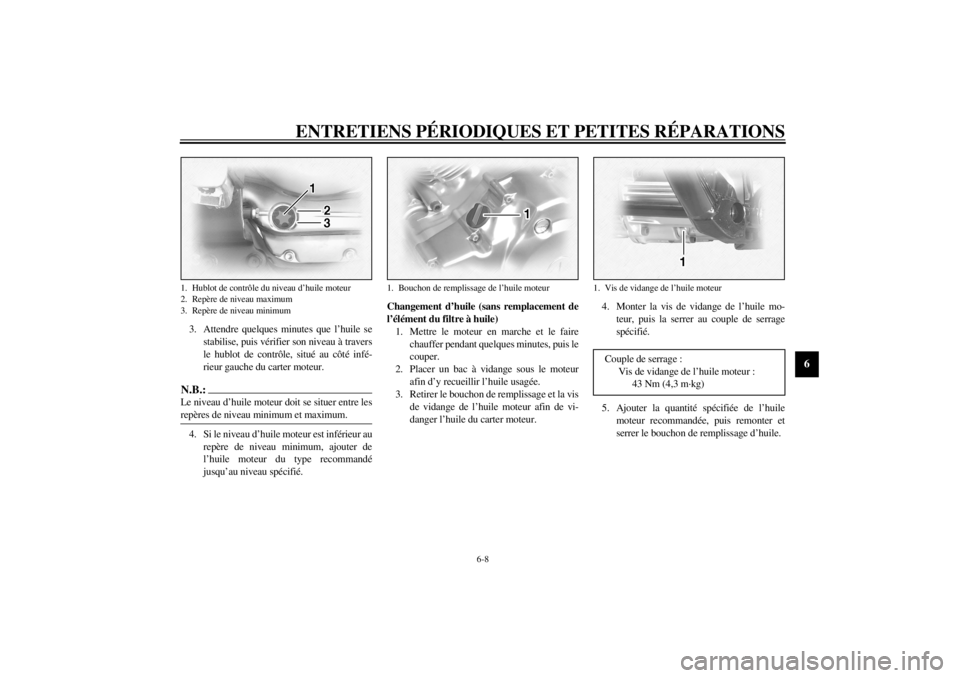

serrer le bouchon de remplissage d’huile.1. Hublot de contrôle du niveau d’huile moteur
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon de remplissage de l’huile moteur
1. Vis de vidange de l’huile moteurCouple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4,3 m·kg)
F_5pb.book Page 8 Thursday, October 5, 2000 10:15 AM
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-10
6
Contrôle du niveau d’huile de couple conique
arrière
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la
verticale.N.B.:_ l
Le niveau d’huile du couple conique ar-
rière se vérifie le moteur froid.
l
S’assurer que la moto soit bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner des
erreurs de lecture.
_2. Retirer le bouchon de remplissage, puis
vérifier le niveau d’huile dans le carter de
couple conique arrière.
N.B.:_ L’huile doit arriver jusqu’au bord de l’orifice de
remplissage. _3. Si l’huile n’atteint pas le bord de l’orifice
de remplissage, ajouter la quantité néces-
saire d’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile de couple conique
arrière
1. Placer un bac à vidange sous le carter de
couple conique arrière afin d’y recueillir
l’huile usagée.
2. Retirer le bouchon de remplissage et la vis
de vidange afin de vidanger l’huile du car-
ter de couple conique arrière.
3. Monter la vis de vidange, puis la serrer au
couple spécifié.
4. Ajouter de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de
l’orifice de remplissage.
N.B.:_ GL4 est un grade de qualité. Il est aussi possible
d’utiliser des huiles pour engrenages hypoïdes
“GL-5” ou “GL-6”. _5. Remonter le bouchon de remplissage et le
serrer au couple spécifié.
6. S’assurer que le carter de couple conique
arrière ne fuit pas. Si une fuite d’huile est
détectée, il faut en rechercher la cause.
1. Vis de vidange de l’huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique
arrière
3. Niveau d’huile correct
Couple de serrage :
Vis de vidange de l’huile de couple
conique arrière :
23 Nm (2,3 m·kg)
Huile du couple conique arrière
recommandée :
Se reporter à la page 8-2.
Quantité d’huile :
0,2 l
Couple de serrage :
Bouchon de remplissage d’huile de
couple conique arrière :
23 Nm (2,3 m·kg)
