2001 YAMAHA XJ600S Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
6
7. Stringere il controdado sulla leva della
frizione e sul carter.
HAU00712
Regolazione della posizione del
pedale del freno Il filo superiore del pedale del freno deve
trovarsi approssimativamente 40 mm al di
sotto del filo superiore del poggiapiedi,
come illustrato nella figura. Controllare pe-
riodicamente la posizione del pedale del
freno e, se necessario, farla regolare da un
concessionario Yamaha.
HW000109
AVVERTENZA
@ Se, premendo la leva del freno, si ha una
sensazione di morbidezza e cedevolezza,
questo potrebbe indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il mezzo.
L’aria nell’impianto idraulico riduce la po-
tenza della frenata, con possibile perdita
del controllo del mezzo e di incidenti. @
a. Distanza tra il pedale del freno e la staffa
poggiapiedi
H_4br.book Page 18 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
6
HAU00713
Regolazione dell’interruttore
della luce stop L’interruttore dello luce dello stop, attivato
dal pedale del freno, si regola correttamen-
te quando la luce dello stop si accende,
nell’attimo prima dell’effettuazione della fre-
nata. Se necessario, effettuare la regolazio-
ne dell’interruttore dello luce dello stop
come segue.
Girare il dado di registro tenendo bloccato
in posizione l’interruttore della luce stop.
Per anticipare l’accensione dello stop, gira-
re il dado di registro in direzione
a. Per ri-
tardare l’accensione dello stop, girare il
dado di registro in direzione
b.
HAU00721
Controllo delle pastiglie del freno
anteriore e del freno posteriore Si deve verificare il consumo delle pastiglie
del freno anteriore e del freno posteriore
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU00725
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare il consumo
della pastiglia senza dover disassemblare il
freno. Per controllare il consumo della pa-
stiglia, controllare la scanalatura di indica-
zione usura. Se una pastiglia si è
consumata al punto che la scanalatura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.

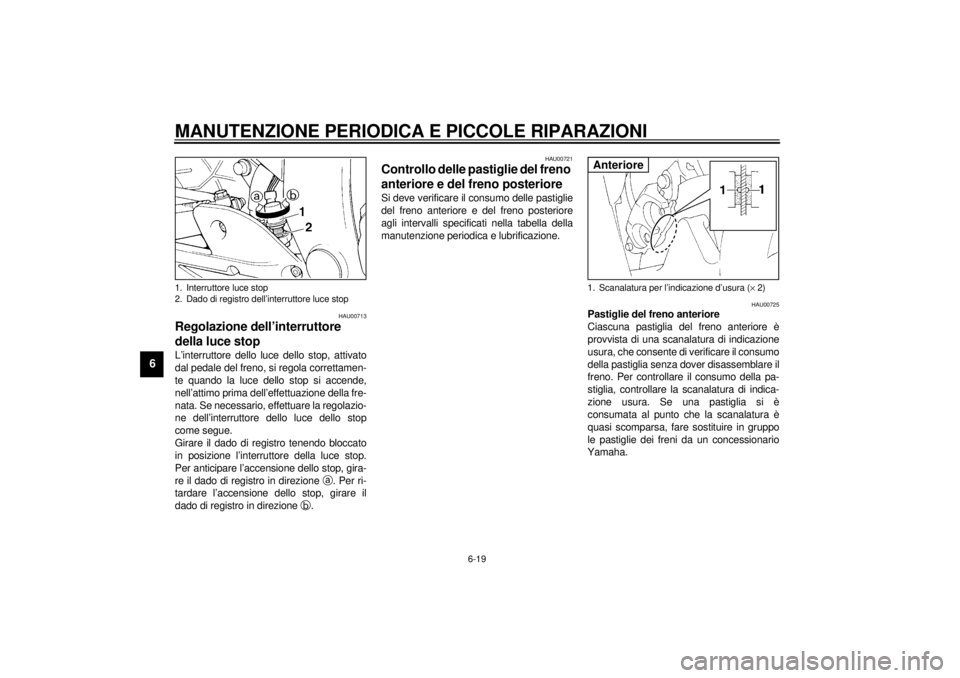

1. Interruttore luce stop
2. Dado di registro dell’interruttore luce stop
1. Scanalatura per l’indicazione d’usura (´ 2)Anteriore
H_4br.book Page 19 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
HAU00728
Pastiglie del freno posteriore
Ciascuna pastiglia del freno posteriore è
provvista di un indicatore d’usura, che con-
sente di verificare il consumo della stessa
senza dover disassemblare il freno. Per
controllare l’usura della pastiglia, controlla-
re la posizione dell’indicatore di usura men-
tre si aziona il freno. Se una pastiglia si è
consumata al punto che l’indicatore quasi
tocca il disco del freno, fare sostituire in
gruppo le pastiglie dei freni da un conces-
sionario Yamaha.
HAU03196
Controllo del livello del liquido
freni Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se ne-
cessario. Un livello basso del liquido freni
può indicare che le pastiglie freni sono con-
sumate e/o la presenza di perdite nell’im-
pianto dei freni. Se il livello del liquido dei
freni è basso, controllare l’usura delle pasti-
glie e verificare che non ci siano perdite
nell’impianto dei freni.Rispettare le seguenti precauzioni:
l
Quando si controlla il livello del liquido
freni, assicurarsi che la parte superio-
re della pompa freno o il serbatoio del
liquido dei freni sia in piano.
l
Usare soltanto il liquido freni della
qualità consigliata, altrimenti le guarni-
zioni di gomma possono deteriorarsi,
causando delle perdite e la diminuzio-
ne dell’efficienza della frenata.
l
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
1. Scanalatura per l’indicazione d’usura (´ 2)Posteriore
1. Riferimento di livello minimoAnteriore
1. Riferimento di livello minimoLiquido freni consigliato: DOT 4Rear?Posteriore
H_4br.book Page 20 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
6
l
Porre attenzione affinché non entri
dell’acqua nella pompa freno durante
il rabbocco. L’acqua causa una note-
vole riduzione del punto di ebollizione
del liquido e può provocare l’effetto
“vapor lock” (tampone di vapore).
l
Il liquido dei freni può corrodere le par-
ti verniciate o di plastica. Pulire sem-
pre immediatamente l’eventuale
liquido versato.
l
Dato che le pastiglie dei freni si consu-
mano, è normale che il livello del liqui-
do freni diminuisca gradualmente.
Tuttavia, se il livello cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU03238
Cambio del liquido dei freni Fare cambiare il liquido dei freni da un con-
cessionario Yamaha agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freno e delle pinze, come
pure i tubi dell’impianto freni agli intervalli
elencati qui di seguito, oppure se presenta-
no danneggiamenti o perdite.l
Paraolio: Sostituire ogni due anni.
l
Tubo freni: Sostituire ogni quattro
anni.
HAU00745
Tensione della catena di
trasmissioneControllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo sul cavalletto
centrale.
2. Mettere il cambio in folle.
3. Fare eseguire diversi giri alla ruota po-
steriore per trovare la parte più tesa
della catena.
4. Misurare la tensione della catena di
trasmissione come illustrato nella
figura. a. Tensione della catena di trasmissione
H_4br.book Page 21 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
6
5. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU00762

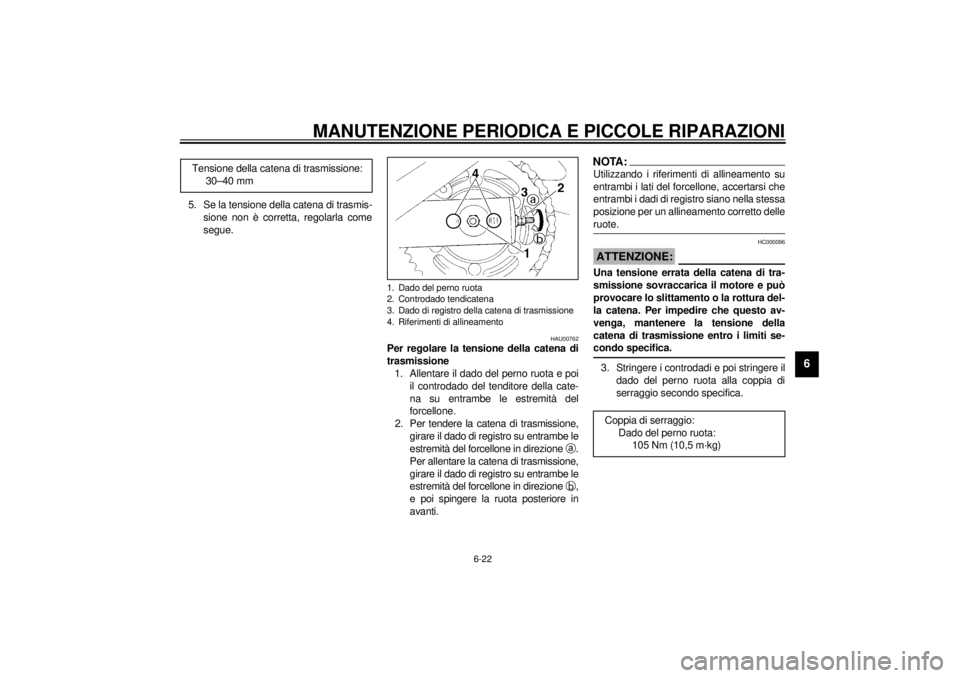

Per regolare la tensione della catena di
trasmissione
1. Allentare il dado del perno ruota e poi
il controdado del tenditore della cate-
na su entrambe le estremità del
forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di registro su entrambe le
estremità del forcellone in direzione
a.
Per allentare la catena di trasmissione,
girare il dado di registro su entrambe le
estremità del forcellone in direzione
b,
e poi spingere la ruota posteriore in
avanti.
NOTA:@ Utilizzando i riferimenti di allineamento su
entrambi i lati del forcellone, accertarsi che
entrambi i dadi di registro siano nella stessa
posizione per un allineamento corretto delle
ruote. @
HC000096
ATTENZIONE:@ Una tensione errata della catena di tra-
smissione sovraccarica il motore e può
provocare lo slittamento o la rottura del-
la catena. Per impedire che questo av-
venga, mantenere la tensione della
catena di trasmissione entro i limiti se-
condo specifica. @3. Stringere i controdadi e poi stringere il
dado del perno ruota alla coppia di
serraggio secondo specifica. Tensione della catena di trasmissione:
30–40 mm
1. Dado del perno ruota
2. Controdado tendicatena
3. Dado di registro della catena di trasmissione
4. Riferimenti di allineamento
Coppia di serraggio:
Dado del perno ruota:
105 Nm (10,5 m·kg)
H_4br.book Page 22 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU03006
Lubrificazione della catena di
trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi molto bagnati o polverosi. Ese-
guire la manutenzione della catena di tra-
smissione come segue.
HC000097
ATTENZIONE:@ Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo o
l’utilizzo dello stesso nella pioggia. @1. Pulire la catena di trasmissione con
cherosene ed una spazzolina soffice.
HCA00053
ATTENZIONE:@ Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, o
con solventi non appropriati. @
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
HCA00052
ATTENZIONE:@ Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-
stanze che danneggiano gli O-ring. @
HAU02962
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
HW000112
AVVERTENZA
@ I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento del cavo e farebbero arrug-
ginire il cavo interno. Se il cavo è
danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza. @
Lubrificante consigliato:
Olio motore
H_4br.book Page 23 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU03209
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
dell’acceleratore e le condizioni del cavo
dell’acceleratore, e lubrificare o sostituire il
cavo, se necessario.NOTA:@ Dato che si deve togliere la manopola
dell’acceleratore per avere accesso all’estre-
mità del cavo dell’acceleratore, si devono
sempre lubrificare contemporaneamente la
manopola ed il cavo dell’acceleratore. @1. Togliere la manopola dell’acceleratore
togliendo le viti.
2. Scollegare il cavo dell’acceleratore,
tenerlo verticale e applicare diverse
gocce d’olio all’estremità del cavo, la-
sciando che penetri nella guaina.
3. Collegare il cavo dell’acceleratore e
poi ingrassare l’interno del corpo della
manopola dell’acceleratore.
4. Ingrassare la superficie di contatto
metallo/metallo della manopola
dell’acceleratore e poi installare la ma-
nopola installando le viti.
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali. Lubrificante consigliato:
Cavo dell’acceleratore:
Olio motore
Corpo della manopola
dell’acceleratore e manopola:
Grasso a base di sapone di litio
(grasso universale)Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_4br.book Page 24 Tuesday, September 12, 2000 4:29 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU03164
Controllo e lubrificazione delle
leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve.
HAU03371
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i punti di rotazione e le su-
perfici di contatto metallo/metallo.
HW000114
AVVERTENZA
@ Se il movimento dei cavalletti del centro
e/o laterale non avviene in modo dolce,
consultate un concessionario Yamaha. @
HAU00790
Lubrificazione della
sospensione posteriore I punti di rotazione della sospensione po-
steriore vanno lubrificati agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Olio al bisolfuro di molibdeno
H_4br.book Page 25 Tuesday, September 12, 2000 4:29 PM
