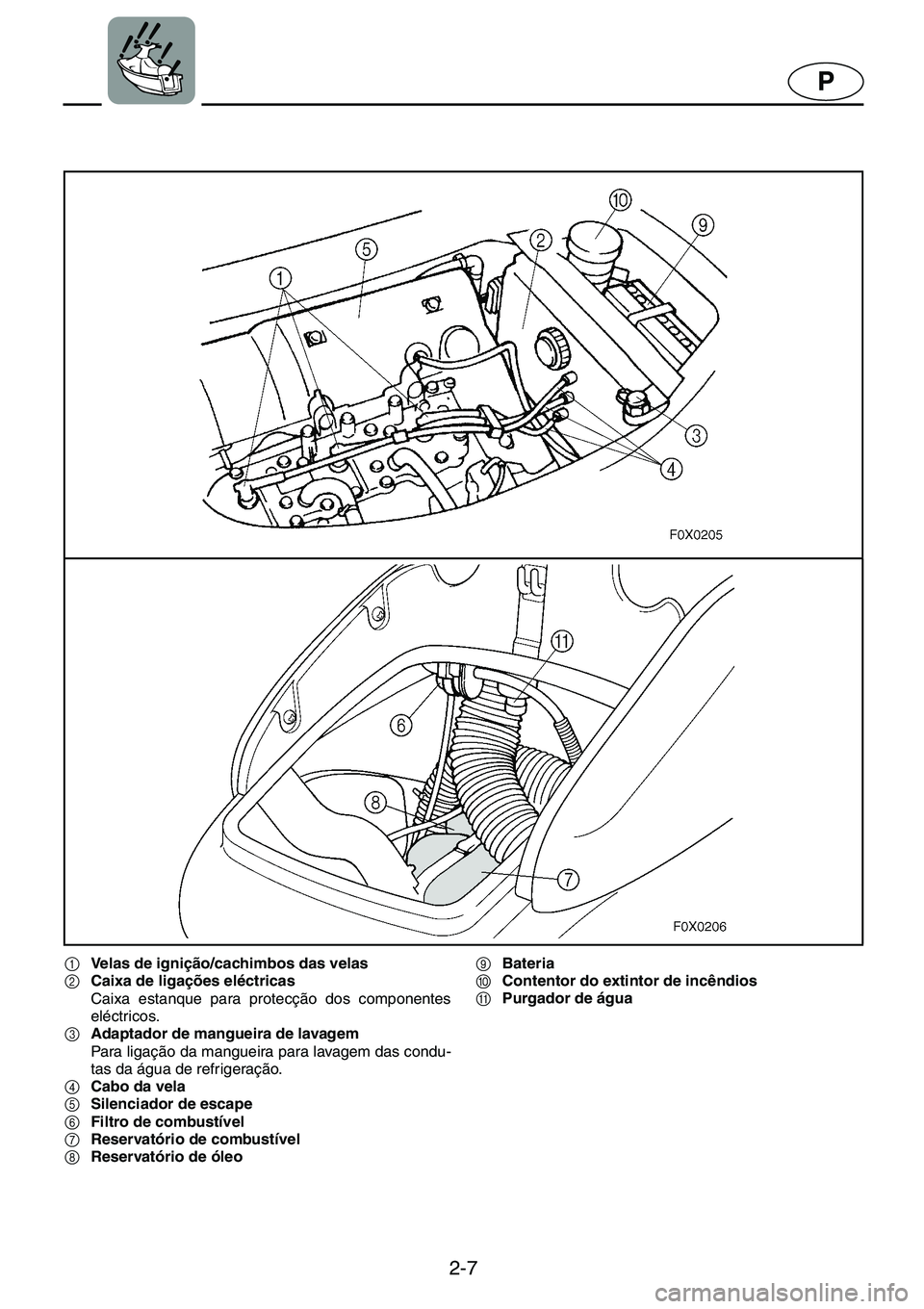

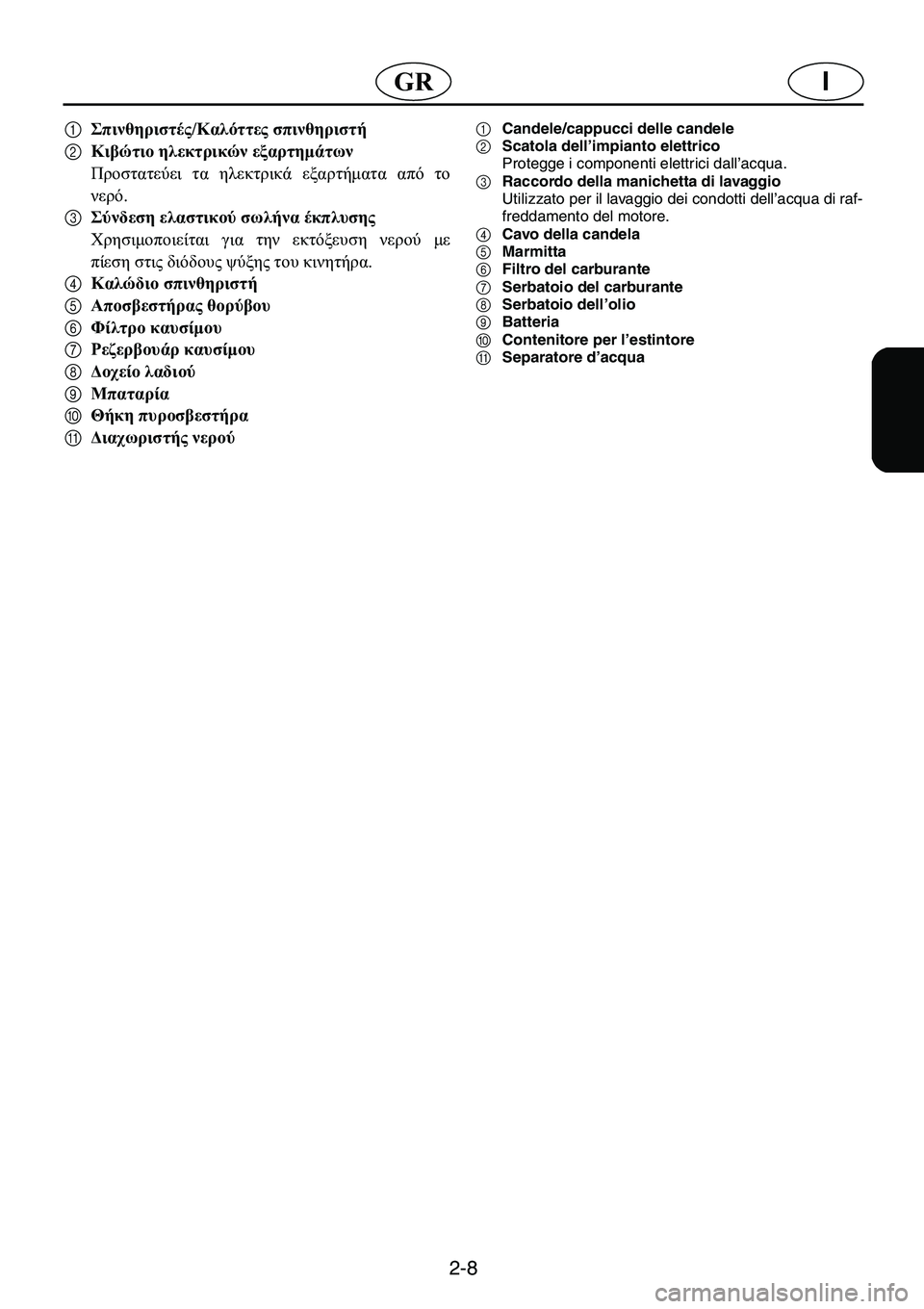

1Velas de ignição/cachimbos das velas
2Caixa de ligações eléctricas
Caixa estanque para protecção dos componentes
eléctricos.
3Adaptador de mangueira de lavagem
Para ligação da mangueira para lavagem das condu-
tas da água de refrigeração.
4Cabo da vela
5Silenciador de escape
6Filtro de combustível
7Reservatório de combustível
8Reservatório de óleo 9Bateria
0Contentor do extintor de incêndios
APurgador de água

2-8
I*5
1

2-9
P
PJU00328

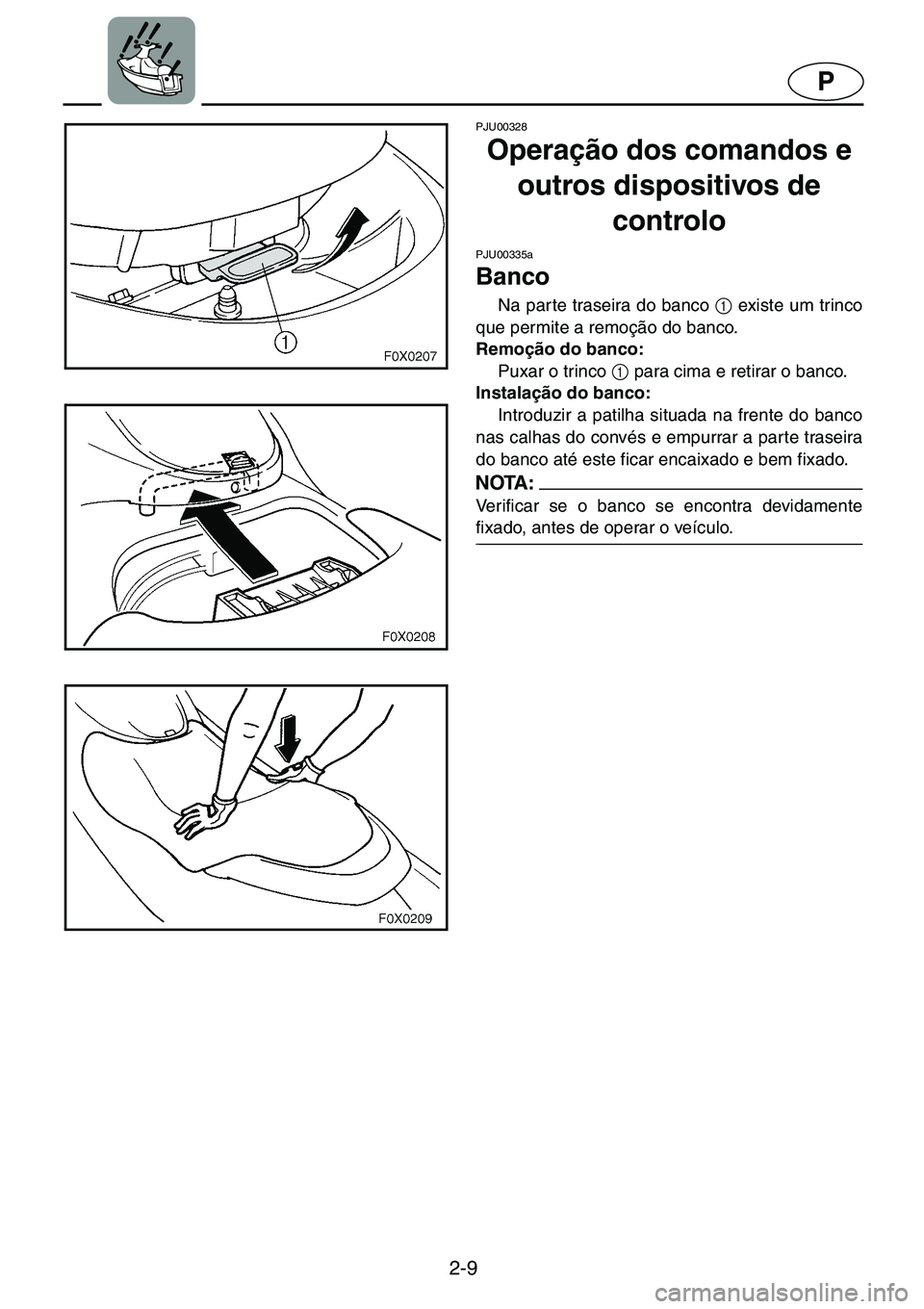

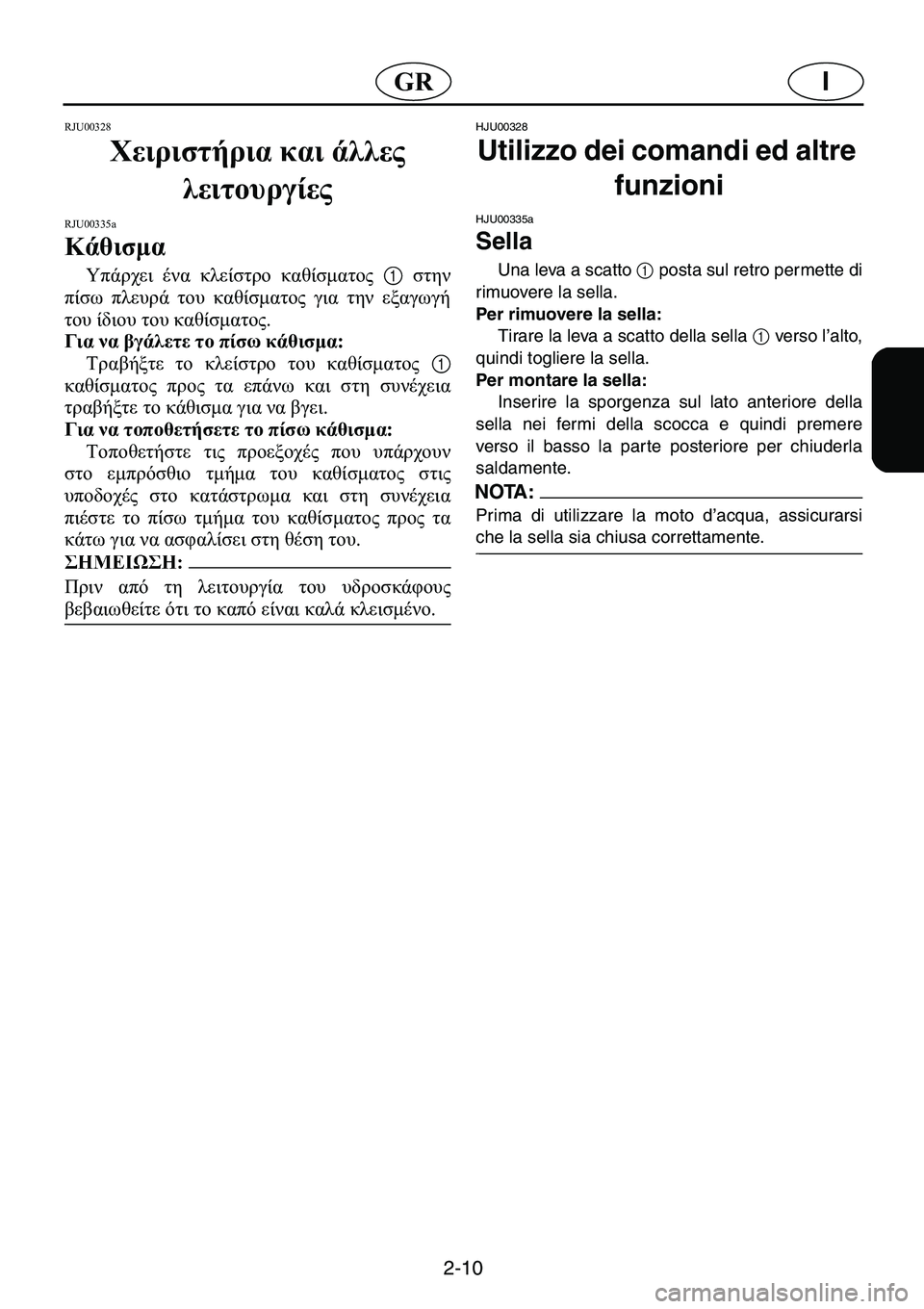

Operação dos comandos e
outros dispositivos de
controlo
PJU00335a
Banco
Na parte traseira do banco 1
existe um trinco
que permite a remoção do banco.
Remoção do banco:
Puxar o trinco 1
para cima e retirar o banco.
Instalação do banco:
Introduzir a patilha situada na frente do banco
nas calhas do convés e empurrar a par te traseira
do banco até este ficar encaixado e bem fixado.
NOTA :@Verificar se o banco se encontra devidamente
fixado, antes de operar o veículo.
@

2-10
I*5
5-8

0!
1
2!
.
.
0"

0
2 #!
0"
5-8D

1
.



2-11
P
PJU00703

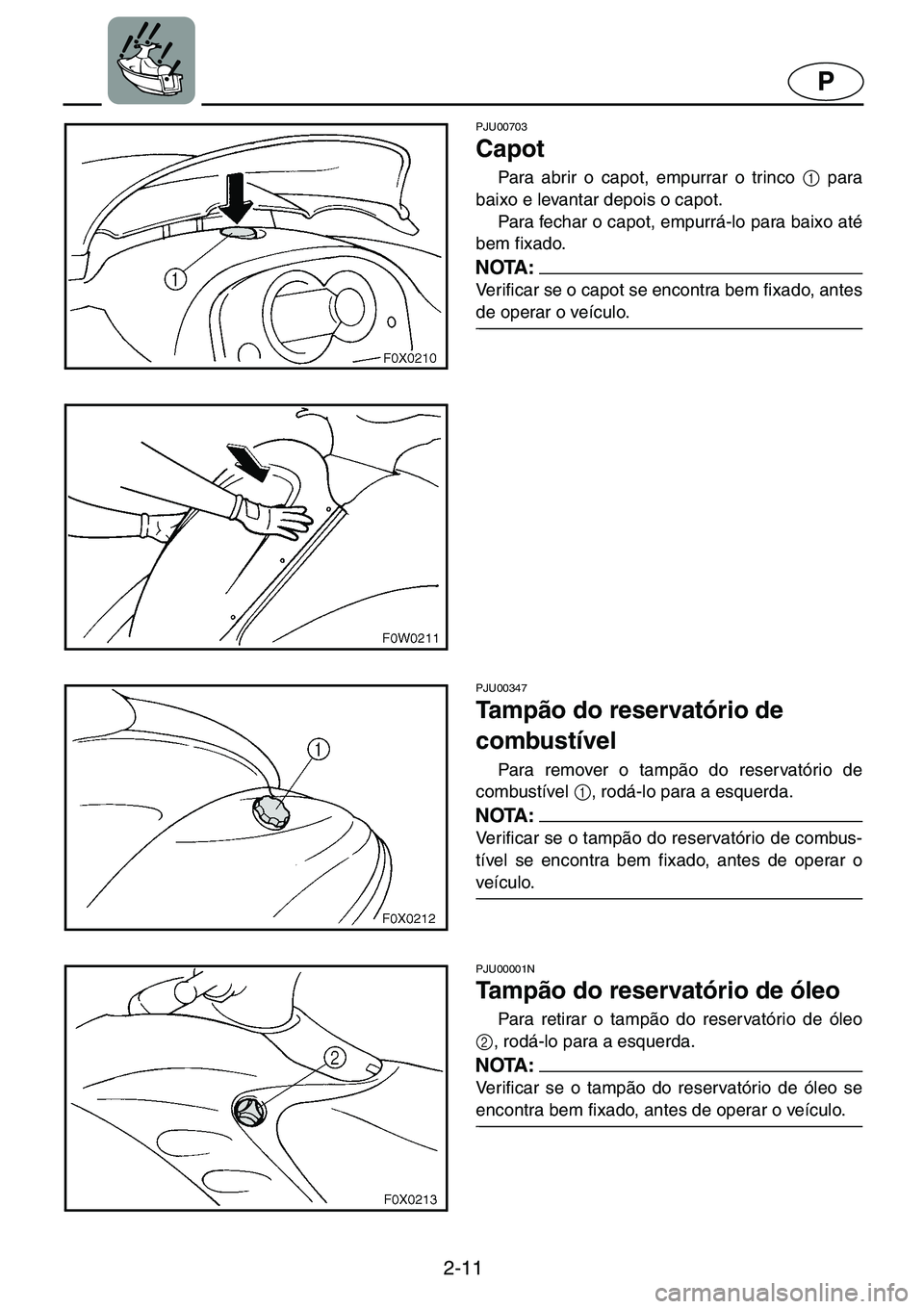

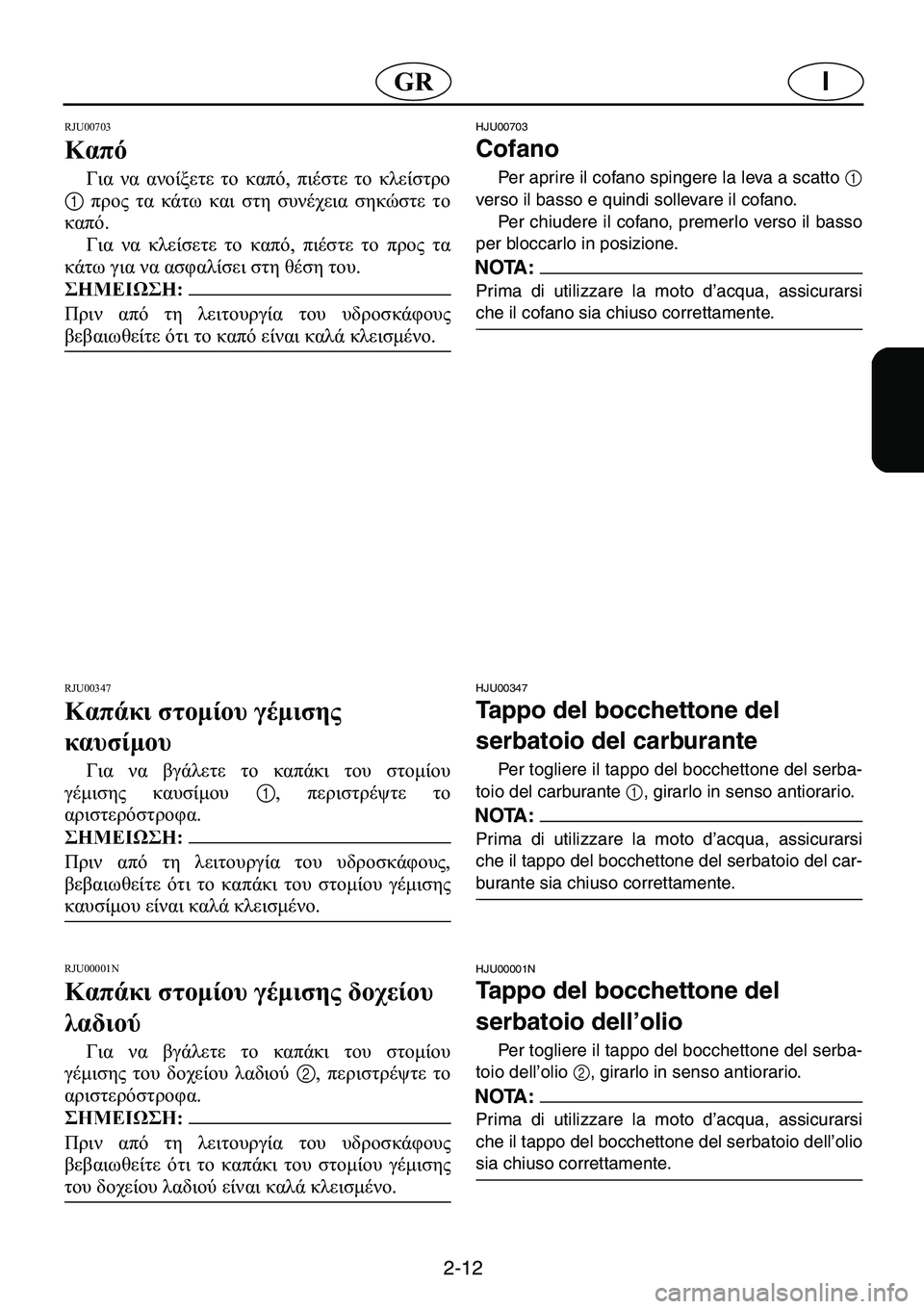

Capot
Para abrir o capot, empurrar o trinco 1
para
baixo e levantar depois o capot.
Para fechar o capot, empurrá-lo para baixo até
bem fixado.
NOTA :@Verificar se o capot se encontra bem fixado, antes
de operar o veículo.
@
PJU00347
Tampão do reservatório de
combustível
Para remover o tampão do reservatório de
combustível 1
, rodá-lo para a esquerda.
NOTA :@Verificar se o tampão do reservatório de combus-
tível se encontra bem fixado, antes de operar o
veículo.
@
PJU00001N
Tampão do reservatório de óleo
Para retirar o tampão do reservatório de óleo
2
, rodá-lo para a esquerda.
NOTA :@Verificar se o tampão do reservatório de óleo se
encontra bem fixado, antes de operar o veículo.
@

2-12
I*5
5-8

.

2-13
P
PJU00704
Manípulo da válvula de
alimentação de combustível
A válvula de alimentação de combustível per-
mite o abastecimento de combustível do reserva-
tório de combustível para os carburadores.
As posições do manípulo da válvula de alimen-
tação de combustível 1
são as seguintes e
encontram-se indicadas na figura.
OFF:
Com a válvula de alimentação de combustível
nesta posição, não há alimentação de combustí-
vel. Colocar o manípulo da válvula de alimenta-
ção de combustível nesta posição, sempre que o
motor não estiver em funcionamento.
ON:
Com a válvula de alimentação de combustível
nesta posição, existe alimentação de combustível
para os carburadores. Colocar o manípulo da vál-
vula de alimentação de combustível nesta posi-
ção, antes de colocar o motor em funcionamento
e operar o veículo.
RES:
Posição de reserva. Com a válvula de alimen-
tação de combustível nesta posição, a alimenta-
ção de combustível é efectuada a partir da
reserva. Colocar o manípulo da válvula de ali-
mentação de combustível nesta posição, após o
esgotamento do combustível no reservatório.
Nestas circunstâncias, atestar o reservatório na
primeira opor tunidade e colocar novamente o
manípulo da válvula de alimentação de combustí-
vel na posição “ON”!
