AIR BAG FRONTAIS
E LATERAIS
AIR BAG FRONTAIS (fig. 85)
Descrição e funcionamento
O Air bag frontal (condutor e passa-
geiro) é um dispositivo de segurança
para uma intervenção instantânea em
caso de impacto frontal, montado de sé-
rie para o lado do condutor e disponível
a pedido para o lado do passageiro.
É composto de uma almofada de en-
chimento instantâneo contida num
compartimento específico:
– no centro do volante para o con-
dutor;
– no tablier porta-luvas e com uma
almofada de maior volume para o
passageiro.
O air bag frontal (condutor e passa-
geiro) é um dispositivo para a pro-
tecção dos passageiros em caso de im-
pactos frontais de gravidade médio-
alta, através da interposição da almo-
fada entre o ocupante e o volante ou
o tablier porta-luvas. AVISONos veículos providos de
ABS deve-se montar exclusivamente
jantes, pneus e calços de travagem do
tipo e marca aprovados pelo fabri-
cante.
Complementa o sistema, o corrector
electrónico de travagem denominado
EBD(Electronic Brake Distributor)
que, mediante a unidade central e os
sensores do sistema ABS, permite au-
mentar as performances do sistema de
travagem.
O veículo está equipado
com corrector electrónico
de travagem (EBD). O
acendimento simultâneo das luzes
avisadoras>excom motor em
movimento indica uma anomalia
no sistema EBD; neste caso, com
travagens violentas, é possível ocor-
rer um bloqueio precoce das rodas
traseiras com possibilidade de
guinada. Guiando com extrema
cautela, ir imediatemente para a
Rede de Assistência LANCIA mais
próxima para verificar o sistema.
Se só a luz avisadora >
se acender, com motor em
movimento, significa nor-
malmente uma anomalia só no sis-
tema ABS. Neste caso, o sistema de
travagem mantém a sua eficácia,
mesmo sem desfrutar do disposi-
tivo antibloqueio. Nessas con-
dições, mesmo o funcionamento
do sistema EBD pode ser afectado.
Neste caso também, ir imediata-
mente para a Rede de Assistência
LANCIA mais próxima, evitando
travadas bruscas durante a con-
dução, para mandar verificar o
sistema.
Se acender a luz avisa-
doraxde mínimo nível
do líquido dos travões,
pare imediatamente o veículo e di-
rija-se à Rede de Assistência LAN-
CIA. A eventual perda de fluido do
sistema hidráulico, de facto, pre-
judica no entanto o funcionamento
do sistema dos travões, seja de tipo
convencional como com o sistema
de antibloqueio da rodas.
4C001-067 POR 11-03-2008 13:58 Pagina 58

59
O
complementar ao uso dos cintos de se-
gurança, que se recomenda sempre a
usar, como de resto prescrito pela le-
gislação em Europa e na maior parte
dos países extra-europeus.
Em caso de impactos frontais de
baixa gravidade (para os quais é su-
ficiente a acção de retenção exercitada
pelos cintos de segurança), o air bag
não vem activado.
Nos impactos contra objectos muito
deformáveis ou móveis (tais como pi-
lares de sinalização rodoviária, mon-
tes de cascalho ou neve, veículos es-
tacionados etc.), nos impactos trasei-
ros (tais como impactos traseiros cau-
sados por outros veículos), nos im-
pactos laterais, em caso de impacto
debaixo de outros veículos ou barrei-
ras de protecção (por exemplo de-
baixo de autocarros ou guarda rail),
o air bag não se activa porque não
oferece alguma protecção adicional
em relação aos cintos de segurança e,
de consequência, a activação resulta
inadequada.
Portanto, a falta da activação nestes
casos não é sinal de mau-funciona-
mento do sistema.
fig. 85
P4C00348
AIR BAG FRONTAL LADO
DO PASSAGEIRO
O Air bag frontal do lado do passa-
geiro foi estudado e regulado para
melhorar a protecção de uma pessoa
que usa o cinto de segurança.
O seu volume ao momento de má-
ximo enchimento é portanto tal de en-
cher a maior parte do espaço entre o
tablier e o passageiro. Em caso de impacto, uma unidade
electrónica elabora os sinais prove-
nientes de um sensor de desaceleração
e activa, se for necessário, o enchi-
mento da almofada.
A almofada enche-se instantanea-
mente, colocando-se como uma pro-
tecção entre o corpo dos passageiros
dianteiros e as estruturas que pode-
riam causar lesões. Imediatamente a
almofada esvazia-se.
Em caso de impacto, uma pessoa
que não estiver a usar o cinto de se-
gurança avança, e pode entrar em
contacto com a almofada ainda em
fase de abertura. Nesta situação a
protecção oferecida pelo air bag re-
sulta reduzida.
Portanto o air bag frontal (condutor
e passageiro) não é substitutivo masGRAVE PERIGO
Com veículo equi-
pado com air bag
no lado do passageiro, não pôr no
banco da frente a cadeirinha da
criança.
Desactivação manual
Se for absolutamente necessário
transportar uma criança no banco
dianteiro, o veículo possui um dispo-
sitivo para desactivar o air bag do
lado do passageiro.
A desactivação é feita accionando,
com a chave de arranque do veículo,
4C001-067 POR 11-03-2008 13:58 Pagina 59

60
O
o respectivo interruptor de chave A
(fig. 86), situado dentro do porta-lu-
vas, do lado esquerdo.
O interruptor de chave tem duas po-
sições:
1)Air bag do passageiro activo: (po-
sição ON ) luz avisadora no qua-
dro de instrumentos apagada; é abso-
lutamente proibido transportar
crianças no banco dianteiro.
2)Air bag do passageiro desacti-
vado: (posição OFF ) luz avisa-
dora no quadro de instrumentos
acesa; é possível transportar crianças
protegidas com sistemas especiais de
retenção no banco dianteiro.
A luz avisadora no quadro de
instrumentos fica permanentemente
acesa até a reactivação do air bag do
passageiro.AIR BAG LATERAL (fig. 87)
O air bag lateral instalado no banco
tem a função de aumentar a protecção
do tórax dos ocupantes dos lugares
dianteiros no caso de um impacto la-
teral de gravidade médio-alta.
É composto de uma almofada de en-
chimento instantâneo alojada no en-
costo dos bancos dianteiros; esta so-
lução permite que a almofada fique
sempre na posição ideal em relação ao
ocupante independentemente da re-
gulação do banco.
Em caso de impacto lateral, uma
unidade central electrónica processa
os sinais provenientes de um sensor de
desaceleração e activa, quando neces-
sário, o enchimento da almofada.
A almofada enche-se instantanea-
mente colocando-se como uma pro-
tecção entre o tórax dos passageiros
dianteiros e a porta do veículo. Logo
depois, a almofada esvazia-se.Em caso de impactos laterais de
baixa gravidade (para os quais é su-
ficiente a acção de retenção exercida
pelos cintos de segurança), o air bag
não é activado. Também neste caso, é
sempre necessário utilizar os cintos de
segurança os quais, em caso de im-
pacto lateral, garantem sempre o po-
sicionamento correcto do ocupante e
evitam a sua expulsão por impactos
muito violentos.
Portanto, o air bag lateral (condutor
e passageiro) não substitui, mas com-
plementa o uso dos cintos de segu-
rança, que se recomenda sempre a
usar, como de resto prescrito na le-
gislação na Europa e na maior parte
dos países extra-europeus.

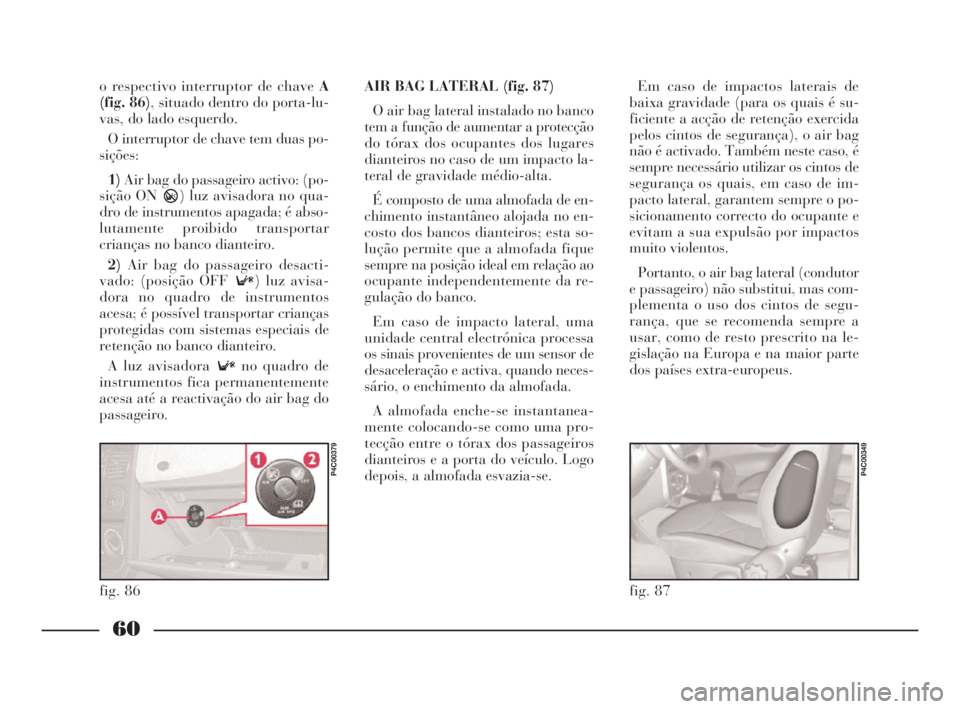

fig. 86
P4C00379
fig. 87
P4C00349
4C001-067 POR 11-03-2008 13:58 Pagina 60

112
fO
Sistema/Componente N° fusível Amperagem Localização
Tecto de abrir
Caixa dos fusíveis geral
(lado esquerdo do tablier)
Caixa do porta-fusíveis do porta-luvas
Circuitos embaixo da chave de ignição e Lancia CODE
Circuito comando e controlo motor e Lancia CODE
Para versão com motor 1242 cm
3:
Compressor
Cargas auxiliares (sondas Lambda, sistema antievaporação,
activação do compressor)
Protecção do circuito de alimentação ABS
Protecção da unidade central de controlo do motor
Lancia CODE
Para versão com motor 1242 cm
316V:
Compressor
Cargas auxiliares (sondas Lambda, sistema antievaporação,
activação do compressor)
Protecção da unidade central de controlo do motor
Lancia CODE
Cargas auxiliares (electroinjectores, bobinas de ignição,
sensor de fase)
Protecção do circuito de alimentação do ABS4 20A fig. 33
1 80A-MAXI FUSE fig. 35
4 50A-MAXI FUSE fig. 35
5 40A-MAXI FUSE fig. 35
3 30A-MAXI FUSE fig. 35
1 7,5A fig. 36
2 15A fig. 36
3 10A fig. 36
4 7,5A fig. 36
5 7,5A fig. 36
1 7,5A fig. 36
2 15A fig. 36
4 7,5A fig. 36
5 7,5A fig. 36
1 15A fig. 37
2 10A fig. 37
4
ual
km
ção
se
oda
lu-
zes
lu-
os,
do
fa-
al-
ra-
4C090-119 POR 17-03-2008 8:20 Pagina 112
