2001 BMW Z3M COUPE Electrical Troubleshooting Manual



COMPONENT LOCATION CHART











COMP.8500.0 7100.0LOCATION DESCRIPTION
X122 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3

X123 . .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir



X127 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2 05-1
X128 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X130 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2
X131 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-2

X132 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1

X133 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front RH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2
X134 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X135 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . near front RH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-3
X137 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 02-2
X142 . .

(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . .

under LH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16-1


X143 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
X165 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2
X166 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1

X168 . .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
on steering wheel



X170 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2
X256 . . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 03-2
X257 . . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 03-2
X271 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . 20-2 01-1
X275 . .

(24 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . .

under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



07-2
X279 . . (24 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2



COMPONENT LOCATION CHART










COMP.8500.0 7100.0LOCATION DESCRIPTION
X285 . . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3 04-3

X295 . .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
02-6
X311 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-4
X311 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2 00-4
X312 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH rear wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-1
X315 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3

X315 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lift gate (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2

X316 . . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X318 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . 02-2 01-4
X319 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . 32-2 01-4
X322 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 03-3
X324 . .

(4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . .

center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



06-1
X333 . . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-2 02-4
X336 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in upper RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X351 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 00-4
X352 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10-1
00-4
X357 . . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . near interior rear view mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2
X371 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . near front LH headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 02-2
X372 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X376 . . (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . under LH rear of car

X377 . .

(2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .

under RH rear of car




X379 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1



COMPONENT LOCATION CHART










COMP.8500.0 7100.0LOCATION DESCRIPTION
X380 . . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1

X383 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
08-1

X389 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LEFT FRONT AUXILIARY TURN LIGHT
X390 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RIGHT FRONT AUXILIARY TURN LIGHT
X400 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-4
X413 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . HIGH LEVEL STOP LIGHT (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 00-4
X413 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
HIGH LEVEL STOP LIGHT (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


00-4
X423 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever
X424 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel (ROADSTER)
X424 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in roof panel (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
X492 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1

X494 . .

GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

03-1


X503 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 06-2
X504 . . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 02-4
X509 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 03-1
X510 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .


03-1
X514 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 06-1
X516 . . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
X521 . . (4 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X522 . . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X531 . .

(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22-3


X532 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3



COMPONENT LOCATION CHART










COMP.8500.0 7100.0LOCATION DESCRIPTION
X537 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR LEFT MID–HIGH RANGE SPEAKER (ROADSTER) . . . . . . . . . . . . . . . . . . 02-3 00-4

X537 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in roof panel, REAR LEFT MID–HIGH RANGE SPEAKER (COUPE) . . . . . . . . . .


00-4
X538 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . REAR RIGHT MID–HIGH RANGE SPEAKER (ROADSTER) . . . . . . . . . . . . . . . . . 26-2 00-4
X538 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in roof panel, REAR RIGHT MID–HIGH RANGE SPEAKER (COUPE) . . . . . . . . . 00-4
X539 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (radio and console removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-1
X605 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19-3 01-3
X606 . .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .
in RH forward side of luggage compartment behind trim panel . . . . . . . . . . . . . . . .
19-3
00-2
X623 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 06-1
X624 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 06-1
X625 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 06-6
X641 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 06-4
X643 . .

(6 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . .

in roof panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



04-2
X651 . . (6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 04-1
X658 . . (6 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 04-1
X660 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-4
X693 . .
(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .
TIRE INFLATION SYSTEM



X700 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
X701 . . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille
X709 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate
X710 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid, near license plate

X711 . . .

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

in luggage compartment lid (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

28-3


X711 . . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment lid (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4



COMPONENT LOCATION CHART











COMP.8500.0 7100.0LOCATION DESCRIPTION
X712 . . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in luggage compartment (ROADSTER)

X712 . .
(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
in roof panel (COUPE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-3

X713 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH rear of car . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-2
X726 . . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under LH front seat
X728 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat
X733 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X734 . .
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
under RH front seat



X737 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat
X740 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X742 . . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in passenger’s door
X744 . . (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-1
X746 . .

(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .

in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18-3

09-3
X747 . . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-1
X749 . . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
X753 . . (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2 09-3
X760 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RIGHT REAR HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


00-4
X761 . . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER
X762 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-4
X763 . . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR SPEAKER
X766 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH front of vehicle

X767 . .

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

RH front of vehicle




X768 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front LH wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1

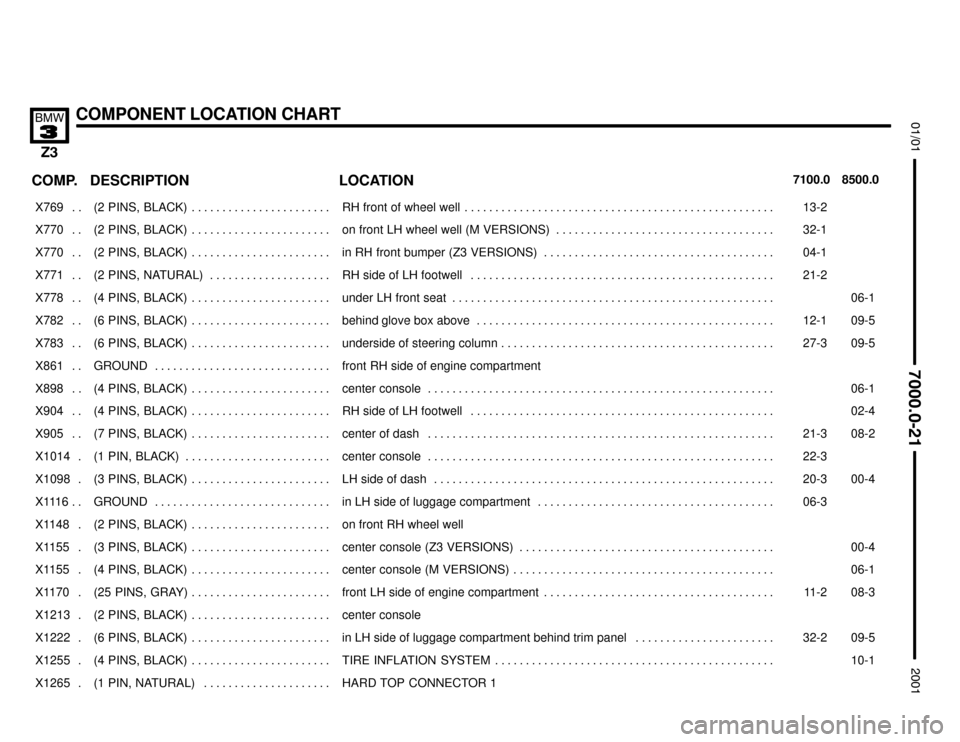

COMPONENT LOCATION CHART










COMP.8500.0 7100.0LOCATION DESCRIPTION
X769 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH front of wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2

X770 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
on front LH wheel well (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1

X770 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in RH front bumper (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X771 . . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2
X778 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X782 . . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box above . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 09-5
X783 . .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
09-5
X861 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X898 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X904 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-4
X905 . . (7 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3 08-2
X1014 .

(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22-3


X1098 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-3 00-4
X1116 . . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X1148 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on front RH wheel well

X1155 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console (Z3 VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


00-4
X1155 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console (M VERSIONS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X1170 . (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 08-3
X1213 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X1222 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment behind trim panel . . . . . . . . . . . . . . . . . . . . . . . 32-2 09-5
X1255 .

(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

TIRE INFLATION SYSTEM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



10-1
X1265 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1



COMPONENT LOCATION CHART










COMP.8500.0 7100.0LOCATION DESCRIPTION
X1266 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . HARD TOP CONNECTOR 1

X1376 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . .


03-1
X1380 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-3
X1381 . (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille
X1439 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console
X1441 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2

X1517 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-2
08-1
X1529 . (1 PIN, ––– ) . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1530 . (1 PIN, NATURAL ) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box
X1561 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1
X1588 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3

X1600 .

(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



00-4
X1602 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box . . . . . . . . . . . . . . . . 03-1
X1653 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2 02-2
X1655 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . under driver’s seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-2 02-2
X1656 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-3

X1658 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3 09-5
X1714 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
X1715 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in rear left speaker box (ROADSTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3 02-4
X1715 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . 19-3 02-4
X1717 .

(42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . .

in RH forward side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25-1

10-2
X1746 . (43 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2 10-1



COMPONENT LOCATION CHART










COMP.8500.0 7100.0LOCATION DESCRIPTION
X1747 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 02-2

X1748 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-3
02-2
X1764 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-1 00-4
X1770 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (ROADSTER) . . . . . . . . . . . . . . . . . . . 25-1 06-5
X1770 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . in RH forward side of luggage compartment (COUPE) . . . . . . . . . . . . . . . . . . . . . . . 06-5
X1775 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . in lift gate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-4
X1805 .
(15 PINS, NATURAL) . . . . . . . . . . . . . . . . . . .
LH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-1
04-3
X1883 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2
X1884 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . RH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X1885 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3 09-1
X1886 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1 09-1
X1976 .

CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . .

below LH side of dash




X1977 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1978 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1979 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash

X1980 .
CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . .
below LH side of dash



X1981 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X1982 . CABLE SOCKET B+ . . . . . . . . . . . . . . . . . . . . below LH side of dash
X2239 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-5
X2499 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-6
X3158 .

(1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . .

TIRE INFLATION SYSTEM




X3505 . (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6
