2000 YAMAHA XVS1100A ESP

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
PAU03195
Limpeza do elemento do filtro de
ar O elemento do filtro de ar deve ser limpo do
modo que se segue nos intervalos especifi-
cados na tabela de lubrificação e manuten-
ção periódica. Limpe o elemento do filtro de
ar mais frequentemente se conduzir o veí-
culo em áreas invulgarmente húmidas ou
poeirentas.
1. Retire a tampa da caixa do filtro de ar
retirando os respectivos parafusos.
2. Puxe o elemento do filtro de ar para
fora.3. Bata levemente no elemento do filtro
de ar de modo a remover a maior par-
te do pó e sujidade e, de seguida, uti-
lize ar comprimido para eliminar o
resto da sujidade, tal como ilustrado.
Se o elemento do filtro de ar estiver
danificado, substitua-o.4. Introduza o elemento do filtro de ar na
caixa do filtro de ar, tal como ilustrado.
PC000082
PRECAUÇÃO:@ l
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar.
l
O motor nunca deve ser colocado
em funcionamento sem o elemento
do filtro de ar instalado, caso con-
trário o(s) pistão(ões) e/ou cilin-
dro(s) poderão desgastar-se
demasiado.
@5. Instale a tampa da caixa do filtro de ar
colocando os respectivos parafusos.
1. Tampa da caixa do filtro de ar
2. Parafuso (´ 3)
1. Elemento do filtro de ar
2. Prolongamento
3. Ponta
P_5KS.book Page 11 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PAU00630
Ajuste dos carburadores Os carburadores são peças importantes do
motor e exigem um ajuste muito sofistica-
do. Deste modo, muitos dos ajustes refe-
rentes aos carburadores deverão ser
realizados por um concessionário da
Yamaha, quepossui os conhecimentos e
experiência profissional necessários. Con-
tudo, o ajuste descrito na secção que se
segue, pode ser realizado pelo proprietário
como parte da manutenção de rotina.
PC000095
PRECAUÇÃO:@ Os caburadores foram afinados e consi-
deravelmente testados na fábrica da
Yamaha. A alteração destes pontos de
afinação sem conhecimentos técnicos
suficientes pode resultar num fraco de-
sempenho ou em danos no motor. @
PAU01168
Ajuste da velocidade de ralenti
do motor A velocidade de ralenti do motor deverá ser
verificada e, caso necessário, ajustada
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.NOTA:@ É necessário um taquímetro de diagnóstico
para efectuar este ajuste. @1. Prenda o taquímetro ao fio da vela de
ignição.
2. Coloque o motor em funcionamento e
deixe-o aquecer durante alguns minu-
tos a 1.000–2.000 rpm, embalando-o
ocasionalmente a 4.000–5.000 rpm.NOTA:@ O motor está quente quando responde ra-
pidamente ao acelerador. @
3. Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especificações
rodando o parafuso de paragem do
acelerador. Para aumentar a velocida-
de de ralenti do motor, rode o parafu-
so na direcção
a. Para reduzir a
velocidade de ralenti do motor, rode o
parafuso na direcção
b.NOTA:@ Se a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionário
Yamaha que faça o respectivo ajuste. @1. Parafuso de paragem do aceleradorVelocidade de ralenti do motor:
950–1.050 rpm
P_5KS.book Page 12 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU00635
Ajuste da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
4–6 mm no punho do acelerador. Verifique
periodicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um conces-
sionário Yamaha que a ajuste.
PAU00637
Ajuste da folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU00647
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar do pneu
A pressão de ar do pneu deverá ser verifi-
cada e, se necessário, ajustada antes de
cada viagem.
PW000082
AV I S O
@ l
A pressão de ar do pneu deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
l
A pressão de ar do pneu tem de ser
ajustada de acordo com a velocida-
de de condução e o peso total do
condutor, passageiro, carga e
acessórios aprovados para este
modelo.
@
a. Folga do cabo do aceleradorP_5KS.book Page 13 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
XVS1100CE-01PCE-07PXVS1100ACE-01PCE-07PPWA00012
AV I S O
@ Uma vez que a carga tem um enorme im-
pacto nas características de manobra,
travagem, desempenho e segurança do
seu motociclo, deverá manter em mente
as seguintes precauções. l
NUNCA SOBRECARREGUE O MO-
TOCICLO! A utilização de um moto-
ciclo com excesso de carga pode
resultar em danos nos pneus, per-
da de controlo ou graves ferimen-
tos. Certifique-se de que o peso
total do condutor, passageiro, car-
ga e acessórios não excede a carga
máxima especificada para o veícu-
lo.
l
Não transporte artigos mal acondi-
cionados, os quais se possam des-
locar durante uma viagem.
l
Acondicione bem os artigos mais
pesados junto ao centro do motoci-
clo e distribua o peso uniforme-
mente em ambos os lados.
l
Ajuste a suspensão e a pressão de
ar dos pneus em conformidade
com a carga.
l
Verifique o estado e a pressão do ar
dos pneus antes de cada viagem.
@
Pressão de ar do pneu
(medida em pneus frios)
Carga* À frente A trás
Até 90 kg*200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–carga
máxima*225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Carga máxima*201 kg
(excepto para D, A, SF)
200 kg
(somente para D, A, SF)
* Peso total condutor, passageiro, carga e acessórios
Pressão de ar do pneu
(medida em pneus frios)
Carga* À frente A trás
Até 90 kg*225 kPa
2,25 kg/cm
2
2,25 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–carga*
máxima225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Carga máxima* 200 kg
* Peso total condutor, passageiro, carga e acessórios
P_5KS.book Page 14 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
Verificação dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu apresentar um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que o substitua imediatamente.CE-08PNOTA:@ Os limites de profundidade do piso do pneu
poderão diferir de país para país. Cumpra
sempre os regulamentos locais. @
PW000079
AV I S O
@ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
@
Informações relativas ao pneus
Este motociclo está equipado com pneus
de câmara de ar.
PW000078
AV I S O
@ l
Os pneus dianteiro e traseiro de-
vem ser da mesma marca e mode-
lo, caso contrário as características
de condução do motociclo não po-
dem ser garantidas.
l
Após testes extensivos, apenas os
pneus indicados na lista abaixo fo-
ram aprovados para este modelo
pela Yamaha Motor Co., Ltd.
@CE-10P
CE-10P

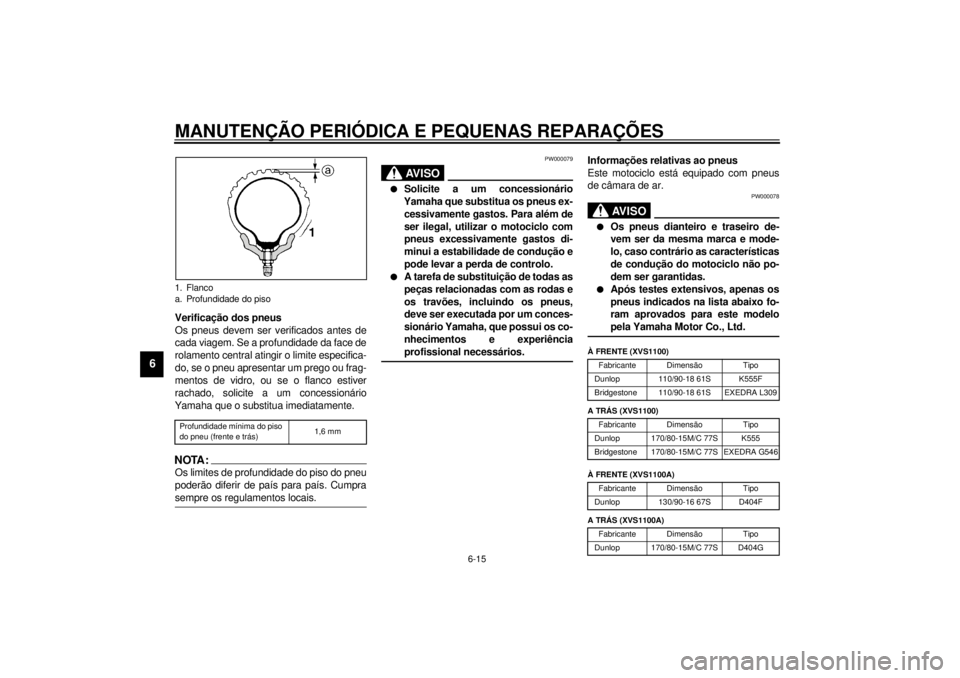

1. Flanco
a. Profundidade do pisoProfundidade mínima do piso
do pneu (frente e trás)1,6 mm
À FRENTE (XVS1100)
Fabricante Dimensão Tipo
Dunlop 110/90-18 61S K555F
Bridgestone 110/90-18 61S EXEDRA L309
A TRÁS (XVS1100)
Fabricante Dimensão Tipo
Dunlop 170/80-15M/C 77S K555
Bridgestone 170/80-15M/C 77S EXEDRA G546
À FRENTE (XVS1100A)
Fabricante Dimensão Tipo
Dunlop 130/90-16 67S D404F
A TRÁS (XVS1100A)
Fabricante Dimensão Tipo
Dunlop 170/80-15M/C 77S D404G
P_5KS.book Page 15 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU00681
AV I S O
@ l
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o motociclo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
l
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários.
l
Não é recomendável remendar uma
câmara de ar furada. No entanto, se
não for possível evitar, remende a
câmara de ar muito cuidadosamen-
te e substitua-a assim que possível
com um produto de alta qualidade.
@
PAU00685
Rodas de raio Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos às rodas especificadas.l
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras ou deformações, e se
os raios apresentam lassidão ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
l
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.
l
Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
P_5KS.book Page 16 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU00692
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 5–10 mm tal como ilustrado. Verifi-
que periodicamente a folga da alavanca da
embraiagem e, se necessário, ajuste como
se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção
a. Para reduzir a folga
da alavanca da embraiagem, rode a
cavilha ajustadora na direcção
b.
3. Aperte a contraporca.
NOTA:@ Caso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione correctamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem. @
PAU00696
Ajuste da folga da alavanca do
travão A folga da alavanca do travão deverá medir
5–8 mm tal como ilustrado. Verifique perio-
dicamente a folga da alavanca do travão e,
se necessário, ajuste-a como se segue.
1. Contraporca
2. Cavilha ajustadora
c. Folga da alavanca da embraiagem
a. Folga alavanca do travão
P_5KS.book Page 17 Monday, August 21, 2000 1:00 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
1. Desaperte a contraporca na alavanca
do travão.
2. Para aumentar a folga da alavanca do
travão, rode a cavilha ajustadora na
direcção
a. Para reduzir a folga da
alavanca do travão, rode a cavilha
ajustadora na direcção
b.
3. Aperte a contraporca.
PW000099
AV I S O
@ l
Depois de ajustar a folga da alavan-
ca do travão, verifique a folga e cer-
tifique-se de que o travão está a
funcionar correctamente.
l
Uma sensação suave ou esponjosa
na alavanca do travão pode indicar
a presença de ar no sistema hidráu-
lico. Se houver ar no sistema hi-
dráulico, solicite a um concessio-
nário Yamaha que sangre o sistema
antes de utilizar o motociclo. O ar
no sistema hidráulico diminuirá o
desempenho dos travões, o que
poderá resultar na perda de contro-
lo e num acidente.
@
1. Contraporca
2. Cavilha ajustadora da folga da alavanca do
travão
P_5KS.book Page 18 Monday, August 21, 2000 1:00 PM
