Page 49 of 95
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU01777

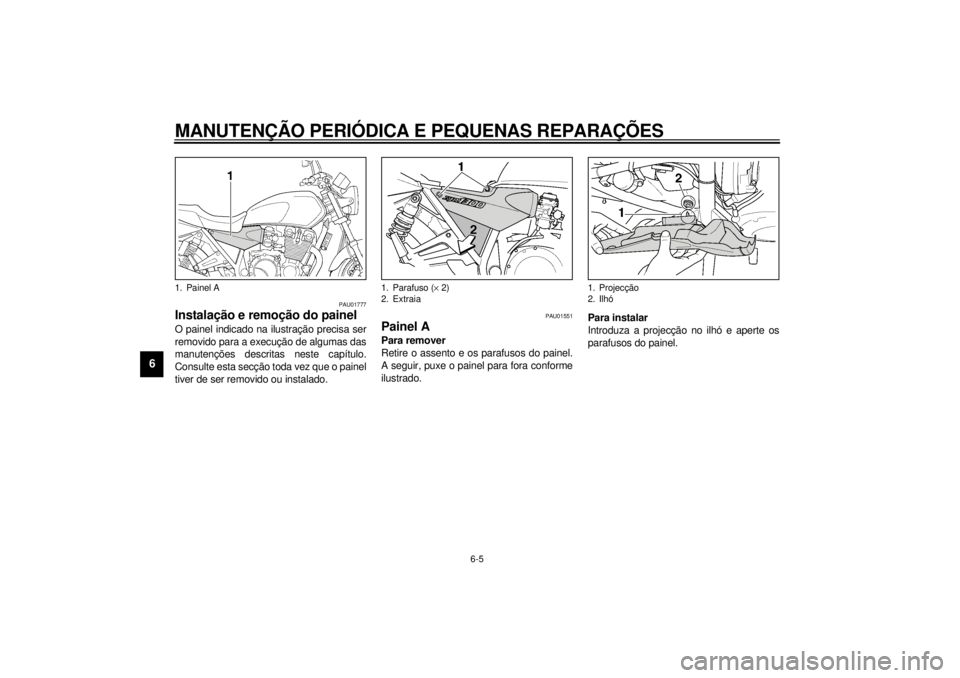

Instalação e remoção do painelO painel indicado na ilustração precisa ser
removido para a execução de algumas das
manutenções descritas neste capítulo.
Consulte esta secção toda vez que o painel
tiver de ser removido ou instalado.
PAU01551
Painel APara remover
Retire o assento e os parafusos do painel.
A seguir, puxe o painel para fora conforme
ilustrado.Para instalar
Introduza a projecção no ilhó e aperte os
parafusos do painel.
1. Painel A
1. Parafuso (´ 2)
2. Extraia
1. Projecção
2. Ilhó
P_5ea_Periodic.fm Page 5 Wednesday, September 1, 1999 9:24 AM
Page 82 of 95
CUIDADOS E ARMAZENAMENTO DA MOTOCICLETA
7-4
7
PCA00013
PRECAUÇÃO:@ l
Aplique óleo aerosol e cera mode-
radamente e retire qualquer exces-
so.
l
Nunca aplique óleo ou cera nas
partes de borracha ou plástico,
mas as trate com um produto de
manutenção adequado.
l
Evite utilizar componentes polido-
res abrasivos, pois estes desgas-
tam a pintura.
@NOTA:@ Consulte um concessionário Yamaha
quanto aos produtos a serem utilizados. @
ArmazenamentoCurto período
Guarde sempre a sua motocicleta em lo-
cais frios e secos, e, se necessário, proteja-
a contra poeira com uma cobertura porosa.
PCA00014
PRECAUÇÃO:@ l
O armazenamento da motocicleta
num recinto pouco ventilado ou a
sua cobertura com uma lona en-
quanto ainda molhada, irá permitir
a penetração de água e humidade,
e causar ferrugem.
l
Para evitar corrosões, evite celei-
ros húmidos, estábulos (devido à
presença de amónia) e áreas de ar-
mazenamento de substâncias quí-
micas fortes.
@
Longo período
Antes de guardar a sua motocicleta por vá-
rios meses:
1. Siga todas as instruções na secção
“Cuidados” deste capítulo.
2. Drene as câmaras de flutuação do
carburador mediante afrouxamento
dos parafusos de drenagem; isto irá
evitar o acúmulo de depósitos de
combustível. Deite o combustível dre-
nado dentro do depósito de combustí-
vel.
3. Somente para motocicletas equipa-
das com uma válvula de combustível:
que possua uma posição “OFF”: Gire
a válvula de combustível até “OFF”.
4. Encha o depósito de combustível e
acrescente estabilizador de combustí-
vel (se disponível) para evitar o enfer-
rujamento do depósito de combustível
e a deterioração do combustível.
5. Execute os passos a seguir para pro-
teger os cilindros, aneis de segmento,
etc. contra corrosões.
P_5ea_Cleaning.fm Page 4 Wednesday, September 1, 1999 9:26 AM
Page 86 of 95
ESPECIFICAÇÕES
8-2
8
Quantidade
Mudança de óleo
peroódica 3,0 L
Juntamente com a
mudança do filtro de óleo 3,35 L
Volume total 4,2 L
Filtro de ar
Elemento de tipo seco
Combustível
Tipo Gasolina normal sem chumbos
Capacidade do depósito 21 L
Volume da reserva 4,5 L
Carburador
Tipo ´ quantidade BS36 ´ 4
Fabricante MIKUNI
Vela de ignição
Fabricante/Tipo NGK / DPR8EA-9 ou
DENSO / X24EPR-U9
Folga 0,8 ~ 0,9 mm
Tipo de embraiagem
Húmida, multidisco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,750
Sistema secundário de
redução Transmissão de correnteRelação secundária de
redução 2,235
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Operação com o pé esquerdo
Relação das velocidades
1.ª 2,857
2.ª 2,000
3.ª 1,571
4.ª 1,292
5.ª 1,115
Quadro
Tipo de quadro Duplo berço
Ângulo de avanço 25°30¢
Cauda 100 mm
Pneus
À frente
Tipo Sem câmara de ar
Dimensão 120/70ZR17 (58W)
Fabricante/modelo Bridgestone / BT57F
Dunlop / D207F
Michelin / MACADAM90X
