COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X319 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment behind LH rear light assembly . . . . . . . . . . 01-4

X320 .
(6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
07-1
X322 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 06-2
X324 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 10-1
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1 09-3
X336 . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-2 04-2
X351 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper RH B–pillar



X352 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3
X353 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . in lower RH C–pillar
X354 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar
X355 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2

X356 .

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-1


X371 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-2
X372 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower
X379 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1

X380 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-2

X381 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1 01-1
X382 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 01-1
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under rear of car on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
X386 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . REAR ASHTRAY LIGHT

X389 .

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

rear LH side of engine compartment




X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X740 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1 03-3

X741 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-1
03-3
X742 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . RH front door in door at key lock assembly
X744 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1
X745 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above RH footwell dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X746 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH front door behind door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 01-1
X747 .
(2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-2

X748 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side, behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X749 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-3
X751 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X752 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . LH front door in door at key lock assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2

X753 .

(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

LH front door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



01-1
X768 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . in the engine compartment near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . 08-2
X769 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . in the engine compartment near RH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . 08-2
X770 . (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20-1

X771 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
RH side of LH footwell LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1

X772 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center console
X773 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center console
X774 . (1 PIN, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X778 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 10-1
X779 .

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

LH side of glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25-1


X782 . (3 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . . below RH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-2 10-3




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X783 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-3

X816 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear of engine compartment behind RH fresh air cowl



X817 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment behind RH fresh air cowl
X899 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind center of dashboard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3
X904 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of IHKA Plenum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1 03-3
X905 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind center of dashboard

X999 .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind center of dashboard left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


03-3
X1001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RIGHT REAR SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1002 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . LEFT REAR SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3
X1014 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
X1070 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1 01-5
X1071

(18 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

03-1

01-5
X1074 (15 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 00-3
X1075 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-3 00-3
X1148 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment JET HEATER THERMOSWITCH . . . . . . . . . . 37-3

X1155
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


01-1
X1162 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . near brake master cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
X1165 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X1166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X1170 (42 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 10-4
X1171

(55 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

01-3

00-1
X1176 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1178 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . below center console LH side of gearshift selector

X1193
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


01-1
X1213 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
X1239 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH C–Pillar
X1240 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH C–Pillar
X1241 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . below LH side of rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2

X1243
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1
07-1
X1245 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in sun visor left
X1246 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in sun visor right
X1260 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind side panel left
X1261 (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind side panel right

X1292

(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .

center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



10-1
X1380 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind RH footwell speaker grille
X1381 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel
X1405 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box

X1406
(1 PIN, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box



X1439 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console
X1441 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2
X1527 (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-2 00-2
X1588 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash

X1659

(15 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .

RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

38-3

00-3
X1660 (3 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3 01-1

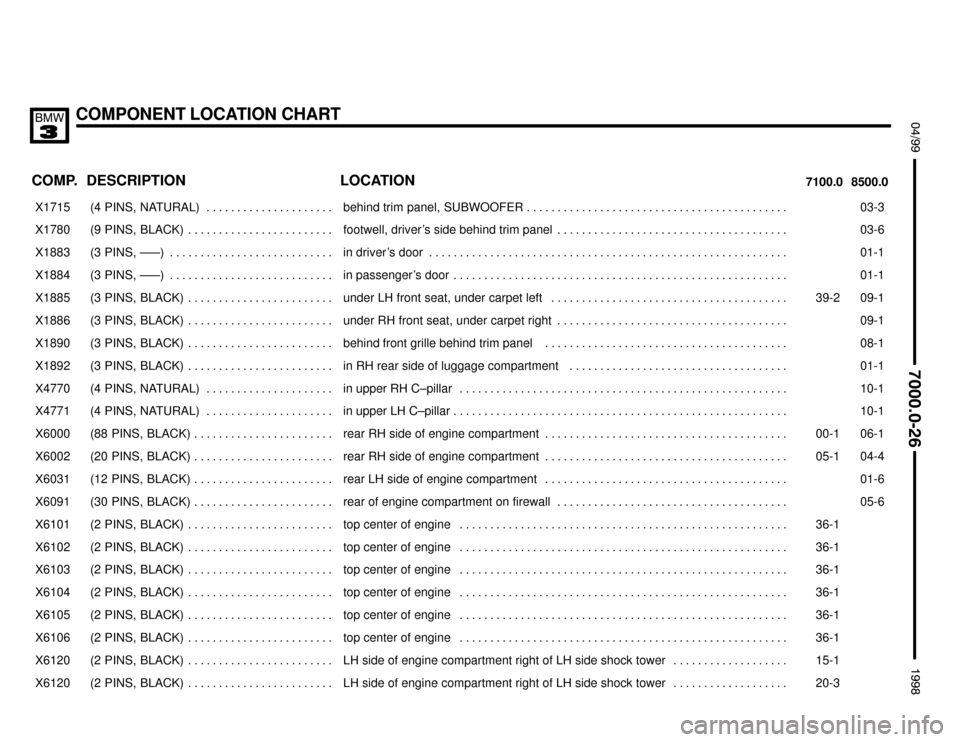

COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X1715 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . behind trim panel, SUBWOOFER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-3

X1780
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
footwell, driver’s side behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


03-6
X1883 (3 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1884 (3 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X1885 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat, under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2 09-1
X1886 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat, under carpet right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-1
X1890
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind front grille behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


08-1
X1892 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X4770 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X4771 (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X6000 (88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1 06-1
X6002

(20 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

05-1

04-4
X6031 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-6
X6091 (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear of engine compartment on firewall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-6
X6101 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1

X6102
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-1

X6103 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6104 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6105 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1
X6106 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-1

X6120

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . .

15-1


X6120 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . . 20-3




COMPONENT LOCATION CHART
;







 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6130 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3 10-2

X6130
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11-2

X6131 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-2
X6133 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X6150 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1 01-6
X6151 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6152
(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


07-4
X6153 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6154 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6155 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6156 (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-4
X6163

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

RH side of engine




X6203 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
X6204 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-3
X6205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2

X6205
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-3

X6207 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 07-2
X6209 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine HALL EFFECT CAMSHAFT SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . 07-5
X6217 (4 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . top front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 07-2
X6231 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1

X6231

(2 PINS, BROWN) . . . . . . . . . . . . . . . . . . . . . . .

front of engine below intake manifold (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-1


X6238 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine (M3)




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X6240 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2

X6252
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-3
07-3
X6252 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 10-2
X6256 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-1 07-2
X6256 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-2
X6275 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-2

X6300
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


03-6
X6301 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6304 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X6326 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment in E–Box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-1 03-6

X6430
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment





X6431
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment





X6432
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment





X6433
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment





X6437
CABLE SOCKET B+ JUMP START
JUNCTION POINT . . . . . . . . . . . . . . . . . . . .
rear RH side of engine compartment




X6454 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower . . . . . . . . . . . . . . 06-2

X6456
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
on cylinder head . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-2

X6509 CABLE SOCKET ALTERNATOR B+ . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-2
X6510 CABLE SOCKET STARTER, TERMINAL 50 rear LH side of engine compartment below intake manifold




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION


X6511

CABLE SOCKET STARTER,
TERMINAL 30h . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment below intake manifold




X6512 CABLE SOCKET STARTER, TERMINAL 30 rear LH side of engine compartment below intake manifold

X6550
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under LH center of car behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-1

X7000

(88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .

rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

00-1

06-1


X7509

CABLE SOCKET ALTERNATOR,
TERMINAL D+ . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment below




X8500 (88 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-1 06-1
X8503 (10 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 02-4
X8505 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
X8507
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash



X8511 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under front of car LH side of transmission
X8516 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car above . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
X9997 (2 PINS, ORANGE) . . . . . . . . . . . . . . . . . . . . . . behind steering wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2
X10010 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim

X10012

GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

07-3


X10013 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . . top of steering column
X10054 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 04-5
X10070 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-2

X10071
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
near LH headlight assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-2

X10074

(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

near LH headlight assembly




X10075 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . near RH headlight assembly
