1998 BMW M3 engine




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION


M132 .

WINDSCREEN COWL PANEL LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35-1


M6510 STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment

N2 . . .
FINAL STAGE UNIT . . . . . . . . . . . . . . . . . . . . .
behind LH side of dash



N3 . . .

DIMMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26-1


N4 . . . ON–BOARD COMPUTER . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-1
N5 . . . ANALOG CLOCK . . . . . . . . . . . . . . . . . . . . . . . center console
N8 . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1

N10 . .
MULTI–FUNCTION CLOCK . . . . . . . . . . . . . .
center console





N12w .

ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3

N17 . . CRASH CONTROL MODULE . . . . . . . . . . . . . LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
N22 . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment
N24 . . ROLLOVER SENSOR . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
P90 . . FRONT POWER DISTRIBUTION BOX . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3

P95 . .

AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . .

footwell, driver’s side






P96 . .

AUXILIARY FUSE BOX IN LUGGAGE
COMPARTMENT . . . . . . . . . . . . . . . . . . . . .
in RH side of luggage compartment behind trim panel



P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . . LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
R11 . . . BLOWER RESISTORS . . . . . . . . . . . . . . . . . . behind center of dashboard left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29-1
R6252 THROTTLE POSITION SENSOR . . . . . . . . . LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . . LH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3

R8554

RESISTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

front of engine compartment




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
S2 . . . . IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3

S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30-3



S4 . . . .
HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
top of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-2

S5 . . . .

WIPER/WASHER SWITCH . . . . . . . . . . . . . . .

LH side of dash RH side of steering column above




S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
S7 . . . . COMBINATION SWITCH . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
S8 . . . . LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1

S10 . .
FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . . .
LH side of dash



S13 . . PASSENGER’S DOOR JAMB SWITCH . . . . in upper RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . . . . . in upper LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S15 REAR RIGHT DOOR JAMB SWITCH . . . . . . in lower RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S16 LEFT REAR DOOR JAMB SWITCH . . . . . . . in lower LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3

S17 . .

MIRROR CONTROL SWITCH . . . . . . . . . . . .

in upper LH front door




S18 . . HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
S28 . . CRUISE CONTROL SWITCH . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3

S29 . .
BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . .
LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . .
26-3

S30 . . BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . . LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-2
S31 . . PARK BRAKE SWITCH . . . . . . . . . . . . . . . . . . center console on rear of park brake lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
S32 . . CLUTCH SWITCH . . . . . . . . . . . . . . . . . . . . . . LH footwell on clutch pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-3
S36 . . TEMPERATURE SWITCH . . . . . . . . . . . . . . . . front RH side of engine compartment near RH headlight assembly . . . . . . . . . . . . . . 09-3




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
S36y DOUBLE TEMPERATURE SWITCH . . . . . . . RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3

S38 . .
TILT/SLIDE SUNROOF SWITCH (SHD) . . . .
roof



S40y . CENTRAL POWER WINDOW SWITCH . . . . center console


S41y .

LH REAR DOOR POWER WINDOW
SWITCH (DOOR) . . . . . . . . . . . . . . . . . . . . .
in lower LH rear door behind trim panel






S42y .

RH REAR DOOR POWER WINDOW
SWITCH (DOOR) . . . . . . . . . . . . . . . . . . . . .
in lower RH rear door behind trim panel




S53 . . DRIVER’S SEAT, SEAT HEATER SWITCH . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2


S54 . .

PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30-1


S58 . . DRIVER’S SEAT BELT SWITCH . . . . . . . . . . in LH front seat belt buckle
S59 . . PASSENGER’S SEAT BELT SWITCH . . . . . in RH front seat belt buckle

S61y .
LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

34-2


S63 . . ENGINE COOLANT LEVEL SWITCH . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1

S64 . .

WASHER FLUID LEVEL SWITCH . . . . . . . . .

front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .

10-1


S75 . . BLOWER SWITCH . . . . . . . . . . . . . . . . . . . . . . center of dash
S77 . . DRIVER’S MAKE–UP MIRROR SWITCH . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1

S78 . .
PASSENGER’S MAKE–UP MIRROR
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23-1


S123 . ABS PEDAL TRAVEL SENSOR . . . . . . . . . . . near brake master cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3

S124 .
RIGHT REAR DOOR CONTACT . . . . . . . . . .
rear RH door pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-3

S125 . LEFT REAR DOOR CONTACT . . . . . . . . . . . LH rear door jamb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION


S130 .

CHILD PROTECTION CONTROL
(CONSOLE) . . . . . . . . . . . . . . . . . . . . . . . . . .
center console




S143 . CONVERTIBLE TOP ACTUATING SWITCH center console

S164 .
CONVERTIBLE TOP END–POSITION
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage





S165 .
CONVERTIBLE TOP POSITION MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage





S196 .
REAR WINDOW BLOWER MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment, left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35-2


S198 JET HEATER THERMOSWITCH . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-3

S213 .
LUGGAGE COMPARTMENT LID MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid





S214 .
CONVERTIBLE TOP STORAGE LID
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage





S126y
DRIVER’S POWER WINDOW SWITCH . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1



S127y

PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1

S128y LH REAR DOOR (CONSOLE) POWER
WINDOW SWITCH . . . . . . . . . . . . . . . . . . . . center console

S128z

LH REAR POWER WINDOW SWITCH . . . .

center console






S129y

RH REAR DOOR (CONSOLE) POWER
WINDOW SWITCH . . . . . . . . . . . . . . . . . . . .
center console




S129z RH REAR POWER WINDOW SWITCH . . . . center console


S231 .

WINDSCREEN COWL PANEL LOCK
MICRO SWITCH . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35-1




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION

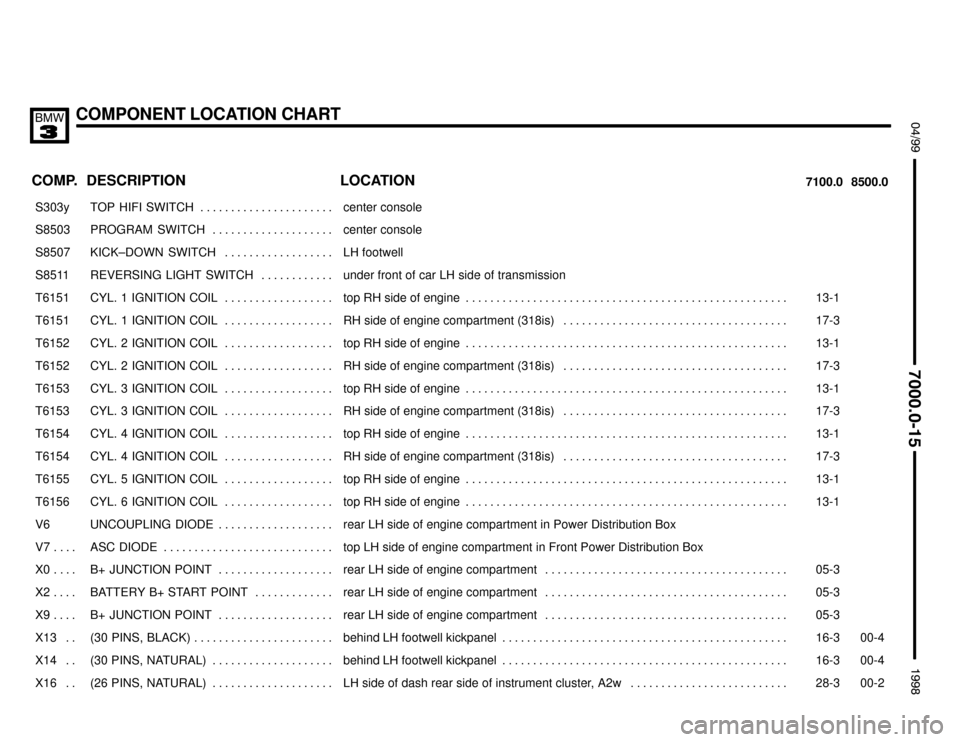

S303y TOP HIFI SWITCH . . . . . . . . . . . . . . . . . . . . . . center console

S8503
PROGRAM SWITCH . . . . . . . . . . . . . . . . . . . .
center console



S8507 KICK–DOWN SWITCH . . . . . . . . . . . . . . . . . . LH footwell
S8511 REVERSING LIGHT SWITCH . . . . . . . . . . . . under front of car LH side of transmission
T6151 CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6151 CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3

T6152
CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-1

T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1

T6154

CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . .

RH side of engine compartment (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17-3


T6155 CYL. 5 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6156 CYL. 6 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
V6 UNCOUPLING DIODE . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment in Power Distribution Box

V7 . . . .
ASC DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . .
top LH side of engine compartment in Front Power Distribution Box



X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X2 . . . . BATTERY B+ START POINT . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X9 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13 . . (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 00-4
X14 . .

(30 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .

behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16-3

00-4
X16 . . (26 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-2




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X17 . . (26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-2

X20 . .
(25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-3
05-2
X22 . . (26 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 00-2
X32 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-5
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . . 27-3 04-5
X35 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-5
X35 . .
(12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-1
04-5
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X51 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X52 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X53 . .

(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .

Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .



03-6
X54 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X58 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X63 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


03-6
X64 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X65 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
X69 . . (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-2
X70 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 02-2
X72 . .

(6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .

footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27-3

06-2
X74 . . (50 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2 02-5




COMPONENT LOCATION CHART
;







 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X78 . . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-2 03-3

X82 . .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine compartment on auxiliary fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-1
08-1
X85 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2 06-3
X87 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . 09-3 06-3
X105 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X106 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood

X107 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-1

X109 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-1
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . . . . . . . . . 18-3
X112 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
X113 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . wheel well right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 09-2
X114 . .

(3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .

wheel well left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

09-2

09-2
X116 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell near brake pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3
X118 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . wheel well left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X121 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell on clutch pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3

X123 .
(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-2

X128 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X132 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X137 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment

X142 .

(2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . .

under rear of car LH side of on differential




X143 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1




COMPONENT LOCATION CHART
;






 $%%%%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X163 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-1 06-3

X165 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
06-3

X168 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . LH side of steering column
X173 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X209 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column
X256 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-1 04-1
X257 .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .


04-1
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 01-3
X272 . (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . under roof center panel
X273 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-2
X274 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-2
X275 .

(4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .

under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23-2

03-3
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-3 03-3
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 00-3
X292 . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X295 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . .
27-3
03-5
X311 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2 01-1
X312 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-3
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
X316 . (4 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 10-1
X317 .

(6 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .

center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30-3

07-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-3 01-4
