1985 AUDI 5000S wiring diagram

SYSTEM WIRING DIAGRAMS S Audi - 5000 S
COOLING FAN

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:21Page 1 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:33Page 1 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

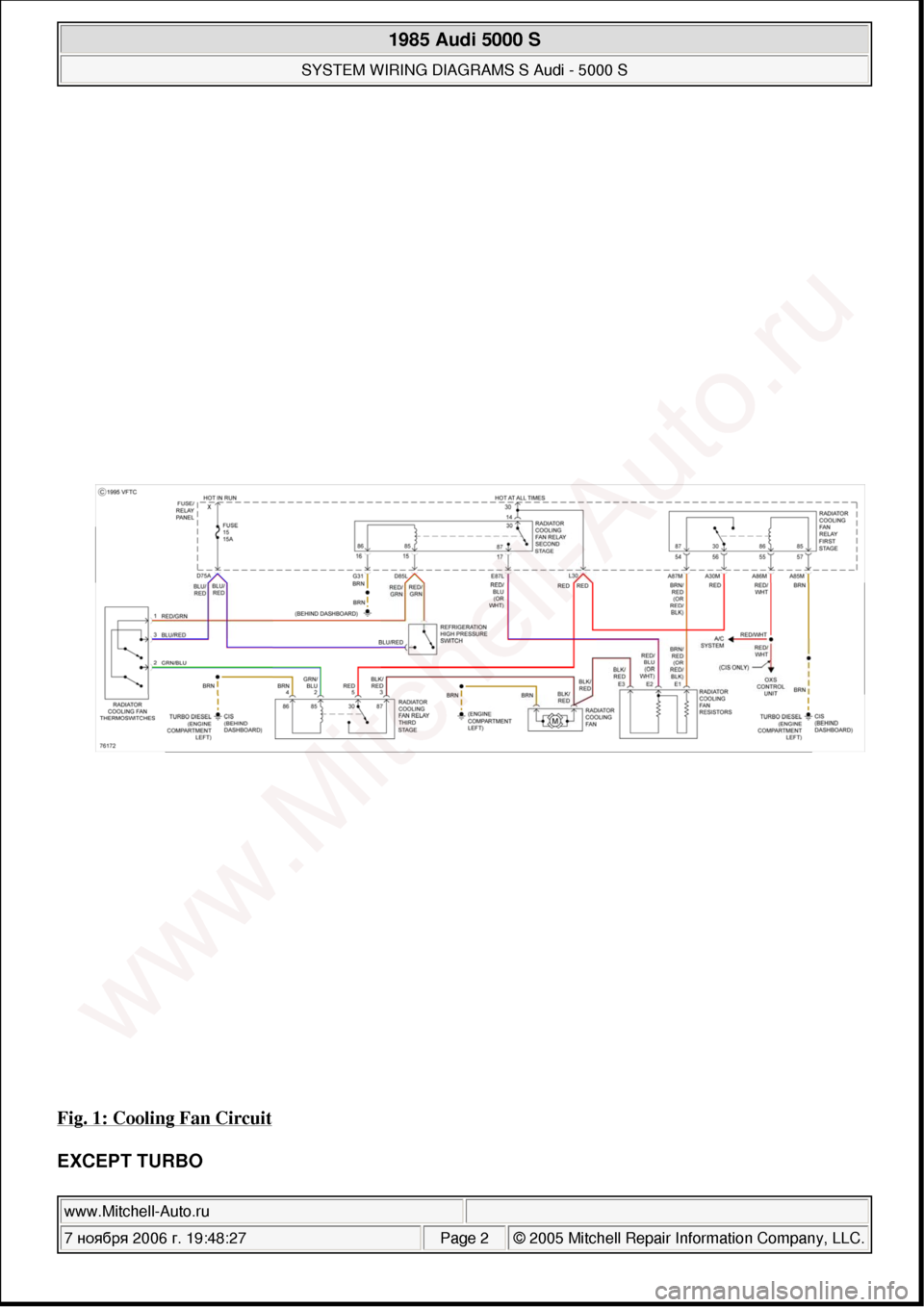

Fig. 1: Cooling Fan Circuit
EXCEPT TURBO

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 2 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

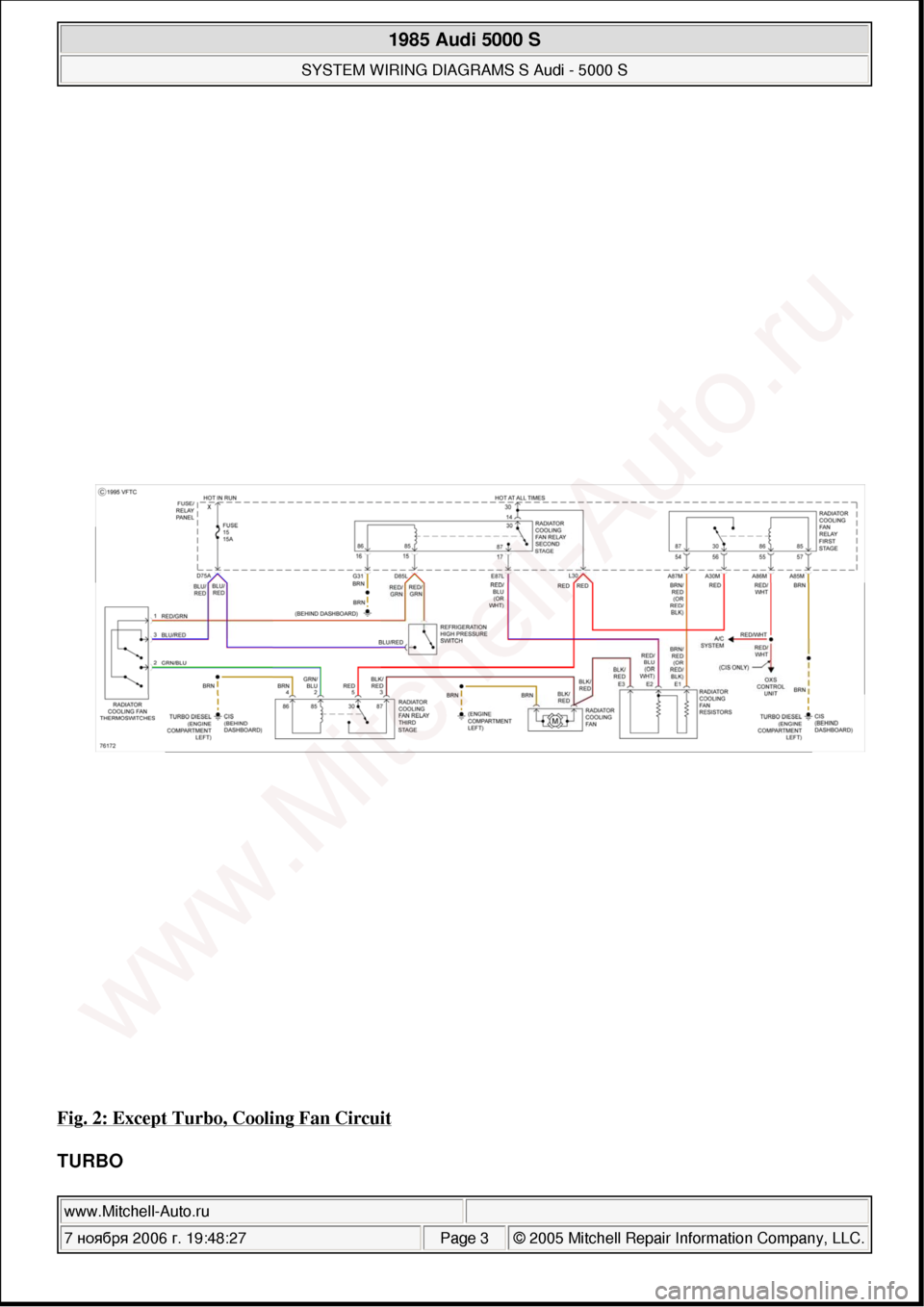

Fig. 2: Except Turbo, Cooling Fan Circuit
TURBO

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 3 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

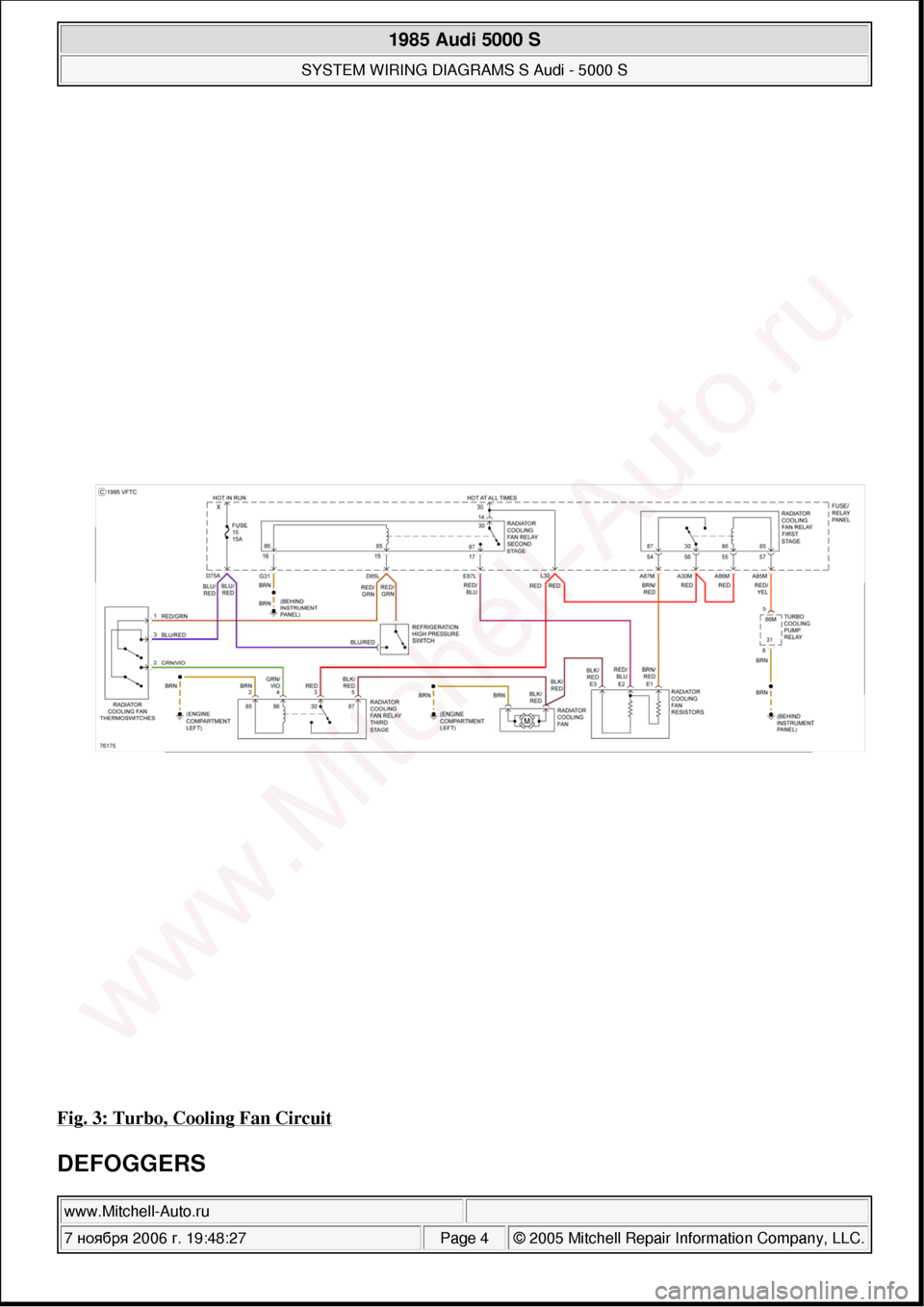

Fig. 3: Turbo, Cooling Fan Circuit
DEFOGGERS

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 4 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

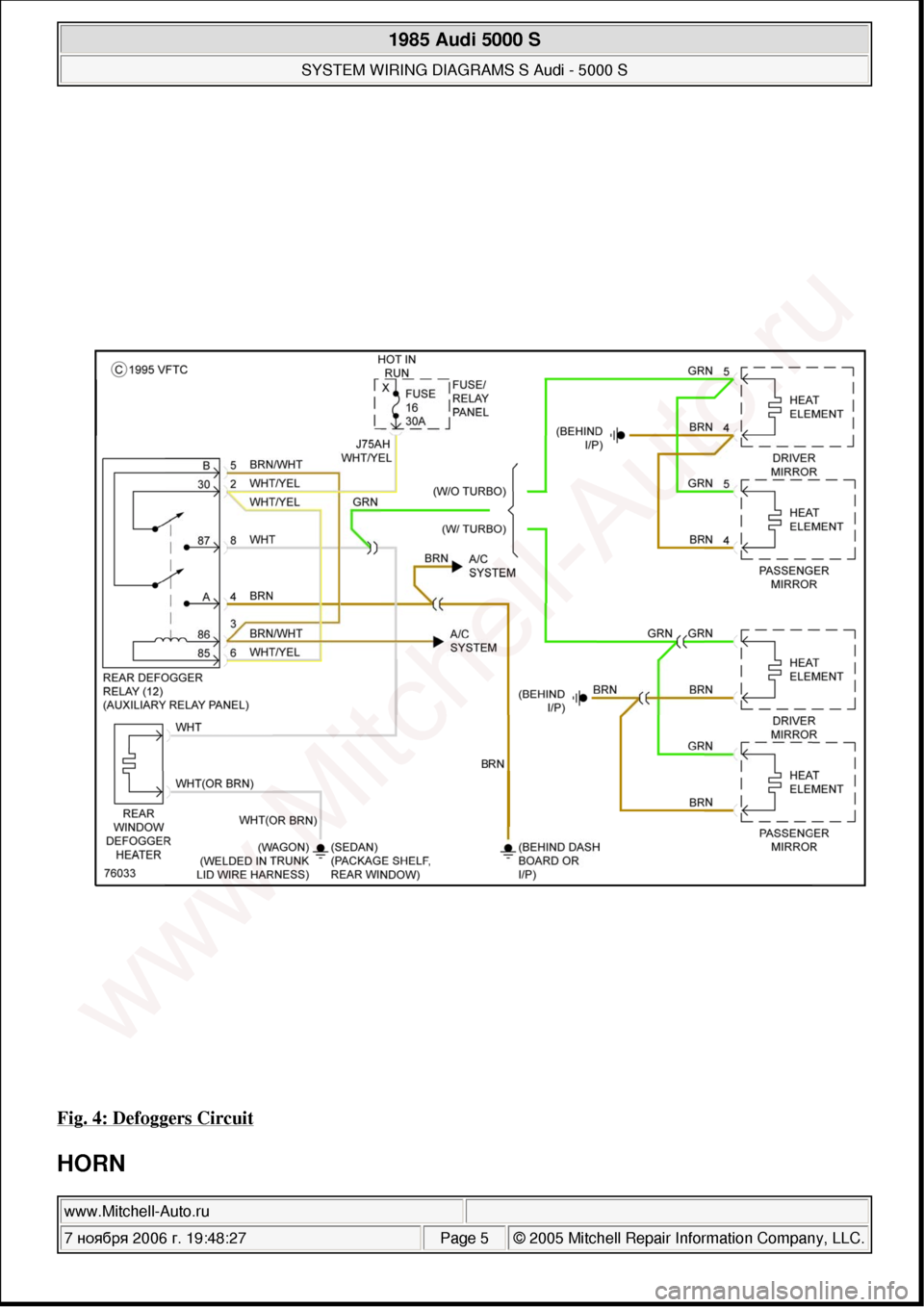

Fig. 4: Defoggers Circuit
HORN

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 5 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

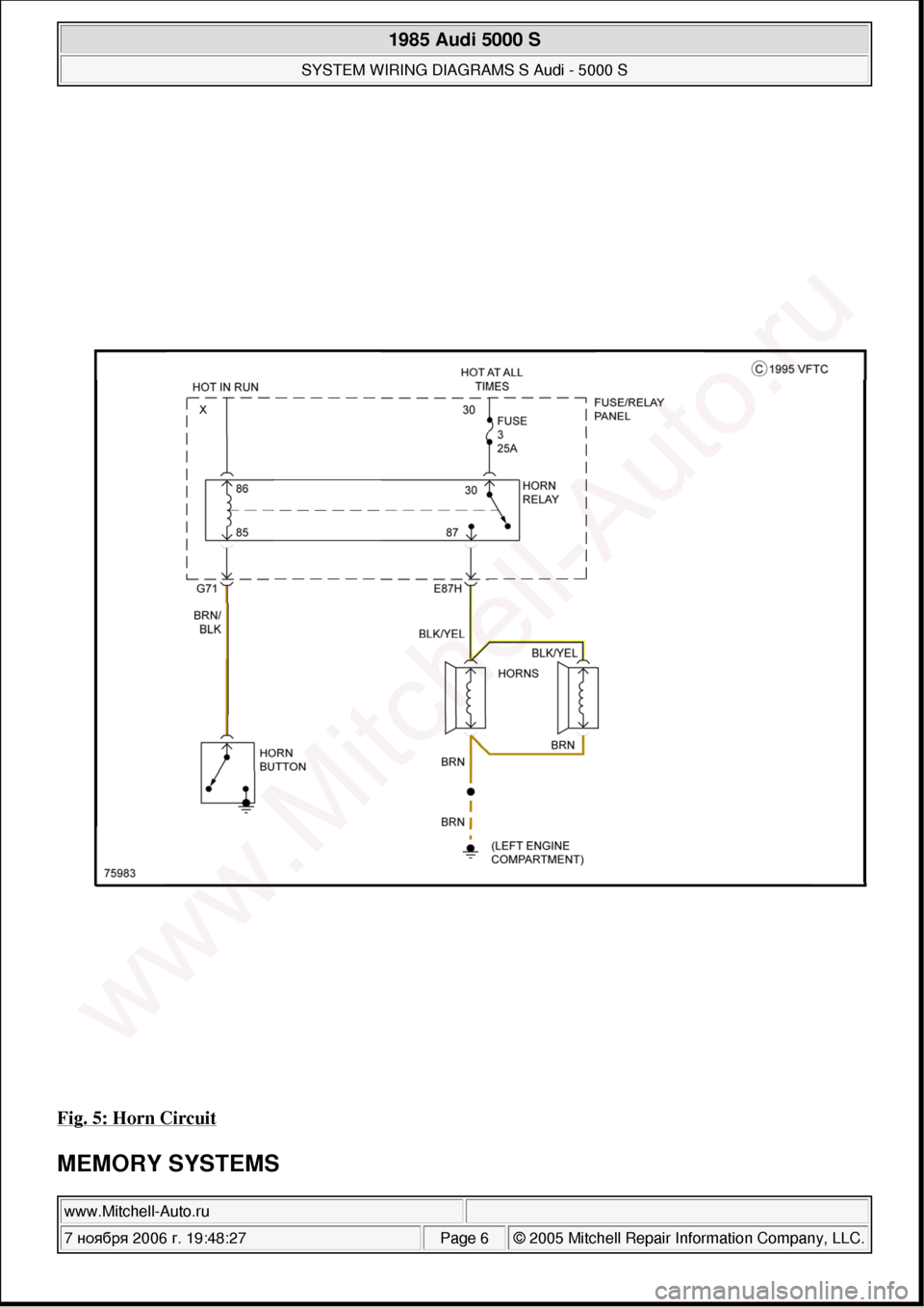

Fig. 5: Horn Circuit
MEMORY SYSTEMS

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 6 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

Fig. 6: Memory Seat Circuit
POWER ANTENNA

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 7 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru

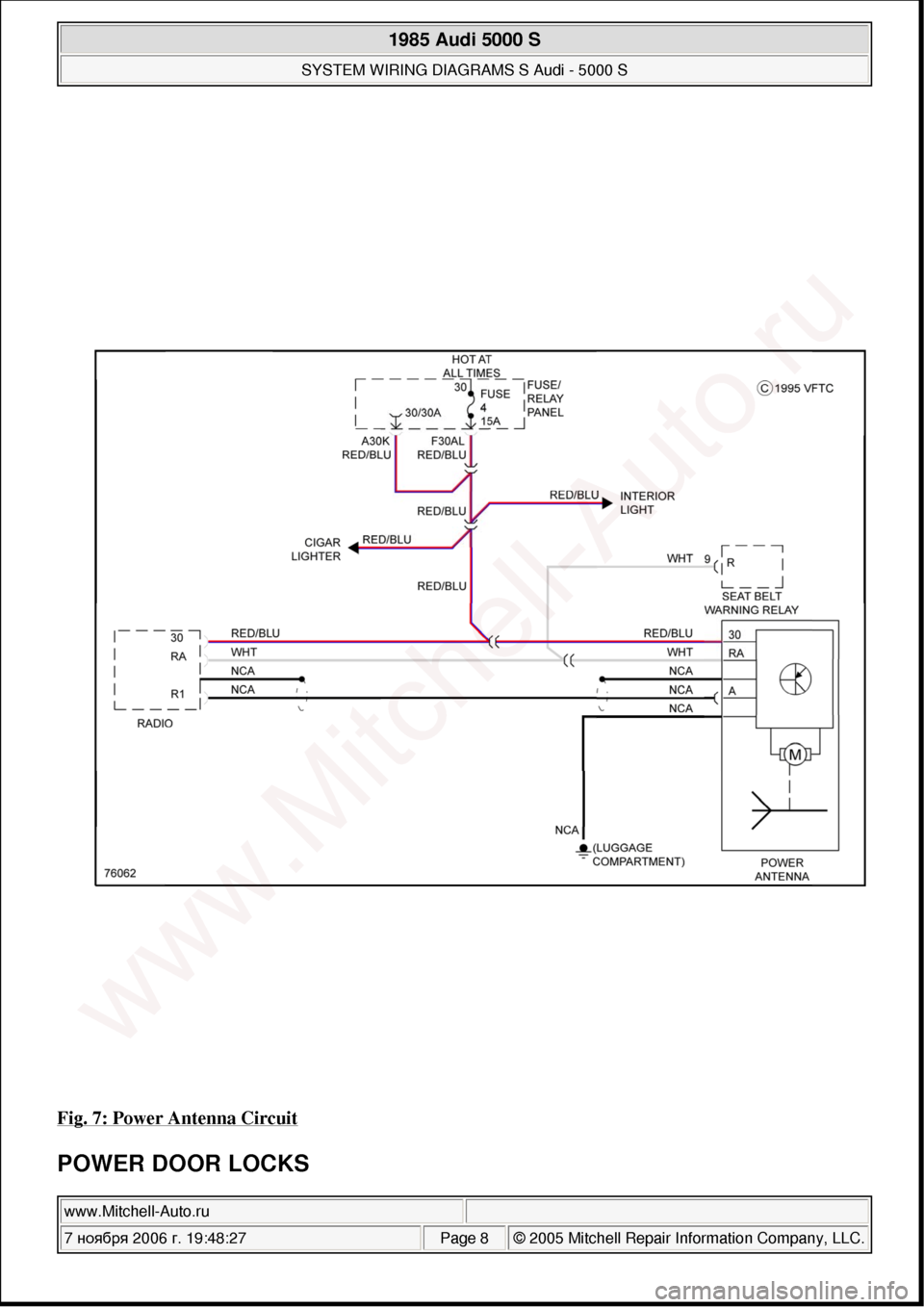

Fig. 7: Power Antenna Circuit
POWER DOOR LOCKS

1985 Audi 5000 S
SYSTEM WIRING DIAGRAMS S Audi - 5000 S
www.Mitchell-Auto.ru
7 ноября 2006 г. 19:48:27Page 8 © 2005 Mitchell Repair Information Company, LLC.
www.Mitchell-Auto.ru
