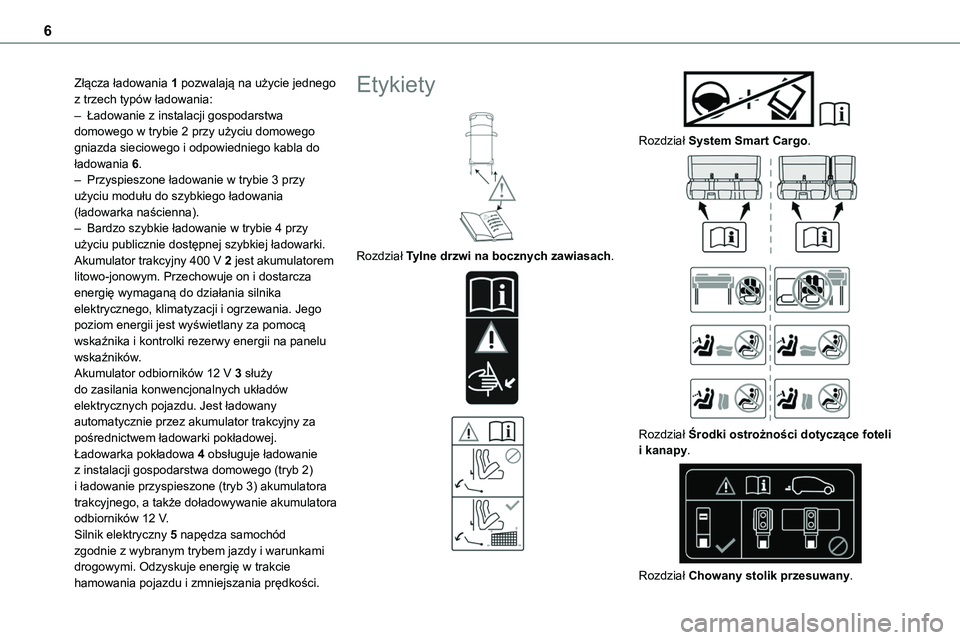

6
Złącza ładowania 1 pozwalają na użycie jednego z trzech typów ładowania:– Ładowanie z instalacji gospodarstwa domowego w trybie 2 przy użyciu domowego gniazda sieciowego i odpowiedniego kabla do ładowania 6.– Przyspieszone ładowanie w trybie 3 przy użyciu modułu do szybkiego ładowania (ładowarka naścienna).
– Bardzo szybkie ładowanie w trybie 4 przy użyciu publicznie dostępnej szybkiej ładowarki.Akumulator trakcyjny 400 V 2 jest akumulatorem litowo-jonowym. Przechowuje on i dostarcza energię wymaganą do działania silnika elektrycznego, klimatyzacji i ogrzewania. Jego poziom energii jest wyświetlany za pomocą wskaźnika i kontrolki rezerwy energii na panelu wskaźników.Akumulator odbiorników 12 V 3 służy do zasilania konwencjonalnych układów elektrycznych pojazdu. Jest ładowany automatycznie przez akumulator trakcyjny za pośrednictwem ładowarki pokładowej.Ładowarka pokładowa 4 obsługuje ładowanie z instalacji gospodarstwa domowego (tryb 2) i ładowanie przyspieszone (tryb 3) akumulatora trakcyjnego, a także doładowywanie akumulatora odbiorników 12 V.Silnik elektryczny 5 napędza samochód zgodnie z wybranym trybem jazdy i warunkami drogowymi. Odzyskuje energię w trakcie hamowania pojazdu i zmniejszania prędkości.
Etykiety

Rozdział Tylne drzwi na bocznych zawiasach.



Rozdział System Smart Cargo.


Rozdział Środki ostrożności dotyczące foteli i kanapy.

Rozdział Chowany stolik przesuwany.

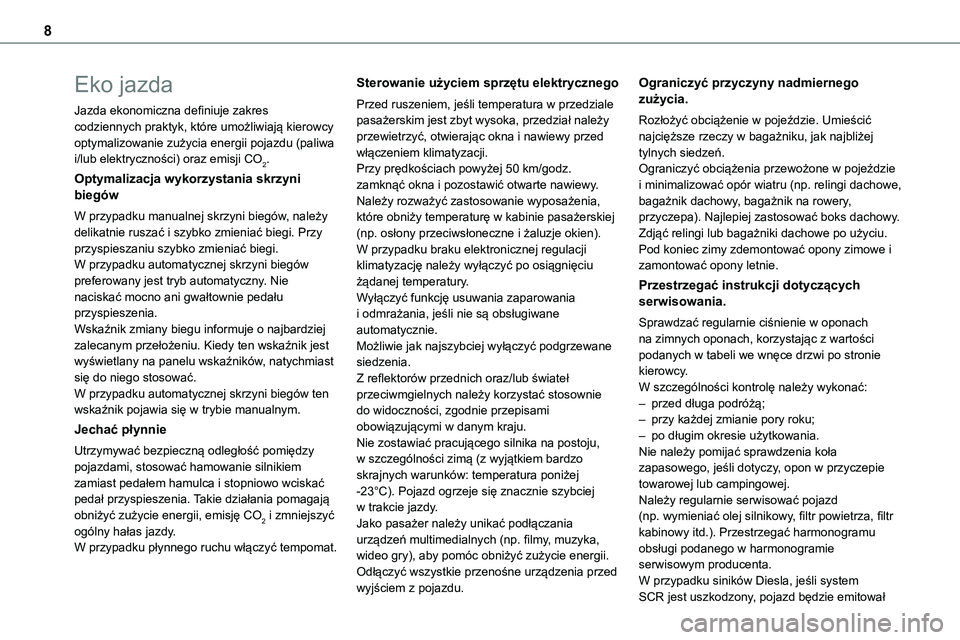

8
Eko jazda
Jazda ekonomiczna definiuje zakres codziennych praktyk, które umożliwiają kierowcy optymalizowanie zużycia energii pojazdu (paliwa i/lub elektryczności) oraz emisji CO2.
Optymalizacja wykorzystania skrzyni biegów
W przypadku manualnej skrzyni biegów, należy
delikatnie ruszać i szybko zmieniać biegi. Przy przyspieszaniu szybko zmieniać biegi.W przypadku automatycznej skrzyni biegów preferowany jest tryb automatyczny. Nie naciskać mocno ani gwałtownie pedału przyspieszenia.Wskaźnik zmiany biegu informuje o najbardziej zalecanym przełożeniu. Kiedy ten wskaźnik jest wyświetlany na panelu wskaźników, natychmiast się do niego stosować.W przypadku automatycznej skrzyni biegów ten wskaźnik pojawia się w trybie manualnym.
Jechać płynnie
Utrzymywać bezpieczną odległość pomiędzy pojazdami, stosować hamowanie silnikiem zamiast pedałem hamulca i stopniowo wciskać pedał przyspieszenia. Takie działania pomagają obniżyć zużycie energii, emisję CO2 i zmniejszyć ogólny hałas jazdy.W przypadku płynnego ruchu włączyć tempomat.
Sterowanie użyciem sprzętu elektrycznego
Przed ruszeniem, jeśli temperatura w przedziale pasażerskim jest zbyt wysoka, przedział należy przewietrzyć, otwierając okna i nawiewy przed włączeniem klimatyzacji.Przy prędkościach powyżej 50 km/godz. zamknąć okna i pozostawić otwarte nawiewy.Należy rozważyć zastosowanie wyposażenia, które obniży temperaturę w kabinie pasażerskiej
(np. osłony przeciwsłoneczne i żaluzje okien).W przypadku braku elektronicznej regulacji klimatyzację należy wyłączyć po osiągnięciu żądanej temperatury.Wyłączyć funkcję usuwania zaparowania i odmrażania, jeśli nie są obsługiwane automatycznie.Możliwie jak najszybciej wyłączyć podgrzewane siedzenia.Z reflektorów przednich oraz/lub świateł przeciwmgielnych należy korzystać stosownie do widoczności, zgodnie przepisami obowiązującymi w danym kraju.Nie zostawiać pracującego silnika na postoju, w szczególności zimą (z wyjątkiem bardzo skrajnych warunków: temperatura poniżej -23°C). Pojazd ogrzeje się znacznie szybciej w trakcie jazdy.Jako pasażer należy unikać podłączania urządzeń multimedialnych (np. filmy, muzyka, wideo gry), aby pomóc obniżyć zużycie energii.Odłączyć wszystkie przenośne urządzenia przed wyjściem z pojazdu.
Ograniczyć przyczyny nadmiernego zużycia.
Rozłożyć obciążenie w pojeździe. Umieścić najcięższe rzeczy w bagażniku, jak najbliżej tylnych siedzeń.Ograniczyć obciążenia przewożone w pojeździe i minimalizować opór wiatru (np. relingi dachowe, bagażnik dachowy, bagażnik na rowery, przyczepa). Najlepiej zastosować boks dachowy.
Zdjąć relingi lub bagażniki dachowe po użyciu.Pod koniec zimy zdemontować opony zimowe i zamontować opony letnie.
Przestrzegać instrukcji dotyczących serwisowania.
Sprawdzać regularnie ciśnienie w oponach na zimnych oponach, korzystając z wartości podanych w tabeli we wnęce drzwi po stronie kierowcy.W szczególności kontrolę należy wykonać:– przed długa podróżą;– przy każdej zmianie pory roku;– po długim okresie użytkowania.Nie należy pomijać sprawdzenia koła zapasowego, jeśli dotyczy, opon w przyczepie towarowej lub campingowej.Należy regularnie serwisować pojazd (np. wymieniać olej silnikowy, filtr powietrza, filtr kabinowy itd.). Przestrzegać harmonogramu obsługi podanego w harmonogramie serwisowym producenta.W przypadku siników Diesla, jeśli system SCR jest uszkodzony, pojazd będzie emitował

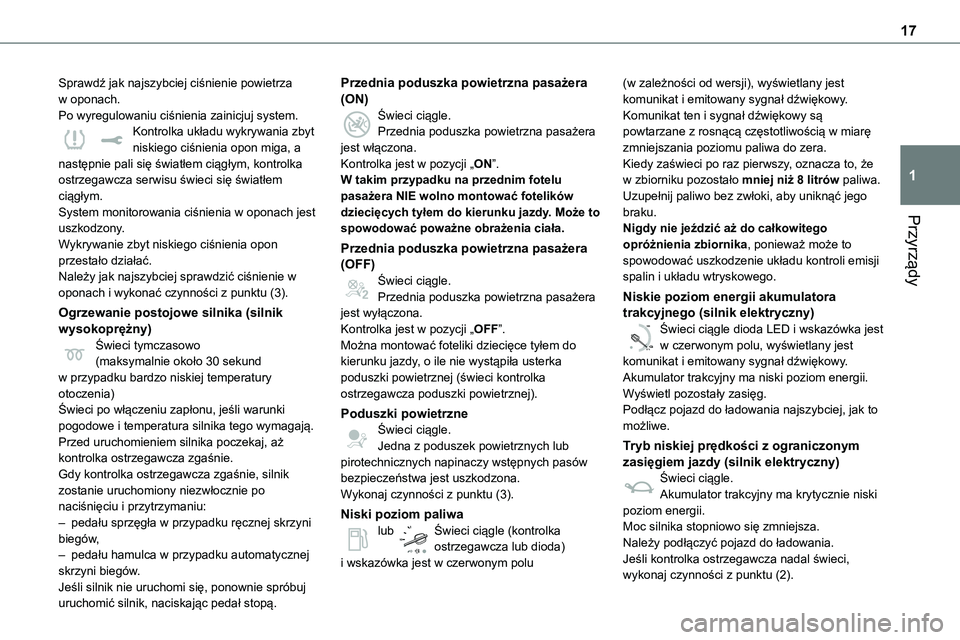

17
Przyrządy
1
Sprawdź jak najszybciej ciśnienie powietrza w oponach.Po wyregulowaniu ciśnienia zainicjuj system.Kontrolka układu wykrywania zbyt niskiego ciśnienia opon miga, a następnie pali się światłem ciągłym, kontrolka ostrzegawcza serwisu świeci się światłem ciągłym.System monitorowania ciśnienia w oponach jest
uszkodzony.Wykrywanie zbyt niskiego ciśnienia opon przestało działać.Należy jak najszybciej sprawdzić ciśnienie w oponach i wykonać czynności z punktu (3).
Ogrzewanie postojowe silnika (silnik wysokoprężny)Świeci tymczasowo(maksymalnie około 30 sekund w przypadku bardzo niskiej temperatury otoczenia)Świeci po włączeniu zapłonu, jeśli warunki pogodowe i temperatura silnika tego wymagają.Przed uruchomieniem silnika poczekaj, aż kontrolka ostrzegawcza zgaśnie.Gdy kontrolka ostrzegawcza zgaśnie, silnik zostanie uruchomiony niezwłocznie po naciśnięciu i przytrzymaniu:– pedału sprzęgła w przypadku ręcznej skrzyni biegów,– pedału hamulca w przypadku automatycznej skrzyni biegów.Jeśli silnik nie uruchomi się, ponownie spróbuj uruchomić silnik, naciskając pedał stopą.
Przednia poduszka powietrzna pasażera (ON)Świeci ciągle.Przednia poduszka powietrzna pasażera jest włączona.Kontrolka jest w pozycji „ON”.W takim przypadku na przednim fotelu pasażera NIE wolno montować fotelików dziecięcych tyłem do kierunku jazdy. Może to
spowodować poważne obrażenia ciała.
Przednia poduszka powietrzna pasażera (OFF)Świeci ciągle.Przednia poduszka powietrzna pasażera jest wyłączona.Kontrolka jest w pozycji „OFF”.Można montować foteliki dziecięce tyłem do kierunku jazdy, o ile nie wystąpiła usterka poduszki powietrznej (świeci kontrolka ostrzegawcza poduszki powietrznej).
Poduszki powietrzneŚwieci ciągle.Jedna z poduszek powietrznych lub pirotechnicznych napinaczy wstępnych pasów bezpieczeństwa jest uszkodzona.Wykonaj czynności z punktu (3).
Niski poziom paliwalub Świeci ciągle (kontrolka ostrzegawcza lub dioda) i wskazówka jest w czerwonym polu
(w zależności od wersji), wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Komunikat ten i sygnał dźwiękowy są powtarzane z rosnącą częstotliwością w miarę zmniejszania poziomu paliwa do zera.Kiedy zaświeci po raz pierwszy, oznacza to, że w zbiorniku pozostało mniej niż 8 litrów paliwa.Uzupełnij paliwo bez zwłoki, aby uniknąć jego braku.
Nigdy nie jeździć aż do całkowitego opróżnienia zbiornika, ponieważ może to spowodować uszkodzenie układu kontroli emisji spalin i układu wtryskowego.
Niskie poziom energii akumulatora trakcyjnego (silnik elektryczny)
0 %
100
Świeci ciągle dioda LED i wskazówka jest w czerwonym polu, wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Akumulator trakcyjny ma niski poziom energii.Wyświetl pozostały zasięg.Podłącz pojazd do ładowania najszybciej, jak to możliwe.
Tryb niskiej prędkości z ograniczonym zasięgiem jazdy (silnik elektryczny)Świeci ciągle.Akumulator trakcyjny ma krytycznie niski poziom energii.Moc silnika stopniowo się zmniejsza.Należy podłączyć pojazd do ładowania.Jeśli kontrolka ostrzegawcza nadal świeci, wykonaj czynności z punktu (2).

34
zdalnego sterowania. W takim przypadku konieczne będzie wykonanie resetu.Pilot nie działa , gdy kluczyk znajduje się w stacyjce, nawet przy wyłączonym zapłonie.
WARNI NG
Zabezpieczenie przeciwkradzieżoweNie modyfikować elektronicznego immobilizera pojazdu ze względu na możliwość nieprawidłowego działania.W przypadku pojazdów ze stacyjką na kluczyk należy pamiętać, aby wyjąć kluczyk i obrócić koło kierownicy w celu zamknięcia blokady kierownicy.
WARNI NG
Blokowanie zamków pojazduJazda z zamkniętymi zamkami drzwi mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Jako środek bezpieczeństwa należy wyjmować kluczyk ze stacyjki lub zabierać ze sobą klucz elektroniczny przy opuszczaniu pojazdu nawet na chwilę,
NOTIC E
Zakup używanego pojazduZleć zapis w pamięci kodów klucza autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi, aby zapewnić, że posiadane kluczyki są jedynymi, którymi można uruchomić pojazd.
WARNI NG
Aby oszczędzić naładowanie baterii w kluczyku elektronicznym i akumulatora pojazdu po 21 dniach bezczynności, funkcja bezkluczykowego dostępu i rozruchu przechodzi w tryb hibernacji. W celu przywrócenia tej funkcji, należy nacisnąć jeden z przycisków pilota lub uruchomić silnik z kluczykiem elektronicznym w czytniku.Więcej informacji na temat uruchamiania systemu Smart Entry & Start można znaleźć w odpowiednim rozdziale.
NOTIC E
Zakłócenia elektryczneKluczyk elektroniczny może nie działać, jeśli znajduje się w pobliżu określonych urządzeń elektronicznych, takich jak telefony (włączone lub w stanie czuwania), komputerów przenośnych, silnych pól magnetycznych itd. Jeśli tak się stanie, wyjmij kluczyk
elektroniczny z urządzenia elektronicznego.
WARNI NG
Nagromadzenie (wody, pyłu, lepkiego brudu, soli itp.) na wewnętrznej powierzchni klamki drzwi może mieć wpływ na wykrywanie.Jeżeli oczyszczenie wewnętrznej powierzchni klamki drzwi za pomocą szmatki nie rozwiąże problemów z wykrywaniem, należy skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Gwałtowne chlapnięcie wody (strumień wody, strumień wody pod wysokim ciśnieniem itd.) może być zidentyfikowany przez system jako żądanie otwarcia pojazdu.

38
WARNI NG
Należy dopilnować, aby nikt i nic nie przeszkadzało w prawidłowym zamknięciu szyb.Podczas sterowania szybami należy zwracać szczególną uwagę na dzieci.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm, zamknięcie zamka centralnego jest sygnalizowane stałym świeceniem kierunkowskazów przez około dwie sekundy. W zależności od wersji rozkładają się lusterka na drzwiach.
WARNI NG
Jazda z zamkniętymi zamkami drzwi mogłaby bardziej utrudniać wejście służb ratunkowych podczas sytuacji awaryjnej.Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu bez zabrania ze sobą pilota.
Włączanie blokady
przeciwwłamaniowej
WARNI NG
Włączenie blokady przeciwwłamaniowej powoduje wyłączenie zewnętrznych i wewnętrznych elementów sterujących drzwiami, a także przycisku zamykania zamka centralnego na desce rozdzielczej.Klakson nadal działa.W przypadku uruchamiania blokady przeciwwłamaniowej nie można pozostawiać nikogo w pojeździe.
Za pomocą klucza
► Aby włączyć blokadę przeciwwłamaniową pojazdu, obróć kluczyk w zamku lewych drzwi przednich w kierunku tyłu pojazdu.► Następnie w ciągu pięciu sekund, ponownie obróć kluczyk w kierunku tyłu pojazdu.
Za pomocą pilota
► Nacisnąć ten przycisk, aby włączyć zabezpieczenie antywłamaniowe pojazdu.► Następnie nacisnąć ten przycisk ponownie w ciągu pięciu sekund po zablokowaniu.
NOTIC E
Jednocześnie w zależności od wersji,
składają się lusterka na drzwiach.
NOTIC E
Jeśli pojazd nie jest wyposażony w alarm, włączenie blokady przeciwwłamaniowej jest sygnalizowane stałym podświetleniem kierunkowskazów przez około dwie sekundy.
Z Smart Entry & Start przy sobie
Aby zamknąć zamek centralny pojazdu, pilot musi być w strefie rozpoznawania A.

► Aby w pełni zamknąć zamek centralny, naciśnij oznaczenia na klamce jednych z drzwi (drzwi przednie, ręcznie przesuwane drzwi boczne lub lewe drzwi na bocznych zawiasach).► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij ponownie oznaczenia w ciągu pięciu sekund.
Wersja z elektrycznymi bocznymi drzwiami przesuwnymi
► Aby w pełni zamknąć zamek centralny pojazdu, z urządzeniem Smart Entry & Start przy sobie naciśnij oznaczenia na jednej z klamek drzwi przednich.► Aby włączyć blokadę przeciwwłamaniową pojazdu, naciśnij ponownie oznaczenia w ciągu pięciu sekund.

90
WARNI NG
Przed przesunięciem stolika lub przestawieniem foteli do przodu lub do tyłu należy upewnić się, że oparcia foteli są pionowo, a stolik złożony.


WARNI NG
Podczas składania blatów stolika nigdy nie wkładać dłoni w obszar przesuwania. Istnieje ryzyko przytrzaśnięcia palców. Należy użyć rączki.
Ogrzewanie i wentylacja
Wskazówka
NOTIC E
Korzystanie z układu wentylacji i klimatyzacji► Aby zapewnić równomierny rozdział powietrza, należy utrzymywać zewnętrzną kratkę poboru powietrza u podstawy szyby przedniej, dysze i otwory nawiewów, wyloty powietrza oraz wylot powietrza w bagażniku wolną od blokad.► Nie zakrywać czujnika nasłonecznienia zlokalizowanego na desce rozdzielczej, czujnik ten służy do automatycznego regulowania układu klimatyzacji automatycznej.► Uruchomić klimatyzację na 5 do 10 minut jeden raz lub dwa razy w miesiącu, aby utrzymać idealną sprawność działania.► Jeśli układ nie wytwarza zimnego powietrza, należy go wyłączyć i skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.W przypadku holowania przyczepy o
maksymalnym ładunku na stromej pochyłości w wysokich temperaturach wyłączenie klimatyzacji zwiększa dostępną moc silnika, zwiększając zdolność do holowania.
WARNI NG
Należy unikać zbyt długiej jazdy z wyłączoną wentylacją lub dłuższym okresem jej pracy w trybie wewnętrznej recyrkulacji powietrza. Zagrożenie zaparowaniem szyb i osłabieniem jakości powietrza!
Jeśli po postoju pojazdu na słońcu temperatura wnętrza jest bardzo wysoka, należy przewietrzyć przedział pasażerski przez kilka chwil.Ustawić sterowanie powietrzem na ustawienie wystarczająco wysokie, aby szybko wymienić powietrze w przedziale pasażerskim.
NOTIC E
Wykraplanie, które ma miejsce w układzie klimatyzacji powoduje wyrzut wody pod samochodem. Jest to całkowicie normalne.
NOTIC E
Serwisowanie układu wentylacji i klimatyzacji► Należy upewnić się, że filtr kabinowy przedziału pasażerskiego jest w dobrym stanie i regularnie zlecać wymianę filtra.

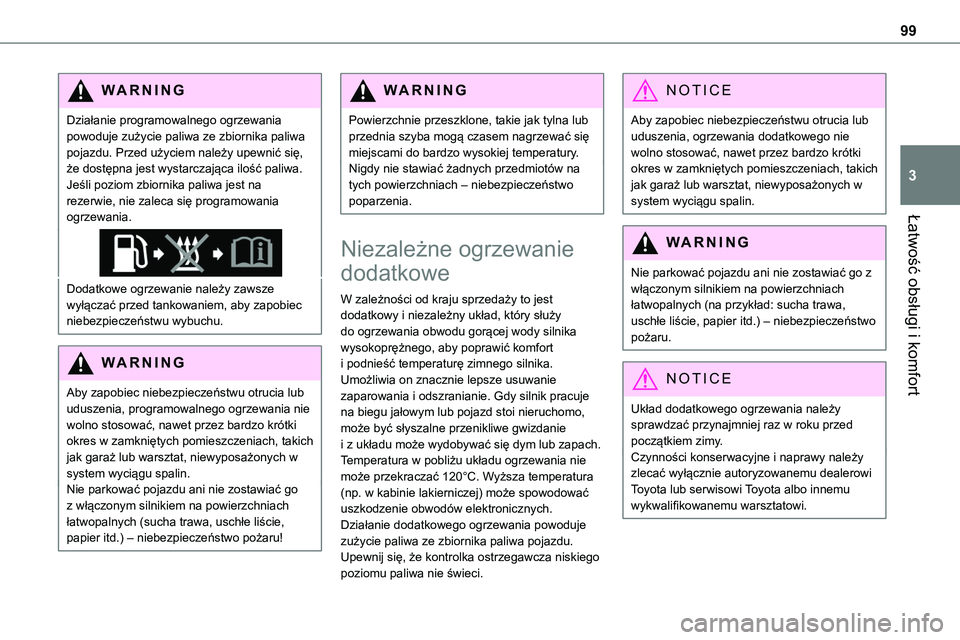

99
Łatwość obsługi i komfort
3
WARNI NG
Działanie programowalnego ogrzewania powoduje zużycie paliwa ze zbiornika paliwa pojazdu. Przed użyciem należy upewnić się, że dostępna jest wystarczająca ilość paliwa. Jeśli poziom zbiornika paliwa jest na rezerwie, nie zaleca się programowania ogrzewania.
Dodatkowe ogrzewanie należy zawsze wyłączać przed tankowaniem, aby zapobiec niebezpieczeństwu wybuchu.
WARNI NG
Aby zapobiec niebezpieczeństwu otrucia lub uduszenia, programowalnego ogrzewania nie wolno stosować, nawet przez bardzo krótki okres w zamkniętych pomieszczeniach, takich jak garaż lub warsztat, niewyposażonych w system wyciągu spalin.Nie parkować pojazdu ani nie zostawiać go z włączonym silnikiem na powierzchniach łatwopalnych (sucha trawa, uschłe liście, papier itd.) – niebezpieczeństwo pożaru!
WARNI NG
Powierzchnie przeszklone, takie jak tylna lub przednia szyba mogą czasem nagrzewać się miejscami do bardzo wysokiej temperatury.Nigdy nie stawiać żadnych przedmiotów na tych powierzchniach – niebezpieczeństwo poparzenia.
Niezależne ogrzewanie
dodatkowe
W zależności od kraju sprzedaży to jest dodatkowy i niezależny układ, który służy do ogrzewania obwodu gorącej wody silnika wysokoprężnego, aby poprawić komfort i podnieść temperaturę zimnego silnika. Umożliwia on znacznie lepsze usuwanie zaparowania i odszranianie. Gdy silnik pracuje na biegu jałowym lub pojazd stoi nieruchomo, może być słyszalne przenikliwe gwizdanie i z układu może wydobywać się dym lub zapach.Temperatura w pobliżu układu ogrzewania nie może przekraczać 120°C. Wyższa temperatura (np. w kabinie lakierniczej) może spowodować uszkodzenie obwodów elektronicznych.Działanie dodatkowego ogrzewania powoduje zużycie paliwa ze zbiornika paliwa pojazdu. Upewnij się, że kontrolka ostrzegawcza niskiego poziomu paliwa nie świeci.
NOTIC E
Aby zapobiec niebezpieczeństwu otrucia lub uduszenia, ogrzewania dodatkowego nie wolno stosować, nawet przez bardzo krótki okres w zamkniętych pomieszczeniach, takich jak garaż lub warsztat, niewyposażonych w system wyciągu spalin.
WARNI NG
Nie parkować pojazdu ani nie zostawiać go z włączonym silnikiem na powierzchniach łatwopalnych (na przykład: sucha trawa, uschłe liście, papier itd.) – niebezpieczeństwo pożaru.
NOTIC E
Układ dodatkowego ogrzewania należy sprawdzać przynajmniej raz w roku przed początkiem zimy.Czynności konserwacyjne i naprawy należy zlecać wyłącznie autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.

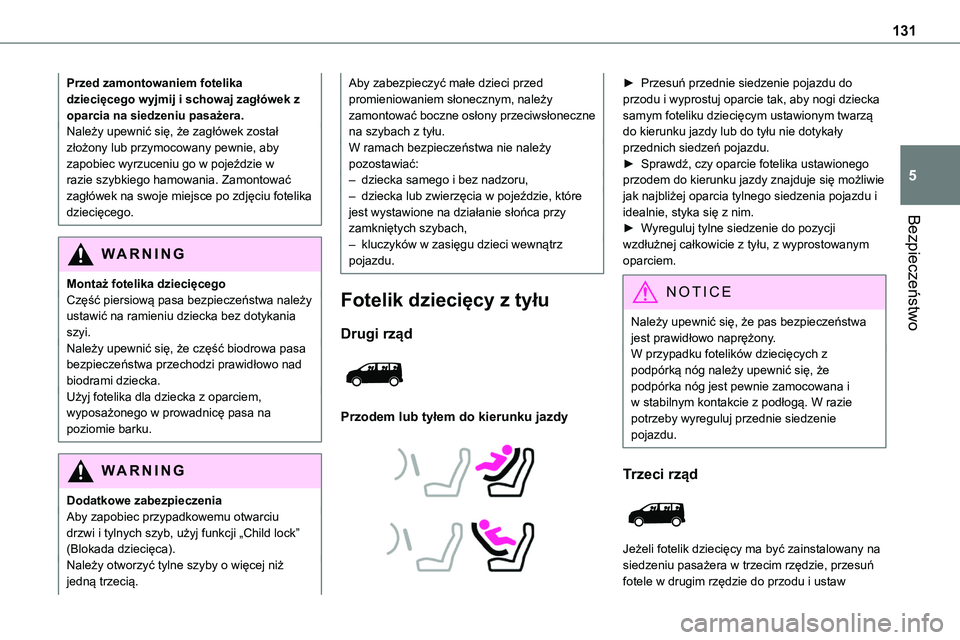

131
Bezpieczeństwo
5
Przed zamontowaniem fotelika dziecięcego wyjmij i schowaj zagłówek z oparcia na siedzeniu pasażera.Należy upewnić się, że zagłówek został złożony lub przymocowany pewnie, aby zapobiec wyrzuceniu go w pojeździe w razie szybkiego hamowania. Zamontować zagłówek na swoje miejsce po zdjęciu fotelika dziecięcego.
WARNI NG
Montaż fotelika dziecięcegoCzęść piersiową pasa bezpieczeństwa należy ustawić na ramieniu dziecka bez dotykania szyi.Należy upewnić się, że część biodrowa pasa bezpieczeństwa przechodzi prawidłowo nad biodrami dziecka.Użyj fotelika dla dziecka z oparciem, wyposażonego w prowadnicę pasa na poziomie barku.
WARNI NG
Dodatkowe zabezpieczeniaAby zapobiec przypadkowemu otwarciu drzwi i tylnych szyb, użyj funkcji „Child lock” (Blokada dziecięca).Należy otworzyć tylne szyby o więcej niż jedną trzecią.
Aby zabezpieczyć małe dzieci przed promieniowaniem słonecznym, należy zamontować boczne osłony przeciwsłoneczne na szybach z tyłu.W ramach bezpieczeństwa nie należy pozostawiać:– dziecka samego i bez nadzoru,– dziecka lub zwierzęcia w pojeździe, które jest wystawione na działanie słońca przy
zamkniętych szybach,– kluczyków w zasięgu dzieci wewnątrz pojazdu.
Fotelik dziecięcy z tyłu
Drugi rząd

Przodem lub tyłem do kierunku jazdy



► Przesuń przednie siedzenie pojazdu do przodu i wyprostuj oparcie tak, aby nogi dziecka samym foteliku dziecięcym ustawionym twarzą do kierunku jazdy lub do tyłu nie dotykały przednich siedzeń pojazdu.► Sprawdź, czy oparcie fotelika ustawionego przodem do kierunku jazdy znajduje się możliwie jak najbliżej oparcia tylnego siedzenia pojazdu i idealnie, styka się z nim.
► Wyreguluj tylne siedzenie do pozycji wzdłużnej całkowicie z tyłu, z wyprostowanym oparciem.
NOTIC E
Należy upewnić się, że pas bezpieczeństwa jest prawidłowo naprężony.W przypadku fotelików dziecięcych z podpórką nóg należy upewnić się, że podpórka nóg jest pewnie zamocowana i w stabilnym kontakcie z podłogą. W razie potrzeby wyreguluj przednie siedzenie pojazdu.
Trzeci rząd

Jeżeli fotelik dziecięcy ma być zainstalowany na siedzeniu pasażera w trzecim rzędzie, przesuń fotele w drugim rzędzie do przodu i ustaw
