2023 TOYOTA PROACE VERSO servis

88
NOTIC E
Servis systému větrání a klimatizace► Ujistěte se, že je filtr prostoru pro cestující v dobrém stavu, a vložky filtru pravidelně vyměňujte.Doporučujeme používat kompozitní filtr prostoru pro cestující. Jeho speciální aktivní aditivum pomáhá chránit před škodlivými
plyny a nepříjemným zápachem.► Aby bylo možné zajistit správnou činnost systému klimatizace, nechte jej zkontrolovat v souladu s doporučeními v plánu servisu od výrobce.


Obsahuje fluorované skleníkové plyny R134A.V závislosti na verzi a zemi prodeje může systém klimatizace obsahovat fluorované skleníkové plyny R134A.Kapacita plynu 0,5 kg (+/- 0,025 kg), index GWP 1430 (ekvivalent CO2: 0,715 t)
NOTIC E
Stop & StartSystémy topení a klimatizace fungují pouze tehdy, když běží motor.Dočasně deaktivujte systém Stop & Start, chcete-li v prostoru pro cestující udržet příjemnou teplotu.Další informace o systému Stop & Start
najdete v příslušné části.
NOTIC E
Jízdní režim ECOVýběr tohoto režimu snižuje spotřebu elektrické energie, ale omezuje výkon systémů topení a klimatizace, i když je nedeaktivuje.
Topení

Manuální klimatizace
Systém klimatizace funguje pouze tehdy, když běží motor.

1.Teplota
2.Proud vzduchu
3.Distribuce vzduchu
4.Recirkulace vzduchu v interiéru
5.Zapnutí/vypnutí klimatizace
Proud vzduchu
► Otočením ovládacího kolečka 2 nastavte
příjemný proud vzduchu.

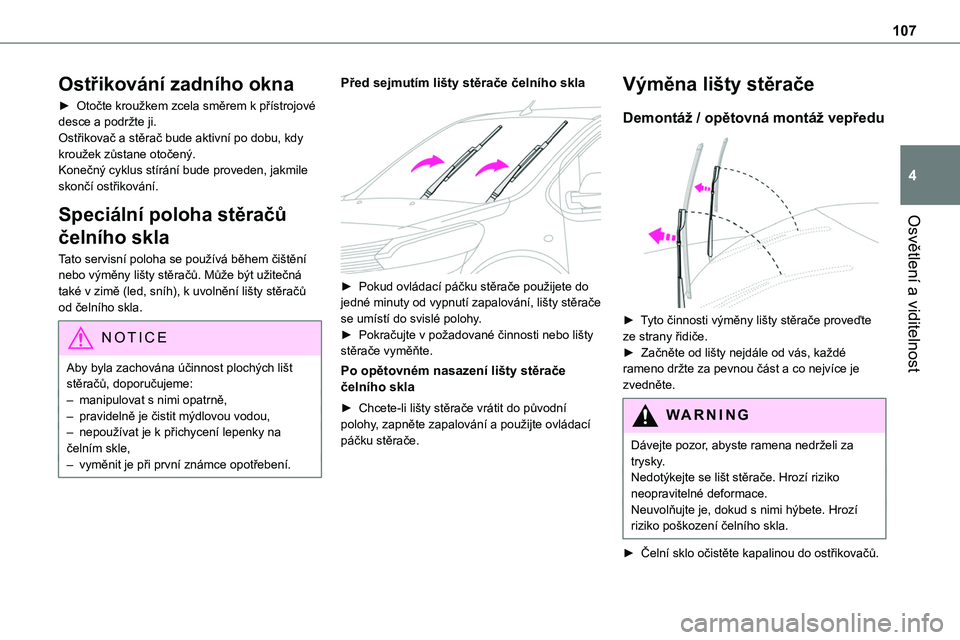

107
Osvětlení a viditelnost
4
Ostřikování zadního okna
► Otočte kroužkem zcela směrem k přístrojové desce a podržte ji.Ostřikovač a stěrač bude aktivní po dobu, kdy kroužek zůstane otočený.Konečný cyklus stírání bude proveden, jakmile skončí ostřikování.
Speciální poloha stěračů
čelního skla
Tato servisní poloha se používá během čištění nebo výměny lišty stěračů. Může být užitečná také v zimě (led, sníh), k uvolnění lišty stěračů od čelního skla.
NOTIC E
Aby byla zachována účinnost plochých lišt stěračů, doporučujeme:– manipulovat s nimi opatrně,– pravidelně je čistit mýdlovou vodou,– nepoužívat je k přichycení lepenky na čelním skle,– vyměnit je při první známce opotřebení.
Před sejmutím lišty stěrače čelního skla

► Pokud ovládací páčku stěrače použijete do jedné minuty od vypnutí zapalování, lišty stěrače se umístí do svislé polohy.► Pokračujte v požadované činnosti nebo lišty stěrače vyměňte.
Po opětovném nasazení lišty stěrače čelního skla
► Chcete-li lišty stěrače vrátit do původní polohy, zapněte zapalování a použijte ovládací páčku stěrače.
Výměna lišty stěrače
Demontáž / opětovná montáž vepředu

► Tyto činnosti výměny lišty stěrače proveďte ze strany řidiče.► Začněte od lišty nejdále od vás, každé rameno držte za pevnou část a co nejvíce je zvedněte.
WARNI NG
Dávejte pozor, abyste ramena nedrželi za trysky.Nedotýkejte se lišt stěrače. Hrozí riziko neopravitelné deformace.Neuvolňujte je, dokud s nimi hýbete. Hrozí riziko poškození čelního skla.
► Čelní sklo očistěte kapalinou do ostřikovačů.

109
Bezpečnost
5
Obecná bezpečnostní
doporučení
WARNI NG
Neodstraňujte štítky umístěné na různých místech ve vozidle. Obsahují bezpečnostní varování a také identifikační údaje vozidla.
WARNI NG
Veškeré práce na vašem vozidle by měl provádět kvalifikovaný servis, který má požadované technické znalosti, zkušenosti a vybavení, jaké může poskytnout jakýkoli autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.
WARNI NG
V závislosti na nařízeních dané země mohou být povinné určité bezpečnostní pomůcky: reflexní vesty, výstražné trojúhelníky, detektory alkoholu, náhradní žárovky, náhradní pojistky, hasicí přístroje, autolékárničky, zástěrky na zadní kola vozidla atd.
WARNI NG
Montáž elektrického příslušenství:– Upevnění elektrických zařízení nebo příslušenství, které neschválila společnost TOYOTA, může způsobit nadměrnou spotřebu proudu a závady a poruchy elektrického systému vašeho vozidla. Informace o řadě schváleného příslušenství
získáte od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo od jakéhokoli spolehlivého opravce.– V rámci zajištění bezpečnosti je přístup k diagnostické zásuvce používané pro elektronické systémy vozidla omezen pouze na autorizované prodejce Toyota nebo autorizované opravce Toyota nebo na jakékoli spolehlivé opravce, kteří jsou vybaveni požadovanými speciálními nástroji (riziko poruch elektronických systémů vozidla, které mohou způsobit selhání nebo vážné nehody). Výrobce nenese odpovědnost, pokud nebude tato rada dodržena.– Jakékoli úpravy nebo přizpůsobení, které společnost TOYOTA nezamýšlela nebo nepovolila nebo které byly provedeny bez dodržení technických požadavků definovaných výrobcem, budou mít za následek odebrání obchodní záruky.
WARNI NG
Montáž doplňkových vysílačů pro rádiovou komunikaciPřed montáží vysílače pro rádiovou komunikaci s externí anténou je třeba kontaktovat autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce,
který vám poskytne specifikace vysílačů, které je možné namontovat (frekvence, maximální výkon, poloha antény, specifické požadavky na montáž), v souladu se směrnicí o elektromagnetické kompatibilitě vozidla (2004/104/ES).
NOTIC E
Prohlášení o shodě pro rádiové vybaveníRelevantní certifikáty jsou k dispozici na webové stránce https://www.toyota-tech.eu/RED.

11 0
Výstražná světla


► Stisknutí červeného tlačítka spustí blikání všech směrových ukazatelů.Mohou fungovat i při vypnutém zapalování.
Automatická činnost
výstražných světel
Při nouzovém brzdění a v závislosti na míře zpomalení se výstražná světla rozsvítí automaticky. Při příštím zrychlení automaticky zhasnou.Lze ho vypnout opětovným stisknutím tlačítka.
* V souladu s obecnými podmínky používání služby, které vám poskytne dealer, a s technologickými a technickými omezeními.
** V oblastech s pokrytím služby „Lokalizovaný nouzový hovor“. Seznam zemí, ve kterých je služba k dispozici a kde jsou telematické služby poskytovány dealery na webové stránce pro vaši zemi.
Nouzový nebo asistenční
hovor


Lokalizovaný nouzový
hovor (PE112)
► V případě nouze stiskněte toto tlačítko na minimálně 2 sekundy.Rozsvícení kontrolky a hlasová zpráva potvrdí, že byl uskutečněn hovor na složky záchranného systému*.„Lokalizovaný nouzový hovor“ okamžitě lokalizuje vaše vozidlo a spojí vás s příslušnými složkami záchranného systému**.► Okamžité opětovné stisknutí požadavek zruší.Kontrolka bliká, když jsou odesílána data vozidla, a poté zůstane svítit, jakmile bude navázáno spojení.
WARNI NG
Pokud řídicí kontrolka airbagu detekuje náraz, bude nouzový hovor uskutečněn automaticky, nezávisle na aktivací kteréhokoli airbagu.
NOTIC E
„Lokalizovaný nouzový hovor“ je bezplatná služba.
Činnost systému
– Pokud se po zapnutí zapalování kontrolka rozsvítí červeně a poté zeleně: systém funguje správně.– Pokud kontrolka svítí červeně: porucha systému– Pokud kontrolka bliká červeně: vyměňte záložní baterii. V posledních dvou případech nemusí služby nouzového a asistenčního hovoru fungovat.Co nejdříve kontaktujte dealera nebo kvalifikovaný servis.
NOTIC E
Porucha systému nebrání vozidlu v jízdě.

111
Bezpečnost
5
NOTIC E
Zpracování údajůVeškeré zpracování osobních údajů systémem „Lokalizovaný nouzový hovor“ (PE112) probíhá v souladu s principy ochrany osobních údajů ustanovenými v nařízení 2016/679 (GDPR) a směrnici 2002/58/ES Evropského parlamentu a Rady
a konkrétně se snaží chránit důležité zájmy datového subjektu v souladu se článkem 6.1, odstavcem d) nařízení 2016/679.Zpracování osobních údajů je omezeno pouze na správu systému „Lokalizovaný nouzový hovor“ používané s jednotným evropským telefonním číslem pro naléhavé případy „112“.Systém „Lokalizovaný nouzový hovor“ umožňuje shromažďování a zpracování pouze následujících údajů v souvislosti s vozidlem: číslo podvozku, typ (osobní vozidlo nebo lehký užitkový vůz), typ paliva a zdroj napájení, tři poslední polohy a směr jízdy a protokol s časovým razítkem, ve kterém je zaznamenána automatická aktivace systému.Příjemci zpracovaných údajů jsou centra, která zpracovávají nouzová volání, pověřená národními úřady v oblasti, ve kterém se nachází, a která upřednostňují přednostní příjem a řešení volání na nouzové číslo „112“.
NOTIC E
Uložení údajůÚdaje uložené v paměti systému jsou přístupné mimo systém, dokud nebude uskutečněn hovor. Systém není vysledovatelný a v běžném provozním režimu není nepřetržitě sledován. Údaje v interní paměti systému jsou
automaticky průběžně mazány. Uloženy jsou pouze tři poslední polohy vozidla.Po spuštění nouzového volání bude datový protokol uložen maximálně 13 hodin.
NOTIC E
Přístup k údajůmMáte právo na přístup k údajům, a je-li třeba, na odeslání požadavku na opravu, vymazání nebo omezení zpracování jakýchkoli osobních údajů, které nebyly zpracovány v souladu s ustanoveními nařízení 2016/679 (GDPR). Třetí strany, kterým byly údaje poskytnuty, budou informovány o opravách, vymazání nebo omezeních provedených v souladu s uvedenou směrnicí, pokud je takové jednání možné a nevyžaduje neúměrnou námahu. Máte právo také podat stížnost u příslušného
úřadu pro ochranu údajů.
Servis odpovědný za vyřizování žádostí o přístup
ZeměKontaktní údaje
[email protected]
Belgie/[email protected]
[email protected]
Česká republika / Maďarsko / Slovensko
[email protected]
Dá[email protected]
[email protected]
[email protected]
[email protected]
Ně[email protected]
Velká Britá[email protected]
Ř[email protected]
[email protected]
[email protected]
Itá[email protected]

120
WARNI NG
ÚdržbaV souladu s aktuálními bezpečnostními předpisy se pro účely všech prací na bezpečnostních pásech vozidla obraťte na kvalifikovaný servis, který má potřebné zkušenosti a vybavení, jaké může poskytnout jakýkoli autorizovaný prodejce Toyota nebo
autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.Bezpečnostní pásy nechte pravidelně zkontrolovat u jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného Toyota opravce nebo u jakéhokoli spolehlivého opravce, zejména pokud popruhy vykazují jakékoli známky poškození.Popruhy bezpečnostních pásů čistěte mýdlovou vodou nebo čisticím prostředkem na textil, který prodává autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.
Airbagy
Obecné informace
Systém určený ke zvýšení bezpečnosti cestujících sedících na předních sedadlech a zadních vnějších sedadlech, pokud dojde k prudké srážce. Airbagy doplňují zásah bezpečnostních pásů vybavených systémem
zmírnění nárazu.Elektronické detektory zaznamenají a zanalyzují přední a boční nárazy v zónách detekování nárazu:– V případě závažného nárazu jsou airbagy okamžitě aktivovány a přispívají k lepší ochraně cestujících ve vozidle. Okamžitě po nárazu se airbagy rychle vyfouknou, aby nepřekážely ve výhledu nebo výstupu cestujících.– V případě mírného nárazu, nárazu zezadu a za určitých podmínek převrácení vozu se airbagy nemusí aktivovat. V takových situacích vás pomáhá chránit pouze bezpečnostní pás.Závažnost nárazu závidí na povaze překážky a rychlosti vozidla v okamžiku srážky.
WARNI NG
Airbagy nefungují, když je vypnuté zapalování.
Toto vybavení se aktivuje pouze jednou. Pokud dojde ke druhému nárazu (během stejné nebo následné nehody), airbag se znovu neaktivuje.
Zóny detekce nárazu
A.Zóna čelního nárazu
B.Zóna bočního nárazu
NOTIC E
Po aktivaci jednoho nebo více airbagů výbuch pyrotechnické náplně v systému vydá zvuk a malé množství kouře.Tento kouř není škodlivý, ale citlivé osoby mohou pozorovat mírné podráždění.Zvuk výbuchu související s aktivací jednoho nebo více airbagů může vést ke krátkodobé ztrátě sluchu.

180
Tempomat – konkrétní
doporučení
WARNI NG
Z důvodu zajištění bezpečnosti pro všechny tempomat používejte pouze tehdy, když jízdní podmínky umožňují jízdu stálou rychlostí a udržení přiměřené bezpečné vzdálenosti.Zůstaňte obezřetní, když je tempomat aktivní. Pokud držíte jedno z tlačítek pro změnu nastavení rychlosti, může dojít k velmi rychlé změně rychlosti vozidla.Při sjezdu z prudkého kopce nemůže tempomat zabránit překročení nastavené rychlosti vozidlem. Je-li třeba, přibrzděte, chcete-li rychlost vozidla regulovat.Při jízdě do prudkého kopce nebo při tažení nemusí být možné dosáhnout nastavené rychlosti nebo ji udržovat.
NOTIC E
Překročení naprogramovaného nastavení rychlostiSešlápnutím plynového pedálu můžete dočasně překročit nastavení rychlosti (naprogramovaná rychlost bliká).Chcete-li se vrátit na nastavení rychlosti, uvolněte plynový pedál (jakmile znovu
dosáhnete nastavené rychlosti, zobrazená rychlost přestane blikat).
WARNI NG
Provozní limityNikdy nepoužívejte systém v následujících situacích:– v městském prostředí, kde hrozí riziko přecházení vozovky chodci,– při hustém provozu (s výjimkou verzí s funkcí Stop & Go),– na klikatých nebo strmých silnicích,– na kluzkých nebo zatopených vozovkách,– za špatného počasí,– při jízdě na závodním okruhu,– jízda na pohyblivé plošině v servisu.– při použití sněhových řetězů, protiskluzových krytů nebo ocvočkovaných pneumatik.
Tempomat
WARNI NG
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování a Tempomat – konkrétní doporučení.
Tento systém automaticky udržuje rychlost vozidla na stálé hodnotě naprogramované řidičem (nastavení rychlosti), aniž by bylo nutné používat plynový pedál.Tempomat se zapíná manuálně.Vyžaduje minimální rychlost vozidla 40 km/h.U manuální převodovky musí být zařazen třetí nebo vyšší rychlostní stupeň.U automatické převodovky musí být vybrán režim D nebo druhý nebo vyšší stupeň v režimu M.S volicí pákou je třeba použít režim D nebo B.
NOTIC E
Tempomat zůstane u motorů vybavených funkcí Stop & Start aktivní i po přeřazení, bez ohledu na typ převodovky.
NOTIC E
Vypnutí zapalování zruší všechna nastavení.

187
Řízení
6

Vozidlo má kameru umístěnou v horní části čelního skla a v závislosti na verzi také radar v předním nárazníku.
WARNI NG
Tento systém nenahrazuje obezřetnost na straně řidiče.Tento systém pomáhá řidiči a zlepšuje bezpečnost na silnici.Povinností řidiče je neustále sledovat provoz v souladu s příslušnými dopravními předpisy.
NOTIC E
Jakmile systém detekuje potenciální překážku, připraví brzdový okruh pro případ, že bude nutné automatické brzdění. To může způsobit mírný hluk a pocit zrychlení.
Provozní podmínky a limity
Vozidlo jedoucí dopředuAktivní systém VSCBezpečnostní pásy zapnuty pro všechny cestujícíStabilizovaná rychlost na silnicích s malým počtem zatáčekV následujících případech se doporučuje deaktivovat systém v nabídce konfigurace
vozidla:– Tažení přívěsu– Převoz dlouhých předmětů na střešních tyčích nebo nosičích– Vozidlo s nasazenými sněhovými řetězy– Před použitím automatické automyčky, s motorem v chodu– Před umístěním vozidla na pohyblivou plošinu v servisu– Tažené vozidlo, motor v chodu– Poškozený přední nárazník– po nárazu do čelního skla v blízkosti detekční kamery.
WARNI NG
Jízda může být nebezpečná, pokud nejsou brzdová světla v perfektním stavu.
WARNI NG
Je možné, že se varování nezobrazí, zobrazí se pozdě nebo nebudou odůvodněná.Řidič musí být vozidlo vždy pod kontrolou a být připraven kdykoli zareagovat, aby nedošlo k nehodě.
WARNI NG
Po nárazu bude systém automaticky deaktivován.Nechte ji zkontrolovat u jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Výstraha před rizikem
srážky
Tato funkce varuje řidiče, že jeho vozidlu hrozí srážka s vozidlem vepředu nebo chodcem či cyklistou v jízdním pruhu.
Úprava limitu pro spuštění výstrahy
Tento limit pro spuštění určuje citlivost, se kterou funkce varuje před rizikem srážky.
Limit se nastavuje prostřednictvím nabídky konfigurace vozidla s audio systémem nebo dotykovou obrazovkou.
