 ■Přehled
Přehled 4Štítky 6
 ■Ekologické ježdění
1Přístroje
Přístrojová deska 10Výstražné a informační kontrolky 12Ukazatele 18Stmívač osvětlení 23Cestovní počítač 24Dotyková obrazovka 26Dálkově ovládané funkce (elektrický pohon) 28Nastavení data a času 28
2Přístup
Elektronický klíč s funkcí dálkového ovladače a integrovaného klíče 30Odemknutí / Úplné nebo selektivní odemknutí 33Záložní postupy 37Centrální zamykání 40Elektrické posuvné boční dveře 42Obecná doporučení pro boční posuvné dveře 44Bezdotykové boční posuvné dveře 46Zadní výklopné dveře 48Dveře zavazadlového prostoru 49Zadní okno ve dveřích zavazadlového prostoru 50Alarm 50Elektricky ovládaná okna 52
3Snadné použití a pohodlí
Přední sedadla 54Dvousedadlová přední lavice 57
Nastavení volantu 59Zrcátka 59Smart Cargo 61Opatření pro sedadla a sedadlové lavice 65Pevná jednodílná sedadlová lavice 66Pevné zadní sedadlo a sedadlová lavice 68Zadní sedadlo a sedadlová lavice na kolejnicích 70Samostatná zadní sedadla na kolejnicích 72Kabina pro posádku, pevná 75Kabina pro posádku, sklopná 76Vybavení interiéru 77Úchyty v nákladním prostoru 81Úchyty v prostoru pro sezení 83Panoramatická střecha 85Zasunovací stolek 85Topení a větrání 89Topení 91Manuální klimatizace 91Dvouzónová automatická klimatizace 92Odmlžení – odmrazení čelního skla 94Odmlžení – odmrazení zadního skla a/nebo dveří 94Zadní topení – klimatizace 95Další systém topení/větrání 96Předklimatizace (elektrický pohon) 99Vnitřní osvětlení 100
4Osvětlení a viditelnost
Ovládací páčka světel 102Směrové ukazatele 103Světla pro denní svícení / Obrysová světla 104Automatické rozsvícení světlometů 104Osvětlení Guide-me-home a uvítací osvětlení 104Automatická tlumená světla 105
Nastavení výšky paprsku světlometů 106Uklidňující osvětlení interiéru 107Ovládací páčka stěračů 107Automatické stěrače 108Výměna lišty stěrače 11 0
5Bezpečnost
Obecná bezpečnostní doporučení 111Výstražná světla 11 2Nouzový nebo asistenční hovor 11 2Klakson 11 4Klakson pro chodce (elektrický pohon) 11 4Řízení stability vozidla (VSC) 11 4Toyota Traction Select 11 7Bezpečnostní pásy 11 9Airbagy 122Dětské sedačky 125Deaktivace airbagu spolujezdce vepředu 128Dětské sedačky ISOFIX a i-Size 134Dětské sedačky i-Size 146Ruční dětský zámek 149Elektrický dětský zámek 149Dětský zámek na zadních oknech 150
6Řízení
Doporučení pro jízdu 151Spuštění/vypnutí motoru 154Ruční parkovací brzda 158Elektrická parkovací brzda 159Asistent rozjezdu do kopce 1626stupňová manuální převodovka 163Ukazatel účinnosti převodu 163Automatická převodovka 164Volicí páka (elektrický pohon) 168Jízdní režimy (elektrický pohon) 169Stop & Start 170

4

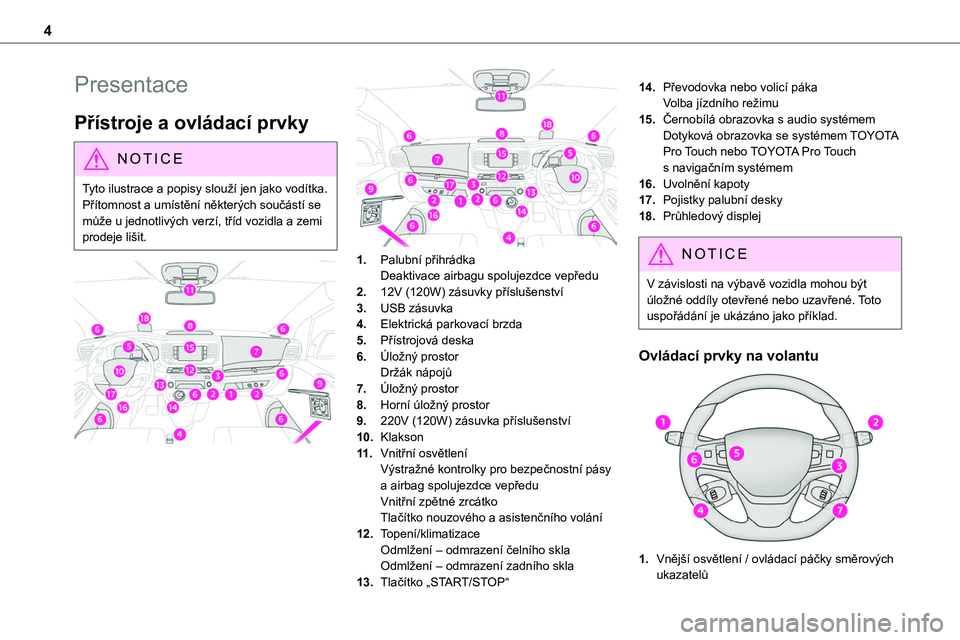

Presentace
Přístroje a ovládací prvky
NOTIC E
Tyto ilustrace a popisy slouží jen jako vodítka. Přítomnost a umístění některých součástí se může u jednotlivých verzí, tříd vozidla a zemi prodeje lišit.



1.Palubní přihrádkaDeaktivace airbagu spolujezdce vepředu
2.12V (120W) zásuvky příslušenství
3.USB zásuvka
4.Elektrická parkovací brzda
5.Přístrojová deska
6.Úložný prostorDržák nápojů
7.Úložný prostor
8.Horní úložný prostor
9.220V (120W) zásuvka příslušenství
10.Klakson
11 .Vnitřní osvětleníVýstražné kontrolky pro bezpečnostní pásy a airbag spolujezdce vepředuVnitřní zpětné zrcátkoTlačítko nouzového a asistenčního volání
12.Topení/klimatizaceOdmlžení – odmrazení čelního sklaOdmlžení – odmrazení zadního skla
13.Tlačítko „START/STOP“
14.Převodovka nebo volicí pákaVolba jízdního režimu
15.Černobílá obrazovka s audio systémemDotyková obrazovka se systémem TOYOTA Pro Touch nebo TOYOTA Pro Touch s navigačním systémem
16.Uvolnění kapoty
17.Pojistky palubní desky
18.Průhledový displej
NOTIC E
V závislosti na výbavě vozidla mohou být úložné oddíly otevřené nebo uzavřené. Toto uspořádání je ukázáno jako příklad.
Ovládací prvky na volantu

1.Vnější osvětlení / ovládací páčky směrových ukazatelů

5
Přehled
2.Ovládací páčka stěrače / ostřikovače / cestovního počítače
3.Ovládací prvky nastavení audio systému
4.Ovládací prvky tempomatu / omezovače rychlosti /Adaptivní tempomat
5.Kolečko pro výběr režimu zobrazení na přístrojové desce
6.Ovládání hlasové syntézyNastavení hlasitosti
7.Ovládací prvky nastavení audio systému
Středový ovládací panel


1.Zamknutí/odemknutí zevnitř
2.Levé elektrické posuvné boční dveře
3.Elektrický dětský zámek
4.Pravé elektrické posuvné boční dveře
5.Výstražná světla
6.Systém DSC/ASR
7.Detekce podhuštění pneumatik
8.Stop & Start (nafta)
Boční ovládací panel


1.Toyota Traction Select
2.Průhledový displej
3.Parkovací senzory
4.Další systém topení/větrání (nafta)
5.Alarm
6.Nastavení výšky paprsku světlometů
7.Systém varování před vyjetím z jízdního pruhu
8.Systém monitorování mrtvého úhlu
9.Automatická tlumená světla
Elektrický motor

1.Nabíjecí konektory
2.Trakční baterie
3.Baterie příslušenství
4.Palubní nabíječka
5.Elektrický motor
6.Nabíjecí kabel
Nabíjecí konektory 1 umožňují 3 typy nabíjení:– Domácí nabíjení v režimu 2 pomocí domácí zásuvky a příslušného nabíjecího kabelu 6– Zrychlené nabíjení v režimu 3 pomocí jednotky
pro zrychlené nabíjení (Wallbox)– Superrychlé nabíjení v režimu 4 pomocí rychlé veřejné nabíječky400V trakční baterie 2 využívá lithium-iontovou technologii. Ukládá a dodává energii nutnou pro činnost elektrického motoru, klimatizace a vytápění. Úroveň jejího nabití značí ukazatel

12
NOTIC E
Další informace o ukazatelích najdete v příslušné části.
Výstražné a informační
kontrolky
Zobrazují se jako symboly. Výstražné a informační kontrolky informují řidiře o poruše (výstražné kontrolky) nebo provozním stavu systému (informační kontrolky činnosti nebo deaktivace). Určité kontrolky svítí dvěma způsoby (svítí nebo blikají) a/nebo různými barvami.
Související varování
Rozsvícení kontrolky může být doprovázeno zvukovým signálem a/nebo zobrazením zprávy na displeji.Určení souvislosti mezi typem upozornění s provozním stavem vozidla umožňuje určit, zda je situace normální nebo zda došlo k poruše. Další informace najdete v popisu jednotlivých kontrolek.
Když je zapalování zapnuto
Určité červené nebo oranžové výstražné kontrolky se na několik sekund po zapnutí zapalování rozsvítí. Tyto výstražné kontrolky zhasnou, jakmile bude motor nastartován.Další informace o systému nebo funkci najdete v příslušné části.
Trvale svítící výstražná
kontrolka
Pokud se rozsvítí červená nebo oranžová výstražná kontrolka, mohlo dojít k chybě, která vyžaduje další vyšetřování.
Pokud kontrolka zůstává svítit
Reference (1), (2) a (3) v popisu výstražné a informační kontrolky značí, zda byste měli kromě provedení doporučených akcí také kontaktovat kvalifikovaného odborníka.(1):Vozidlo je nutné zastavit.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.(2):Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.(3):Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Seznam výstražných
a informačních kontrolek
Červené výstražné/informační kontrolky
STOPSvítí, spolu s další výstražnou kontrolkou, za doprovodu zprávy a zvukového signálu.Byla zjištěna závažná porucha motoru,
brzdového systému, posilovače řízení, automatické převodovky nebo závažná chyba elektrického systému.Proveďte postup (1) a pak (2).
Maximální teplota chladicí kapaliny motorunebo Svítí (výstražná kontrolka nebo LED), s ručičkou v červené zóně (v závislosti na verzi).Teplota chladicí soustavy je příliš vysoká.Proveďte postup (1) a poté nechte motor vychladnout, než kapalinu dolijete, bude-li to nutné. Pokud problém přetrvává, proveďte postup (2).
Tlak motorového olejeSvítí.Došlo k poruše systému mazání motoru.Proveďte postup (1) a pak (2).
Porucha systému (elektrický pohon)Svítí.Byla zjištěna závada zahrnující elektrický motor nebo trakční baterii.Proveďte postup (1) a pak (2).

13
Přístroje
1
Připojený kabel (elektrický pohon)Svítí, když je zapalování zapnuto.Nabíjecí kabel je připojen ke konektoru vozidla.Svítí při zapnutí zapalování, za doprovodu zprávy.Vozidlo nelze nastartovat, když je nabíjecí kabel připojen ke konektoru vozidla.Odpojte nabíjecí kabel a zavřete klapku.
Přehřátí trakční baterie (elektrický pohon)Svítí, společně s výstražnou kontrolkou STOP, za doprovodu zprávy a zvukového signálu.Teplota trakční baterie je příliš vysoká.Proveďte postup (1).Co nejdříve opusťte vozidlo a přesuňte se do bezpečné vzdálenosti.Proveďte postup (2).
Porucha trakční baterie (elektrický pohon)Svítí, společně s výstražnou kontrolkou servisu, za doprovodu zobrazení zprávy.Trakční baterie vykazuje závadu.Proveďte postup (2).
Nabití baterieSvítí.Okruh nabíjení baterie vykazuje závadu (znečištěné nebo uvolněné kontakty, uvolněný nebo poškozený řemen alternátoru atd.).Očistěte a dotáhněte kontakty. Pokud výstražná kontrolka nezhasne po nastartování motoru, proveďte postup (2).
Bezpečnostní pásy nezapnuté/rozepnutéSvítí nebo bliká, za doprovodu zvukového signálu, který se zintenzivňuje.Bezpečnostní pás nebyl zapnut nebo je rozepnutý (v závislosti na verzi).
Dveře otevřenySvítí, za doprovodu zprávy s určením dveří.
Zvukový signál doplňuje výstrahu, pokud je rychlost vyšší než 10 km/h.Dveře, kufr, dveře zavazadlového prostoru nebo přepážka dveří zavazadlového prostoru jsou stále otevřené (v závislosti na verzi).Zavřete dveře.Pokud je vaše vozidlo vybaveno pravými výklopnými dveřmi, nebude jejich otevření signalizováno touto výstražnou kontrolkou.
Elektrická parkovací brzdaSvítí.Byla použita elektrická parkovací brzda.Bliká.Použití/uvolnění je chybné.Proveďte postup (1): parkování na rovině (na rovném povrchu). S manuální převodovkou zařaďte převod.S automatickou převodovkou nebo volicí pákou vyberte režim P.Vypněte zapalování a proveďte postup (2).
Ruční parkovací brzdaSvítí.Parkovací brzda je zatažena nebo nebyla řádně uvolněna.
BrzděníSvítí.Hladina brzdové kapaliny výrazně klesla.Proveďte postup (1), poté doplňte brzdovou kapalinu, která splňuje doporučení výrobce.
Pokud problém přetrvává, proveďte postup (2).Svítí.Systém distribuce síly elektronické brzdy (EBFD) je vadný.Proveďte postup (1) a pak (2).
Oranžové výstražné/informační kontrolky
ServisDočasně svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více menších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce.Některé závady můžete vyřešit sami, například výměnu baterie v dálkovém ovladači.V případě jakýchkoli jiných problémů, jako je například závada systému detekce podhuštění pneumatiky, proveďte postup (3).Svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více vážnějších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.

17
Přístroje
1
Filtr pevných částic (nafta)Svítí, za doprovodu zvukového signálu a zprávy o riziku ucpání filtru pevných částic.Filtr pevných částic se začíná saturovat.Jakmile to provoz dovolí, regenerujte filtr jízdou při rychlosti minimálně 60 km/h, dokud výstražná kontrolka nezhasne.Svítí, za doprovodu zvukového signálu
a zprávy o příliš nízké hladině aditiva ve filtru pevných částic.Bylo dosaženo minimální hladiny v nádržce na aditivum.Co nejdříve kapalinu doplňte: proveďte postup (3).
Posilovač řízeníSvítí.Posilovač řízení vykazuje závadu.Jeďte opatrně střední rychlostí a poté proveďte postup (3).
Zadní mlhové světloSvítí.Světlo svítí.
Noha na brzděSvítí.Nedostatečný nebo žádný tlak na brzdový pedál.S automatickou převodovkou nebo volicí pákou může být nutné sešlápnout brzdový pedál, aby se převodovka odemkla z režimu N.
Noha na spojceSvítí.Stop & Start: Přepnutí na režim START byl zamítnut, protože spojkový pedál není zcela sešlápnutý.Sešlápněte spojkový pedál až na zem.
Zelené výstražné/informační kontrolky
Automatické stírání
Svítí.Bylo aktivováno automatické stírání čelního skla.
Automatická tlumená světlaSvítí.Funkce byla aktivována prostřednictvím nabídky konfigurace vozidla.Ovládací páčka světel je v poloze „AUTO“.Další informace najdete v části Osvětlení a viditelnost.
Stop & StartSvítí.Když vozidlo zastaví, systém Stop & Start přepne motor do režimu STOP.Dočasně bliká.Režim STOP je momentálně nedostupný nebo byl automaticky spuštěn režim START.Další informace najdete v části Řízení.
Vozidlo připraveno k jízdě (elektrický pohon)Svítí, za doprovodu zvukového signálu při rozsvícení.Vozidlo je připraveno k jízdě a systémy tepelného komfortu jsou k dispozici.Informační kontrolka zhasne při dosažení rychlosti asi 5 km/h. Když vozidlo zastaví, znovu se rozsvítí.
Kontrolka zhasne, když vypnete motor a vystoupíte z vozidla.
Monitorování mrtvého úhluSvítí.Funkce byla aktivována.
Systém varování před vyjetím z jízdního pruhuBliká za doprovodu zvukového signálu.Došlo k přejetí čáry na pravé straně (nebo na levé straně).Otočením volantu v opačném směru se vrátíte do správné trajektorie.Další informace najdete v části Řízení.Svítí, za doprovodu zprávy na obrazovce.Systém vykazuje chybu.Dávejte pozor a jeďte opatrně. Pak proveďte postup (3).
Směrové ukazateleSměrové ukazatele se zvukovým signálemSměrové ukazatele svítí.

25
Přístroje
1
Na přístrojové desce


► Stiskněte toto tlačítko.Zobrazí se následující aktuální informace:– Dojezdová vzdálenost (nafta)– Aktuální spotřeba– Stop & Start Doba trvání cesty (nafta)– Cesta „1“ a poté (v závislosti na verzi) cesta „2“ včetně průměrné rychlosti, průměrné spotřeby a vzdálenosti ujeté při každé cestě.Cesty „1“ a „2“ jsou nezávislé, ale jejich použití je stejné.Například cestu „1“ lze používat pro denní hodnoty a cestu „2“ pro měsíční hodnoty.
Resetování cesty
Reset se provádí, když je zobrazeno počitadlo cesty.


► Stiskněte tlačítko na konci ovládací páčky stěrače na dobu minimálně dvou sekund.

► Stiskněte ovládací kolečko na volantu na dobu minimálně dvou sekund.


► Stiskněte toto tlačítko na minimálně 2 sekundy.
Definice
Dojezd
(km nebo míle)Vzdálenost, kterou lze ještě ujet se zbývajícím palivem v nádrži (na základě průměrné spotřeby paliva během posledních ujetých mil nebo kilometrů).
NOTIC E
Tato hodnota se může po změně stylu jízdy nebo terénu změnit, což vede k výrazné změně momentální spotřeby paliva.
Jakmile dojezd klesne pod 30 km, zobrazí se pomlčky.Po doplnění minimálně 5 litrů paliva bude dojezd přepočítán a zobrazí se, pokud bude překračovat 100 km.
WARNI NG
Pokud se během jízdy zobrazují pomlčky místo číslic, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
Aktuální spotřeba
(l/100 km nebo km/l)
(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon)

26
/ Počítá se během několika posledních sekund.Tato funkce se zobrazuje pouze při rychlosti vyšší než 30 km/h (nafta).
Průměrná spotřeba
(l/100 km nebo km/l)(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon)
/ Počítá se od posledního resetu cestovního počítače.
Průměrná rychlost
(km/h)Počítá se od posledního resetu cestovního počítače.
Ujetá vzdálenost
(km)Počítá se od posledního resetu cestovního počítače.
Stop & Start doba trvání cesty
(minuty/sekundy nebo hodiny/minuty)
Pokud je vaše vozidlo vybaveno systémem Stop & Start, doba trvání cesty vypočítá čas strávený v režimu STOP během jízdy.Při každém zapnutí zapalování se resetuje na nulu.
Dotyková obrazovka
Tento systém nabízí přístup k následujícím prvkům:– Trvalé zobrazení času a venkovní teploty (pokud hrozí námraza, objeví se modrá výstražná kontrolka)– Funkce vozidla a nabídky nastavení vybavení– Ovládací prvky audio systému a telefonu
a zobrazení souvisejících informací– Zobrazení funkcí vizuálních pomůcek k manévrování– Internetové služby a zobrazení souvisejících informací– Ovládací prvky navigačního systému a zobrazení souvisejících informací (v závislosti na verzi)
WARNI NG
Z bezpečnostních důvodů vozidlo vždy zastavte, než budete provádět činnosti, které vyžadují nepřerušovanou pozornost.Některé funkce nejsou během jízdy dostupné.
Doporučení
Tato obrazovka je tzv. kapacitní typ.– Na dotykovou obrazovku nepoužívejte špičaté
předměty.– Dotykové obrazovky se nedotýkejte mokrýma rukama.– K čištění dotykové obrazovky použijte čistý měkký hadřík.
Principy
► Pomocí tlačítek na stranách dotykové obrazovky přejděte do nabídky a poté stiskněte tlačítka, která se na dotykové obrazovce zobrazí.Některé nabídky se mohou zobrazovat přes dvě stránky. Na druhou stránku můžete přejít stisknutím tlačítka „MOŽNOSTI“.
NOTIC E
Po několika chvílích, kdy na druhé stránce nedojde k žádné akci, se automaticky zobrazí první stránka.
Funkci můžete deaktivovat/aktivovat výběrem možnosti „Vypnout“ nebo „Zapnout“.Konfigurace funkce
Přístup k dalším informacím o funkci
Potvrzení akce
Návrat na předchozí stránku nebo potvrzení
Nabídky
