22

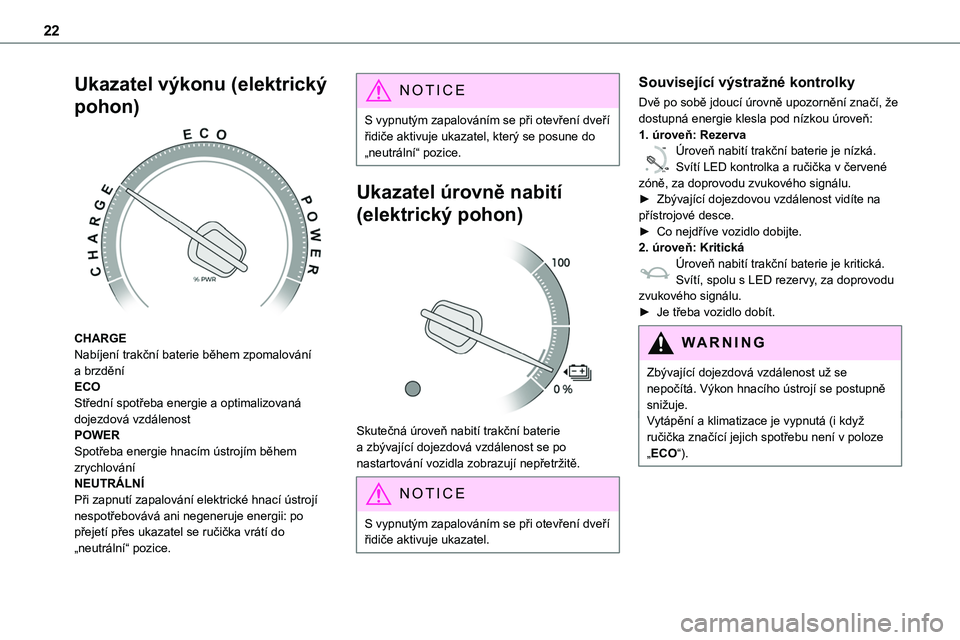

Ukazatel výkonu (elektrický
pohon)
CHARGENabíjení trakční baterie během zpomalování a brzděníECOStřední spotřeba energie a optimalizovaná dojezdová vzdálenostPOWERSpotřeba energie hnacím ústrojím během zrychlováníNEUTRÁLNÍPři zapnutí zapalování elektrické hnací ústrojí nespotřebovává ani negeneruje energii: po přejetí přes ukazatel se ručička vrátí do
„neutrální“ pozice.
NOTIC E
S vypnutým zapalováním se při otevření dveří řidiče aktivuje ukazatel, který se posune do „neutrální“ pozice.
Ukazatel úrovně nabití
(elektrický pohon)
Skutečná úroveň nabití trakční baterie a zbývající dojezdová vzdálenost se po nastartování vozidla zobrazují nepřetržitě.
NOTIC E
S vypnutým zapalováním se při otevření dveří řidiče aktivuje ukazatel.
Související výstražné kontrolky
Dvě po sobě jdoucí úrovně upozornění značí, že dostupná energie klesla pod nízkou úroveň:1. úroveň: Rezerva
0 %
100
Úroveň nabití trakční baterie je nízká.Svítí LED kontrolka a ručička v červené zóně, za doprovodu zvukového signálu.►
Zbývající dojezdovou vzdálenost vidíte na přístrojové desce.
► Co nejdříve vozidlo dobijte.2. úroveň: KritickáÚroveň nabití trakční baterie je kritická.Svítí, spolu s LED rezervy, za doprovodu zvukového signálu.► Je třeba vozidlo dobít.
WARNI NG
Zbývající dojezdová vzdálenost už se nepočítá. Výkon hnacího ústrojí se postupně snižuje.Vytápění a klimatizace je vypnutá (i když ručička značící jejich spotřebu není v poloze „ECO“).
45
Přístup
1
Bezdotykové boční
posuvné dveře
Otevření/zavření
S pohybem vaší nohy, když u sebe máte dálkový ovladač v zóně rozpoznání A, se systém odemkne a otevře boční posuvné dveře nebo je zavře a zamkne.Dálkový ovladač se musí nacházet v zadní části vozidla, alespoň 30 cm, ale nejvýš 2 m od vozidla.
NOTIC E
Automatické zamknutí po zavření dveří lze naprogramovat v nabídce konfigurace vozidla.
WARNI NG
Před učiněním pohybu nohou se ujistěte se, že jste v klidu a že máte dobrý postoj, abyste neztratili rovnováhu (déšť, sníh, led, bláto atd.).Dávejte pozor, abyste se při pohybu nohou nedotkli koncovky výfuku. Mohli byste se popálit.
► Dejte nohu pod roh zadního nárazníku a pak nohou normální rychlostí švihněte do strany.Snímač detekuje blížící se nohu a spustí otevření nebo zavření bočních dveří.
NOTIC E
Pohyb učiňte bez přerušení a ihned poté ho neopakujte ani ho nedělejte vícekrát za sebou.Pokud se dveře neotevřou, počkejte před dalším pokusem asi 2 sekundy.Nenechávejte nohu ve vzduchu.
NOTIC E
Potvrzení o tom, že se dveře otevřou nebo zavřou, signalizují směrové ukazatele, které několik sekund blikají, za doprovodu zvukového signálu.Pohyb dveří je opačný, pokud pohyb nohy probíhá během manévrování.Pokud má vozidlo příslušnou výbavu, elektrická dveřní zrcátka se složí/rozloží při zamykání/odemykání vozidla.
49
Přístup
1

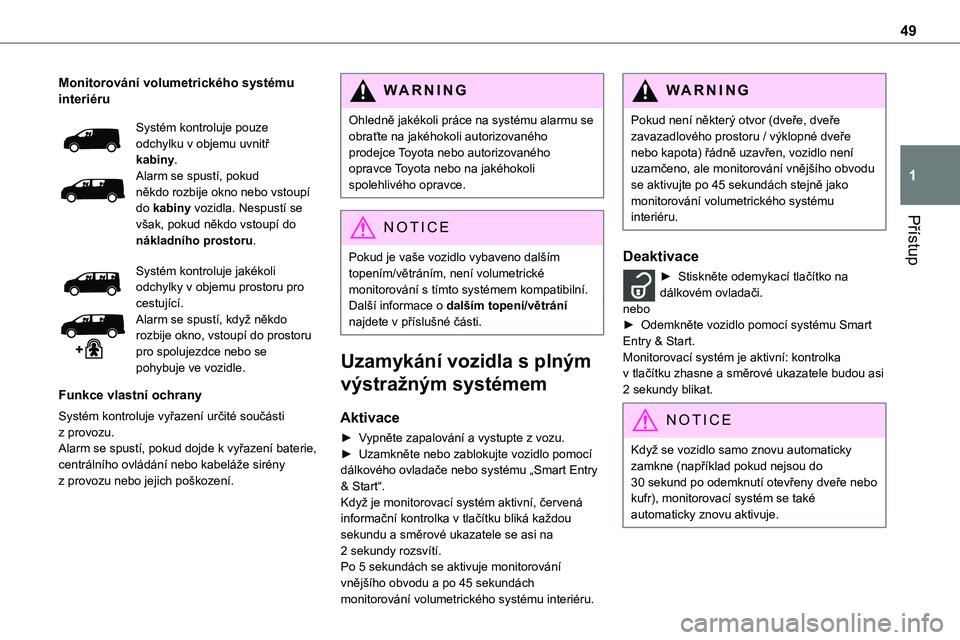

Monitorování volumetrického systému interiéru
Systém kontroluje pouze odchylku v objemu uvnitř kabiny.Alarm se spustí, pokud někdo rozbije okno nebo vstoupí do kabiny vozidla. Nespustí se však, pokud někdo vstoupí do nákladního prostoru.
Systém kontroluje jakékoli odchylky v objemu prostoru pro cestující.Alarm se spustí, když někdo rozbije okno, vstoupí do prostoru pro spolujezdce nebo se pohybuje ve vozidle.
Funkce vlastní ochrany
Systém kontroluje vyřazení určité součásti
z provozu.Alarm se spustí, pokud dojde k vyřazení baterie, centrálního ovládání nebo kabeláže sirény z provozu nebo jejich poškození.
WARNI NG
Ohledně jakékoli práce na systému alarmu se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
NOTIC E
Pokud je vaše vozidlo vybaveno dalším topením/větráním, není volumetrické monitorování s tímto systémem kompatibilní.Další informace o dalším topení/větrání najdete v příslušné části.
Uzamykání vozidla s plným
výstražným systémem
Aktivace
► Vypněte zapalování a vystupte z vozu.► Uzamkněte nebo zablokujte vozidlo pomocí dálkového ovladače nebo systému „Smart Entry & Start“.Když je monitorovací systém aktivní, červená informační kontrolka v tlačítku bliká každou sekundu a směrové ukazatele se asi na 2 sekundy rozsvítí.Po 5 sekundách se aktivuje monitorování vnějšího obvodu a po 45 sekundách monitorování volumetrického systému interiéru.
WARNI NG
Pokud není některý otvor (dveře, dveře zavazadlového prostoru / výklopné dveře nebo kapota) řádně uzavřen, vozidlo není uzamčeno, ale monitorování vnějšího obvodu se aktivujte po 45 sekundách stejně jako monitorování volumetrického systému interiéru.
Deaktivace
► Stiskněte odemykací tlačítko na dálkovém ovladači.nebo► Odemkněte vozidlo pomocí systému Smart Entry & Start.Monitorovací systém je aktivní: kontrolka v tlačítku zhasne a směrové ukazatele budou asi 2 sekundy blikat.
NOTIC E
Když se vozidlo samo znovu automaticky zamkne (například pokud nejsou do 30 sekund po odemknutí otevřeny dveře nebo kufr), monitorovací systém se také automaticky znovu aktivuje.
50
Spuštění alarmu
Značí je zvuk sirény a blikání směrových ukazatelů po dobu 30 sekund.Funkce monitorování zůstávají aktivní, dokud se alarm desetkrát po sobě nespustí.Pokud je vozidlo odemčeno, rychlé blikání kontrolky v tlačítku značí, že během vaší nepřítomnosti se spustil alarm. Po zapnutí zapalování blikání okamžitě ustane.
Zamknutí vozidla pouze
s monitorováním vnějšího
obvodu
Monitorování volumetrického systému interiéru deaktivujte, aby nedošlo k nechtěnému spuštění alarmu v určitých případech, jako je:– mírně otevřené okno,– Mytí vozidla– Výměna kola– tažení vozidla.– Převoz na lodi nebo trajektu
Deaktivace monitorování
volumetrického systému interiéru
► Vypněte zapalování a do 10 sekund stiskněte tlačítko alarmu, dokud se nerozsvítí informační kontrolka.► Vystupte z vozu.► Okamžitě uzamkněte vozidlo pomocí dálkového ovladače nebo systému „Smart Entry & Start“.
Aktivujte se pouze monitorování vnějšího obvodu. Červená informační kontrolka v tlačítku každou sekundu blikne.Aby se deaktivace projevila, musí být provedena vždy po vypnutí zapalování.
Opětovná aktivace monitorování
volumetrického systému interiéru
► Deaktivujte monitorování vnějšího obvodu odemknutím vozidla pomocí dálkového ovladače nebo systému „Smart Entry & Start“.Kontrolka v tlačítku zhasne.► Celý systém alarmu znovu aktivujte zamknutím vozidla pomocí dálkového ovladače nebo systému „Smart Entry & Start“.Červená kontrolka v tlačítku bude znovu každou sekundu blikat.
Uzamknutí vozidla bez
aktivace alarmu
► Zamkněte nebo odemkněte vozidlo pomocí klíče (který je součástí dálkového ovladače) v zámku dveří řidiče.
Selhání dálkového ovladače
Deaktivace monitorovacích funkcí:► Odemkněte vozidlo pomocí klíče (který je součástí dálkového ovladače) v zámku dveří řidiče.► Otevřete dveře. Spustí se alarm.► Zapněte zapalování. Alarm ustane. Kontrolka v tlačítku zhasne.
Porucha
Pokud je zapnuto zapalování, svítící červená informační kontrolka v tlačítku značí poruchu systému.Nechte ji zkontrolovat u jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
Automatická aktivace
(V závislosti na zemi prodeje)Systém se aktivuje automaticky 2 minuty po zavření posledních dveří nebo kufru.► Aby nedošlo ke spuštění alarmu při vstupu do vozidla, nejprve stiskněte odemykací tlačítko na dálkovém ovladači nebo vozidlo odemkněte pomocí systému „Smart Entry & Start“.
51
Přístup
1
Elektricky ovládaná okna
1.Ovládání levého elektrického okna
2.Ovládání pravého elektrického okna
Činnost
► Chcete-li okno otevřít/zavřít ručně, stiskněte/zatáhněte za spínač, aniž byste překročili bod odporu. Okno se zastaví hned po uvolnění spínače.► Chcete-li okno otevřít/zavřít automaticky, stiskněte/zatáhněte za spínač až za bod odporu. Okno se po uvolnění spínače zcela otevře/zavře (opětovným stisknutím spínače pohyb okna zastavíte).
NOTIC E
Elektrické ovládání okna zůstává funkční asi 45 sekund po vypnutí zapalování, pokud nejsou přední dveře otevřeny.Po uplynutí této doby bude ovládání deaktivováno. Chcete-li je znovu aktivovat, znovu zapněte zapalování.
Ochrana před skřípnutím
Pokud je vaše vozidlo vybaveno funkcí ochrany před skřípnutím, když se okno zvedá a narazí na překážku, zastaví se a částečně spustí.V případě nechtěného otevření okna při zavírání, stiskněte ovládací prvek, dokud se okno zcela neotevře. Do 4 sekund za ovládací prvek zatáhněte, dokud se okno nezavře.Ochrana před skřípnutím během toho nefunguje.
Opětovná inicializace
elektricky ovládaných oken
Po opětovném připojení baterie nebo v případě abnormálního pohybu okna je třeba funkci ochrany před skřípnutím inicializovat znovu.Funkce ochrany před skřípnutím se během následující sekvence operací deaktivuje.Pro každé okno:► Okno zcela stáhněte a poté otevřete. Bude se otevírat v krocích vždy po několika centimetrech, když stisknete ovládání. Opakujte operaci, dokud nebude okno zcela zavřeno.► Posunujte ovládání alespoň po dobu jedné sekundy, jakmile okno dosáhne zavřené polohy.
WARNI NG
Pokud elektricky ovládané okno během činnosti narazí na překážku, je třeba pohyb okna obrátit. To lze provést stisknutím příslušného spínače.Když řidič použije spínač elektricky ovládaného okna, je důležité se ujistit, že nic nebrání řádnému zavření okna.
Při ovládání oken dávejte pozor především na děti.
81
Snadné použití a pohodlí
1
WARNI NG
Aby bylo možné předejít riziku zranění nebo nehody, musí být náklad stabilní, aby se neposunoval, nepřevrátil, nespadl nebo nepřevrhl. Proto používejte pouze upevňovací popruhy, které vyhovují aktuálním normám (například DIN).Další informace o nasazení popruhů najdete
v návodu od výrobce.Mezi součástmi nákladu nesmí být mezery.Aby nedošlo k posunování nákladu, nesmí být mezi nákladem a panely vozidla mezery.Stejně jako popruhy můžete k zajištění stability nákladu využít také stabilizační pomůcky (klíny, pevné bloky dřeva nebo výplně).
WARNI NG
Při mytí vozidla nikdy nemyjte vnitřní části přímo pomocí proudu vody.
Úchyty v prostoru pro
sezení
Přídržná síť pro vysoký
náklad
Díky tomu je možné využít celou kapacitu nákladního prostoru, až po střechu:– za předními sedadly v řadě 1, když jsou zadní sedadla (a sedadlová lavice) v řadách 2 a 3 složena nebo vytažena,– za zadními sedadly v řadě 2, když jsou zadní sedadla (a sedadlová lavice) v řadě 3 složena nebo vytažena.
Horní úchyty
► Odpojte krytku ukotvení ve střeše na obou stranách.
Dolní úchyty (pod řadou 1)
Pokud má vaše vozidlo pevnou jednodílnou sedadlovou lavici nebo sedadla a sedadlovou lavici:
► Na každé straně v řadě 2 zasuňte úchyty do kotevních bodů v podlaze (jak je znázorněno výše).Pokud má vaše vozidlo sedadla a sedadlovou lavici nebo samostatná sedadla na kolejnicích:
86
WARNI NG
Zkontrolujte, že je stole v posuvné podpěře řádně zajištěn. V případě nehody nebo prudkého brzdění hrozí nebezpečí zranění.
► Uvolněte ovládací prvek, dokud vodítko nezapadne do posuvné podpěry.
WARNI NG
Během manévru se sestavou dávejte pozor na nohy spolujezdce.
Uložení posuvné podpěry
WARNI NG
Pokud vytahujete stolek kvůli uložení mimo vozidlo, ujistěte se, že ho dáváte na čisté místo, aby nedošlo k zanesení cizorodých částic do mechanismů.Stolek musí být umístěn mimo vozidlo, na rovném povrchu, a ležet na vodítku, aby nedošlo k poškození viditelných částí.
WARNI NG
Pozor: Když je mimo vozidlo, naklání se stolek doprava nebo doleva, když je položen na povrchu.
WARNI NG
Nesprávné použití stolku může vést k vážnému zranění.Nikdy nepoužívejte stolek v otevřené nebo rozložené pozici, když je vozidlo v pohybu. Při prudkém brzdění se může z jakéhokoli předmětu na stolku stát nebezpečná střela.Než vyrazíte na cestu, ujistěte se, že je stolek řádně uložen ve spodní pozici.Nikdy nepoužívejte desky stolku jako sedadla ani se o ně neopírejte.Štítek upevněný na boku stolku slouží jako připomínka těchto pokynů.
WARNI NG
Nikdy na stolek nepokládejte horké předměty, například rendlíky nebo pánve. Hrozí riziko poškození povrchu a vzniku požáru.
WARNI NG
Při rozložení má deska každého stolku maximální nosnost 10 kg. Pokud maximální váhový limit překročíte, riskujete poškození části nebo celého stolku.Nikdy stolek nezvedejte, když je mezi jednotlivými sedadly. Riskujete poškození desky stolku.
87
Snadné použití a pohodlí
1
WARNI NG
Před posunutím stolku nebo samostatného sedadla dopředu nebo dozadu, ujistěte se, že zádová opěrka sedadla je vzpřímená a stolek složen.
WARNI NG
Při sklápění desek stolků nikdy nedávejte ruku na oblasti posunování. Mohly by dojít k zachycení prstů. Použijte příslušný úchyt.
Topení a větrání
Rada
NOTIC E
Použití systému větrání a klimatizace► Aby byl vzduch distribuován rovnoměrně, udržujte vnější mřížky nasávání vzduchu u základny čelního skla, trysky, větrací otvory, výstupy vzduchu a odsavač vzduchu v kufru bez jakýchkoli překážek.► Snímač slunečního světla na palubní desce nezakrývejte. Tento snímač se používá k regulaci automatického systému klimatizace.► Systém klimatizace jednou nebo dvakrát za měsíc použijte alespoň na 5 až 10 minut, abyste ho udrželi dokonale funkční.► Pokud systém nevydává studený vzduch, vypněte ho a obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.Při tažení maximálního zatížení v prudkém kopci za vysokých teplot vypnutí klimatizace zvyšuje dostupný výkon motoru, čímž se zlepšuje kapacita pro tažení.
WARNI NG
Nejezděte příliš dlouho s vypnutým větráním nebo při delším používání recirkulace vzduchu v interiéru. Hrozí riziko zamlžení a zhoršení kvality vzduchu!
Pokud je teplota v interiéru velmi vysoká po tom, co vozidlo stálo dlouhou dobu na slunci, nechte prostor pro cestující chvíli vyvětrat.Posuňte ovládání proudu vzduchu na dostatečně vysoké nastavení, aby bylo možné vzduch v prostoru pro cestující rychle vyměnit.
NOTIC E
Kondenzace, kterou vytváří klimatizace, vede ke srážení vody pod vozidlem. To je zcela normální.
