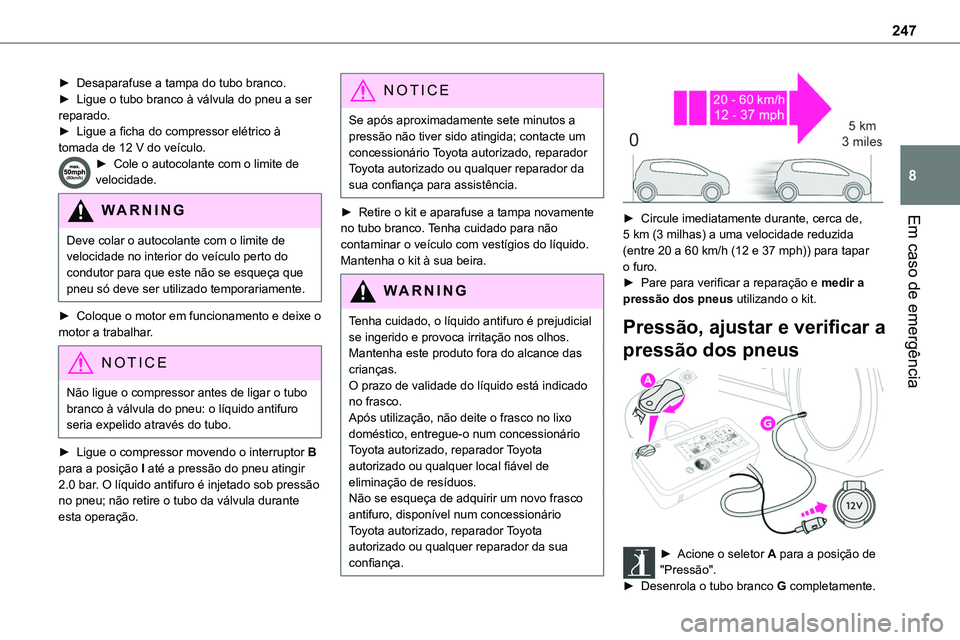

Page 247 of 360
247
Em caso de emergência
8
► Desaparafuse a tampa do tubo branco.► Ligue o tubo branco à válvula do pneu a ser reparado.► Ligue a ficha do compressor elétrico à tomada de 12 V do veículo.► Cole o autocolante com o limite de velocidade.
WARNI NG
Deve colar o autocolante com o limite de velocidade no interior do veículo perto do condutor para que este não se esqueça que pneu só deve ser utilizado temporariamente.
► Coloque o motor em funcionamento e deixe o motor a trabalhar.
NOTIC E
Não ligue o compressor antes de ligar o tubo branco à válvula do pneu: o líquido antifuro seria expelido através do tubo.
► Ligue o compressor movendo o interruptor B para a posição I até a pressão do pneu atingir 2.0 bar. O líquido antifuro é injetado sob pressão no pneu; não retire o tubo da válvula durante esta operação.
NOTIC E
Se após aproximadamente sete minutos a pressão não tiver sido atingida; contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para assistência.
► Retire o kit e aparafuse a tampa novamente
no tubo branco. Tenha cuidado para não contaminar o veículo com vestígios do líquido. Mantenha o kit à sua beira.
WARNI NG
Tenha cuidado, o líquido antifuro é prejudicial se ingerido e provoca irritação nos olhos.Mantenha este produto fora do alcance das crianças.O prazo de validade do líquido está indicado no frasco.Após utilização, não deite o frasco no lixo doméstico, entregue-o num concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer local fiável de eliminação de resíduos.Não se esqueça de adquirir um novo frasco antifuro, disponível num concessionário Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da sua confiança.
► Circule imediatamente durante, cerca de,
5 km (3 milhas) a uma velocidade reduzida (entre 20 a 60 km/h (12 e 37 mph)) para tapar o furo.► Pare para verificar a reparação e medir a pressão dos pneus utilizando o kit.
Pressão, ajustar e verificar a
pressão dos pneus
► Acione o seletor A para a posição de "Pressão".► Desenrola o tubo branco G completamente.
Page 257 of 360
257
Em caso de emergência
8
– Quando voltar a instalar, acione o indicador de mudança de direção na direção da parte da frente e volte a acioná-lo na direção da parte traseira do veículo.As lâmpadas de cor âmbar (indicadores de mudança de direção, incluindo laterais) têm de ser substituídos por lâmpadas de especificação e cor idênticas.
Lâmpadas traseiras
1.Luzes dos travões/laterais (P21/5W-21/5W)
2.Indicadores do sinal de mudança de direção (PY21W-21W âmbar)
3.Luzes de marcha-atrás (P21W-21W)
4.Luzes de nevoeiro/Luzes laterais (P21/4W-21/4W)
NOTIC E
Para veículos com acabamentos interiores, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para realizar o serviço.
► Identifique a lâmpada fundida e, de seguida,
dependendo da versão, abra as portas traseiras ou o taipal traseiro.
► Com portas laterais de abertura lateral, desaparafuse os 2 parafusos de fixação do exterior.► Com taipal traseiro, desprenda o revestimento de plástico do exterior, incline-o para fora para o remover. De seguida, desaperte
os 2 parafusos de fixação.
► A partir do interior, e dependendo da versão, remova a grelha de ventilação.
► Enquanto mantém a lâmpada no lugar, pressionar a mola no interior e depois remova cuidadosamente a lâmpada.► Desligue o conector elétrico.
► Afaste ligeiramente as 3 patilhas e extraia o suporte da lâmpada.► Remova a lâmpada que fundida pressionado-a ligeiramente enquanto a roda 1/4 de volta para a direita.► Substitua a lâmpada.
Page 259 of 360
259
Em caso de emergência
8
Luzes de cortesia com lâmpadas
W5W-5W
► Desaperte a lente inserindo uma chave de fendas fina nas ranhuras de cada lado da luz de cortesia.► Remova a lâmpada e substitua-a.Para reinstalar, fixe a lente no lugar e certifique-se de que está segura.
Plataforma da cabine (luzes
traseiras)
1.Indicadores de direção (P21W-21W).
2.Luzes de travões (P21W-21W).
3.Luzes laterais (R10W-10W).
4.Luzes de marcha-atrás (P21W-21W)
5.Luzes de nevoeiro (P21W-21W).
► Localize a lâmpada fundida.► Desaparafuse os 4 parafusos de fixação da unidade das lâmpadas e retire-a.► Remova a lâmpada que fundida pressionado-a ligeiramente enquanto a roda 1/4 de volta para a direita.► Mude a lâmpada.
Mudar um fusível
Aceder às ferramentas e à
caixa de fusíveis do tablier
Os saca-fusíveis e os fusíveis estão localizados atrás da tampa da caixa de fusíveis.► Desengate a tampa puxando a parte superior esquerda e, de seguida, a direita.
► Remova completamente a tampa.
