781-3. Zabezpečovací systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

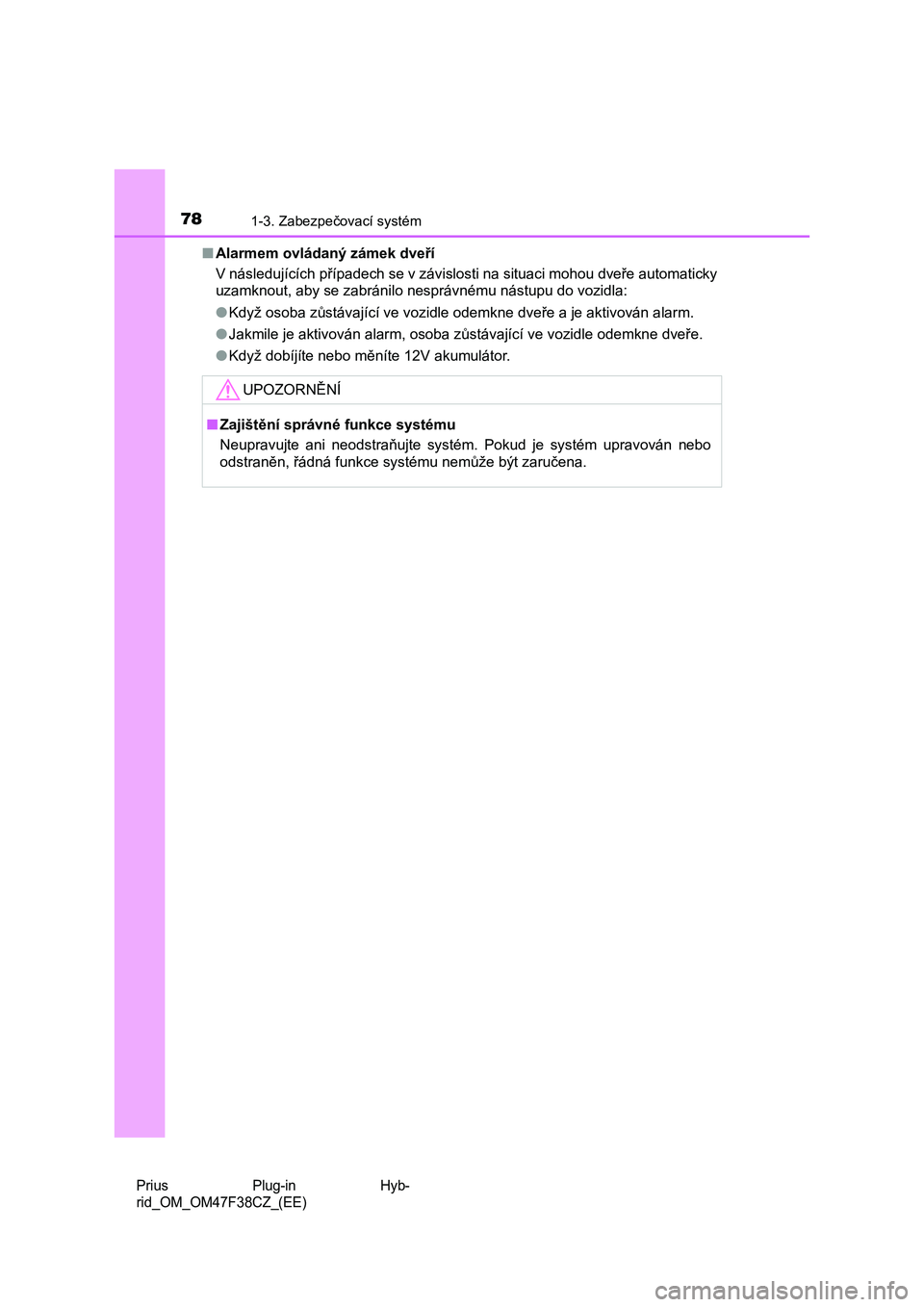

■ Alarmem ovládaný zámek dveří
V následujících případech se v závislosti na situaci mohou dveř e automaticky
uzamknout, aby se zabránilo nesprávnému nástupu do vozidla:
● Když osoba zůstávající ve vozidle odemkne dveře a je aktivován alarm.
● Jakmile je aktivován alarm, osoba zůstávající ve vozidle odemkne dveře.
● Když dobíjíte nebo měníte 12V akumulátor.
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte systém. Pokud je systém upravován nebo
odstraněn, řádná funkce systému nemůže být zaručena.

1322-2. Nabíjení
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Zamkněte dveře použitím systému Smart Entry & Start nebo bez-
drátovým dálkovým ovládáním. ( S. 273)
Víko nabíjecího portu se uzamkne.
Pokud je víko nabíjecího portu zavřeno při zamknutých dveřích, víko
nabíjecího portu se uzamkne.
■ Víko nabíjecího portu
● Pokud je zadní okraj víka nabíjecího portu (viz obrázky na S. 112 a 131)
stisknut, když jsou dveře zamknuty a nemáte u sebe elektronický klíč, víko
nabíjecího portu se mírně otevře, ale zůstane zamknuto. Mějte e lektronický
klíč u sebe nebo odemkněte dveře, a pak dvakrát stiskněte víko nabíjecího
portu, abyste ho otevřeli.
● Pokud je víko nabíjecího portu opakovaně otevřeno a zavřeno, zámek víka
nabíjecího portu nemusí fungovat, aby systém chránil. V tom pří padě po
chvíli stiskněte víko nabíjecího portu dvakrát.
■ Pokud byl systém Smart Entry & Start deaktivován v přizpůsobeném na-
stavení
Systém zamykání chytrého víka a konektoru bude také deaktivován . Pokud
byl systém bezklíčového nastupování a startování deaktivován v přizpůsobe-
ném nastavení, víko nabíjecího portu může být zamknuto a odemkn uto pro-
vedením následujících postupů.
● Zamknutí víka nabíjecího portu
Zavřete víko nabíjecího portu. ( S. 112)
Zamkněte dveře použitím bezdrátového dálkového ovládání nebo sp ína-
čem centrálního zamykání dveří. ( S. 273, 275)
Víko nabíjecího portu může být zamknuto, pokud jsou provedeny k roky
a v opačném pořadí.
● Odemknutí víka nabíjecího portu
Odemkněte dveře použitím bezdrátového dálkového ovládání nebo s pí-
načem centrálního zamykání dveří. ( S. 273, 275)
Otevřete víko nabíjecího portu. ( S. 112)
2
1
2
1
2
1
2

1352-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)

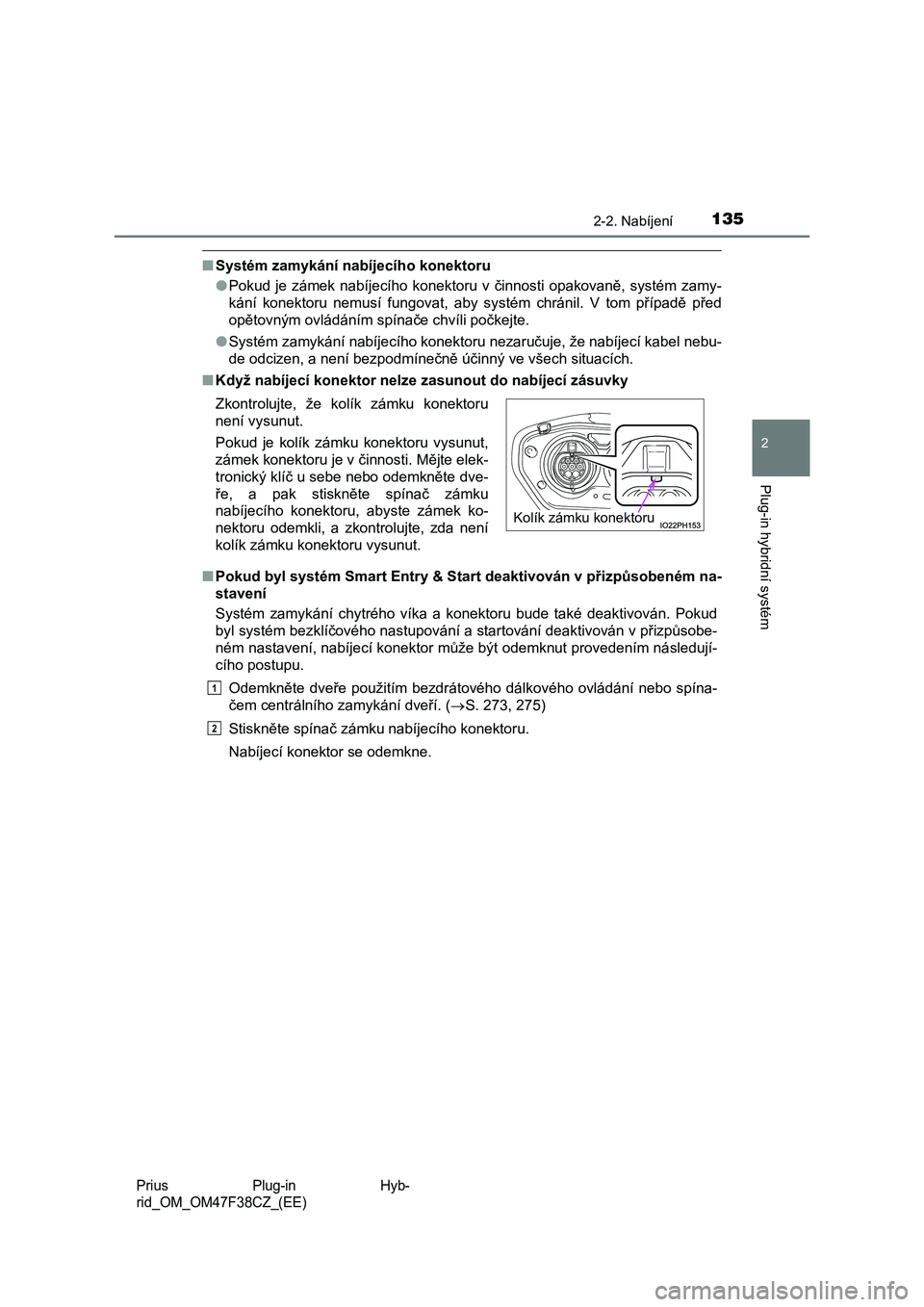

■ Systém zamykání nabíjecího konektoru
● Pokud je zámek nabíjecího konektoru v činnosti opakovaně, systém zamy-
kání konektoru nemusí fungovat, aby systém chránil. V tom přípa dě před
opětovným ovládáním spínače chvíli počkejte.
● Systém zamykání nabíjecího konektoru nezaručuje, že nabíjecí kabel nebu-
de odcizen, a není bezpodmínečně účinný ve všech situacích.
■ Když nabíjecí konektor nelze zasunout do nabíjecí zásuvky
■ Pokud byl systém Smart Entry & Start deaktivován v přizpůsobeném na-
stavení
Systém zamykání chytrého víka a konektoru bude také deaktivován . Pokud
byl systém bezklíčového nastupování a startování deaktivován v přizpůsobe-
ném nastavení, nabíjecí konektor může být odemknut provedením n ásledují-
cího postupu.
Odemkněte dveře použitím bezdrátového dálkového ovládání nebo s pína-
čem centrálního zamykání dveří. ( S. 273, 275)
Stiskněte spínač zámku nabíjecího konektoru.
Nabíjecí konektor se odemkne.
Zkontrolujte, že kolík zámku konektoru
není vysunut.
Pokud je kolík zámku konektoru vysunut,
zámek konektoru je v činnosti. Mějte elek-
tronický klíč u sebe nebo odemkněte dve-
ře, a pak stiskněte spínač zámku
nabíjecího konektoru, abyste zámek ko-
nektoru odemkli, a zkontrolujte, zda není
kolík zámku konektoru vysunut.
Kolík zámku konektoru
1
2

1372-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Namontujte znovu kryt do původní polohy.
Tento způsob je provizorní postup pouze pro případ nouze. Pokud problém trvá,
nechte ihned vozidlo prohlédnout kterýmkoliv autorizovaným prod ejcem nebo
v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Neovládejte nouzovou uvolňovací páčku, když může být nabíjecí k onektor
odemknut normálním postupem.
■ Když dobíjíte nebo měníte 12V akumulátor.
 S. 702
VÝSTRAHA
■Když připojujete nabíjecí konektor do nabíjecí zásuvky
5
Dávejte pozor, abyste se nedotkli části
zámku víka nabíjecího portu.
Když je v činnosti zámek konektoru, zá-
mek víka nabíjecího portu bude také
v činnosti. Kolík zámku víka nabíjecího
portu může narazit do ruky, což může mít
za následek zranění.Kolík zámku víka nabíjecího portu

1612-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
■ Doba nabíjení
 S. 143
■ Bezpečnostní funkce
Nabíjení nebude zahájeno, když nabíjecí konektor není zamknutý. Pokud se
indikátor nabíjení nerozsvítí, i když je nabíjecí konektor zasu nut, vytáhněte
a znovu zasuňte konektor, a pak zkontrolujte, zda indikátor nabí jení svítí.
■ Když je venkovní teplota nízká nebo vysoká
Úroveň na zobrazení zbývajícího nabití ( S. 232) může mírně poklesnout,
když je spínač POWER zapnut do režimu ZAPNUTO, i když bylo nabí jení do-
končeno a hybridní (trakční) akumulátor je plně nabitý. To však nesignalizuje
poruchu.
■ Doba nabíjení se může prodloužit
 S. 144
■ Při nabíjení
Když je spínač POWER zapnut do režimu ZAPNUTO a je zobrazen mon itor
energie, na monitoru energie je zobrazen nabíjecí konektor a je zobrazen tok
elektřiny během nabíjení ( S. 223). Když je nabíjecí konektor zamknutý,
zobrazí se .
■ Když nelze odemknout nabíjecí kabel
 S. 136
■ Když vytahujete nabíjecí konektor
■ Otvírací tlačítko
Mějte elektronický klíč u sebe a stiskněte
spínač zámku nabíjecího konektoru a zkont-
rolujte, že je zámek uvolněn, a pak vytáh-
něte nabíjecí konektor směrem k sobě.
Když je víko nabíjecího portu otevřeno,
dbejte na to, abyste se nedotkli otvíracího
tlačítka. Pokud se ho nechtěně dotknete,
víko nabíjecího portu nebo zámek konek-
toru se může uvést v činnost.
Pokud se nechtěně uvedou v činnost, měj-
te elektronický klíč u sebe nebo odemkně-
te dveře, a pak stiskněte spínač zámku
nabíjecího konektoru, abyste ho odemkli.
Otvírací tlačítko

5847-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Kapota
Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
Zatáhněte pomocnou páčku zá-
padky a zvedně te kapotu.
Otevřenou kapotu podepřete
vložením podpěrné tyče do ot-
voru.
Uvolněte zámek zevnitř voz idla, abyste otevřeli kapotu.
1
2
3

6297-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
7
Údržba a péče

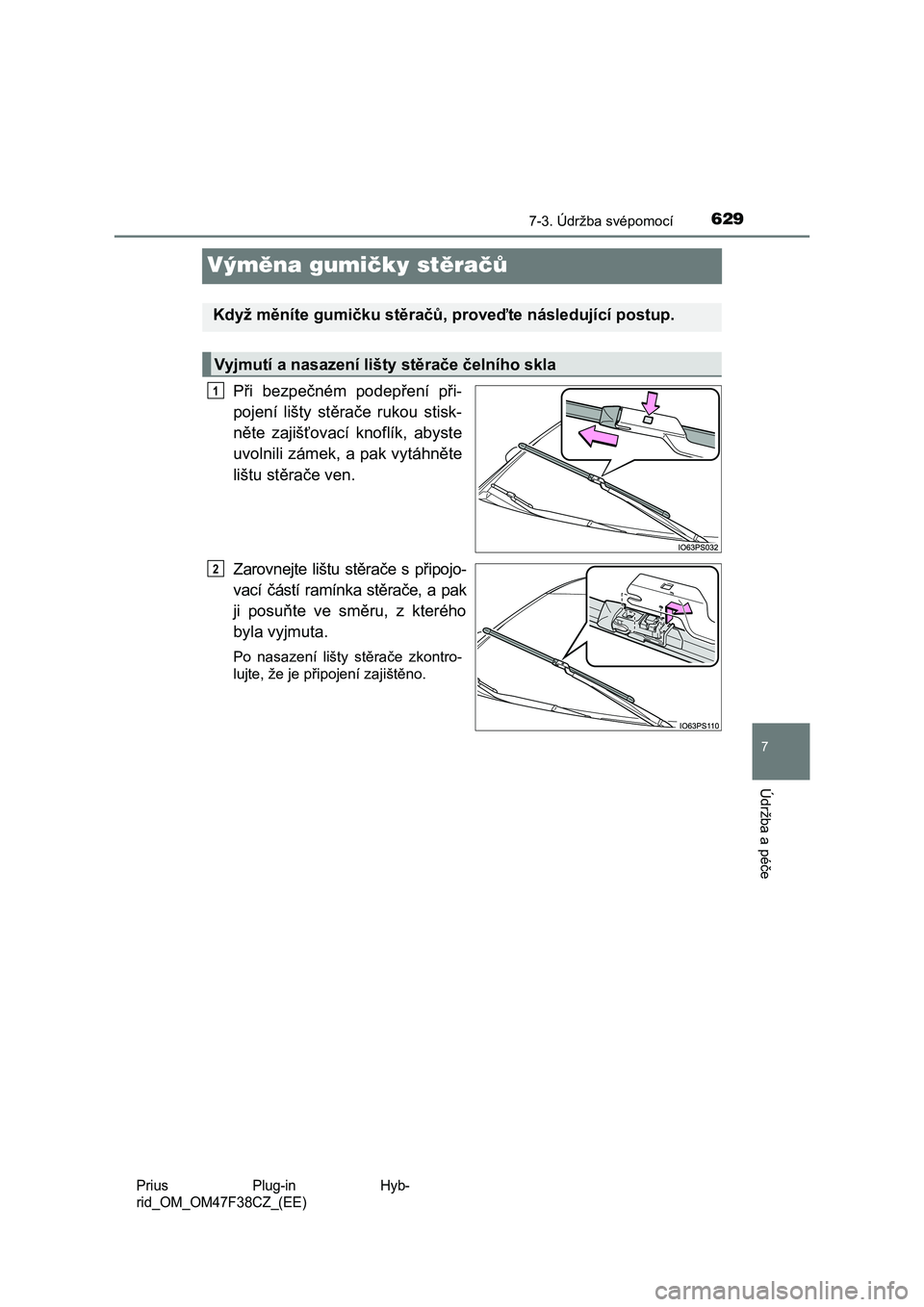

Výměna gumičky stěračů
Při bezpečném podepření při-
pojení lišty stěrače rukou stisk-
něte zajišťovací knoflík, abyste
uvolnili zámek, a pak vytáhněte
lištu stěrače ven.
Zarovnejte lištu stěrače s připojo-
vací částí ramínka stěrače, a pak
ji posuňte ve směru, z kterého
byla vyjmuta.
Po nasazení lišty stěrače zkontro-
lujte, že je připojení zajištěno.
Když měníte gumičku stěračů, proveďte následující postup.
Vyjmutí a nasazení lišty stěrače čelního skla
1
2

6327-3. Údržba svépomocí
Prius Plug-in Hyb-
rid_OM_OM47F38CZ_(EE)
Baterie elektronického klíče
● Plochý šroubovák
● Lithiová baterie CR2032
Uvolněte zámek a vytáhněte
mechanický klíč ven.
Vyjměte kryt.
Použijte šroubovák příslušné veli-
kosti. Násilné páčení může způso-
bit poškození krytu.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Pokud je baterie vybitá , vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2
