2023 TOYOTA HILUX zvedák

5908-2. Postupy v případě nouze
HILUX_OM_OM0K789CZ_(EE)
Vzadu
Pod těleso zadní nápravy
Vozidla s kulatým tělesem
zadní nápravy
Vozidla s hranatým tělesem
zadní nápravy
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vozidla s kulatým tělesem
zadní nápravy: Když umísťuje-
te zvedák pod těleso zadní
nápravy, ujistěte se, že drážka
na horní části zvedáku dose-
dá na těleso zadní nápravy.
Vozidla s hranatým tělesem
zadní nápravy: Když umísťuje-
te zvedák pod těleso zadní
nápravy, ujistěte se, že zve-
dák dosedá na střed tělesa
zadní nápravy.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
1
2
6
1
2
7

5948-2. Postupy v případě nouze
HILUX_OM_OM0K789CZ_(EE)
Ty p C
Položte kolo stranou s dříkem
ventilku směrem nahoru a na-
saďte držák, přičemž zasuňte čep
do otvoru pro upevňovací mati-
ci kola. Otočte nástavcem kliky
zvedáku doprava, a byste napnuli
řetěz.
Pak se ujistěte, že čep je v otvoru
pro upevňovací matici kola a držák
je vystředěn ve středním otvoru kola.
Držák
Čep
VÝSTRAHA
■ Uložení kola s defektem
Nedodržením pokynů uvedených níže může dojít k poškození nosiče rezerv-
ního kola a ztrátě kola, což by mohlo způsobit smrtelná nebo vá žná zranění.
Uložení kola s defektem, zvedáku a veškerého nářadí
nesprávně
správně
1
1
2

5958-2. Postupy v případě nouze
HILUX_OM_OM0K789CZ_(EE)
8
Když nastanou potíže
Zvedněte kolo.
Abyste ochránili ozdobné plochy
kola, dejte mezi ozdobné plochy kol
a rám hadr.
Při zvedání kola zajistěte, aby se
kolo zvedalo přímo nahoru bez doty-
ku okolních součástí, abyste zabrá-
nili jeho vypadnutí vpřed při nehodě
nebo náhlém zabrzdění.
Když je kolo v polovině dráhy, pro
správné uložení zkontrolujte, že za-
věšovací řetěz prochází otvorem
kola.
Utahovací moment:
37,0 N•m
Ověřte, že kolo po dotažení není
uvolněné:
Zatlačte a zatáhněte za kolo
Zkuste kolem zatočit
Vizuálně zkontrolujte, že se kolo
neopírá o okolní součásti.
Pokud je kolo uvolněné nebo nesprávně upevněné, opakujte krok
a krok .
Opakujte krok , kdykoliv je kolo spuštěno nebo je s ním manipu-
lováno.
Stlačte výstupek na konci kliky
zvedáku a rozeberte konec kliky
zvedáku, nástavce kliky zvedá-
ku a klíč na matice kol.
Uložte bezpečně nářadí a zvedák.
2
3
1
2
2
3
43
5
6

5968-2. Postupy v případě nouze
HILUX_OM_OM0K789CZ_(EE)

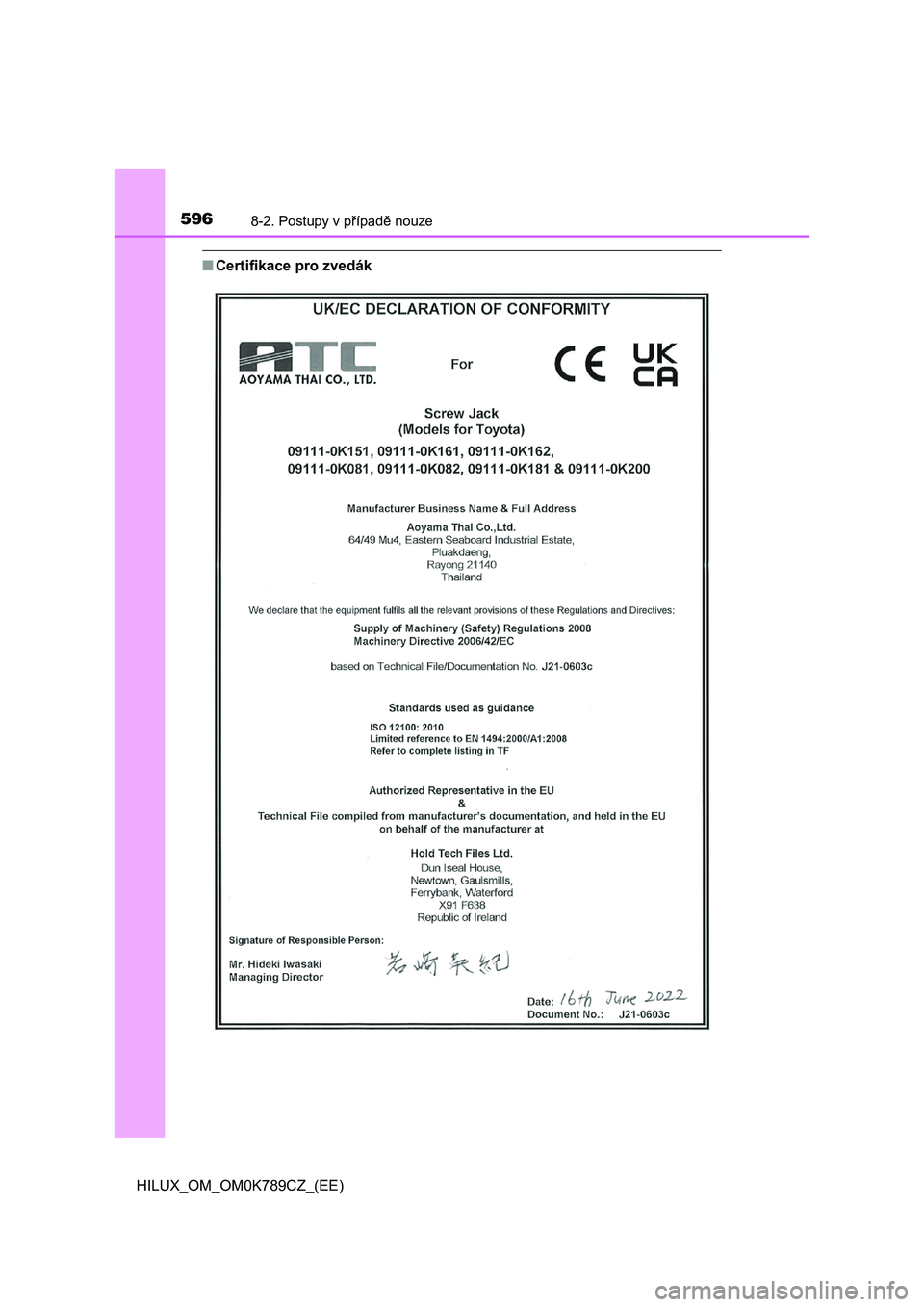

■Certifikace pro zvedák

5978-2. Postupy v případě nouze
HILUX_OM_OM0K789CZ_(EE)
8
Když nastanou potíže
■Kolo s defektem
Opravte nebo vyměňte kolo s defektem co nejdříve.
Při ukládání opraveného nebo vyměněného kola na nosič odstraňte hadry,
které chrání povrchy kol.
VÝSTRAHA
■ Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpeč ně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě n ebo náhlém
zabrzdění.
UPOZORNĚNÍ
■ Když ukládáte kolo s defektem
Ujistěte se, že mezi kolem a podvozkem vozidla nic neuvízlo (kr omě hadrů,
které jsou použity při ukládání kola s defektem).
■ Když montujete nástavec kliky zvedáku
Zasuňte čtvercovou hlavu bezpečně, až uslyšíte cvaknutí. Jinak může ná-
stavec vypadnout a může poškodit lak nebo karoserii vozidla.

665Abecední rejstřík
HILUX_OM_OM0K789CZ_(EE)
Chladicí kapalina mezichladiče
Kontrola................................. 492
Objem ................................... 634
Příprava a kontrola před
zimou .................................. 373
Chladicí kapalina motoru
Kontrola................................. 492
Objem ................................... 634
Příprava a kontrola před
zimou .................................. 373
Chladič ...................................... 493
Identifikace
Motor ..................................... 625
Vozidlo .................................. 624
Identifikační číslo vozidla ....... 624
Indikátor Eko jízdy ........... 124, 126
Indikátor poruchy .................... 567
Indikátory.................................. 120
Informace o jízdě ..................... 135
Informace o spotřebě paliva ... 142
Inicializace
Položky pro inicializaci .......... 655
Údaje údržby motorového
oleje .................................... 491
Jízda
Pokyny pro jízdu v zimě ........ 373
Pokyny při záběhu ................ 194
Postupy ................................. 190
Správná poloha ....................... 38
Kapalina
Automatická převodovka ...... 636
Brzdy..................................... 638
Ostřikovač ............................. 498
Rozvodovka .......................... 637
Spojka ................................... 638
Volant.................................... 639
Kapota ...................................... 484
Klíč pro obsluhu ...................... 146
Klíč s bezdrátovým
dálkovým ovládáním ............. 147
Výměna baterie..................... 516
Zamykání/odemykání ........... 147
Klíče .......................................... 146
Bezklíčový nástup ................. 147
Elektronický klíč .................... 146
Klíč s bezdrátovým
dálkovým ovládáním........... 147
Klíče ...................................... 146
Pokud elektronický klíč řádně
nefunguje............................ 600
Pokud ztratíte klíče ............... 149
Spínač motoru ...................... 219
Štítek s číslem klíče .............. 146
Výměna baterie..................... 516
Klika zvedáku ........................... 587
Kola ........................................... 512
Rozměry ............................... 640
Výměna kol ........................... 581
Koncová světla
Spínač světel ........................ 247
Výměna žárovek ........... 542, 549
Watty..................................... 643
Kondenzátor............................. 493
Kontrolka bezpečnostního
pásu řidiče ............................. 570
Kontrolka bezpečnostních
pásů cestujících vzadu ......... 570
Kosmetické zrcátko ................. 464
CH
I
J
K
*: Viz "Příručka pro uživatele navigačního a multimediálního sys tému"
nebo "Příručka pro uživatele multimediálního systému".

674Abecední rejstřík
HILUX_OM_OM0K789CZ_(EE)
Zrcátka
Kosmetické zrcátko ............... 464
Odmlžování vnějších
zpětných zrcátek......... 435, 444
Vnější zpětná zrcátka............ 180
Vnitřní zpětné zrcátko ........... 178
Zvedák
Zvedák z výbavy vozidla ....... 582Žárovky
Výměna................................. 525
Watty..................................... 643Ž
