2022 YAMAHA YZF-R7 stop start

Functies van instrumenten en bed ienin gselementen
3-3
3
Het stuur ontgrendelenDruk de sleutel in en draai deze naar “OFF”.
DAU4939R
Controlelampjes en waarschu-
win gslampjes
DAU88680
Controlelampjes richtin gaanwijzers
“” en“”
Elk controlelampje ga at knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU91820
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU88690
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU91830
Waarschuwin gslampje olie druk “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is.OPMERKINGAls de machine wordt ingeschakeld moet
dit lampje gaan branden, kort uitgaan, en
dan blijven branden totdat de motor is ge-
start. Laat als dit niet het geval is de machi-
ne nakijken door een Yamaha dealer.LET OP
DCA21211
Als het waarschuwin gslampje gaat
b ran den terwijl d e motor draait, stop dan
d e motor en controleer het olieniveau.
Vul als het olieniveau laa g is vol doen de
olie van het aan bevolen type bij. Als het
waarschuwin gslampje na het b ijvullen
1. Drukken.
2. Draaien.12
1. Controlelampje linker richtingaanwijzer

Functies van instrumenten en bed ienin gselementen
3-5
3
gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU93230
ABS-waarschuwin gslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA21120
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelheid van 5 km/h (3
mi/h) he bt bereikt of als het waarschu-
win gslampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichtig om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAU92970
Controlelampje schakelmoment
Dit controlelampje kan zo worden ingesteld
dat het bij geselecteerde motortoerentallen
aan- of uitgaat. (Zie pagina 3-11.)
OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje knipperen en vervolgens uitgaan.
Als het lampje niet gaat knipperen of blijft
branden, vraag dan uw Yamaha dealer om
de machine te controleren.
DAU92710
Controlelampje start blokkerin g“”
Als het contactslot wordt uitgeschakeld,
gaat het controlelampje na 30 seconden
continu knipperen om aan te geven dat het
startblokkeersysteem is ingeschakeld. Het
controlelampje stopt na 24 uur met knippe-
ren, maar het startblokkeersysteem blijft in-
geschakeld.OPMERKINGAls de machine wordt ingeschakeld, moet
dit lampje enkele seconden oplichten en
dan uitgaan. Als het lampje niet gaat bran-
den of blijft branden, vraag dan uw Yamaha
dealer om de machine te controleren.Storin g in het transpon dersi gnaal
Als het controlelampje startblokkering
knippert in het patroon 5 keer langzaam ge-
volgd door 2 keer snel, betreft dit mogelijk een storing in het transpondersignaal. Als
deze fout zich voordoet, probeer dan het
volgende.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
4. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan de machine en alle 3 sleu-
tels naar een Yamaha dealer en laat
de standaardsleutels opnieuw code-
ren.
UBEBD0D0.book Page 5 Friday, July 2, 2021 1:24 PM

Functies van instrumenten en bedieningselementen
3-13
3
Rechts
DAU12352
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op “ ”, heeft de lichtsignaalschakelaar
geen effect.
DAU12402
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12664
Noodstopschakelaar “ / ”
Zet deze schakelaar op “ ” (run) alvorens
de motor te starten. Zet deze schakelaar
op “ ” (stop) om de motor uit te schakelen
in een noodgeval, zoals wanneer de machi-
ne omslaat of als de gaskabel blijft hangen.
DAU12713
Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-2 voor
startinstructies voordat u de motor start.
DAU88273
Schakelaar alarmverlichting “OFF/ ”
Met deze schakelaar wordt de alarmver-
lichting ingeschakeld (gelijktijdig knipperen
van alle richtingaanwijzers). De alarmver-
lichting wordt gebruikt in een noodgeval of
om andere verkeersdeelnemers te waar-
schuwen als uw machine stilstaat in een
mogelijk gevaarlijke verkeerssituatie.
De alarmverlichting kan alleen worden in-
of uitgeschakeld als het contactslot in de
stand “ON” staat. De ingeschakelde alarm-
verlichting blijft knipperen als u het contact-
slot naar de stand “OFF” of “LOCK” draait.
Om de alarmverlichting uit te schakelen,
draait u het contactslot weer naar de stand
“ON” en bedient u opnieuw de schakelaar
van de alarmverlichting.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU88941
Schakelaar “SEL/RES”
Deze schakelaar wordt gebruikt om instel-
lingen en weergaven te wijzigen in de mul-
tifunctionele meter. Zie pagina 3-6 voor
meer informatie.
1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “OFF/ ”
3. Startknop “ ”
1 1 12
3 23
UBEBD0D0.book Page 13 Friday, July 2, 2021 1:24 PM

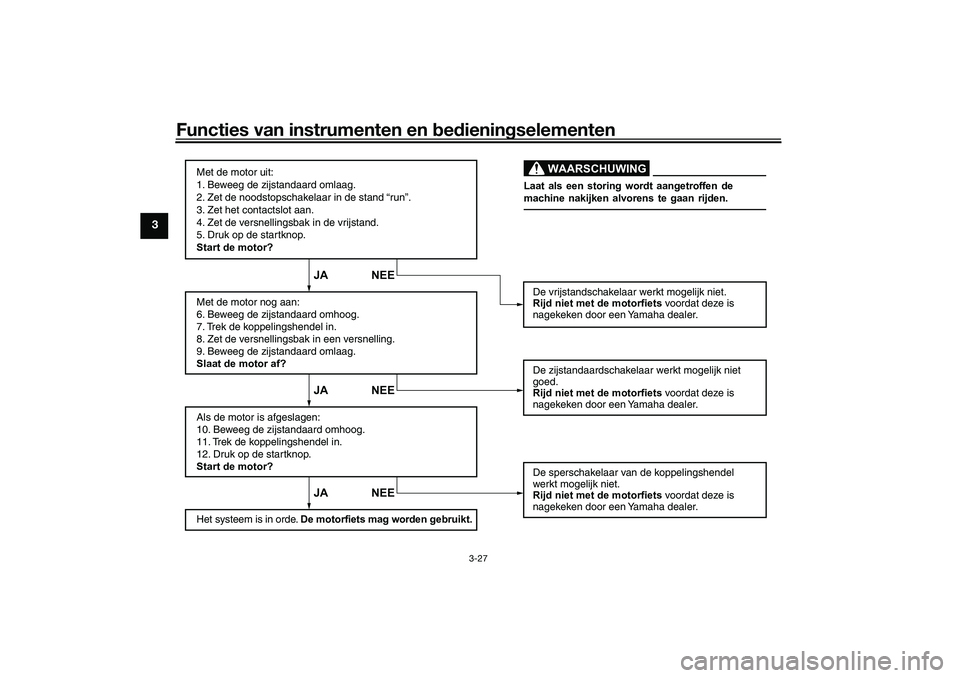

Functies van instrumenten en bedieningselementen
3-27
3
JA NEE JA NEE JA NEE
WAARSCHUWING
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
De vrijstandschakelaar werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
De zijstandaardschakelaar werkt mogelijk niet
goed.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor? De sperschakelaar van de koppelingshendel
werkt mogelijk niet.
Rijd niet met de motorfiets voordat deze is
nagekeken door een Yamaha dealer.
Het systeem is in orde. De motorfiets mag worden gebruikt. Laat als een storing wordt aangetroffen de
machine nakijken alvorens te gaan rijden.
UBEBD0D0.book Page 27 Friday, July 2, 2021 1:24 PM

Gebruik en belangrijke rij-informatie5-2
5
DAU93530
De motor startenHet startspersysteem staat starten toe
wanneer: de versnellingsbak in de vrijstand
staat of
 de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten1. Draai het contactslot naar ON en zet de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 3-3.)OPMERKINGStart de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
 Het waarschuwingslampje oliedruk
moet gaan branden en blijven bran-
den totdat de motor is gestart.
 Het ABS-waarschuwingslampje moet
gaan branden en aan blijven tot de
machine een snelheid van 5 km/h (3
mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te drukken.
5. Laat de startknop los als de motor start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.LET OP
DCA11043
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU88780
OPMERKINGDit model is uitgerust met: een hellingshoeksensor. Deze sensor
stopt de motor als de machine kantelt.
In dat geval gaat ook het controle-
lampje voor storing branden, maar dit
duidt niet op een storing. Schakel de
machinevoeding uit en vervolgens
weer in om het controlelampje uit te
zetten. Wanneer u dit niet, doet zal de
motor niet aanslaan, ook al probeert
de startmotor de motor op gang te
brengen na het indrukken van de
startknop.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
UBEBD0D0.book Page 2 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-11
6
DAU36113
FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende: Controleer alle slangaansluitingen.
 Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
 Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU93141
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen voor een correcte af-
lezing, en controleer dan het olieni-
veau via het kijkglas voor het
motorolieniveau linksonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.OPMERKINGControleer de o-ring op beschadiging en
vervang deze indien nodig.
1. Filterbus
2. Ontluchtingsslang filterbus
2 2 2 1 1
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1 1 1
2 2
3
4
UBEBD0D0.book Page 11 Friday, July 2, 2021 1:24 PM

Periodiek onderhoud en afstelling
6-37
6
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
Verwijder de radiatorvuldop niet terwijl de motor en de koelvl oeistofradiator nog heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
 Breng een dikke doek, bijvoorbeeld een handdoek, aan over de radiatorvuldop en draai deze dan langzaam linksom tegen
de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze links-
om en verwijder de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UBEBD0D0.book Page 37 Friday, July 2, 2021 1:24 PM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-25
Aanduiding ingeschakelde versnelling ... 3-8
ABS ....................................................... 3-15
ABS-waarschuwingslampje .................... 3-5
Accu ...................................................... 6-30
Achterbrugscharnierpunten, smeren .... 6-29
Achteruitkijkspiegels ............................. 3-21
Achterwielophanging, smeren .............. 6-28BBanden ................................................. 6-17
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-17
Brandstofniveaumeter ............................ 3-7
Brandstofverbruik, tips voor een zuinig .................................................... 5-4CClaxonschakelaar ................................. 3-13
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-3
Controlelampje schakelmoment ............. 3-5
Controlelampjes en waarschuwingslampjes ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering............... 3-5DDe motor starten ..................................... 5-2
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar................................ 3-13FFilterbus ................................................ 6-11GGasgreep en gaskabel, controleren en smeren ........................................... 6-26 Gelijkstroom aansluitcontact voor
accessoires ........................................ 3-25
Gereedschapssets ................................. 6-2
Gloeilamp van kentekenverlichting, vervangen........................................... 6-34
IIdentificatienummers .............................. 9-1
Indicator snelschakelen .......................... 3-8
Inrijperiode.............................................. 5-1
Instelmodus voor displayhelderheid
en controlelampje schakelmoment .... 3-11KKabels, controleren en smeren ............ 6-26
Klepspeling ........................................... 6-17
Klok ........................................................ 3-7
Koelvloeistof ......................................... 6-14
Koppelingshendel................................. 3-14LLichtsignaalschakelaar ......................... 3-13
Luchtfilterelement en aftapslang, vervangen en reinigen ........................ 6-16
Luchttemperatuurweergave ................. 3-10MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-11
Motor raakt oververhit .......................... 6-37
Multifunctioneel display.......................... 3-8
Multifunctionele meter ............................ 3-6NNoodstopschakelaar ............................ 3-13OOnderhoud ............................................. 7-1
Onderhoud en smering, periodiek.......... 6-5 Onderhoud, uitstootcontrolesysteem .....6-3
Ondersteunen van de motorfiets ..........6-34
PParkeren ..................................................5-4
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................6-35RRegistratie van gegevens, voertuig .........9-2
Rem- en koppelingshendels,
controleren en smeren........................6-27
Rem- en schakelpedalen, controleren en smeren ...........................................6-27
Remhendel ............................................3-15
Remlichtschakelaars .............................6-21
Rempedaal ............................................3-15
Remvloeistofniveau, controleren ..........6-22
Remvloeistof, verversen........................6-23
Richtingaanwijzerschakelaar.................3-13SSchakelaar alarmverlichting ..................3-13
Schakelaar SEL/RES.............................3-13
Schakelen ...............................................5-3
Schakelpedaal ......................................3-14
Schokdemperunit, afstellen ..................3-24
Serienummer motorblok .........................9-1
Snelheidsmeter .......................................3-6
Spanning aandrijfketting .......................6-24
Specificaties............................................8-1
Stallen .....................................................7-3
Startblokkeersysteem .............................3-1
Startknop ..............................................3-13
Startspersysteem ..................................3-26
Stationair toerental, controleren ...........6-16
Storingsindicatielampje (MIL)..................3-4
UBEBD0D0.book Page 1 Friday, July 2, 2021 1:24 PM
