Functies van instrumenten en bedieningselementen
4-14
4
DAU9145A
Instellingen MENUHet scherm MENU bevat de volgende in-
stellingenmodules. Selecteer een module
om gerelateerde instellingen te wijzigen. Toegang en gebruik van het instellingen
MENU
Het instellingen MENU wordt als volgt ge-
bruikt:
Draai de wielschakelaar omhoog of omlaag
om items te markeren of waarden te verho-
gen of verlagen en druk de wielschakelaar
kort naar binnen om de selectie te bevesti-
gen.
Houd de wielschakelaar ingedrukt totdat
het scherm terugkeert naar de hoofdweer-
gave om het MENU op enig moment te ver-
laten.
OPMERKING
Sommige schermen van het instellin-
genmenu bevatten een naar boven
wijzend driehoeksym bool. Selecteer
het driehoeksymbool om aangebrach-
te wijzigingen op te slaan en het huidi-
ge scherm af te sluiten. 
Als er machinebeweging wordt gede-
tecteerd, zal het systeem automatisch
het instellingen MENU afsluiten en te-
rugkeren naar het hoofdscherm.
 Sluit elk menu af met het drie-
hoeksymbool (indien weergegeven)
om te verzekeren dat de gewenste
wijzigingen worden opgeslagen. Als u
het instellingenmenu afsluit door de
wielschakelaar ingedrukt te houden,
worden wijzigingen mogelijk niet op-
geslagen.
“Display Setting”
Met deze module kunt u de rondetijdmo-
dus en de toerentellerkleurmodus in- of uit-
schakelen.
Als de rondetijdmodus wordt geselecteerd,
geven de twee voertuiginformatiedisplays
op het hoofdscherm een rondetimer en een
Module Beschrijving
“Exit” MENU afsluiten en terug-
keren naar het hoofd-
scherm
“Display Set-
ting” Rondetijdmodus in- of uit-
schakelen en toerenteller-
kleur aanpassen
“Manual TCS
Setting” Instellingen van de tractie-
regeling/SCS/LIF voor
“TCS-MODE M” aanpas-
sen
“Vehicle Set-
ting” Instellingen BC/snelscha-
kelsysteem aanpassen
“Shift Indica-
tor” Schakelindicator in- of uit-
schakelen en instellingen
van de toerenteller aan-
passen
Display S
etting
Exit
Manual TCS S ettingVehicle S ettingShift Ind icator
km/h
MENU

Functies van instrumenten en bedieningselementen
4-15
4
rondeteller weer. Schakel om de rondetijd-
modus af te sluiten de rondetimer uit in de
display-instelmodule.
Selecteer ON om de toerenteller te wisse-
len naar de kleurmodus.
“Manual TCS Setting”
Met deze module kunt u de “TCS-MODE
M” aanpassen. Deze modus is toegankelijk
via het hoofdscherm door middel van de
schakelaars MODE.
TractieregelingDit model gebruikt een variabel tractiecon-
trolesysteem. Voor elk instelllingsniveau
geldt dat hoe meer de machine helt, hoe
meer tractiecontrole (systeeminterventie) er
wordt toegepast.
Er zijn 3 instellingsniveaus beschikbaar
voor de “TCS-MODE M”. Instellingsniveau 1 oefent de minste alge-
hele systeeminterventie uit, terwijl instel-
lingsniveau 3 de meeste algehele
tractiecontrole uitoefent.
OPMERKING
De tractieregeling kan alleen worden
in- of uitgeschakeld via het hoofd-
scherm met behulp van de schake-
laars MODE.
 SCS en LIF kunnen onafhankelijk van
de tractieregeling worden uitgescha-
keld voor “TCS-MODE M”.
 Als “TCS-MODE” op “OFF” wordt ge-
zet op het hoofdscherm, worden de
tractieregeling, SCS en LIF ook uitge-
schakeld.SCSSCS kan worden ingesteld op OFF, 1, 2 en
3.
OFF schakelt de anti-uitbreekregeling uit,
instellingsniveau 1 oefent de minste sy-
steeminterventie uit en instellingsniveau 3
oefent de meeste systeeminterventie uit.
LIFLIF kan worden ingesteld op OFF, 1, 2 en 3. Instellingsniveau 1 oefent de minste sy-
steeminterventie uit en instellingsniveau 3
reduceert het loskomen van het voorwiel
het meest.
OFF schakelt LIF uit.
“Vehicle Setting”
Via de voertuiginstelmodule kunt u de in-
stelling van het BC- en snelschakelsysteem
aanpassen.
TCS
1SC S 1LIF 1
km/h
Manual TCS Setting
BC SettingQS S etting
km/h
Vehicle Setting
UB7ND1D0.book Page 15 Monday, August 30, 2021 2:32 PM

11-1
11

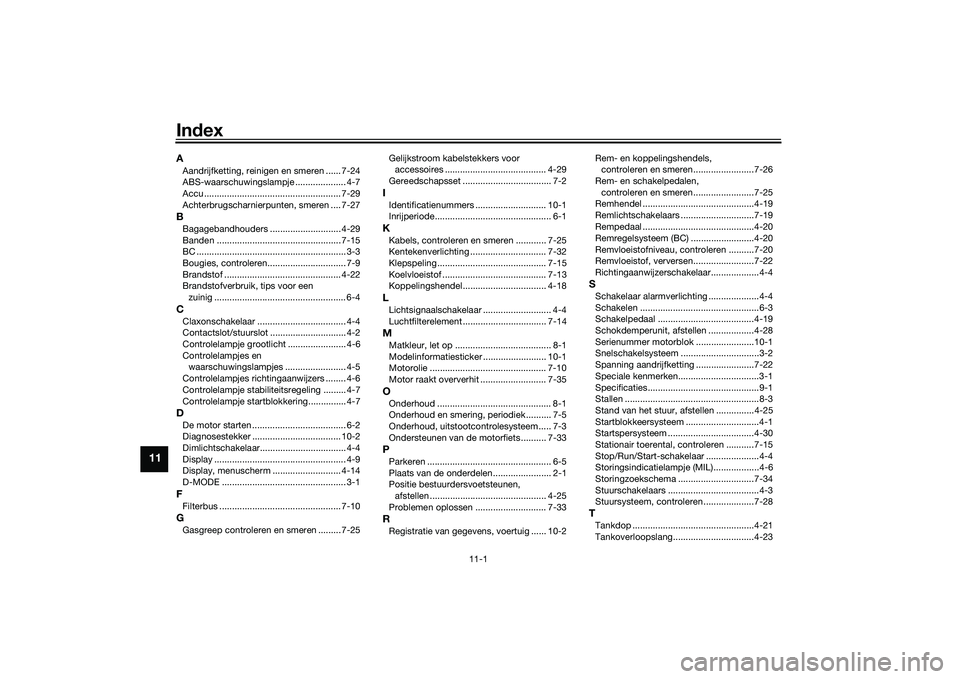

IndexAAandrijfketting, reinigen en smeren ...... 7-24
ABS-waarschuwingslampje .................... 4-7
Accu ...................................................... 7-29
Achterbrugscharnierpunten, smeren .... 7-27BBagagebandhouders ............................ 4-29
Banden ................................................. 7-15
BC ........................................................... 3-3
Bougies, controleren............................... 7-9
Brandstof .............................................. 4-22
Brandstofverbruik, tips voor een zuinig .................................................... 6-4CClaxonschakelaar ................................... 4-4
Contactslot/stuurslot .............................. 4-2
Controlelampje grootlicht ....................... 4-6
Controlelampjes en waarschuwingslampjes ........................ 4-5
Controlelampjes richtingaanwijzers ........ 4-6
Controlelampje stabiliteitsregeling ......... 4-7
Controlelampje startblokkering............... 4-7DDe motor starten ..................................... 6-2
Diagnosestekker ................................... 10-2
Dimlichtschakelaar.................................. 4-4
Display .................................................... 4-9
Display, menuscherm ........................... 4-14
D-MODE ................................................. 3-1FFilterbus ................................................ 7-10GGasgreep controleren en smeren ......... 7-25 Gelijkstroom kabelstekkers voor
accessoires ........................................ 4-29
Gereedschapsset ................................... 7-2
IIdentificatienummers ............................ 10-1
Inrijperiode.............................................. 6-1KKabels, controleren en smeren ............ 7-25
Kentekenverlichting .............................. 7-32
Klepspeling ........................................... 7-15
Koelvloeistof ......................................... 7-13
Koppelingshendel................................. 4-18LLichtsignaalschakelaar ........................... 4-4
Luchtfilterelement ................................. 7-14MMatkleur, let op ...................................... 8-1
Modelinformatiesticker ......................... 10-1
Motorolie .............................................. 7-10
Motor raakt oververhit .......................... 7-35OOnderhoud ............................................. 8-1
Onderhoud en smering, periodiek.......... 7-5
Onderhoud, uitstootcontrolesysteem..... 7-3
Ondersteunen van de motorfiets .......... 7-33PParkeren ................................................. 6-5
Plaats van de onderdelen ....................... 2-1
Positie bestuurdersvoetsteunen, afstellen .............................................. 4-25
Problemen oplossen ............................ 7-33RRegistratie van gegevens, voertuig ...... 10-2 Rem- en koppelingshendels,
controleren en smeren........................7-26
Rem- en schakelpedalen, controleren en smeren........................7-25
Remhendel ............................................4-19
Remlichtschakelaars .............................7-19
Rempedaal ............................................4-20
Remregelsysteem (BC) .........................4-20
Remvloeistofniveau, controleren ..........7-20
Remvloeistof, verversen........................7-22
Richtingaanwijzerschakelaar...................4-4
SSchakelaar alarmverlichting ....................4-4
Schakelen ...............................................6-3
Schakelpedaal ......................................4-19
Schokdemperunit, afstellen ..................4-28
Serienummer motorblok .......................10-1
Snelschakelsysteem ...............................3-2
Spanning aandrijfketting .......................7-22
Speciale kenmerken................................3-1
Specificaties............................................9-1
Stallen .....................................................8-3
Stand van het stuur, afstellen ...............4-25
Startblokkeersysteem .............................4-1
Startspersysteem ..................................4-30
Stationair toerental, controleren ...........7-15
Stop/Run/Start-schakelaar .....................4-4
Storingsindicatielampje (MIL)..................4-6
Storingzoekschema ..............................7-34
Stuurschakelaars ....................................4-3
Stuursysteem, controleren ....................7-28TTankdop ................................................4-21
Tankoverloopslang................................4-23
