Display för sensordetektering, avstånd
till föremål
Sensorernas avkänningsområdeACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
Avståndsdisplay
När ett föremål detekteras av en sensor visas det ungefärliga avståndet till föremålet på
informationsdisplayen, skärmen till navigationssystemet (i förekommande fall) eller
multimediasystemet (i förekommande fall). (När avståndet till föremålet blir kortare kan
avståndssegmenten börja blinka.)
Bilderna kan skilja sig från de som visas i illustrationerna.
• Ungefärligt avstånd till föremålet
– Främre mittsensor: 100 cm till
60 cm
– Bakre mittsensor: 150 cm till 60 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
60 cm till 45 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
5.5 Använda körstödssystemen
315
5
Körning

• Ungefärligt avstånd till föremålet:
45 cm till 30 cm
Informationsdisplay Skärm till navigations- eller multimediasystem
• Ungefärligt avstånd till föremålet:
30 cm till 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar långsamt.
• Ungefärligt avstånd till föremålet:
Mindre än 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar snabbt.
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen är
närmare föremålet än 30 cm hörs
summertonen ihållande
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Även när sensorerna är aktiva är
summertonen ljudlös i vissa
situationer (funktion för att
automatiskt dämpa summern)Dämpning av summertonen (modeller
med PKSB)
• Automatisk ljudlös funktion
Även om sensorerna är aktiverade blir
summertonen ljudlös i följande
situationer:
– Avståndet mellan bilen och det
detekterade föremålet blir inte
kortare (utom när avståndet mellan
bilen och föremålet är högst 30 cm).
– Din bil kör iväg från föremålet.
– Det finns inga detekterbara föremål
i vägen för din bil.
Om ett annat föremål detekteras eller
om situationen förändras medan
summertonen är ljudlös börjar
summertonen höras igen.
5.5 Använda körstödssystemen
316

VARNING!(Fortsättning)
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om utrustning som kan skymma en
sensor monteras, t.ex.
bogseringsögla, stötfångarskydd
(extra list etc.) cykelhållare eller
snöplog.
• När du använder en automatisk
biltvätt.
• Om bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller ett fel har
uppstått.
• Om bilen körs på ett sportigt sätt
eller i terräng.
• Om däcken inte har korrekt lufttryck.
• Om däcken är svårt slitna.
• Om snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används.
OBSERVERA
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF tänds
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte
återgår till normalt skick efter en stunds
körning ska sensorerna och ytorna
omkring dem på stötfångarna rengöras.)
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
på
informationsdisplayen. Samtliga
funktioner för den intelligentaautobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
(→Sid. 149)
När den intelligenta autobromsen har
inaktiverats tänds kontrollampan PKSB
OFF (→Sid. 136) på
informationsdisplayen
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen trycks till
tändningsläge efter att den har varit
avstängd.
Display och summerton för
begränsning av hybridsystemets effekt
och bromsreglering
Om hybridsystemets reglering av
effektbegränsning eller bromsreglering
aktiveras hörs en summerton och ett
meddelande visas på
informationsdisplayen, vindrutedisplayen
(i förekommande fall), eller skärmen till
navigationssystemet (i förekommande
fall) eller multimediasystemet (i
förekommande fall) för att
uppmärksamma föraren.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
effekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Informationsdisplay och
vindrutedisplay: ”Object Detected
Ahead Speed Reduced” (ingen
varning visas på vindrutedisplayen)
Skärm till navigationssystem eller
multimediasystem: Ingen varning visas
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
5.5 Använda körstödssystemen
318

• Begränsning av hybridsystemets
effekt är aktiv (största möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Informationsdisplay och
vindrutedisplay: ”Bromsa!”
Skärm till navigationssystem eller
multimediasystem: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Informationsdisplay och
vindrutedisplay: ”Bromsa!”
Skärm till navigationssystem eller
multimediasystem: ”Bromsa!”
PKSB OFF, kontrollampa: Lyser
Summerton: Kort ljudsignal
• Bilen stoppas av att systemet
aktiveras
Bilen har stoppats av
bromsregleringsfunktionen.
Informationsdisplay och
vindrutedisplay: ”Switch to Brake”
(Om gaspedalen inte är nedtrampad,
visas ”Press Brake Pedal”)
Skärm till navigationssystem eller
multimediasystem: “Press Brake
Pedal”
PKSB OFF, kontrollampa: Lyser (On
gaspedalen inte är nedtrampad lyser
inte kontrollampan.)
Summerton: Kort ljudsignal
Systemöversikt
Om det intelligenta autobromssystemet
bedömer att en kollision med ett
detekterat föremål är sannolik begränsas
hybridsystemets uteffekt för att
inskränka körhastigheten. (Begränsning
av hybridsystemets uteffekt: Se figur 2.)
Om föraren fortsätter att trampa ned
gaspedalen ansätts dessutom bromsarna
automatiskt för att minska bilens
hastighet. (Bromsreglering: Se figur 3.)• Figur 1: När PKSB (Intelligent
autobroms) är inaktiverad
AHybridsystemets uteffekt
BBromskraft
CTid
• Figur 2: När begränsning av
hybridsystemets effekt är aktiv
AHybridsystemets effekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
5.5 Använda körstödssystemen
319
5
Körning

VARNING!
Använda nödhjulet
• Kom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
• Använd inte mer än ett nödhjul
samtidigt på bilen.
• Ersätt nödhjulet med ett
standardhjul snarast möjligt.
• Undvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig
motorbromsning.
När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system
kommer eventuellt inte att fungera
korrekt:
– ABS och bromsassistans
– VSC/Trailer Sway Control
(Släpvagnsstabilisering)
–TRC
– Farthållare (i förekommande fall)
– Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
– PCS (Aktivt krockskyddssystem) (i
förekommande fall)
– EPS
– LTA (Linjeavkännare) (i
förekommande fall)
– Däcktryckvarningssystem
– AHB (Automatiskt helljus) (i
förekommande fall)
– BSM (Dödavinkelvarnare) (i
förekommande fall)
– Backkamera (i förekommande fall)
– 360°-monitor (i förekommande
fall)
– Toyota backkamera (i
förekommande fall)
– Toyota parkeringssensor (i
förekommande fall)
– PKSB (Intelligent autobroms) (i
förekommande fall)
– Navigationssystem (i
förekommande fall)
VARNING!(Fortsättning)
Dessutom kan följande system inte
utnyttjas fullt ut, det kan också inverka
negativt på komponenterna i drivlinan:
– E-Four (Elektroniskt On-Demand
AWD-system)
Hastighetsbegränsning när nödhjulet
är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
När du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och
varningstriangeln ligger säkert på sina
platser i bilen så att de inte kan orsaka
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
Var försiktig vid körning över gupp när
ett nödhjul är monterat på bilen
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul. Var försiktig
vid körning över ojämn vägbeläggning.
Köra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karossen
och ha en negativ inverkan på
körprestanda.
Vid däckbyte
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller en annan verkstad
med motsvarande kvalifikationer och
utrustning när du tar bort eller monterar
hjul, däck eller tryckvarningsventil och
sändare, eftersom tryckvarningsventilen
och sändaren kan skadas om de inte
hanteras på rätt sätt.
8.2 Åtgärder i en nödsituation
454

9.2 Specialinställning
9.2.1 Anpassningsbara
funktioner
Bilen innehåller ett antal elektroniska
funktioner som kan personanpassas
enligt önskemål. Inställningarna av dessa
funktioner kan ändras via
informationsdisplayen, navigations-/
multimediasystemet eller hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning.

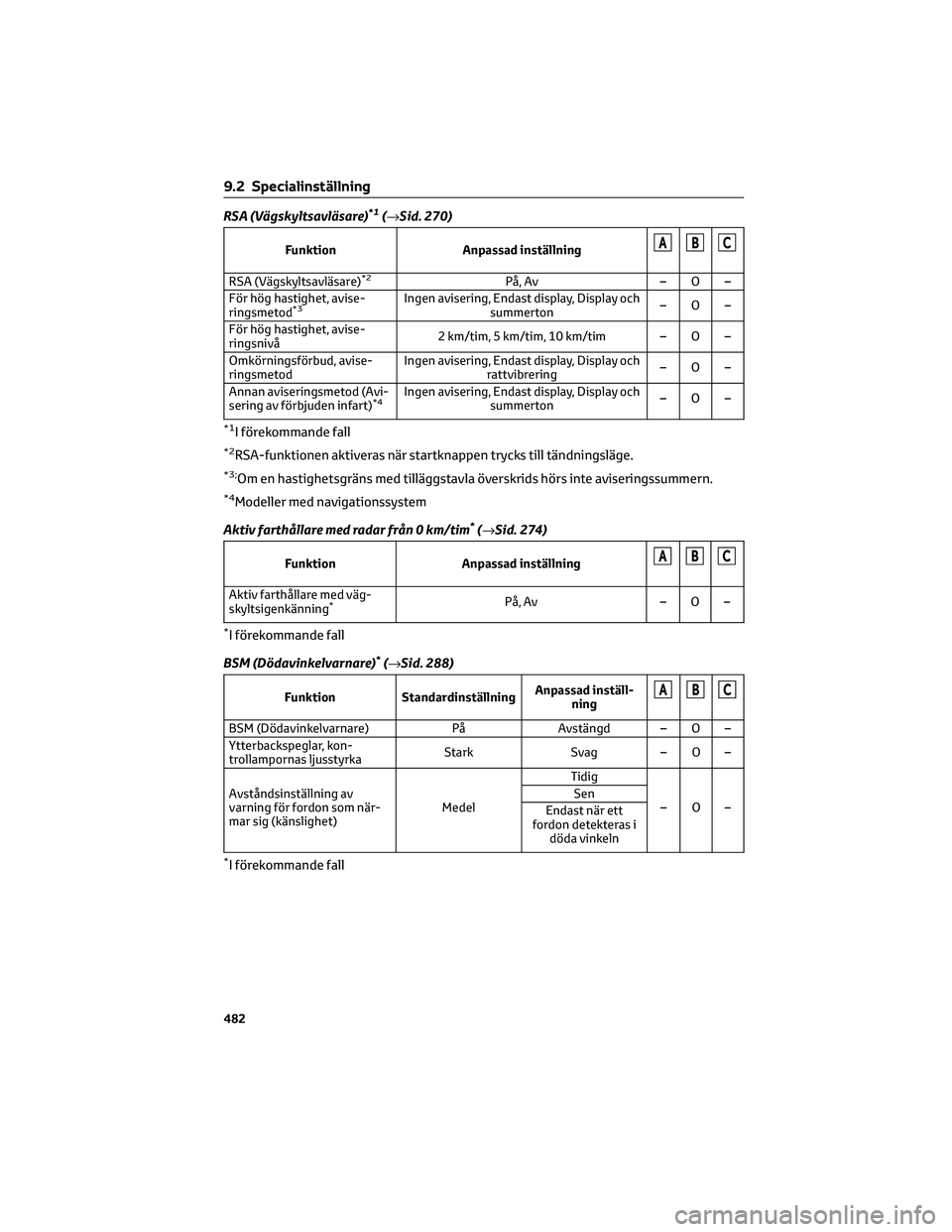

Anpassningsbara bilfunktioner
Ändringar med navigations-/
multimediasystemet
1. Tryck på knappen "MENU".
2. Välj ”Inställning” på menyskärmen
och därefter ”Vehicle”.
3. Tryck på ”Vehicle customization”.
Ett antal inställningar kan ändras. Se
ytterligare uppgifter i förteckningen över
inställningar som kan ändras.
Ändringar som utförs på
informationsdisplayen
1. Tryck på
ellerpå ratten och
välj.
2. Tryck på
ellerpå ratten för att
välja funktionen.
3. För att växla funktionen På/Av, tryck
på
för att växla till önskad
inställning.
4. Håll
intryckt och visa
inställningsskärmen för att göra
detaljerad inställning av funktioner
som kan ha detaljerad inställning.
Metoden för att utföra detaljerade
inställningar varierar för olika
skärmar. Se rekommendationstexten
som visas på skärmen.
Tryck på
för att gå tillbaka till
föregående skärm eller lämna läget
för specialinställning.Vid anpassning med navigations-/
multimediasystemet eller
informationsdisplayen
Stanna bilen på en säker plats, ansätt
parkeringsbromsen och för växelspaken
till P. Undvik att 12-voltsbatteriet laddas
ur genom att låta hybridsystemet vara
igång medan funktionerna specialinställs.
VARNING!
När specialinställning utförs
Eftersom hybridsystemet måste vara
igång medan specialinställningarna
görs bör du se till att bilen är parkerad
på en plats med bra ventilation. I ett
slutet utrymme, som ett garage, kan
avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan
leda till dödsfall eller utgöra en allvarlig
hälsorisk.
OBSERVERA
När specialanpassning utförs
Hybridsystemet ska vara igång medan
funktioner specialinställs för att undvika
att 12-voltsbatteriet laddas ur.
9.2 Specialinställning
475
9
Fordonsspecifikationer

Funktioner som kan specialanpassas
Vissa funktionsinställningar ändras samtidigt med specialinställning av andra funktioner.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning för ytterligare information.
AModeller med navigationssystem eller multimediasystem: Inställningar som kan
ändras via navigationssystemet eller multimediasystemet
BInställningar som kan ändras via informationsdisplayen
CInställningar som kan ändras hos en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer.
Definition av symboler:O=Tillgänglig,–=Ejtillgänglig
Larm
*(→Sid. 60)
Funktion StandardinställningAnpassad inställ-
ningABC
Avaktiverar larmet när dör-
rarna låses upp med den me-
kaniska nyckelnAvstängd På – – O
*I förekommande fall
Laddningssystem (→Sid. 99, Sid. 102)
Funktion StandardinställningAnpassad inställ-
ningABC
”Laddningsström” MAX8A
–O–
16A*
”Battery Heater” På Avstängd – O –
”Battery Cooler” På Avstängd – O –
*Enbart modeller med inbyggd drivbatteriladdare på 6,6 kW
Instrument, mätare och informationsdisplay (→Sid. 139, Sid. 143)
Funktion*1StandardinställningAnpassad inställ-
ningABC
Språk*2Engelska Utom engelska*3–O–
Enheter
*2km (L/100 km, kWh/
100 km)km (km/L, km/kWh)
–O–
miles (MPG, miles/
kWh)
*4
Hastighetsmätardisplay Analog Digital – O –
EV-kontrollampa På Avstängd – O –
”Eco Guidance” (ECO Accele-
rator Guidance)På Avstängd – O –
”Bränsleförbrukning” ”Totalt genomsnitt””Snitt resa”
–O–
”Snitt tankn.”
”Strömförbrukning” ”Totalt genomsnitt” ”Snitt resa” – O –
9.2 Specialinställning
476

RSA (Vägskyltsavläsare)*1(→Sid. 270)
Funktion Anpassad inställningABC
RSA (Vägskyltsavläsare)*2På, Av – O –
För hög hastighet, avise-
ringsmetod
*3Ingen avisering, Endast display, Display och
summerton–O–
För hög hastighet, avise-
ringsnivå2 km/tim, 5 km/tim, 10 km/tim – O –
Omkörningsförbud, avise-
ringsmetodIngen avisering, Endast display, Display och
rattvibrering–O–
Annan aviseringsmetod (Avi-
sering av förbjuden infart)
*4Ingen avisering, Endast display, Display och
summerton–O–
*1I förekommande fall
*2RSA-funktionen aktiveras när startknappen trycks till tändningsläge.
*3;Om en hastighetsgräns med tilläggstavla överskrids hörs inte aviseringssummern.
*4Modeller med navigationssystem
Aktiv farthållare med radar från 0 km/tim
*(→Sid. 274)
Funktion Anpassad inställningABC
Aktiv farthållare med väg-
skyltsigenkänning*På, Av – O –
*I förekommande fall
BSM (Dödavinkelvarnare)
*(→Sid. 288)
Funktion StandardinställningAnpassad inställ-
ningABC
BSM (Dödavinkelvarnare) På Avstängd – O –
Ytterbackspeglar, kon-
trollampornas ljusstyrkaStark Svag – O –
Avståndsinställning av
varning för fordon som när-
mar sig (känslighet)MedelTidig
–O– Sen
Endast när ett
fordon detekteras i
döda vinkeln
*I förekommande fall
9.2 Specialinställning
482
